Ma Cabane Au Canada - Réseau modulaire CN

Message par thomas le Mer 29 Juil 2015 - 11:04

Les contraintes étant ce qu'elles sont, surtout la place étant limitée dans un appartement dont la "pièce" du train est occupée par ma fille et dont le bureau sera certainement converti un jour ou l'autre en chambre pour sa petite soeur ou son petit frère, ça fait maintenant pas mal de temps (depuis 2008 en fait, correspondant au moment où j'ai plus ou moins craqué pour le Z nord américain) que je réfléchis à un concept me permettant à la fois de pouvoir exposer quelques modèles, et les faire rouler à l'occasion... Tout ça en monopolisant le moins de place possible...

J'ai donc un peu exploré tout ce que j'ai pu trouver comme normes en Z (y'en a pas beaucoup, ou je n'ai pas forcément tout trouvé non plus) et rien trouvé me convenant.

Ayant un peu d'activité en N, je me suis penché en détail sur les "SceNic Modules" lien me disant que c'était peut-être là un concept intéressant à adapter au Z et pouvant "rentrer" dans mon cahier des charges car me permettant d'avoir des modules de type "Showcase" rentrant dans ma bibliothèque.

Mon idée est donc d'adapter ce concept au Z, ceci histoire dans un premier temps de me faire un module pouvant s'insérer dans ma bibliothèque et deux simples boucles stockées dans un placard pour me permettre de temps en temps de faire rouler mon matériel. Et au fur et à mesure réaliser 2 ou 3 autres modules en attendant d'avoir la place de créer quelque chose d'un peu plus concéquent. Ça va déjà m'occuper quelque temps je pense.

Quand au reste de mon cahier des charges.... La commande sera en DCC pour le matériel tout en restant sur du "conventionnel " pour l'infrastructure. Concernant la voie, comme je reste quand même un peu fêlé du bocal, c'est sera du code 40 sur traverses bois découpées au laser avec tirefonds en maillechort photodecoupé.
Pour le reste, comme j'ai maintenant l'habitude de concevoir des petites choses en impression 3D ou en photodecoupe ce sera suivant l'inspiration du moment, sachant que globalement le thème restera très canadien.

Bon, sinon, juste pour prévenir, il ne faut quand même pas s'attendre à ce que je finisse tout ça dans quelques jours, vu qu'avec ma famille et 2 activités professionnelles le temps n'est pas forcément ce dont je dispose le plus.
avatar
thomas
tortillard toutes gares
tortillard toutes gares

Messages : 382
Date d'inscription : 20/11/2009
Age : 39
Localisation : Saint Martin d'Hères

Voir le profil de l'utilisateur http://le-forum-du-n.forumotions.net/

Revenir en haut Aller en bas

Re: Ma Cabane Au Canada - Réseau modulaire CN

Message par thomas le Mer 29 Juil 2015 - 17:16

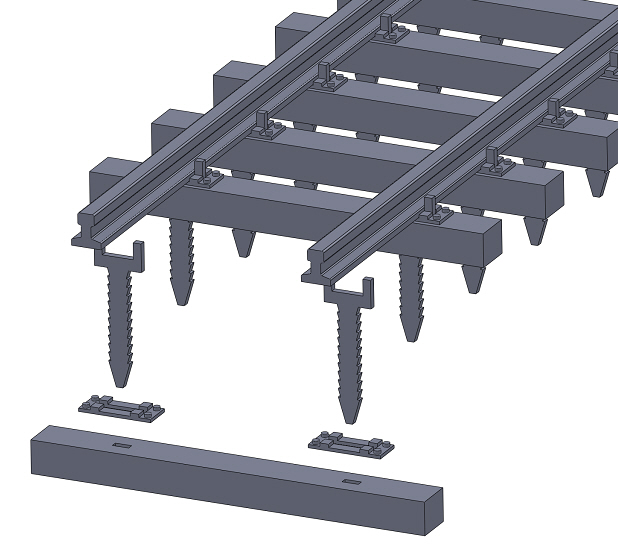

Puisqu'il me paraît logique de commencer par ce "chapitre"... Voici donc comment je m'imagine la voie (désolé pour les dessin fait un peu à l'arrache sur le coin d'une feuille de papier... Et pour la mauvaise photo faite avec mon smartphone...)



Donc, en gros :
- traverses bois découpées au laser, avec préperçage pour les spikes.
- semelles en maillechort photodecoupé épaisseur 0,2mm avec demie-gravure "kivabien" et encoche pour le passage des spikes.
- spikes en maillechort photodecoupé épaisseur 0,2mm avec "pied" dentelé histoire que ça se "plante". La longueur des spikes permettra d'aller les planter dans la semelle de roulement en traversant les traverses.
- profilé code 40. Pour le fixer il suffira de plier autour de sa semelle les deux "nez" sur les spikes pour coincer la semelle.

Bon, en théorie ça marche, il va falloir dans un premier temps tout mettre au propre et au format informatique et faire quelques tests de découpe laser, de photodécoupe, et de montage pour mettre ça au point.
avatar
thomas
tortillard toutes gares
tortillard toutes gares

Messages : 382
Date d'inscription : 20/11/2009
Age : 39
Localisation : Saint Martin d'Hères

Voir le profil de l'utilisateur http://le-forum-du-n.forumotions.net/

Revenir en haut Aller en bas

Re: Ma Cabane Au Canada - Réseau modulaire CN

Message par manuf71 le Mer 29 Juil 2015 - 18:15

Très bonne idée le réseau dans la bibliothèque Wink

Beau projet, bravo! Very Happy

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5021
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: Ma Cabane Au Canada - Réseau modulaire CN

Message par domi le Mer 29 Juil 2015 - 22:04

Bravo pour ton projet! En tant qu'inconditionnel du ferroviaire nord-américain je ne peux qu'applaudir... cheers

Concernant les normes en Z, il y a celles-ci qui sont largement reconnues:

http://www.zbendtrack.com/

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2883
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma Cabane Au Canada - Réseau modulaire CN

Message par thomas le Jeu 30 Juil 2015 - 7:02

domi a écrit:Bravo pour ton projet! En tant qu'inconditionnel du ferroviaire nord-américain je ne peux qu'applaudir... cheers

Concernant les normes en Z, il y a celles-ci qui sont largement reconnues:

http://www.zbendtrack.com/

Domi

Merci,

Elle fait partie des normes sur lesquelles je me suis penchées, mais malheureusement pas compatibles avec mes contraintes
avatar
thomas
tortillard toutes gares
tortillard toutes gares

Messages : 382
Date d'inscription : 20/11/2009
Age : 39
Localisation : Saint Martin d'Hères

Voir le profil de l'utilisateur http://le-forum-du-n.forumotions.net/

Revenir en haut Aller en bas

Re: Ma Cabane Au Canada - Réseau modulaire CN

Message par domi le Ven 31 Juil 2015 - 12:16

Ah, ok... Smile

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2883
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma Cabane Au Canada - Réseau modulaire CN

Message par oliv30330 le Dim 2 Aoû 2015 - 15:02

on va suivre ca... Smile

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1927
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Ma Cabane Au Canada - Réseau modulaire CN

Message par thomas le Jeu 13 Aoû 2015 - 11:34

Les vacances étant finies (et oui... Déjà... une semaine ça passe très vite surtout quand c'est la première depuis 1 an et demi...) je vais pouvoir continuer à avancer sur ce petit projet... Mais j'ai avant quelques petites choses à finaliser En N dans le cadre de mon activité artisanale.
avatar
thomas
tortillard toutes gares
tortillard toutes gares

Messages : 382
Date d'inscription : 20/11/2009
Age : 39
Localisation : Saint Martin d'Hères

Voir le profil de l'utilisateur http://le-forum-du-n.forumotions.net/

Revenir en haut Aller en bas

Re: Ma Cabane Au Canada - Réseau modulaire CN

Message par thomas le Dim 30 Aoû 2015 - 0:15

Bon, je vous avais bien dit qu'il ne fallait pas s'attendre à ce que j'avance à la vitesse de la lumière... Donc ce n'est pas parce que ça fait quelque temps qu'il ne s'est rien passé que ce sujet que le projet est abandonné....

Voilà donc le premier jet concernant la voie mis au propre :



Petit rappel de mon idée :
- traverses bois découpées au laser, avec préperçage pour les spikes.
- semelles en maillechort photodecoupé épaisseur 0,2mm avec demie-gravure "kivabien" et encoche pour le passage des spikes.
- spikes en maillechort photodecoupé épaisseur 0,2mm avec "pied" dentelé histoire que ça se "plante". La longueur des spikes permettra d'aller les planter dans la semelle de roulement en traversant les traverses.
- profilé code 40. Pour le fixer il suffira de plier autour de sa semelle les deux "nez" sur les spikes pour coincer la semelle.
avatar
thomas
tortillard toutes gares
tortillard toutes gares

Messages : 382
Date d'inscription : 20/11/2009
Age : 39
Localisation : Saint Martin d'Hères

Voir le profil de l'utilisateur http://le-forum-du-n.forumotions.net/

Revenir en haut Aller en bas

Re: Ma Cabane Au Canada - Réseau modulaire CN

Message par 10101 le Dim 30 Aoû 2015 - 11:17

Très intéressant ton système. Un peu long a mettre en place, non ? En tout cas, très réaliste, bravo. Reste a voir ça "en vrai".
avatar
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2110
Date d'inscription : 15/05/2011
Age : 49
Localisation : Genève, Suisse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma Cabane Au Canada - Réseau modulaire CN

Message par thomas le Dim 30 Aoû 2015 - 14:39

Merci.

Pour la durée de mise en place / montage de la voie, pas un problème de mon point de vue. Avec un peu de patience on arrive à tout et je pense que le résultat sera à la hauteur du temps passé.
avatar
thomas
tortillard toutes gares
tortillard toutes gares

Messages : 382
Date d'inscription : 20/11/2009
Age : 39
Localisation : Saint Martin d'Hères

Voir le profil de l'utilisateur http://le-forum-du-n.forumotions.net/

Revenir en haut Aller en bas

Re: Ma Cabane Au Canada - Réseau modulaire CN

Message par thomas le Dim 30 Aoû 2015 - 21:23

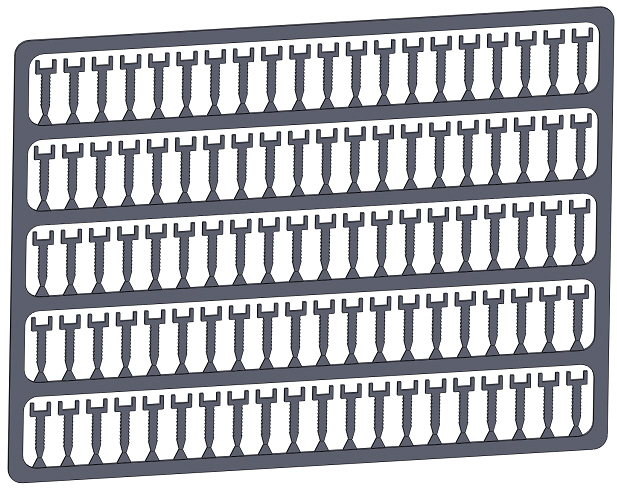

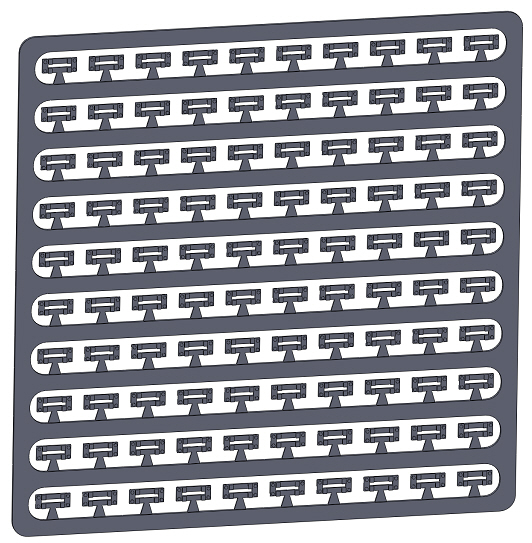

Bon, ça a avancé un peu... C'est prêt à partir à la photodécoupe:
