141R SNCF 3D

Message par Bourrac le Mar 8 Sep 2015 - 21:43

Bonsoir,

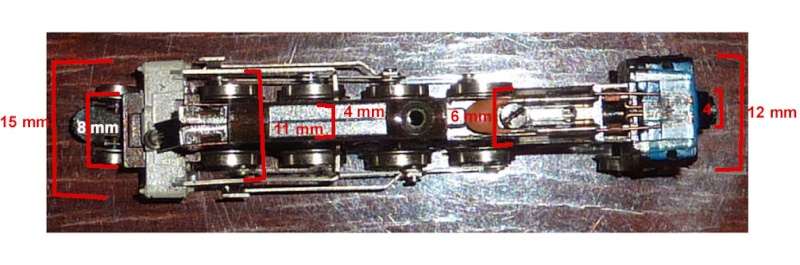

J'ai pris les cotes du châssis standard 141 Märklin.
C'est pour Exlibris, mais je me dis qu'au fond cela pourrait servir à tout le monde, s'il y a besoin.




Espérant ne pas avoir fait trop d'erreurs... Si ça peut rendre service ou donner des idées... Rolling Eyes


Dernière édition par Bourrac le Mer 11 Jan 2017 - 23:23, édité 2 fois
avatar
Bourrac
pilote de TGV

Messages : 5820
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par ExLibris le Mar 8 Sep 2015 - 22:13

Ça tease par ici ^__^
avatar
ExLibris
tortillard toutes gares
tortillard toutes gares

Messages : 454
Date d'inscription : 03/12/2014
Localisation : France

Voir le profil de l'utilisateur https://www.shapeways.com/designer/ExLibris

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par @lain le Mar 8 Sep 2015 - 22:27

Et la, la Version 231 DCC  Laughing  Laughing

avatar
@lain
chef de dépôt
chef de dépôt

Messages : 124
Date d'inscription : 01/06/2014
Age : 55
Localisation : Paris

Voir le profil de l'utilisateur http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par ExLibris le Mar 8 Sep 2015 - 22:38

Soon !

avatar
ExLibris
tortillard toutes gares
tortillard toutes gares

Messages : 454
Date d'inscription : 03/12/2014
Localisation : France

Voir le profil de l'utilisateur https://www.shapeways.com/designer/ExLibris

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par oursmalemplume52 le Mer 9 Sep 2015 - 9:36

Très très bonne ini-Z-iative Exclamation Very Happy
avatar
oursmalemplume52
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 869
Date d'inscription : 04/12/2009
Age : 64
Localisation : Hannut petite ville de province francophone Belge

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par Bourrac le Mar 15 Sep 2015 - 19:13

On bave dur ! bounce
avatar
Bourrac
pilote de TGV

Messages : 5820
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par ExLibris le Sam 17 Oct 2015 - 20:50

Salut salut !

avatar
ExLibris
tortillard toutes gares
tortillard toutes gares

Messages : 454
Date d'inscription : 03/12/2014
Localisation : France

Voir le profil de l'utilisateur https://www.shapeways.com/designer/ExLibris

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par Bourrac le Dim 18 Oct 2015 - 1:34

Yes ! bounce
avatar
Bourrac
pilote de TGV

Messages : 5820
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par oliv30330 le Dim 18 Oct 2015 - 14:03

Oh p...!!!! purée!!!

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1861
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par ExLibris le Dim 7 Fév 2016 - 6:46

Allez je m'y remets.

avatar
ExLibris
tortillard toutes gares
tortillard toutes gares

Messages : 454
Date d'inscription : 03/12/2014
Localisation : France

Voir le profil de l'utilisateur https://www.shapeways.com/designer/ExLibris

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par oliv30330 le Dim 7 Fév 2016 - 10:36

aaahhh non de d.... Smile Smile Smile
celle là je vais en faire un paquet!!!!

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1861
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par ExLibris le Dim 7 Fév 2016 - 12:18

Question:

Comme je n'ai pas le châssis sous la main, je me demande s'il est facile de supprimer les cylindres?

Si c'est la galère de les limer je vais plutot supprimer ceux du modèle 3D.


avatar
ExLibris
tortillard toutes gares
tortillard toutes gares

Messages : 454
Date d'inscription : 03/12/2014
Localisation : France

Voir le profil de l'utilisateur https://www.shapeways.com/designer/ExLibris

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par honga blotz le Dim 7 Fév 2016 - 14:29

Magnifique travail, Pierre, félicitations !! cheers

Pour répondre à ta dernière question : en fait, les pistons sont en interface avec :
- des bielles fixes, qui rentrent dedans en deux endroits
- une bielle mobile, qui rentre et qui sort avec le mouvement.

Je ne pense pas que ce soit difficile de les supprimer, par contre je me demande si cela ne peut pas être source de tracas : il y a fatalement des tolérances dans l'interface de la bielle mobile qu'il m'est difficile de mesurer.

Après, il y a la question de la forme générale des pistons : est-ce que celles de la teutonne vont convenir à la française ?
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2432
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par Bourrac le Dim 7 Fév 2016 - 19:10

Il y a plusieurs (deux ?) formes de cylindres suivant les 141 de Märklin.
Ceux des 141 US sont plus gros. Mais ces 141 sont souvent assez rares et chères sur la Baie.

Pourtant, et comme Honga, je pense que cela serait galère de les supprimer. Tu imagines, rentrer la caisse de la loco tout en enfilant deux bielles fixes et deux bielles mobiles ?
avatar
Bourrac
pilote de TGV

Messages : 5820
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par ExLibris le Dim 7 Fév 2016 - 20:15

Merci pour vos conseils.

Il y'a peut-être moyen de créer une sorte d'enjoliveur de cylindre.
M'enfin pour le moment je les laisse de côté.
avatar
ExLibris
tortillard toutes gares
tortillard toutes gares

Messages : 454
Date d'inscription : 03/12/2014
Localisation : France

Voir le profil de l'utilisateur https://www.shapeways.com/designer/ExLibris

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par domi le Dim 7 Fév 2016 - 22:51

Purée les gars, si vous arrivez à reproduire une "R"... cheers cheers

Mais sans avoir l'air de vouloir insister lourdement, je pense qu'un châssis (et un tender, contenant la motorisation) de Mikado USRA AZL serait plus adapté (n'oublions pas que dans la réalité les "R" en étaient de lointaines dérivées). De plus, vous aurez là un embiellage complet, sur une base à priori moins coûteuse qu'un châssis Marklin.

Si vous êtes intéressés je pourrai vous prendre les mesures des principales cotes de ma Mike USRA et vous les donner.. Wink

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2792
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par Bourrac le Lun 8 Fév 2016 - 13:12

J'insiste aussi, je crois que le diamètre des roues des Mike AZL est un peu faible par rapport aux 141R. Alors que celui des Märklin est bon.

Sinon, je suis d'accord, ces machines sont des merveilles de fonctionnement et de finesse, rien à voir avec les Märklin.

Je pense qu'il faut tout peser. Le prix aussi est différent. Une 141 Märklin sur la baie se touche à environ 70 €, une Mike AZL c'est 180 € et il faut la faire venir des US avec risque de douane. scratch Sachant aussi que je n'ai jamais vu aucune caisse 3D s'adapter sur un châssis sans tailler celui-ci de façon irréversible...

On peut aussi se poser la question des 141 Tenshodo, qui ont un embiellage complet elles aussi, à un prix largement inférieur aux AZL. Very Happy
avatar
Bourrac
pilote de TGV

Messages : 5820
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par ExLibris le Lun 8 Fév 2016 - 13:41

Il faut faire comme Honga: surveiller les offres à l'huile figé !

Il y'a une 141 Tenshodo ? Je connais pas cette marque et je ne trouve rien sur les internets. Bourrac tu as  Un lien sous la main ?

Le WIP du jour:
avatar
ExLibris
tortillard toutes gares
tortillard toutes gares

Messages : 454
Date d'inscription : 03/12/2014
Localisation : France

Voir le profil de l'utilisateur https://www.shapeways.com/designer/ExLibris

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par domi le Mar 9 Fév 2016 - 12:27

Concernant Tenshodo, je n'ai pas de lien fabricant en mémoire. Basiquement ce sont des modèles de vapeurs ayant roulé sur le réseau national japonais (1067 mm / 3'6"), et "ré-écartées" en miniature pour rouler sur de la voie Z écartement standard 6.5 mm.

Pour le coup je pense que les Mikado de ce fabricant sont trop petites pour servir de base à une "R".

Ce sont cependant de jolies petites locomotives, très bon marché, à l'embiellage complet, et dont le fonctionnement est noté par les utilisateurs comme étant entre très correct et parfait.

http://www.ztrackcenter.com/tenshodo/index.html

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2792
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par ExLibris le Dim 14 Fév 2016 - 6:47

Domi: merci pour l'info, elle sont chouettes ces locos.

Pour la 141 me reste à gérer les bogies du tender. Et maintenant ce serait bien que la loco s'emboite avec le châssis.

avatar
ExLibris
tortillard toutes gares
tortillard toutes gares

Messages : 454
Date d'inscription : 03/12/2014
Localisation : France

Voir le profil de l'utilisateur https://www.shapeways.com/designer/ExLibris

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par Bourrac le Dim 14 Fév 2016 - 22:19

Ce n'est peut-être pas la peine que tu dessines les bogies, on peut en trouver chez MTL ou en piquer sur un wagon...
avatar
Bourrac
pilote de TGV

Messages : 5820
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par domi le Dim 14 Fév 2016 - 22:24

Je vais être un peu iconoclaste: de mémoire, les bogies du tender des -R ressemblent beaucoup au pseudo-bogie US de chez Marklin.

Domi


Dernière édition par domi le Mar 16 Fév 2016 - 9:20, édité 1 fois
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2792
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par ExLibris le Lun 15 Fév 2016 - 16:53

Je vous ferai une version spéciale sans bogie Wink


Dernière édition par ExLibris le Lun 15 Fév 2016 - 17:52, édité 1 fois
avatar
ExLibris
tortillard toutes gares
tortillard toutes gares

Messages : 454
Date d'inscription : 03/12/2014
Localisation : France

Voir le profil de l'utilisateur https://www.shapeways.com/designer/ExLibris

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par oliv30330 le Lun 15 Fév 2016 - 17:11

elle est magnifique !!! Very Happy

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1861
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par cc 65017 le Dim 8 Mai 2016 - 7:17

Le châssis AZL ne serait-il pas mieux ?

http://www.americanzline.com/locomotives/mikado/

https://www.google.fr/search?q=mikado+azl&biw=1600&bih=933&tbm=isch&tbo=u&source=univ&sa=X&ved=0ahUKEwjk-5OL3MnMAhULSRoKHWc8CyIQsAQIJQ


cc 65017
chef de dépôt
chef de dépôt

Messages : 105
Date d'inscription : 24/01/2011
Age : 67
Localisation : Surgères (17) près du berceau des TGV

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par Bourrac le Dim 8 Mai 2016 - 16:05

Sans doute, et on vient d'évoquer cela plus haut, juste les précédents messages.

Oui, le châssis AZL est plus réaliste grâce à l'embiellage complet.
Mais le diamètre des roues AZL est trop faible (c'est à croire qu'AZL n'arrivera jamais à sortir un seul modèle parfait... Neutral ou sans... interprétation !
Une malédiction ? Very Happy), le modèle Märklin pour une fois correspond mieux.
Il semblerait aussi, d'après Domi, que pour une fois les bogies Märklin du tender correspondraient mieux eux aussi.

Choix cornélien sans doute... ExLibris, c'est toi qui décides ! Very Happy
avatar
Bourrac
pilote de TGV

Messages : 5820
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par domi le Lun 9 Mai 2016 - 10:41

Le problème des roues de diamètre trop faible (et encore, je ne suis pas sûr que ce soit le cas sur les Mikado USRA AZL), c'est un fait un problème de boudins.

Dans le monde à l'échelle 1:1 tout le monde sait que les boudins de roues sont de hauteur très réduite et que l'échelle de ceux ci n'est pas respectée dans leur transposition en miniature. À part Pennsy, personne ne pratique le Proto-220. Wink

Donc, quand dans la réalité une locomotive est équipée de roues qui sont pratiquement en contact l'une avec l'autre boudin contre boudin, tout le monde comprendra que cela pose un problème à celui qui voudra reproduire cette locomotive en miniature de façon conforme. Surtout dans les petites échelles comme la nôtre.

Soit on garde les roues au bon diamètre, et elles seront trop écartées les unes par rapport aux autres à cause du surdimensionnement des boudins,

soit on choisit de conserver la silhouette générale de la loco, avec notamment le bon empattement des essieux, et les roues seront alors nécessairement trop petites.

Ouali oualou... afro

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2792
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par Bourrac le Lun 9 Mai 2016 - 22:58

Oui, tu as raison Domi.
La contrainte mécanique est réelle, AZL n'a pas eu le choix.

C'est ExLibris qui peut voir, en fonction des cotes, sur quel châssis sa caisse sera la plus réaliste, et s'adaptera le mieux.
avatar
Bourrac
pilote de TGV

Messages : 5820
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par ExLibris le Sam 7 Jan 2017 - 18:45

Faut que je m'y remette.
Mais malgré les nombreuses mesures de Bourrac (merci Bourrac!) ,il va me falloir récupérer un châssis pour éviter d'avoir à dégainer le chausse pied lors des premiers essaies.

Il y'a plusieurs annonces qui tournent sur ebay, Est ce que celle là vous semble bonne?
Les bielles sont gravées je trouve ça plus chouette que les 1er versions.
http://www.ebay.fr/itm/Dampflok-Marklin-Mini-Club-8827-/311523792276?hash=item488843d594:g:Vw4AAOSwFqJWlAsy
avatar
ExLibris
tortillard toutes gares
tortillard toutes gares

Messages : 454
Date d'inscription : 03/12/2014
Localisation : France

Voir le profil de l'utilisateur https://www.shapeways.com/designer/ExLibris

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par Bourrac le Sam 7 Jan 2017 - 19:26

Elle a l'air propre. Il faudrait une photo vue de dessous pour voir sous ses papattes, si effectivement elle n'a pas trop roulé. Mais on dirait que non... Rolling Eyes

C'est génial que tu t'y remettes ! Youpi!
avatar
Bourrac
pilote de TGV

Messages : 5820
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: 141R SNCF 3D

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
