Construction de modules

Message par Eddy le Jeu 26 Nov 2015 - 21:47

Bonjour
J'ai bien lu un peu partout mais je ne trouve pas vraiment une longueur / largeur standard .
Je voudrais faire des modules que j'ajouterai les uns aux autres de facon à avoir un circuit qui peut être déplacé facilement et changé de longueur à volonté
En regardant un peu la longueur des rails qui existe il y a une longueur de 660 mm qui est celle du grand rail flexible , je partirais sur cette longueur de base pour chaque module .
Je peux également concevoir un module un peu plus long formé d'un rail de 660mm et d'un rail d'alimentation de 110mm ce qui me donne des modules de 770mm de longueur , de la sorte chaque module peut être alimenter en courant individuellement
Je n'ai aucune idée de la largeur à donner à ce module .
Une question encore , si je veux placer 2 voies cote à cote en avant sur la longueur du module , quelle devrait être l'écartement de ces deux voies et la distance par rapport au bord du module ?

Merci de m'avoir lu , Eddy


Eddy

Messages : 6
Date d'inscription : 21/08/2012
Age : 61
Localisation : Tournai Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Construction de modules

Message par 10101 le Jeu 26 Nov 2015 - 22:26

Ben je suis d'avis que si tu n'en visages pas de raccorder tes modules à ceux d'autres fous passionnés, fais bien comme tu veux, crée ta propre "norme"... Pense quand même à pouvoir les transporter aisément.

L'écartement standard entre voies est de 25mm... ce qui fait 5,5m en réalité. Attention je parle axe-axe. En France, l'usage veut de mesurer la distance entre les rails internes (à laquelle il faudrait rajouter 1,435m).

Bref, pas très réaliste, mais pratique si on utilise les coupons standards, et obligatoire avec l'emploi d'aiguilles du commerce (tous calés sur les fameux 25mm).

Dans la pratique, l'écartement entre voies réel se rapproche plus des 4m, mais peut évaluer en fonction des courbes, vitesse, etc. En gros on est plus près des 19-20mm en Z. Il faut juste que ça ne "coince" pas, et c'est pas toujours évident d'appréhender ces valeur. Perso, je ne descendrais pas en dessous de 20mm.

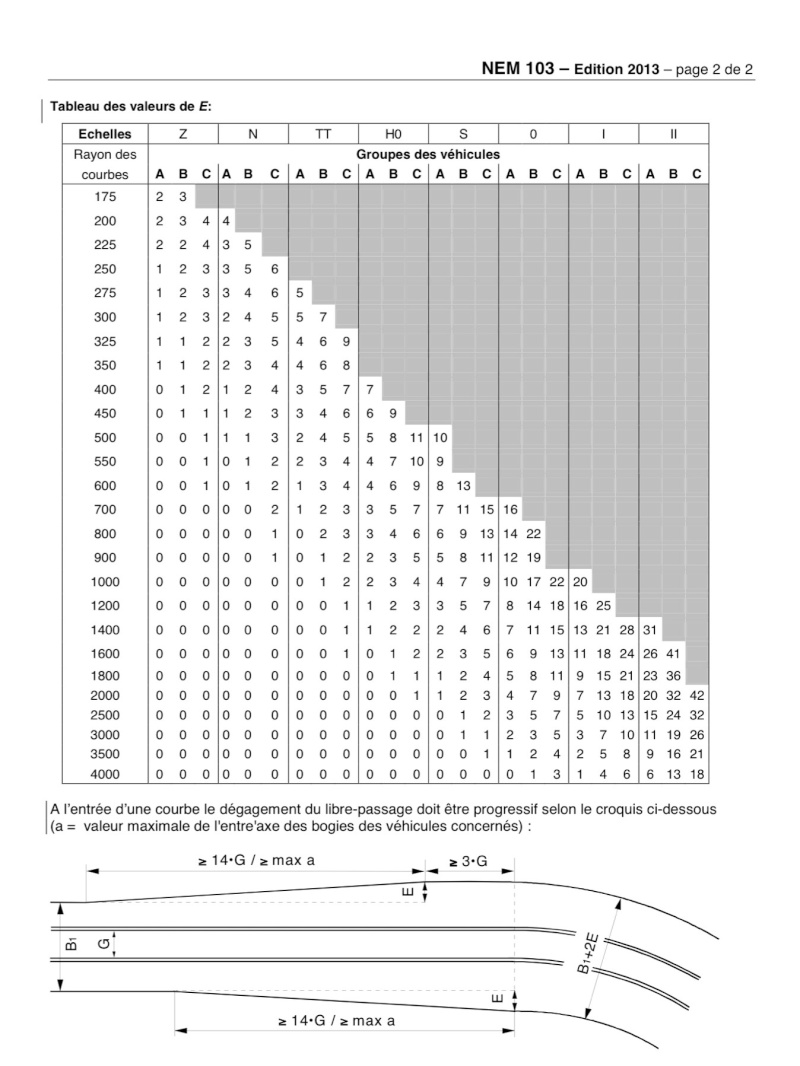

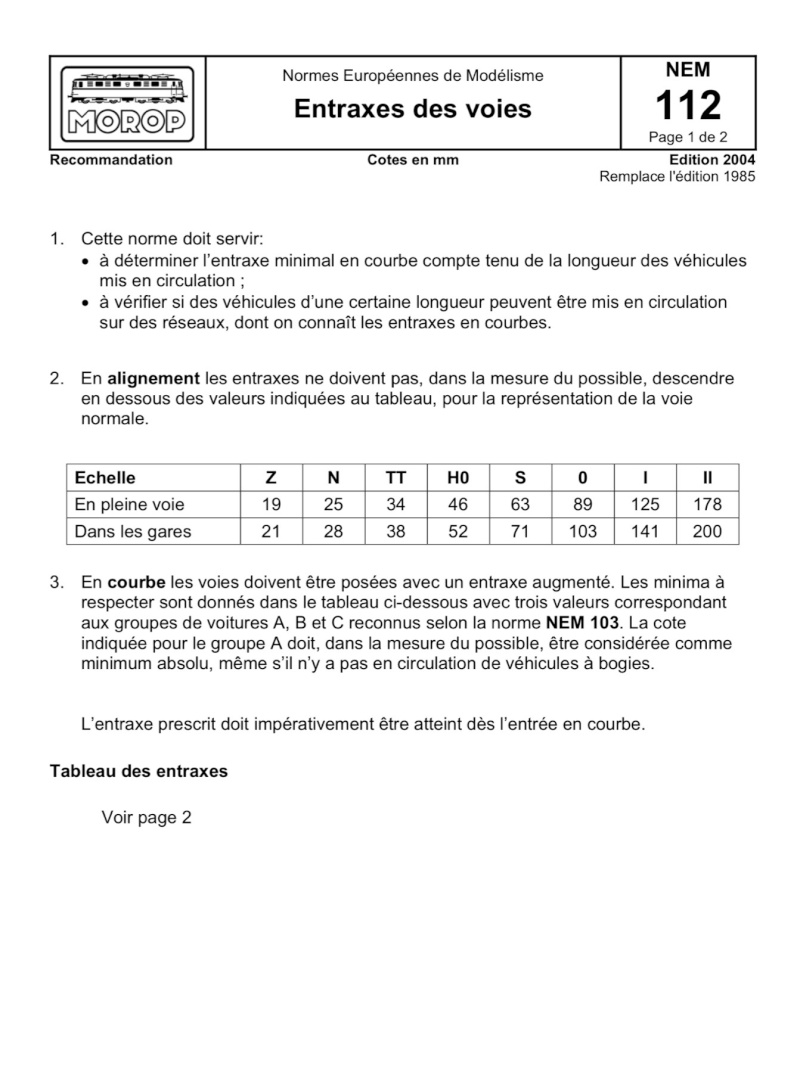

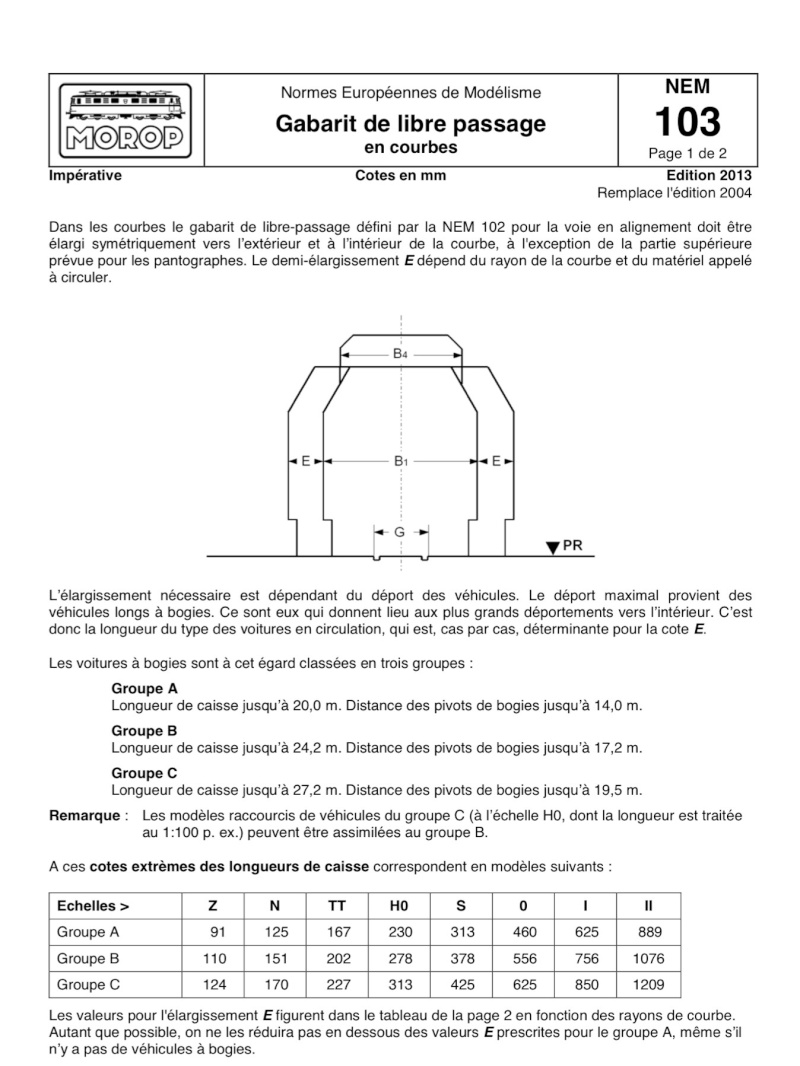

La norme Morop édicte les valeurs minimum en fonction de la longueur des véhicules censés rouler sur les voies et des rayons de courbure.
