interrupteur , sectionnent de voie

Voir le sujet précédent Voir le sujet suivant Aller en bas

interrupteur , sectionnent de voie

Message par stef7372 le Lun 18 Jan 2016 - 17:54

bonsoir ,

je commence a remettre le nez dans le tableau de commande . je ne me souviens pas pourquoi
j’ai mis des interrupteurs on off on pour coupe le courant d’une certaine section du réseau  tout en sachant
qu’il doit y être brancher une leb bi couleur , a mon que j’avais prévu un relai bistable comme mis pour les aiguillages .

alors que peut on faire avec un inter on off on et une led bi couleur pour le sectionnement de voie

stef7372
chef de dépôt
chef de dépôt

Messages : 101
Date d'inscription : 16/12/2009
Age : 44
Localisation : le mans dep:72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: interrupteur , sectionnent de voie

Message par Bourrac le Lun 18 Jan 2016 - 22:51

En toi la connaissance du passé obscur est. alien
avatar
Bourrac
pilote de TGV

Messages : 5964
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: interrupteur , sectionnent de voie

Message par stef7372 le Lun 18 Jan 2016 - 22:57

comme tu dis , defois on se fait vieux

stef7372
chef de dépôt
chef de dépôt

Messages : 101
Date d'inscription : 16/12/2009
Age : 44
Localisation : le mans dep:72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: interrupteur , sectionnent de voie

Message par stef7372 le Mar 19 Jan 2016 - 9:48

peut on utilise le même schéma pour une coupure de voie


stef7372
chef de dépôt
chef de dépôt

Messages : 101
Date d'inscription : 16/12/2009
Age : 44
Localisation : le mans dep:72

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Sectionnement

Message par krakite le Dim 21 Aoû 2016 - 20:30

Salut

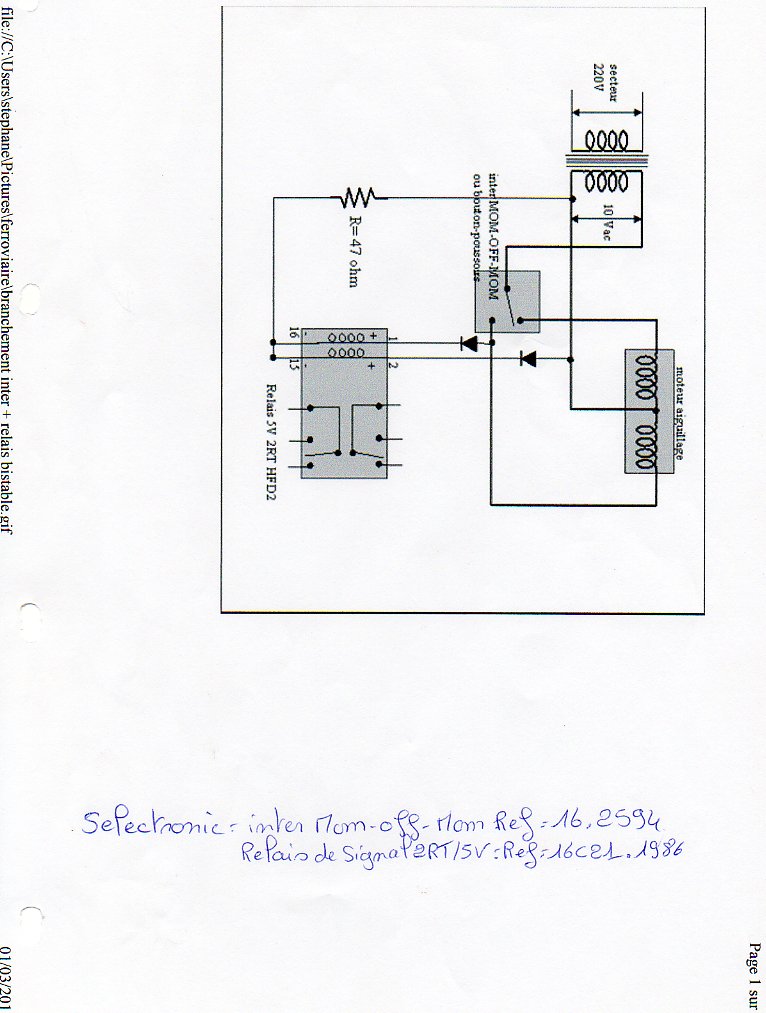

J'ai utlisé ce schéma avec un inverseur et un signal 2 LED.

Fonctionne parfaitement
Au rouge les train s'arrête et au vert ça repart

https://www.dropbox.com/sh/5kujeoi78curwe8/AABVCJY0n8CnSRzkA4abCAaha?dl=0
