Dimensions d'un tunnel

Message par Invité le Mar 19 Jan 2016 - 9:12

Un bête question de débutant Embarassed :
Quelles sont les dimensions à adopter pour un tunnel ?
Merci d'avance.


Invité
Invité


Revenir en haut Aller en bas

Re: Dimensions d'un tunnel

Message par Bourrac le Mar 19 Jan 2016 - 9:25

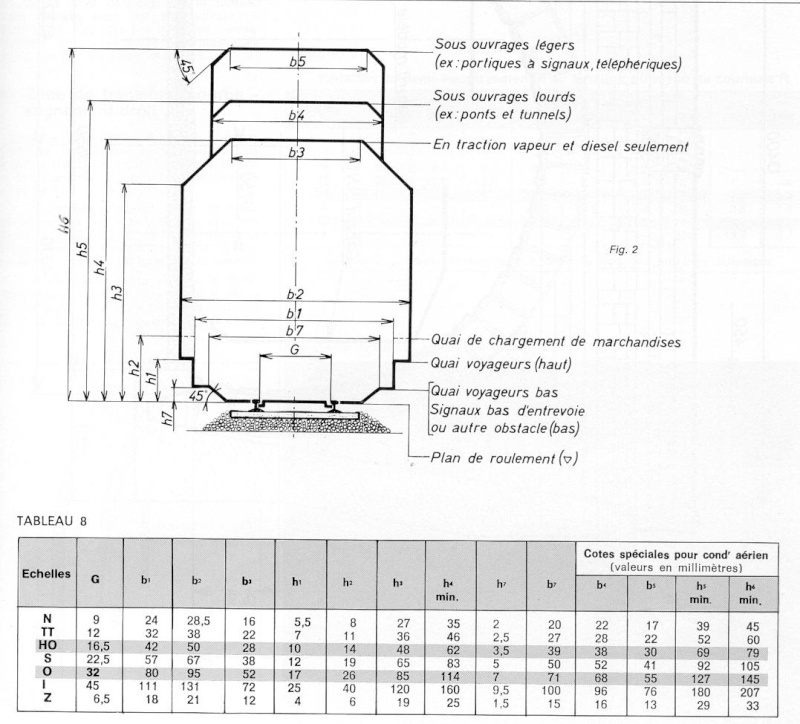

Un début de réponse, voici les gabarits :

Tu auras au moins la hauteur sous tunnel (h5).
avatar
Bourrac
pilote de TGV

Messages : 5909
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dimensions d'un tunnel

Message par Invité le Mar 19 Jan 2016 - 9:47

Merci. cheers
Si j'ai tout bien comprendu, voici les dimensions à retenir:


Invité
Invité


Revenir en haut Aller en bas

Re: Dimensions d'un tunnel

Message par Bourrac le Mar 19 Jan 2016 - 22:26

Si tu veux vraiment faire des calculs précis, y compris pour des entrées en courbe, pour les tunnels il y a la norme NEM qui va bien :
NEM tunnels

Mais perso, j'utilise une cote approximative. Puis je prends mes voitures les plus longues et je fais des essais directement sur le réseau !
avatar
Bourrac
pilote de TGV

Messages : 5909
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dimensions d'un tunnel

Message par honga blotz le Mer 20 Jan 2016 - 7:48

Il existe des portails de tunnels chez Faller
J'essayerai de penser à les mesurer ce soir Smile
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dimensions d'un tunnel

Message par domi le Mer 20 Jan 2016 - 10:28

... La taille du tunnel dépend du gabarit de ce qui passe dessous. Par exemple, pour ceux qui font de l'américain, il faut tenir compte du gabarit des double-stack et des porte-autos (autoracks) le cas échéant.

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2846
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dimensions d'un tunnel

Message par Bourrac le Mer 20 Jan 2016 - 15:16

Il y a des tunnels en Amérique ? Laughing
avatar
Bourrac
pilote de TGV

Messages : 5909
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dimensions d'un tunnel

Message par domi le Mer 20 Jan 2016 - 21:13

https://www.youtube.com/watch?v=aBh0aEnYr-A

elephant study afro lol! Banana Dance Carton Idea Laughing pirat cyclops

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2846
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dimensions d'un tunnel

Message par manuf71 le Mer 20 Jan 2016 - 21:16

'connaissent pas les logiciels truqués aux Stétss... Rolling Eyes

lol!

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
chauffeur grande ligne
chauffeur grande ligne

Messages : 4942
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: Dimensions d'un tunnel

Message par Bourrac le Mer 20 Jan 2016 - 21:28

Bon sang ! Very Happy Ces locos n'ont rien à envier aux vapeurs...
Mais comment font (fait) le(s) mécanicien ? Il a un masque à oxygène ? Il se retient de respirer dans le tunnel ? Il saute avant ? Il meurt et on le remplace au prochain triage ?
avatar
Bourrac
pilote de TGV

Messages : 5909
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dimensions d'un tunnel

Message par honga blotz le Mer 20 Jan 2016 - 22:37

Hallucinante ta vidéo Domi !! Shocked

Alors, les portails de tunnels Faller ont pour :

- Hauteur avec caténaire : 3,9 cm
- Hauteur sans caténaire : 2,8 cm environ
- Largeur : 3,2 cm

Il existe également des versions "2 voies". Il est possible d'y raccorder un revêtement intérieur de tunnel pour faire plus jouli, mais ce n'est pas évident. Chez moi, cela n'arrêtait pas de glisser, j'ai donc terminé en finesse (comme d'hab Razz ) à la super-glu. Et rien n'a fondu.
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dimensions d'un tunnel

Message par domi le Mer 20 Jan 2016 - 23:25

manuf71 (ou Zorglub) a écrit:'connaissent pas les logiciels truqués aux Stétss...   Rolling Eyes

lol!

Comme chez Volkskwagen et chez Renault? Laughing Laughing

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2846
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dimensions d'un tunnel

Message par domi le Mer 20 Jan 2016 - 23:31

Bourrac a écrit:Bon sang ! Very Happy Ces locos n'ont rien à envier aux vapeurs...
Mais comment font (fait) le(s) mécanicien ? Il a un masque à oxygène ? Il se retient de respirer dans le tunnel ? Il saute avant ? Il meurt et on le remplace au prochain triage ?

(Mode sérieux "On") Je crois avoir lu quelque part, et c'est le seul moyen imaginable, que dans ce genre de tunnels les équipages disposent en effet de masques à oxygène. Le cas le plus exemplaire est celui du tunnel au sommet de Mullan Pass dans le Montana, un tunnel de 3 km de long, en rampe de 2% avant le col qui se trouve juste en sortie, et sur lequel roulent des convois de charbon de ~ 16 000 tonnes mûs par trois groupes de locos...

C'étaient d'ailleurs ces successions de tunnels sur des lignes montagneuses qui avaient valu au Southern Pacific d'étudier et de faire mettre au point leurs fameuses vapeurs articulées de type "Cab Forward". Smile

Mais je sors de ma digression. Wink

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2846
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dimensions d'un tunnel

Message par Invité le Jeu 21 Jan 2016 - 10:26

honga blotz a écrit:Hallucinante ta vidéo Domi !! Shocked

Alors, les portails de tunnels Faller ont pour :

- Hauteur avec caténaire : 3,9 cm
- Hauteur sans caténaire : 2,8 cm environ
- Largeur : 3,2 cm

Il existe également des versions "2 voies". Il est possible d'y raccorder un revêtement intérieur de tunnel pour faire plus jouli, mais ce n'est pas évident. Chez moi, cela n'arrêtait pas de glisser, j'ai donc terminé en finesse (comme d'hab Razz ) à la super-glu. Et rien n'a fondu.

Merci. sunny
