Besoin de votre avis pour 1er réseau

Message par Gégé29 le Jeu 21 Juil 2016 - 22:31

Bonjour à tous,
après une inscription toute fraîche, il est temps pour moi de rédiger mon premier article...
Je vais "essayer" de vous présenter qqe photos de mon début de réseau afin que vous puissiez me juger.

Avec quelques unes de mes réalisations:







Dans l'attente de vos commentaires, merci...Wink
avatar
Gégé29
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 21
Date d'inscription : 21/07/2016
Age : 18

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par p8kpev le Ven 22 Juil 2016 - 1:25

Pas mal le poste de signalisation avec intérieur! C'est quelle marque?
J'aime bien ta patine. Moi, je l'accentuerais même. Le bâtiment brille mais c'est peut-être dû à la photo.

Certains préfèrent les peintures synthétiques pour les bâtiments. Moi, je préfère l'acrylique diluable à l'eau pour les peintures et le pastel sec (ou les "carrés Conté") recouvert de vernis mat en bombe, pour le fixer. La peinture avant le montage des pièces et la patine après avec le passage du vernis en bombe en masquant bien les vitrages au risque de les mater! Délicat...

Comment as-tu fabriqué tes arbres? A partir de brindilles? Envisages-tu un paysage hivernal ou de les étoffer de feuillage?

Pour les voies, indique-nous l'implantation des différents éléments de la gare. Y-aura-t-il un petit dépôt (je vois comme une petite plaque tournante), une zone marchandises, etc...?
Connais-tu le plan des voies de la gare de Sourbrodt?

Y-a de l'idée dans tout ça! Wink
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1776
Date d'inscription : 09/02/2013
Age : 49
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par Gégé29 le Ven 22 Juil 2016 - 14:40

Houlà, beaucoup de questions en une fois... Very Happy
 Je vais t'y répondre chronologiquement:

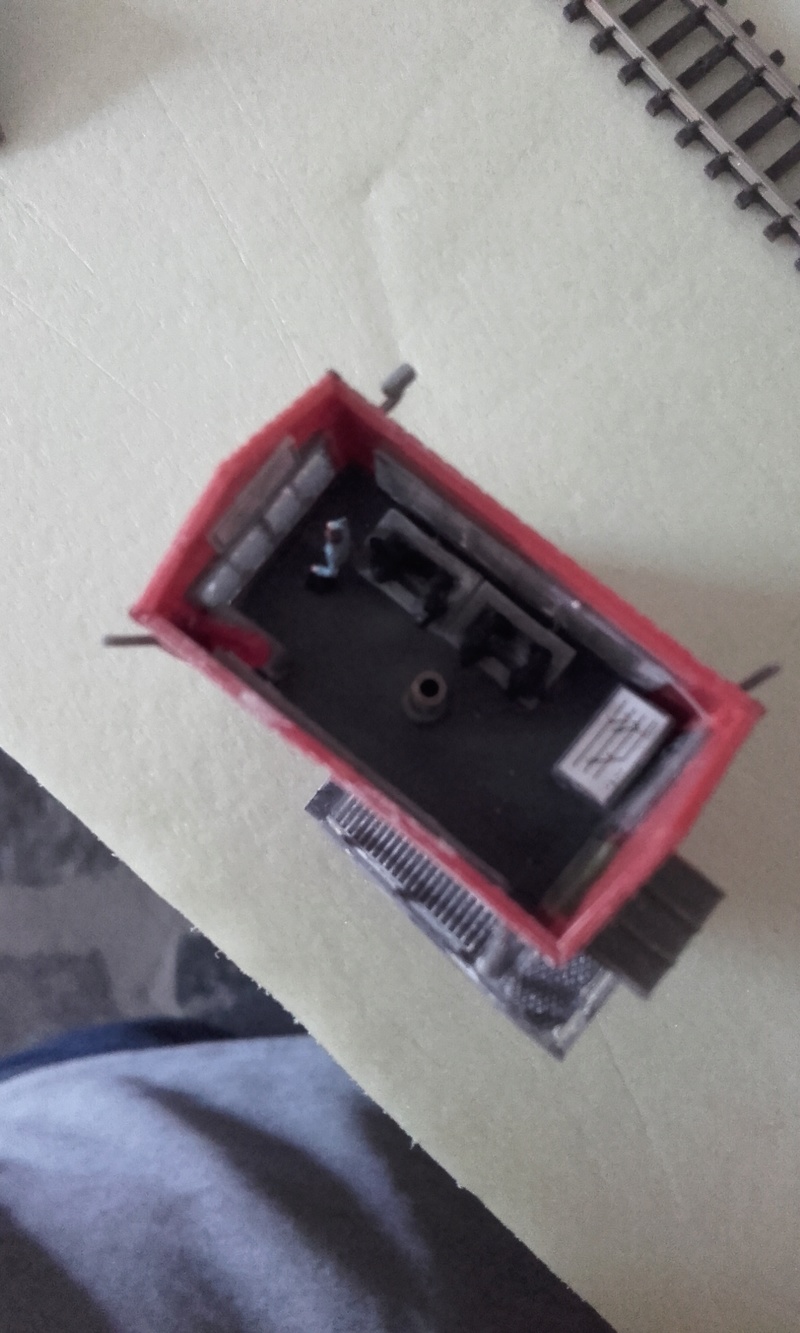

  -la petite cabine est de la marque Faller (Stellwerk 282717), la patine est très grossière mais donne un bon rendu je trouve. Les joints entre les briques sont faits de craie blanche étalée avec les doigts et le dessus des briques a été frotté avec un chiffon. Même procédé pour les tuiles du toit. Les traces noires sont faites de charbon de bois récupérés et également étalés avec les doigts.

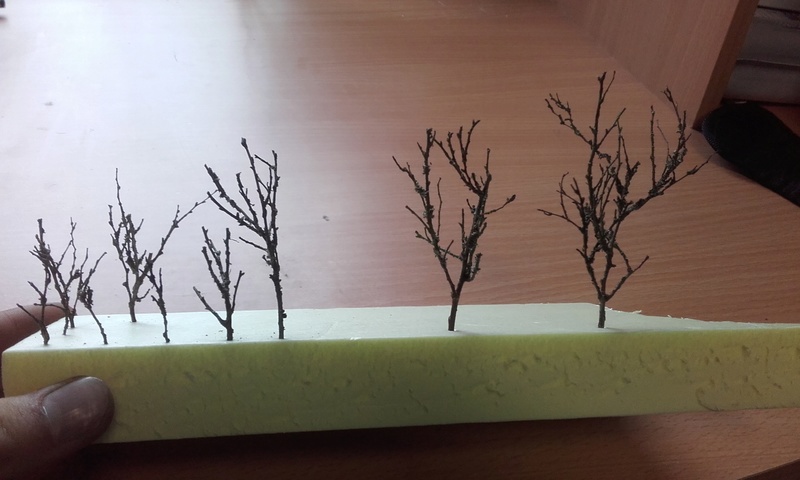

  - les arbres sont faits de de brindilles d'un vieux buisson de mon jardin (dont je ne me rappelle plus le nom).
Ces petites branches sont certes assez fragiles mais lorsque j'y mets un peu de 'flockage' ,qu'est-ce qu'elles sont jolies! drunken
  - En effet, je possède le plan des voies de Sourbrodt de l'année 1981 très exactement.

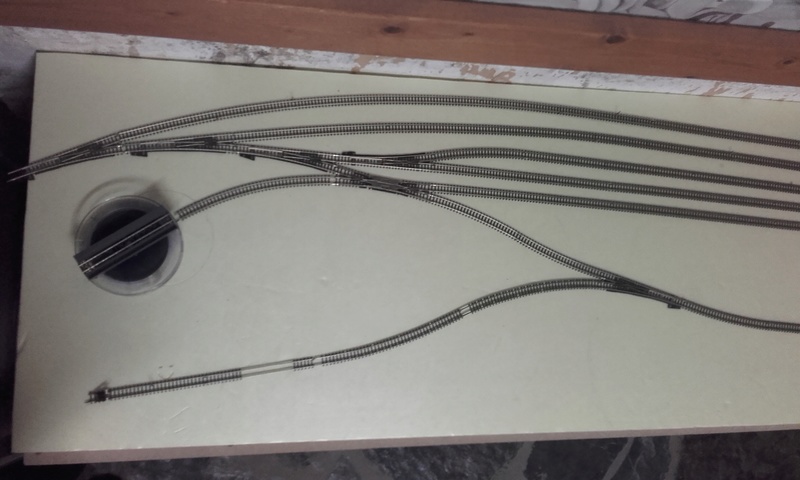

Sur la 1 ère image, vous apercevez le petit pont tournant de 100mm pour virer les locos ( peut-être avec un hangar pour locotracteur sur le côté ?) et en dessous, un embranchement industriel pour une petite scierie locale. La cabine de signalisation sera placée soit dans le coins suppérieur (comme en réalité) , soit devant la traversée-jonction double.

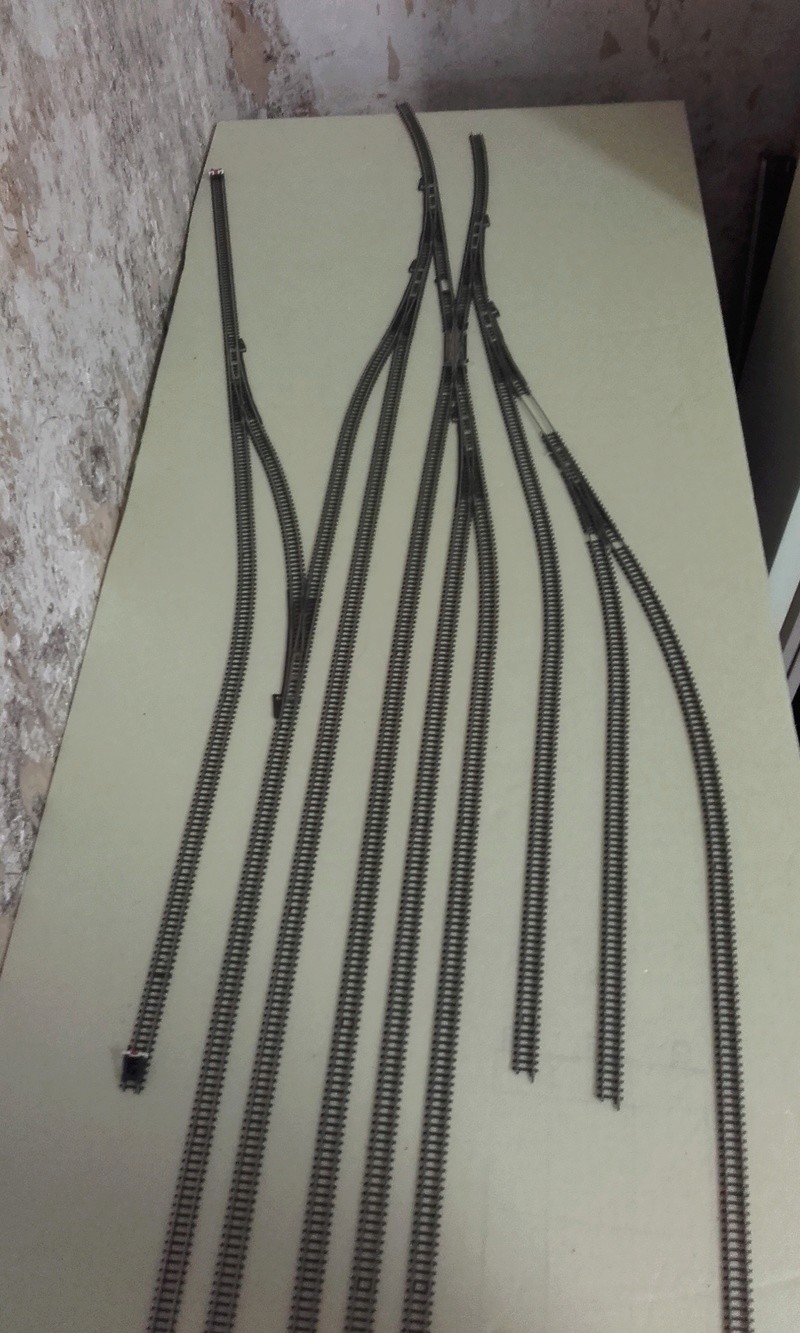

Sur la 2 ème image, de la gauche vers la droite:-à l'avant plan, le raccordement de la cour à marchandise puis les 5 voies principales et puis deux voies pour le quai de déchargement des chars avant de revenir sur une voie de déchargement.
                                                                - à l'arrière plan, un second raccordement pour une brasserie (locale aussi), puis la voie principale qui quitte la gare, une voie pour manoeuvrer les longues rames militaires (elle fait 200m en réalité).
Le bâtiment de la gare sera un kit Kibri modifié de la bahnhof Rodach et sera placée a gauche des voies sur les photos.
avatar
Gégé29
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 21
Date d'inscription : 21/07/2016
Age : 18

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par ExLibris le Sam 23 Juil 2016 - 2:54

Ça va être bien bien tout ça.
J'aime bien le coté organique de ton plan de voie
avatar
ExLibris
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 501
Date d'inscription : 03/12/2014
Localisation : France

Voir le profil de l'utilisateur https://www.shapeways.com/designer/ExLibris

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par 10101 le Sam 23 Juil 2016 - 9:01

Tu as prévu une (double) boucle en coulisse ?
avatar
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2135
Date d'inscription : 15/05/2011
Age : 50
Localisation : Genève, Suisse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par Gégé29 le Sam 23 Juil 2016 - 12:37

Euh... tout d'abord, j'ai pensé à un fiddle-yard de chaque côté mais avec un réseau prévu pour des rames d'1m50... ça ferait trop long.
Alors, je me suis dis pourquoi pas un seul fiddle-yard derrière le réseau là où les deux côtés se rejoignent.
En fait, je n'aime pas trop regarder les trains tourner en rond. Vive les manœuvres réalistes!
avatar
Gégé29
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 21
Date d'inscription : 21/07/2016
Age : 18

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par p8kpev le Sam 23 Juil 2016 - 13:47

Gégé29 a écrit:  -la petite cabine est de la marque Faller (Stellwerk 282717), la patine est très grossière mais donne un bon rendu je trouve. Les joints entre les briques sont faits de craie blanche étalée avec les doigts et le dessus des briques a été frotté avec un chiffon. Même procédé pour les tuiles du toit. Les traces noires sont faites de charbon de bois récupérés et également étalés avec les doigts.
 - les arbres sont faits de de brindilles d'un vieux buisson de mon jardin (dont je ne me rappelle plus le nom).

J'aime beaucoup ton diorama! I love you
Et le côté "récup" (craie blanche, charbon de bois, brindilles...), cela me parle! A une époque, j'ai fabriqué des épicéas au 1/87è (25 cm de haut) avec de véritables brindilles d'épicéas pour le tronc et des brindilles de bruyères parsemées de flocage pour les branches. J'utilisais aussi de la vraie terre (de différentes teintes), séchée, broyée, tamisée, pour mes sols...
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1776
Date d'inscription : 09/02/2013
Age : 49
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par p8kpev le Sam 23 Juil 2016 - 14:13

Gégé29 a écrit:Sur la 1 ère image, vous apercevez le petit pont tournant de 100mm pour virer les locos ( peut-être avec un hangar pour locotracteur sur le côté ?) et en dessous, un embranchement industriel pour une petite scierie locale. La cabine de signalisation sera placée soit dans le coins suppérieur (comme en réalité) , soit devant la traversée-jonction double.
Sur la 2 ème image, de la gauche vers la droite:-à l'avant plan, le raccordement de la cour à marchandise puis les 5 voies principales et puis deux voies pour le quai de déchargement des chars avant de revenir sur une voie de déchargement.
- à l'arrière plan, un second raccordement pour une brasserie (locale aussi), puis la voie principale qui quitte la gare, une voie pour manoeuvrer les longues rames militaires (elle fait 200m en réalité).
Le bâtiment de la gare sera un kit Kibri modifié de la bahnhof Rodach et sera placée a gauche des voies sur les photos.

Pas mal! Je vois que tu as déjà une idée précise de ton projet. Cool.
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1776
Date d'inscription : 09/02/2013
Age : 49
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par manuf71 le Sam 23 Juil 2016 - 15:34

Alors mon avis va être simple: continue comme ça!   Very Happy

Tu as l'air de savoir exactement ce que tu veux faire et tu le fais très bien   Wink

On attend impatiemment la suite... bounce

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5119
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par Gégé29 le Sam 23 Juil 2016 - 22:54

Vous êtes gâtés: il ne fait pas très beau chez moi et j'ai le temps de bricoler.

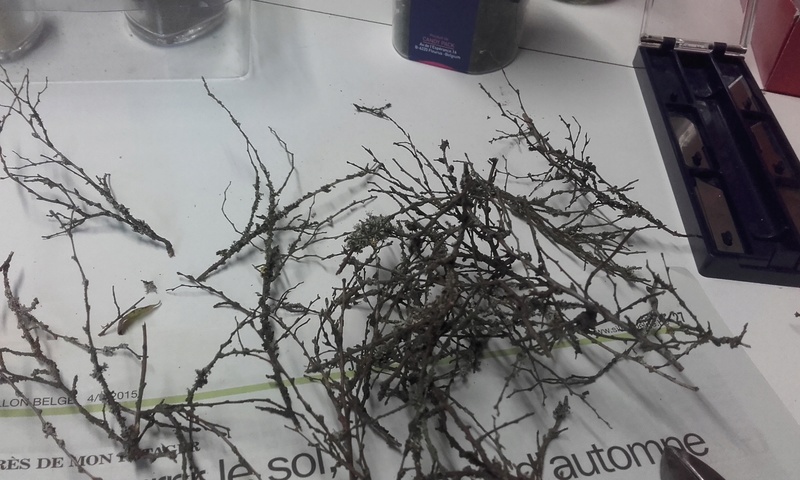

Voici les étapes pour la création de mes arbres:
  -sélection de branchettes les plus réalistes
  -enlever le surplus de mousse ou autre
  -quelque points de colle à bois
  -un peu de 'flockage' (Faller)
  -saupoudrer d'un flockage plus fin et de teinte plus claire
   (pour "éliminer" les traces de colle en trop)
  -un peu de laque pour cheveux extra forte et c'est terminé!
Attention, les branches sont extrêmement fragiles!


Voici les éléments de mon pont tournant (de gauche à droite):
-une bobine de fil de pêche,
-un élément de pont Mère Kline raccourci,
-un rail raccourci également,
-un engrenage de voiture téléguidée,
-un morceau de farde plastique avec un relief ressemblant à du pavé.
Et il ne reste plus qu'a motoriser.
avatar
Gégé29
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 21
Date d'inscription : 21/07/2016
Age : 18

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par oursmalemplume52 le Lun 25 Juil 2016 - 10:22

Très très intéressant tous ça! merci pour les explications Very Happy beau projet..

_________________
Chez tout homme, il y a le désir d' avoir un petit train !
avatar
oursmalemplume52
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 962
Date d'inscription : 04/12/2009
Age : 65
Localisation : Hannut petite ville de province francophone Belge

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par p8kpev le Lun 25 Juil 2016 - 11:20

Beau rendu pour ton arbre!

Et pas mal, ta p'tite plaque tournante faite maison. Comme tu dis : yapluka motoriser...

Wink pirat
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1776
Date d'inscription : 09/02/2013
Age : 49
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par Bapt45 le Lun 1 Aoû 2016 - 6:48

Hello,

Le plan de voie a l'air très sympa. Les arbres rendent super bien! Et en plus fait main!
Hâte de voir la suite.
@+
avatar
Bapt45
chef de dépôt
chef de dépôt

Messages : 171
Date d'inscription : 16/01/2016
Localisation : Olivet (45)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par Gégé29 le Lun 1 Aoû 2016 - 21:53

Bonjour à tous,
Merci pour vos compliments.
en ce qui concerne la suite, voici le reportage en image:

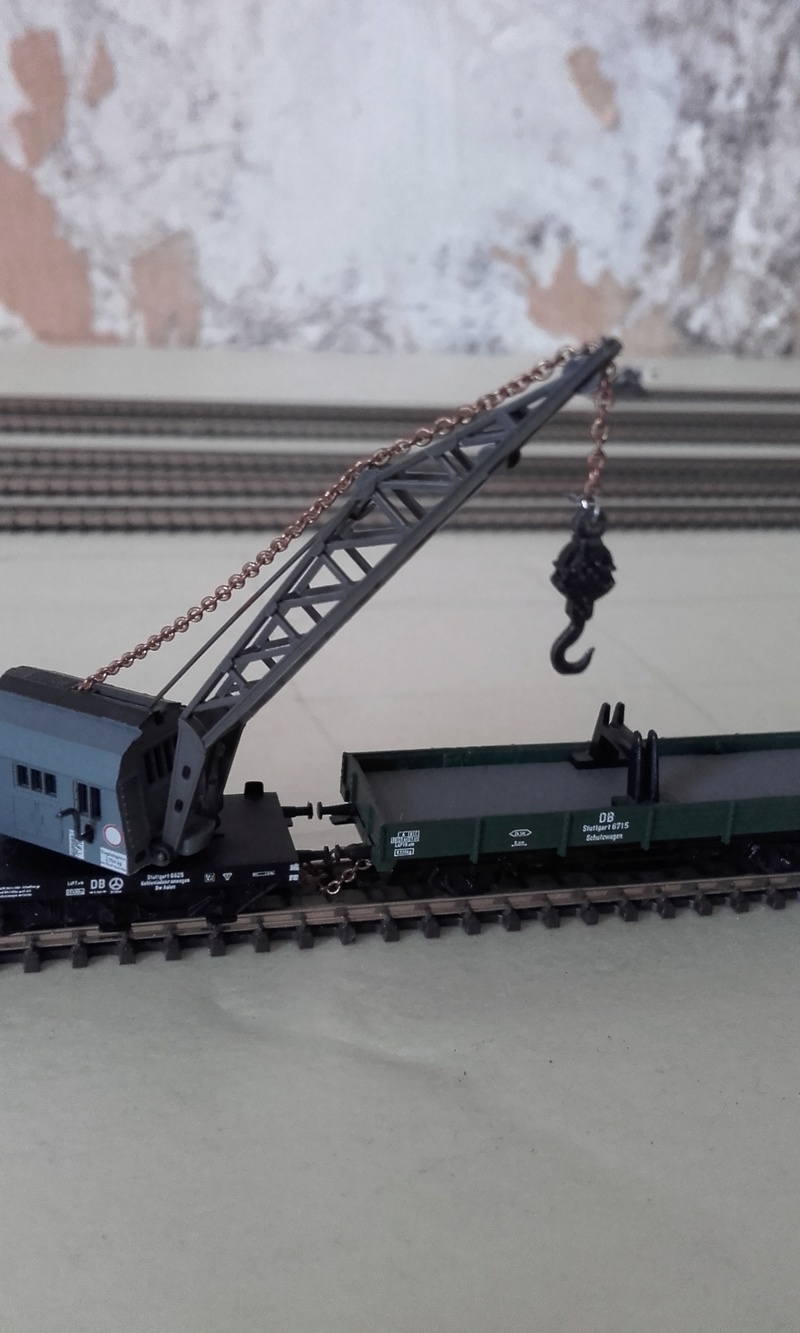

ma petite grue Marklin a été un rien modifiée: la méchante ficelle est remplacée par une gentille petite chaînette
(bien que impossible sur une grue réelle, elle fait son petit effet Laughing )  ACHTUNG!  elle est entièrement fonctionnelle!


Après les feuillus, au tour des sapins. En fait, ce sont des petits sapins de la gamme Noch ou Faller? Suspect  un peu coupés à leurs bases et rallongés au moyen
d'isolants pour fils électriques dénudés. Comme à mon habitude, un peu de flockage très fin pour dissimuler les lacunes du sapin d'origine.

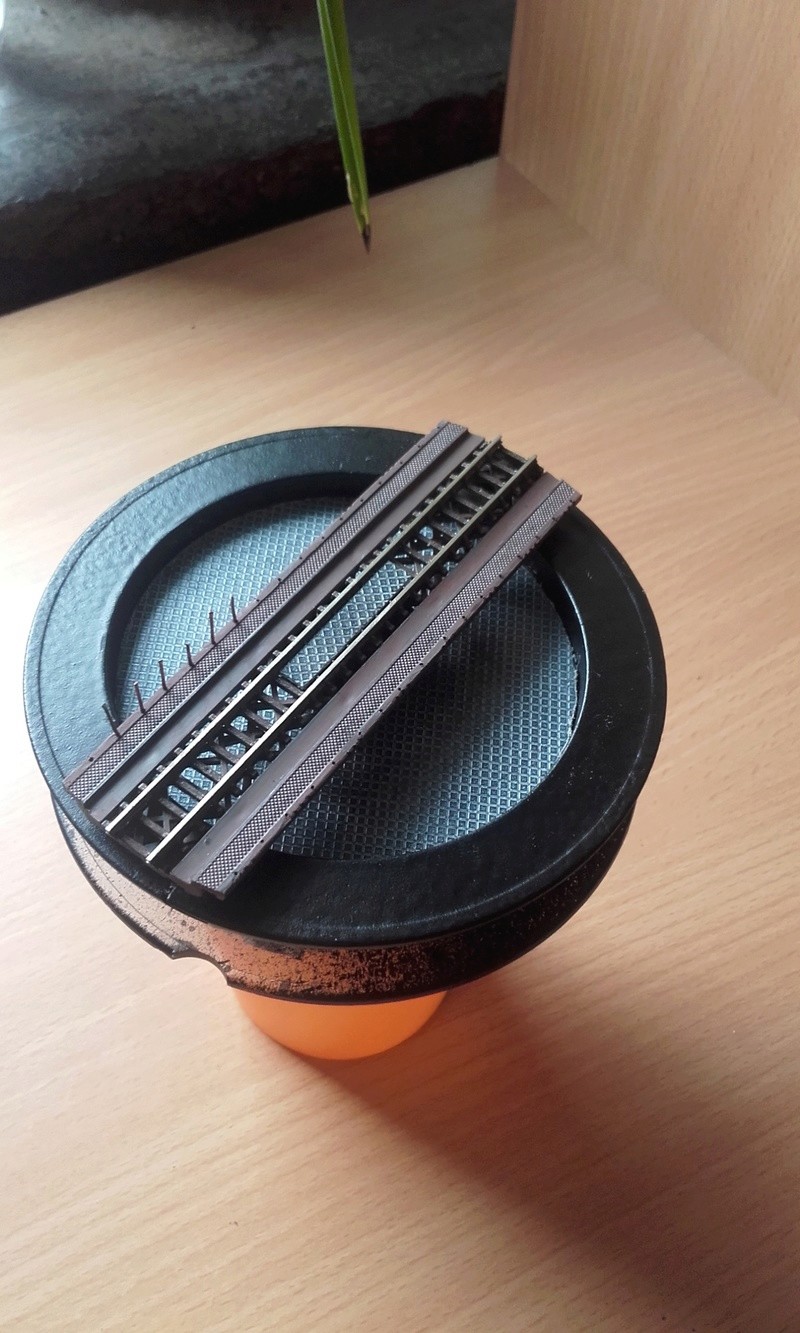

Mon pont tournant prend un peu plus d'allure:
- les bords du pont sont coupés,
- une petite mise en peinture,
- une rambarde en cours de création (fil de cuivre de 0.5mm de diamètre).

Et une petite vidéo du club ferroviaire Malmédien (auquel je suis affilié) pour les amateurs de traction suisse Suisse
avatar
Gégé29
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 21
Date d'inscription : 21/07/2016
Age : 18

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par 10101 le Mar 2 Aoû 2016 - 23:56

C'est quoi ce club ? En Z ? bounce
Et merci pour la vidéo Laughing
avatar
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2135
Date d'inscription : 15/05/2011
Age : 50
Localisation : Genève, Suisse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par p8kpev le Mer 3 Aoû 2016 - 14:56

Gégé a écrit:Après les feuillus, au tour des sapins. En fait, ce sont des petits sapins de la gamme Noch ou Faller? un peu coupés à leurs bases et rallongés au moyen
d'isolants pour fils électriques dénudés

Le tronc me semble trop gros pour un sapin (épicéa?) de forêt donc sans branches à la base. Par contre, cela pourrait convenir pour un épicéa isolé mais alors équipé de toutes ses branches, même à la base.

Sinon, l'idée est chouette!  Wink pirat
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1776
Date d'inscription : 09/02/2013
Age : 49
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par Gégé29 le Mer 3 Aoû 2016 - 21:35

Le club ferroviaire de Malmedy ne fait malheureusement (pour moi) que du HO...
Ils n'ont rien compris de ce que je leur ai appris. Rolling Eyes
Pour le sapin, effectivement c'est de l'épicéa et effectivement le tronc est beaucoup trop gros. Je me suis lancé dans une production un peu plus fine.
Voici ce que j'aimerais atteindre comme résultat:

Il me reste aussi qques fils de cuivre à fixer sur le haut du tronc pour copier les branches mortes. Cool
avatar
Gégé29
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 21
Date d'inscription : 21/07/2016
Age : 18

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par Gégé29 le Ven 20 Jan 2017 - 18:11

Bonjour à tous, je profite du peu de temps que j'ai pour continuer mon réseau ainsi que ce petit reportage photo... Wink
  Pour commencer, j'ai enfin reçu ma gare Rodach de Kibri!
  Je trouve qu'elle ressemble un peu au style de Sourbrodt...


 Quelque touches de peinture blanche et gris ardoise, une petite patine et le tour est joué...
Côté gadgets, j'ai déjà foré les cheminées et je vais bientôt commander un petit générateur de fumée histoire d'essayer Rolling Eyes

 Ensuite, je poursuis mon petit pont tournant de 100mm:

 J'espère trouver le problème car je ne parviens pas à envoyer les photos du pont en éclaté...
Enfin bref, comme avant, c'est une bobine de fil de pêche, un axe d'imprimante découpé, deux tubes venant d'une radio déclassée, un élément de pont Märklin, un roulement de patin à roulette et enfin, un moteur pas à pas qui peut se commander par Arduino.
Vous l'aurez remarqué, j'aime la récupe Very Happy

 Voilà, je pense que je devrais écrire un peu plus... même si je reste souvent "coincé" sur ce forum... Rolling Eyes
avatar
Gégé29
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 21
Date d'inscription : 21/07/2016
Age : 18

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par p8kpev le Sam 21 Jan 2017 - 7:07

Gégé a écrit:Enfin bref, comme avant, c'est une bobine de fil de pêche, un axe d'imprimante découpé, deux tubes venant d'une radio déclassée, un élément de pont Märklin, un roulement de patin à roulette et enfin, un moteur pas à pas qui peut se commander par Arduino.
Vous l'aurez remarqué, j'aime la récupe

Gégé... nial! Shocked cheers Cool
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1776
Date d'inscription : 09/02/2013
Age : 49
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par domi le Sam 21 Jan 2017 - 13:22

J'avais zappé ce fil... Sympa. Smile

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2919
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Besoin de votre avis pour 1er réseau

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
