Message par GRIBOUILLE le Lun 12 Sep 2016 - 20:01


Je suis le nouveau.

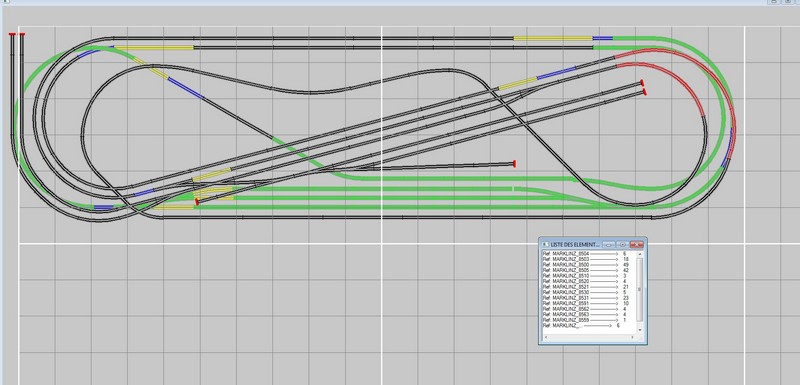

Premier essai pour une image de mon grand réseau.
2m de long et 55cm de large. En vert et rouge les vois cachées, en jaune les arrêts et bleu les rails qui déclenchent les relais.
Pascal.
avatar
GRIBOUILLE
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 10/09/2016
Age : 57
Localisation : Bonnelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par manuf71 le Lun 12 Sep 2016 - 20:13

Sympa Very Happy

Ceci dit, si je regarde l'élément de voie qui sort de la gare à droite, je constate qu'il effectue, après les deux voies de garage, une boucle à droite pour repasser sur ladite gare. J'en conclue que la pente doit être forte... Rolling Eyes

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5004
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: mon réseau

Message par Bourrac le Lun 12 Sep 2016 - 21:29

"Notre route est droite, mais la pente est forte" (Raffarinade 2002)

Je sais, j'ai du mal à penser au chemin de fer. Embarassed
avatar
Bourrac
pilote de TGV

Messages : 5968
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par GRIBOUILLE le Lun 12 Sep 2016 - 22:42

Je sus loin d'être un pro du chemin de fer mais les trains sont sur la voie de gauche et le train dans ce virage descend. Donc la voie passe au dessus de la gare.
Pour l'instant je ne peux plus faire tourner des trains, il faut que je rebranche les relais et les rails de commande. Je ferai des photos, j'aime bien la photo.

Je suis plus sur mon petit réseau dans une valise.
avatar
GRIBOUILLE
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 10/09/2016
Age : 57
Localisation : Bonnelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par GRIBOUILLE le Lun 12 Sep 2016 - 22:44



Le voici.
avatar
GRIBOUILLE
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 10/09/2016
Age : 57
Localisation : Bonnelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par Bourrac le Mar 13 Sep 2016 - 11:27

Du coup ton réseau a changé... Il est sobre et lisible, j'aime bien. Smile
Tu écris que la voie passe au-dessus de la gare, est-ce que ce ne serait pas plutôt l'inverse ?
avatar
Bourrac
pilote de TGV

Messages : 5968
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par manuf71 le Mar 13 Sep 2016 - 12:05

Le réseau du haut c'est le grand, 200x55, et celui du bas est le petit, celui qui est dans une valise Wink

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5004
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: mon réseau

Message par Bourrac le Mar 13 Sep 2016 - 15:33

Oups ! Merci Manu !
avatar
Bourrac
pilote de TGV

Messages : 5968
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par GRIBOUILLE le Mar 13 Sep 2016 - 17:18

Oui Bourrac après avoir commencé le grand circuit et rencontré des problèmes j'ai voulu faire plus simple et plus sobre.
avatar
GRIBOUILLE
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 10/09/2016
Age : 57
Localisation : Bonnelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par domi le Mar 13 Sep 2016 - 22:10

Et pour ma part je préfère 1000 fois. Wink Les réseaux "plats de spaghettis", souvent l'oeuvre des débutants, m'ennuient un peu. Mais il faut passer par là, nous l'avons tous fait.. Wink

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2875
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par Bourrac le Mar 13 Sep 2016 - 23:10

Dans ce "petit" réseau, la voie unique se dédouble en haut et en bas. En haut, dans la gare, je comprends, mais en bas ? Pour quoi faire puisque cela sera caché ?  Rolling Eyes Cela me paraît court pour mettre une rame en tiroir.

Et j'ajouterais : quelle région, quelle époque veux-tu reproduire ?
Car il y a pléthore de petites gares dites "en voie de gauche", créées à l'époque des compagnies puis reprises par la SNCF. Classique au PLM, mais aussi au MIDI-PO, et sur les voies métriques.
En bref, et si je ne déforme pas, le train rentrant en gare prend "naturellement" la voie de gauche, sans dévier les aiguilles, cela permettant à des trains de se croiser sans manipulation des aiguilles et sans s'emplâtrer.
avatar
Bourrac
pilote de TGV

Messages : 5968
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par GRIBOUILLE le Mer 14 Sep 2016 - 12:38

Dans le petit réseau comme il est petit il y aura des petits trains (3 voitures voyageurs max) et en effet un train peut être en attente sur l'une des voix cachée, ils vont dans la même direction et donc ne se croisent pas. c'est vrai les faire se croiser était bien.
La région, plutôt montagneuse avec des chalets.
l'époque, mon problème je ne sais pas trop, surement vers les année 50. Je ne suis pas foutu de donnée une époque à mes train, je ne reproduirai pas forcement la réalité sur mes deux réseaux, j'ai envie de m'amuser.

Sur le plus grand réseau je voulais faire tourner mes trains sur une très longue distance (un tour complet fait peut-être vingt mètres) et aussi les voir se croiser, il y a aussi la possibilité de cacher des trains.

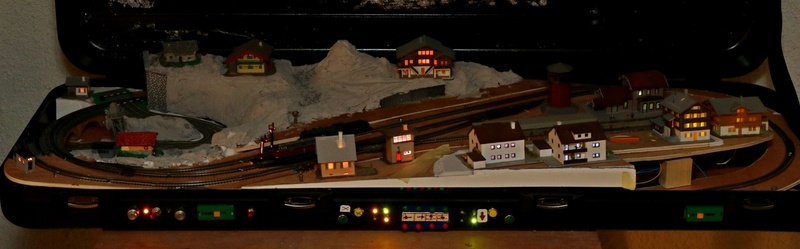

Des photos pour mieux comprendre le petit.

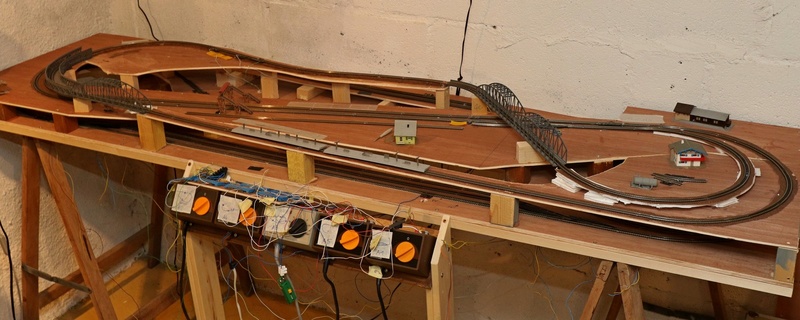

Et le grand.





avatar
GRIBOUILLE
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 10/09/2016
Age : 57
Localisation : Bonnelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par GRIBOUILLE le Mer 14 Sep 2016 - 12:44



je suis désolé de mettre deux fois les mêmes photos, manque encore d'habitude sur le forum Smile
avatar
GRIBOUILLE
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 10/09/2016
Age : 57
Localisation : Bonnelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par Bourrac le Mer 14 Sep 2016 - 21:02

Effectivement, le grand est ambitieux...
C'est bien ! J'aime bien le long viaduc, c'est sûrement le point de ton réseau où va se concentrer le regard... cyclops

Juste une remarque, au premier coup d'oeil, c'est du liège dont tu t'es servi pour faire la semelle de la voie ?
Cela ne serait pas un poil trop large ?
avatar
Bourrac
pilote de TGV

Messages : 5968
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par GRIBOUILLE le Mer 14 Sep 2016 - 21:39

Un vendeur dans une boutique à Paris qui vient de fermer en 2015, me disait qu'avec les locos aux  1/220 on risque qu'un petit morceau de ballast rentre dans les engrenages ou pire dans le moteur,  alors j'ai eu comme idée de mettre du papier de verre en rouleau pour imiter le ballast.

Il y aura des points culminants, des petites montagnes qui aussi vont concentrer le regard,  mais je n'en suis pas encore là.

Encore une photo.
 Le papier de verre, ressemble t'il à du ballast Question

avatar
GRIBOUILLE
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 10/09/2016
Age : 57
Localisation : Bonnelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par Bourrac le Mer 14 Sep 2016 - 21:47

Ah c'est original ! Shocked  Very Happy
Pourquoi pas ? Mais à mes yeux il manque le bombé que forme la voie par rapport aux bas-côtés. Ceci dit tu pourrais le faire en collant sous ton papier de verre une semelle aux bords biseautés...

Une idée à creuser...
avatar
Bourrac
pilote de TGV

Messages : 5968
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par GRIBOUILLE le Mer 14 Sep 2016 - 21:58

Trop tard le papier de verre est bien collé, je vais peut-être rajouter du ballast que j'ai et qui est de la même couleur. Je vais le coller avec de la colle pour maquette plastique, elle est muni d'un petit tube qui donne beaucoup de précision pour en mettre entre les traverses et elle est super puissante.
avatar
GRIBOUILLE
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 10/09/2016
Age : 57
Localisation : Bonnelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par manuf71 le Mer 14 Sep 2016 - 22:26

GRIBOUILLE a écrit:Encore une photo.
 Le papier de verre, ressemble t'il à du ballast Question


Oui, visuellement ça le fait   Wink

GRIBOUILLE a écrit:(...) je vais peut-être rajouter du ballast que j'ai et qui est de la même couleur. Je vais le coller avec de la colle pour maquette plastique, elle est muni d'un petit tube qui donne beaucoup de précision pour en mettre entre les traverses et elle est super puissante.

Ouh là, est-ce une bonne idée?   scratch

Bourrac a écrit:Mais à mes yeux il manque le bombé que forme la voie par rapport aux bas-côtés.

Ben voilà, en collant les ballast après coup, tu ne pourras pas reproduire ce fameux "bombé"...  Rolling Eyes

Sans compter que le ballast collé entre les traverses devra être très bien collé pour ne pas qu'il vienne s'enfiler dans les engrenages de tes locos (comme te l'avait indiqué le vendeur)

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5004
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: mon réseau

Message par GRIBOUILLE le Mer 14 Sep 2016 - 22:33

Merci Manu.
Donc pas de bombé, Crying or Very sad on en apprend tous les jours, merci forum I love you
avatar
GRIBOUILLE
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 10/09/2016
Age : 57
Localisation : Bonnelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par manuf71 le Mer 14 Sep 2016 - 22:47

Enfin, je dis ça, mais rien n'est immuable hein? Wink

Les rails sont-ils collés ou cloués sur le papier de verre? Te sens-tu la force de recommencer la pose des rails?

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5004
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: mon réseau

Message par GRIBOUILLE le Mer 14 Sep 2016 - 22:53

Rails collés, un point de colle blanche environ tous les 20cm.
Non pas le courage de refaire en plus risque de casse.
avatar
GRIBOUILLE
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 10/09/2016
Age : 57
Localisation : Bonnelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par manuf71 le Jeu 15 Sep 2016 - 11:39

Je m'excuse de revenir une énième fois sur le sujet, mais il existe des ballast de la marque Merkur qui s'adaptent à chaque coupon de voies Märklin.

Cette solution me parait la plus simple et semble avoir un bon rendu visuel  Very Happy

Si quelqu'un en a sur son réseau, peut-il nous donner ses impressions?

Merci   Wink

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5004
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: mon réseau

Message par Bourrac le Jeu 15 Sep 2016 - 12:31

Je ne connaissais pas ce ballast... c'est une sorte de mousse ?
Dans le principe, c'est génial, mais...
... le problème c'est qu'à plus d'1,50 € le coupon (et 2,70 pour les aiguilles) cela doit revenir à une fortune de ballaster tout un réseau...
avatar
Bourrac
pilote de TGV

Messages : 5968
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par manuf71 le Jeu 15 Sep 2016 - 12:48

Evidemment, le coût n'est pas négligeable (pour les éléments droits, ça comprend la double voie) mais c'est un gain de temps et le ballast aura l'avantage d'être "propre" et régulier   Banana

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5004
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: mon réseau

Message par GRIBOUILLE le Jeu 22 Sep 2016 - 11:42

J'ai trouvé ça.


NOCH 99418 Ballastage sans ballast 5 m, droit & courbe Spur Z ... entre 25 et 30€ pour 5m.
avatar
GRIBOUILLE
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 10/09/2016
Age : 57
Localisation : Bonnelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par manuf71 le Jeu 22 Sep 2016 - 11:48

C'est un "ballast" en mousse, plus approprié pour les voies cachées que les voies visibles (question d'esthétique) Wink

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5004
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: mon réseau

Message par GRIBOUILLE le Jeu 22 Sep 2016 - 12:07

oui en effet pas très joli!
avatar
GRIBOUILLE
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 10/09/2016
Age : 57
Localisation : Bonnelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par Bourrac le Jeu 22 Sep 2016 - 12:20

Eh bien moi au contraire je suis surpris du prix par rapport au rendu sur la photo... mais on dirait que ce n'est pas de la voie en Z.
Et le ballast Merkur, c'est de la mousse aussi, non ?
Franchement, je serais curieux de voir ce que cela donne en Z.
avatar
Bourrac
pilote de TGV

Messages : 5968
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par manuf71 le Jeu 22 Sep 2016 - 12:25

L'illustration ci-dessus représente la voie K en HO mais le produit existe aussi pour la voie Z.

Le "ballast" NOCH est en mousse et ne sert que pour l'isolation phonique. Quant au ballast Merkur, c'est un vrai ballast (en coupons)   Very Happy

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5004
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: mon réseau

Message par Bourrac le Jeu 22 Sep 2016 - 12:50

Au quai... merci pour l'info !
Mais ce ballast Noch reproduit aussi la forme d'un vrai ballast, non ? Donc il y a aussi un aspect esthétique...
Bon, je dis cela, mais je ne l'ai pas vu.
Mais quand on voit les coupons au ballast plastique intégré Rokuhan par exemple, je ne trouve pas cela pire, au contraire... Rolling Eyes
avatar
Bourrac
pilote de TGV

Messages : 5968
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mon réseau

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
