Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par domi le Dim 20 Aoû 2017 - 19:24

Comme promis, les petits loups. Wink

Petit rappel (pour ceux qui n'ont pas encore de locos de ce fabricant) : les locos AZL sont livrées neuves inévitablement avec des attelages intégrés aux bogies, empêchant de ce fait la présence du "pilot" (chais toujours pas comment on dit en français, dans le cas des locos ricaines c'est plus qu'une traverse de tamponnement..). Dommage, je trouve que ça jure sur ces productions par ailleurs excellentes.

Et je ne peux pas m'en satisfaire, d'autant plus que je tiens absolument à ce que toutes mes locos soient équipées d'attelages Magnematic Micro-Trains, pour effectuer des manoeuvres "main levée".

Alors voici comment j'ai procédé. J'ai juste équipé ma SD70ACe Ferromex sur sa face avant, car côté arrière elle sera accouplée dos à dos avec une GE ES44AC aux mêmes couleurs (et qui sera elle-même modifiée de la même façon) quand elle sera dispo. Mais si on le souhaite, on peut procéder de la même façon sur le côté arrière (garder en mémoire que côté arrière, les locos ricaines ne comportent pas de chasse-neige, du moins pour les locos de route supposées rouler toujours cabine en avant quand elles sont placées en tête).

-Retirer la caisse du châssis. Très facile, il suffit de la prendre entre deux doigts au niveau de la cabine et de la tirer délicatement vers le haut, en gardant le châssis serré entre deux doigts de l'autre main, au niveau de son réservoir de fuel.
-Couper le bras d'attelage intégré au bogie, le plus possible au ras de celui-ci (en prenant garde de ne pas interférer sur les tétons fixant la plaque de protection inférieure à la structure du bogie), à l'aide d'une pince coupante. Très facile, ça prend une seconde.
-Insérer un nouveau "pilot" AZL (Réf AZL #61099-5, disponible sur le site AZL ou chez Z scale Monsters), entre les escaliers latéraux frontaux de la caisse, sur la partie avant bien entendu. A noter que ce "pilot" est équipé de tétons d'ancrage qui sont supposés correspondre avec des trous placés de façon ad-hoc sur la caisse, là où il doit être positionné. Ca c'est la théorie, en pratique les deux pièces ne s'ajustant pas bien, j'ai dû limer un peu la partie supérieur du "pilot" avant que tout s'ajuste correctement. Si cette opération est bien menée, l'attelage est exactement à la bonne hauteur au dessus des rails (je recommande cependant de vérifier que celle-ci est correcte à l'aide d'un gabarit Micro-Trains). Bien entendu, une fois que les pièces s'ajustent bien et son bien positionnées, on les relie définitivement avec de la superglue.
-Retirer le chasse-neige intégré à ce "pilot". Très facile, il est juste clippé dessus et il suffit de le tirer vers l'avant.
-Retirer le boîtier d'attelage AZL (rappel : ce dernier n'est pas "magnematic" et ne permet aucunement d'effectuer des manoeuvres main levée), qui est simplement vissé sur le "pilot".
-Insérer à la place un boîtier MTL #905 et le fixer à l'aide la vis qui servait à maintenir en place le coupleur originel. Un peu ardu, car la vis est minuscule et lui faire trouver son pas de vis nécessite de s'y reprendre à pas mal de reprises. Juste être patient et persévérant.
-Retirer avec un cutter le chasse-neige strié (dans le cas de la loco Ferromex, je ne sais pas de quelle couleur il est sur les locos d'autres compagnies) de son "pilot" fourni en pièce détachée avec la loco. Il faudra ensuite penser à limer un peu sa face arrière là où il était fixé, pour supprimer les points de fixation.
-Coller ce chasse-neige sur le "pilot" avec de la superglue. Il faudra bien vérifier qu'on le positionne de façon symétrique et droite, et surtout qu'on ne bloque pas le coupleur MTL, car c'est un "one shot try". Un peu ardu de ce fait, mais là encore patience et méticulosité permettent d'y arriver. A noter que tant que la superglue n'est pas sèche, le chasse-neige aura tendance bien entendu à glisser de façon aléatoire et à se positionner n'importe comment. Pour palier à cet inconvénient, j'ai posé la caisse nez vers le haut sur un matelas et l'ai coincée entre deux oreillers, la bloquant dans cette position, jusqu'à ce que la glue soit sèche.
-Et une fois la colle séchée, il suffit de remettre la caisse en place sur le châssis, et le tour est joué. Wink

En tous cas il faut bien garder en mémoire que ce sera une opération irréversible. Comme vous le savez je ne suis pas un adepte des rayons ultra-serrés, et je ne suis pas certain que cette modif permette des fonctionnements satisfaisants sur des courbes inférieures à 220 mm (que je n'ai jamais expérimentées, les courbes de mon réseau étant égales à 350 mm minimum).

Par ailleurs, garder à l'esprit que les bogies du/des côté(s) ainsi modifié(s) n'ont plus aucune protection les empêchant de pivoter sur 360°. il faudra prendre grand soin d'éviter cela entre le moment où on sort la loco de sa boîte et celui où on la pose sur les rails (et il vaudra mieux faire en sorte qu'elle ne déraille pas), car les engrenages risqueraient de souffrir.

Ouali oualou. bounce

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3137
Date d'inscription : 01/12/2009
Age : 54
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par Georges le Lun 21 Aoû 2017 - 0:16

Merci Domi pour ce mode d'emploi très bien détaillé. Very Happy Very Happy Very Happy
avatar
Georges
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 809
Date d'inscription : 30/09/2016
Age : 83
Localisation : Wansin (Hannut) Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par domi le Dim 24 Sep 2017 - 19:58

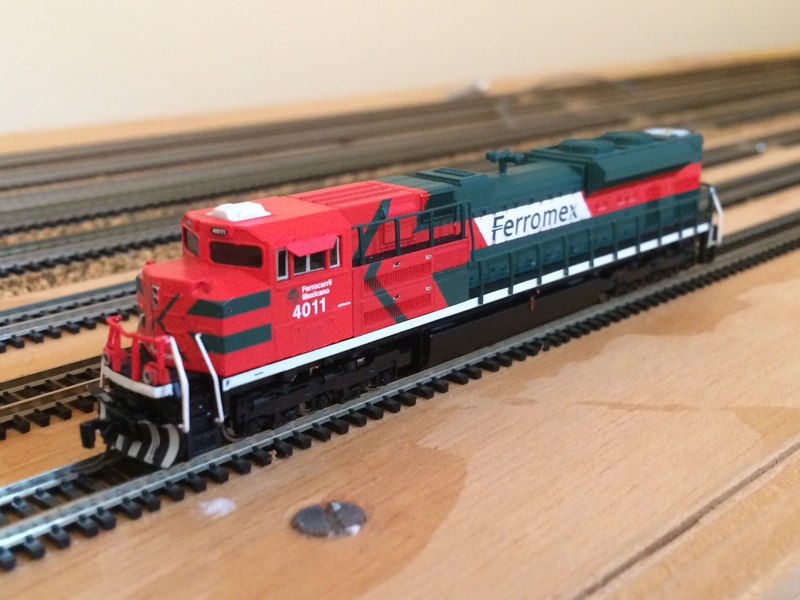

Fichtre, pourquoi n'avais-je pas inséré les photos de mon modèle modifié ? Rolling Eyes









Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3137
Date d'inscription : 01/12/2009
Age : 54
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par manuf71 le Dim 24 Sep 2017 - 20:03

Belle bécane! Cool

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5606
Date d'inscription : 27/12/2012
Age : 47
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par oliv30330 le Dim 24 Sep 2017 - 20:28

ouais belle bête !!
avatar
oliv30330
chauffeur grande ligne
chauffeur grande ligne

Messages : 2208
Date d'inscription : 08/02/2012
Age : 55
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par makiro le Dim 24 Sep 2017 - 22:05

J'aime bien les gueules des locos US.
avatar
makiro
tortillard toutes gares
tortillard toutes gares

Messages : 430
Date d'inscription : 02/10/2016
Localisation : Neuchâtel, Suisse

Voir le profil de l'utilisateur https://youpic.com/photographer/JeanJacquesParel/

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par Georges le Dim 24 Sep 2017 - 23:03

C'est vrai qu'elle a de la gueule, je n'ai jamais osé placer les chasses neiges sur mes locos US...
avatar
Georges
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 809
Date d'inscription : 30/09/2016
Age : 83
Localisation : Wansin (Hannut) Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par Bourrac le Lun 25 Sep 2017 - 9:10

Ca les rend encore plus "viriles" ! Smile
avatar
Bourrac
pilote de TGV

Messages : 6161
Date d'inscription : 22/10/2010
Age : 45
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par manuf71 le Lun 25 Sep 2017 - 9:22

Une belle loco comme celle-ci, avec une légère patine, sur un des réseaux de JBM39...   I love you   I love you   I love you

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5606
Date d'inscription : 27/12/2012
Age : 47
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par domi le Sam 3 Mar 2018 - 20:20

Bonne nouvelle pour ceux d'entre vous qui possèdent des GE ES44AC : la procédure de modification est rigoureusement la même. Very Happy

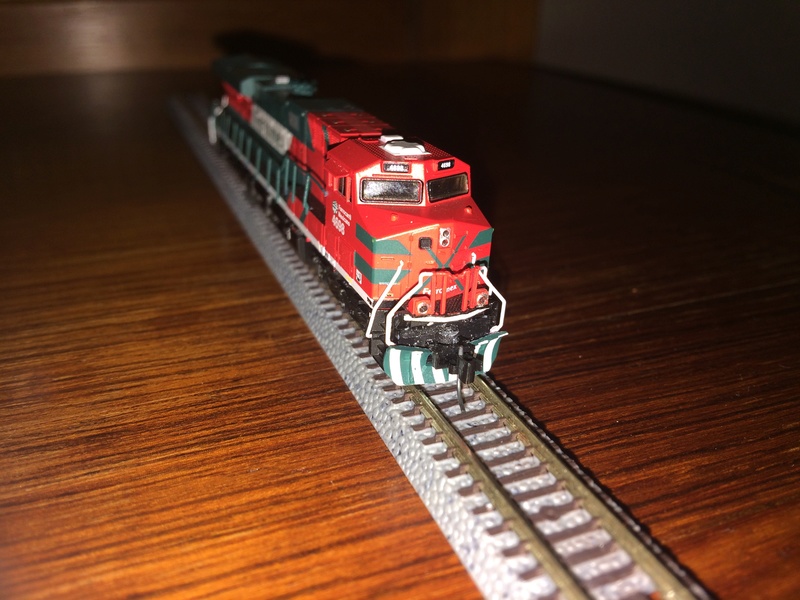

Voici mon oeuvre de ce jour, dans ma chambre d'hôtel en escale... Wink








Mes deux petites dernières, accolées l'une à l'autre. Smile


D'ailleurs, si le modo pouvait modifier le titre de ce post sous la forme "Changement attelage / pose chasse-neige sur SD70ACe et ES44AC AZL", je lui en serais reconnaissant. Wink


Domi



avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3137
Date d'inscription : 01/12/2009
Age : 54
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par Bourrac le Dim 4 Mar 2018 - 10:32

Merci encore pour ce fil, Domi !

Elles sont ma-gni-fiques ! Tu dois être heureux.
avatar
Bourrac
pilote de TGV

Messages : 6161
Date d'inscription : 22/10/2010
Age : 45
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par honga blotz le Dim 4 Mar 2018 - 12:30

Oui, elles sont superbes. Bravo Domi !  Santé!
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2815
Date d'inscription : 07/10/2012
Age : 45
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par domi le Lun 5 Mar 2018 - 1:03

Merci les gars. Wink

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3137
Date d'inscription : 01/12/2009
Age : 54
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par Georges le Lun 5 Mar 2018 - 11:21

Vraiment très belles les deux machines couplées. Quelle différence y a t'il entre une SD70ACe et une GE ES44AC?
avatar
Georges
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 809
Date d'inscription : 30/09/2016
Age : 83
Localisation : Wansin (Hannut) Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par manuf71 le Lun 5 Mar 2018 - 11:37

Très belles!  USA bravo

Je pense que ça doit tirer pas mal...  Rolling Eyes Very Happy

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5606
Date d'inscription : 27/12/2012
Age : 47
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par domi le Lun 5 Mar 2018 - 18:07

Georges a écrit:Vraiment très belles les deux machines couplées. Quelle différence y a t'il entre une SD70ACe et une  GE ES44AC?

Les mêmes qu'entre un Boeing et un Airbus, entre une BMW et une Audi, entre un Stampe et un Tiger Moth, entre une Gibson et une Fender, entre une tanche et une carpe, entre un politicien et un syndicaliste, etc.Laughing Ça se ressemble, ça fonctionne d'une façon semblable, mais c'est finalement assez différent.

-La SD70ACe (la 1ère des locos présentées ci-dessus, photos d'il y a quelques mois) est un modèle conçu et fabriqué par EMD (Electro-Motive Diesel), qui fut un temps une filiale de General Motors, puis désormais de Caterpillar. C'est une bécane motorisée par un moteur 2-temps V16 EMD 16-710, qui donne, euh, je crois, 4300 ch + ou - Epsilon.

-La ES44AC, quant à elle, est un produit de General Electric, mûe par un V12 (4 temps, quant à lui) GE GEVO-12 de 4400 ch + ou - Epsilon.

Maintenant, dans les faits, si l'oeil (et l'oreille) averti du spotter les reconnaît instantanément l'une de l'autre, il est évident que leurs caractéristiques sont très proches l'une de l'autre. Ce sont d'ailleurs les deux modèles de locos récentes les plus répandues sur le continent américain.Smile

Domi


Dernière édition par domi le Lun 5 Mar 2018 - 18:10, édité 1 fois
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3137
Date d'inscription : 01/12/2009
Age : 54
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par domi le Lun 5 Mar 2018 - 18:08

manuf71 a écrit:Très belles!  USA bravo

Je pense que ça doit tirer pas mal...  Rolling Eyes  Very Happy
Merci Manu. Il est indéniable que ces diesels de chez AZL ont de bonnes perfos... Wink

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3137
Date d'inscription : 01/12/2009
Age : 54
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par Georges le Lun 5 Mar 2018 - 18:19

Je te remercie domi pour ces explications. Je compte me procurer l'une de ces machines mais j'hésite entre les deux modèles!
avatar
Georges
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 809
Date d'inscription : 30/09/2016
Age : 83
Localisation : Wansin (Hannut) Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par 10101 le Lun 5 Mar 2018 - 23:15

Georges a écrit:Je te remercie domi pour ces explications. Je compte me procurer l'une de ces machines mais j'hésite entre les deux modèles!
Prends les deux bounce
avatar
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2293
Date d'inscription : 15/05/2011
Age : 50
Localisation : Genève, Suisse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par Georges le Mar 6 Mar 2018 - 0:05

Bonne idée je n'y avais pas pensé... Idea Idea Idea
avatar
Georges
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 809
Date d'inscription : 30/09/2016
Age : 83
Localisation : Wansin (Hannut) Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par domi le Mar 6 Mar 2018 - 8:53

Georges a écrit:Bonne idée je n'y avais pas pensé... Idea Idea Idea

J’allais te le suggérer également. Wink

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3137
Date d'inscription : 01/12/2009
Age : 54
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par Ant-One le Mar 6 Mar 2018 - 9:20

Superbe la modif. Les deux ensemble ça fait un sacré bestiau! Shocked
avatar
Ant-One
chef de dépôt
chef de dépôt

Messages : 166
Date d'inscription : 01/01/2016
Age : 35
Localisation : Neuchâtel

Voir le profil de l'utilisateur http://www.antoine-gobat.com

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par Jeff07 le Mar 6 Mar 2018 - 21:57

cheers Superbes bécanes !
Moi aussi sur ma GP38 AZL , j ai vite installé le pilote moyenant, qq coups de lime et une goutte de glue Wink
avatar
Jeff07
tortillard toutes gares
tortillard toutes gares

Messages : 470
Date d'inscription : 03/05/2012
Age : 46
Localisation : Ardeche

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par domi le Mar 6 Mar 2018 - 22:01

Bien vu Jeff. En revanche, as-tu laissé l'attelage AZL d'origine, impropre aux manoeuvres "hand off" ? J'ai pour ma part inséré un boîtier MTL sur la 1ère de mes GP 38 mais il n'y a pas beaucoup de place entre les bogies et l'extrémité de caisse, et ça dépasse pas mal... Sad

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3137
Date d'inscription : 01/12/2009
Age : 54
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par Jeff07 le Mar 6 Mar 2018 - 22:05

J ai un peu honte de te dire sa a toi, mais vu la majorité de materiel Marklin sur mon reseau , j ai laissé l AZL a l avant et mis un MTL compatible Marklin a l arriere de la loc What a Face
avatar
Jeff07
tortillard toutes gares
tortillard toutes gares

Messages : 470
Date d'inscription : 03/05/2012
Age : 46
Localisation : Ardeche

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par domi le Mar 6 Mar 2018 - 22:07

Ben, ça se défend, vu que la majorité du matos de ton réseau est de chez la Mère Kline... Wink

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3137
Date d'inscription : 01/12/2009
Age : 54
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par Bapt45 le Sam 10 Mar 2018 - 15:42

Domi,

Aurais-tu une photo du dessous de la bête, histoire de voir ce que cela donne avec la modif?

@+
avatar
Bapt45
chef de dépôt
chef de dépôt

Messages : 229
Date d'inscription : 16/01/2016
Localisation : Olivet (45)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par domi le Sam 10 Mar 2018 - 22:59

Te fais ça sous très peu. Wink Qu'est-ce qui t'intéresse avec la vue du dessous ? Smile

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3137
Date d'inscription : 01/12/2009
Age : 54
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par Bapt45 le Dim 11 Mar 2018 - 8:58

Hello!

La partie modifié côté pilot. En fait, j'hésite a travailler le bogie de rechange fourni et garder le bogie d'origine intact, mais il faut que je démonte la bête.
Et je visualise pas trop le nouveau boîtier d'attelage Wink

@+
avatar
Bapt45
chef de dépôt
chef de dépôt

Messages : 229
Date d'inscription : 16/01/2016
Localisation : Olivet (45)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par domi le Dim 11 Mar 2018 - 23:11

On peut en effet utiliser le bogie de rechange fourni. Il faut décliper l'attache qui relie les deux demi-châssis du côté du bogie à changer. On écarte alors un tout petit peu les deux demi-châssis, et le bogie se retire très facilement. On remet en place tout aussi facilement le nouveau bogie, on reclipe l'attache et le tour est joué. C'est en fait ce que j'ai fait pour ma GE, il y a dix jours dans ma chambre d'hôtel... Smile

Je poste demain la photo demandée. Wink

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3137
Date d'inscription : 01/12/2009
Age : 54
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Changement attelage / pose chasse-neige sur SD70ACe AZL

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
