Probléme de branchement

Aller en bas

Probléme de branchement Empty Probléme de branchement

Message par asterlion le Dim 13 Mai 2018 - 14:48

Bonjour à tous,

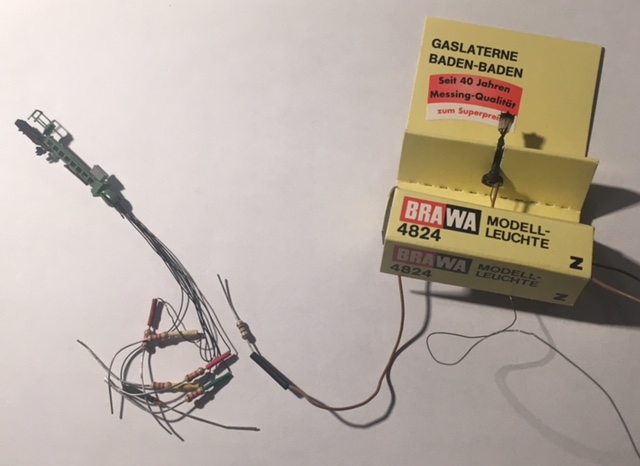

J'aimerais connecter ses 2 élément (signalisation et lampadaire) mais malgré mes recherche, je ne trouve pas de solution.
D'avance merci.

Probléme de branchement Img_6513

asterlion
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 33
Date d'inscription : 03/05/2018

Revenir en haut Aller en bas

Probléme de branchement Empty Re: Probléme de branchement

Message par manuf71 le Dim 13 Mai 2018 - 15:17

Désolé asterlion, j'ai déjà branché des lumières Märklin mais jamais de Brawa...  Rolling Eyes

Il n'y a aucune notice dans la boîte?  scratch

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
manuf71
manuf71
pilote de TGV

Messages : 5905
Date d'inscription : 27/12/2012
Age : 48
Localisation : Valais, Suisse

http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Probléme de branchement Empty Re: Probléme de branchement

Message par asterlion le Dim 13 Mai 2018 - 15:18

Oui sinon je ne demanderais pas mais c'est en allemand

asterlion
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 33
Date d'inscription : 03/05/2018

Revenir en haut Aller en bas

Probléme de branchement Empty Re: Probléme de branchement

Message par asterlion le Dim 13 Mai 2018 - 15:31

et surtout aucun schéma !

asterlion
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 33
Date d'inscription : 03/05/2018

Revenir en haut Aller en bas

Probléme de branchement Empty Re: Probléme de branchement

Message par Fox le Dim 13 Mai 2018 - 16:17

Pour ta lanterne Brawa, c'est du 10 V alternatif donc tu branches sur la sortie accessoires de ton transfo Marklin.
Le cable brun avec la resistance au (-), le cable noir au (+)
Fox
Fox
tortillard toutes gares
tortillard toutes gares

Messages : 305
Date d'inscription : 08/12/2016
Age : 52
Localisation : Ile de France

Revenir en haut Aller en bas

Probléme de branchement Empty Re: Probléme de branchement

Message par Fox le Dim 13 Mai 2018 - 16:21

Probléme de branchement Image107
Fox
Fox
tortillard toutes gares
tortillard toutes gares

Messages : 305
Date d'inscription : 08/12/2016
Age : 52
Localisation : Ile de France

Revenir en haut Aller en bas

Probléme de branchement Empty Re: Probléme de branchement

Message par asterlion le Dim 13 Mai 2018 - 16:24

Fox a écrit:Probléme de branchement Image107

Merci pour la réponse, pour le fil brun j'avais compris mais c'est pour raccorder le fil très fin. Là je ne comprends toujours pas. C'est la première fois que je fais ça donc question certainement débile pour certain Smile

asterlion
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 33
Date d'inscription : 03/05/2018

Revenir en haut Aller en bas

Probléme de branchement Empty Re: Probléme de branchement

Message par Fox le Dim 13 Mai 2018 - 16:36

Pour la signalisation, c'est plus compliqué, car elle agit en fonction ou non de l'alimentation de la voie (sectionnement).
Il te faut en réalité deux alimentations, l'une en 10 V et l'autre en 16 V.
Le 10 V pour l'alimentation des diodes du signal, et le 16 V pour alimenter le télérupteur 7244 qui permettra de commuter les feux.

Probléme de branchement Image108
Probléme de branchement Image109
Fox
Fox
tortillard toutes gares
tortillard toutes gares

Messages : 305
Date d'inscription : 08/12/2016
Age : 52
Localisation : Ile de France

Revenir en haut Aller en bas

Probléme de branchement Empty Re: Probléme de branchement

Message par Fox le Dim 13 Mai 2018 - 16:39

asterlion a écrit:
Fox a écrit:Probléme de branchement Image107

Merci pour la réponse, pour le fil brun j'avais compris mais c'est pour raccorder le fil très fin. Là je ne comprends toujours pas. C'est la première fois que je fais ça donc question certainement débile pour certain Smile

Il te faut un boitier interrupteur 72730 et une plaque de dérivation Marklin pour récupérer ton alimentation transfo accessoires.
Sinon, tu branches ton lampadaire directement sur la sortie accessoires de ton transfo. mais il restera allumé en permanence.
Fox
Fox
tortillard toutes gares
tortillard toutes gares

Messages : 305
Date d'inscription : 08/12/2016
Age : 52
Localisation : Ile de France

Revenir en haut Aller en bas

Probléme de branchement Empty Re: Probléme de branchement

Message par asterlion le Dim 13 Mai 2018 - 16:47

Ok merci beaucoup je vais faire ça.

asterlion
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 33
Date d'inscription : 03/05/2018

Revenir en haut Aller en bas

Probléme de branchement Empty Re: Probléme de branchement

Message par Fox le Dim 13 Mai 2018 - 16:48

Probléme de branchement Image110
Fox
Fox
tortillard toutes gares
tortillard toutes gares

Messages : 305
Date d'inscription : 08/12/2016
Age : 52
Localisation : Ile de France

Revenir en haut Aller en bas

Probléme de branchement Empty Re: Probléme de branchement

Message par Fox le Dim 13 Mai 2018 - 16:49

Bon courage !
Fox
Fox
tortillard toutes gares
tortillard toutes gares

Messages : 305
Date d'inscription : 08/12/2016
Age : 52
Localisation : Ile de France

Revenir en haut Aller en bas

Probléme de branchement Empty Re: Probléme de branchement

Message par asterlion le Dim 13 Mai 2018 - 16:50

Merci et bon week-end

asterlion
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 33
Date d'inscription : 03/05/2018

Revenir en haut Aller en bas

Probléme de branchement Empty Re: Probléme de branchement
