Rokuhan shorty Empty Rokuhan shorty

Message par jhbf Sam 25 Jan 2020 - 11:25

Bonjour
En visitant le site Rokuhan, j'ai découvert les shorty. Le concept modulaire est intéressant : poser une cabine sur un chassis motorisé, cela permet de personnaliser du matériel roulant. Avec l'impression 3D... cela donne des idées. Le réalisme n'a pas l'air d'être la priorité dans cette série. Mais tout dépend de l'objectif.
Est-ce que quelqu'un a déjà testé ?
Le prix d'un châssis motorisé est très bas comparé au prix d'une loco classique. D'où vient la différence de prix, techniquement ?
Et la durabilité ?
L'avantage c'est un rayon de courbe ultra serré, sympa pour un mini réseau.
Des idées sur le sujet ?
jhbf
jhbf
jhbf
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 86
Date d'inscription : 18/01/2020
Age : 65
Localisation : Cergy

Revenir en haut Aller en bas

Rokuhan shorty Empty Rokuhan Shorty

Message par UbiMinor(maiorCessat) Sam 25 Jan 2020 - 15:14

J'ai fait de nombreux modèles en utilisant le shorty rokuhan.

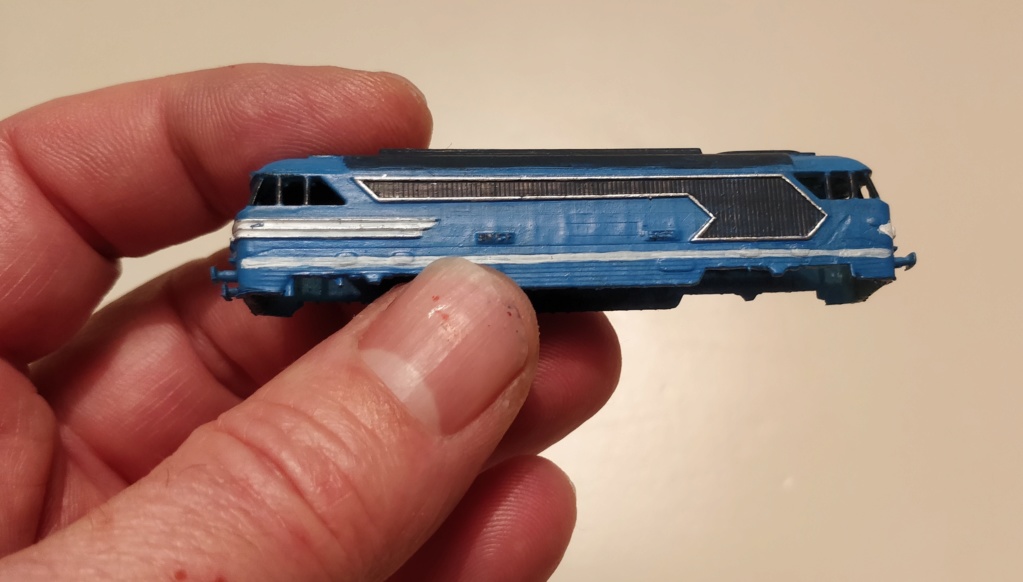

L'un des derniers est le BB67309.
C'est un modèle réalisé en impression 3D et utilise un châssis fait maison dans lequel les composants rokuhan (bogies, moteur, pcb) sont montés sans modification.
Ce sont des photos du premier test, peintes rapidement.
Rokuhan shorty Img_2046
Rokuhan shorty Img_2044
Rokuhan shorty Img_2045
Rokuhan shorty Img_2047
Rokuhan shorty Img_2048

Même juste avec un moteur à bogie, il conduit mon TALGO VI


Le châssis et la carrosserie de la locomotive sont disponibles sur  shapeways.
UbiMinor(maiorCessat)
UbiMinor(maiorCessat)
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 19
Date d'inscription : 25/01/2020

ZFRANK aime ce message

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par jhbf Sam 25 Jan 2020 - 15:26

Sympathique. Merci. Je vais aller visiter votre site. jhbf
jhbf
jhbf
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 86
Date d'inscription : 18/01/2020
Age : 65
Localisation : Cergy

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par ptitrainrouge Sam 25 Jan 2020 - 18:21

c'est aussi très utilisé aux US pour produire des locos de triage (switchers); certains sont même arrivés à les digitaliser;
https://www.youtube.com/watch?v=u6QKJoPAlK4&index=11&list=PL5rEPZDRS2DrIFOcqp-bBpwOP2m6eEE62

https://www.youtube.com/watch?time_continue=1&v=9skBu1D1EmE&feature=emb_logo
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 956
Date d'inscription : 22/09/2018
Age : 59

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par oliv30330 Dim 26 Jan 2020 - 8:54

Super boulot!!!!
oliv30330
oliv30330
chauffeur grande ligne
chauffeur grande ligne

Messages : 3061
Date d'inscription : 08/02/2012
Age : 61
Localisation : Laudun (30)

http://www.old-modeles.mozello.com

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par oliv30330 Dim 26 Jan 2020 - 8:55

La caisse 3d provient de quel dessinateur?
oliv30330
oliv30330
chauffeur grande ligne
chauffeur grande ligne

Messages : 3061
Date d'inscription : 08/02/2012
Age : 61
Localisation : Laudun (30)

http://www.old-modeles.mozello.com

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par UbiMinor(maiorCessat) Dim 26 Jan 2020 - 11:19

Merci à tout le monde
oliv30330 a écrit:La caisse 3d provient de quel dessinateur?
Je suis le dessinateur de tout ce que je fais. C'est comme ça que j'aime ce hobby: tout seul
Je dessin et imprime tout à la maison  (j'ai 3 imprimantes 3D), puis je fais les modèles disponibles sur  shapeways pour mes amis, uniquement par transaction privée et sans but lucratif.

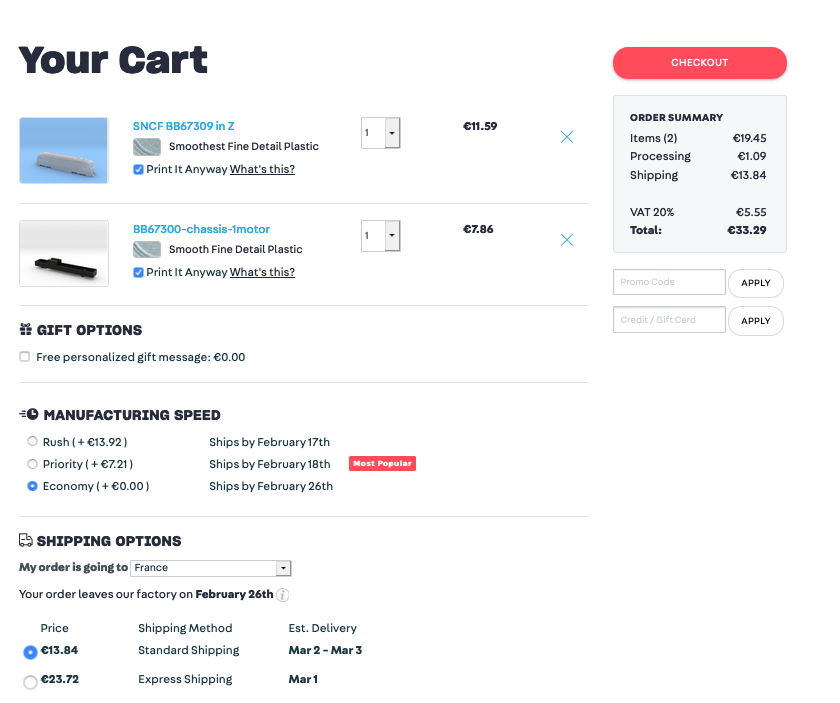

Les deux parties de la SNCF BB67309 sont sur:

  • caisse
  • chassis

Ciao
G.
UbiMinor(maiorCessat)
UbiMinor(maiorCessat)
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 19
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par oliv30330 Dim 26 Jan 2020 - 13:02

Bjr Ubiminor
je viens d'explorer ton site : magnifique!!! l'utilisation des Shorty de Rokuhan est une super idée, bravo!!!
Commande a suivre... Very Happy Very Happy Very Happy
oliv30330
oliv30330
chauffeur grande ligne
chauffeur grande ligne

Messages : 3061
Date d'inscription : 08/02/2012
Age : 61
Localisation : Laudun (30)

http://www.old-modeles.mozello.com

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par Ant-One Mar 28 Jan 2020 - 20:06

Je n’ai pas de retour d’expérience sur la durée, mais j’ai récemment motorisé une future rame Domino avec deux Shorty.

Rokuhan shorty 55364c10
Rokuhan shorty 6bea6910
Ant-One
Ant-One
tortillard toutes gares
tortillard toutes gares

Messages : 332
Date d'inscription : 01/01/2016
Age : 40
Localisation : Neuchâtel

http://www.antoine-gobat.com

manuf71 et Eric68 aiment ce message

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par geoff440 Mer 29 Jan 2020 - 5:12

On dirait du C4 Ant-one 😄 si tu mets le courant ça saute Wink
Plus sérieusement, les shorty sont compatibles avec les contrôleurs normal ?
Parce que j'ai vu aussi un petit contrôleur a pile avec fonction réduite, je croyais que c'était celui pour shorty
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 784
Date d'inscription : 05/12/2016
Age : 47
Localisation : Liège

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par Jan Kytop Mer 29 Jan 2020 - 18:53

geoff440 a écrit:On dirait du C4 Ant-one 😄 si tu mets le courant ça saute Wink
Plus sérieusement, les shorty sont compatibles avec les contrôleurs normal ?
Parce que j'ai vu aussi un petit contrôleur a pile avec fonction réduite, je croyais que c'était celui pour shorty

Le shorty fonctionne exactement comme un châssis Marklin.
J'ai un shorty, monté sur un engin blindé sur rail qui a tourné plusieurs heures en expo sans problème avec un transfo Marklin. Seul bémol, il ne peut pas tirer beaucoup de wagons.
Jan Kytop
Jan Kytop
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 878
Date d'inscription : 19/07/2015
Age : 65
Localisation : Aix en Provence

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par Ant-One Jeu 30 Jan 2020 - 10:31

geoff440 a écrit:On dirait du C4 Ant-one 😄 si tu mets le courant ça saute Wink
Plus sérieusement, les shorty sont compatibles avec les contrôleurs normal ?
Parce que j'ai vu aussi un petit contrôleur a pile avec fonction réduite, je croyais que c'était celui pour shorty

C’est vrai que ça ressemble à ça! Very Happy

La pâte verte c’est une pâte de plomb pour alourdir le tout. J’ai rajouter un décodeur sonore de chez Esu d’où les fils.
Ant-One
Ant-One
tortillard toutes gares
tortillard toutes gares

Messages : 332
Date d'inscription : 01/01/2016
Age : 40
Localisation : Neuchâtel

http://www.antoine-gobat.com

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par geoff440 Jeu 30 Jan 2020 - 15:22

Ant-One a écrit:
geoff440 a écrit:On dirait du C4 Ant-one 😄 si tu mets le courant ça saute Wink
Plus sérieusement, les shorty sont compatibles avec les contrôleurs normal ?
Parce que j'ai vu aussi un petit contrôleur a pile avec fonction réduite, je croyais que c'était celui pour shorty

C’est vrai que ça ressemble à ça! Very Happy

La pâte verte c’est une pâte de plomb pour alourdir le tout. J’ai rajouter un décodeur sonore de chez Esu d’où les fils.

Le son sort d'ou ?
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 784
Date d'inscription : 05/12/2016
Age : 47
Localisation : Liège

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par domi Jeu 30 Jan 2020 - 17:59

Sympa cette 67000. Que donne-t-elle à vitesse très basse (5 km/h échelle) ? Smile

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 4144
Date d'inscription : 01/12/2009
Age : 59
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par UbiMinor(maiorCessat) Jeu 30 Jan 2020 - 19:07

Jan Kytop a écrit:... Seul bémol, il ne peut pas tirer beaucoup de wagons.
Je ne peux pas dire combien le BB67403 va tirer. Outre le Talgo, je n'ai pas essayé d'autres trains.
J'ai fait quelques châssis avec le Shorty et ils ont bien fonctionné. Tout dépend du poids de la locomotive.
voici un NS610 (un switcher whitcomb de 65 tonnes comme ceux de EDF et de le Chemin de Fer de la Vallée de l’Eure BB8082), également fait avec un Shorty, tirant un convoi de wagons.



À propos de la basse vitesse. Il peut se déplacer très lentement.
je ferai une vidéo quand je serai de retour à la maison.

ciao
G.


Dernière édition par UbiMinor(maiorCessat) le Ven 31 Jan 2020 - 10:04, édité 1 fois
UbiMinor(maiorCessat)
UbiMinor(maiorCessat)
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 19
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par Ant-One Ven 31 Jan 2020 - 7:16

geoff440 a écrit:
Ant-One a écrit:
geoff440 a écrit:On dirait du C4 Ant-one 😄 si tu mets le courant ça saute Wink
Plus sérieusement, les shorty sont compatibles avec les contrôleurs normal ?
Parce que j'ai vu aussi un petit contrôleur a pile avec fonction réduite, je croyais que c'était celui pour shorty

C’est vrai que ça ressemble à ça! Very Happy

La pâte verte c’est une pâte de plomb pour alourdir le tout. J’ai rajouter un décodeur sonore de chez Esu d’où les fils.

Le son sort d'ou ?

Sur la photo il est pas encore installé. Celui de base était trop gros. J’ai commandé un plus petit qui va passer entre les deux blocs shorty qui a les bonnes dimensions.
Ant-One
Ant-One
tortillard toutes gares
tortillard toutes gares

Messages : 332
Date d'inscription : 01/01/2016
Age : 40
Localisation : Neuchâtel

http://www.antoine-gobat.com

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par geoff440 Sam 1 Fév 2020 - 8:49

Mais c'est avec le son qui provient du train ou d'une enceinte extérieur ?

Parce que j'imagine plutôt des tweets comme son du genre de baffle qui peut rentrer dans une caisse de la taille de nos trains, des sons grinçant, au mieux, une baffle plus grosse dans Un tender ou wagon derrière.
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 784
Date d'inscription : 05/12/2016
Age : 47
Localisation : Liège

Revenir en haut Aller en bas

Rokuhan shorty Empty Rokuhan Shorty

Message par UbiMinor(maiorCessat) Sam 1 Fév 2020 - 17:21

il existe plusieurs possibilités lors de l'utilisation d'un shorty. J'en ai utilisé plusieurs. Sur les photos vous voyez en haut un châssis BO-BO-BO (FS e633) avec 2 bogies avec deux moteurs. Au milieu un châssis BO-BO (FS D445) avec un seul moteur à double arbre. Dans le bas deux châssis BO-BO (RENFE 350) avec un seul bogie motorisé.
Rokuhan shorty Img_2053
Rokuhan shorty Img_2052
La configuration la plus chère est celle du milieu, car il faut acheter un moteur à double arbre et deux vis sans fin supplémentaires.
Ciao
G.
UbiMinor(maiorCessat)
UbiMinor(maiorCessat)
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 19
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par Jan Kytop Sam 14 Nov 2020 - 18:57

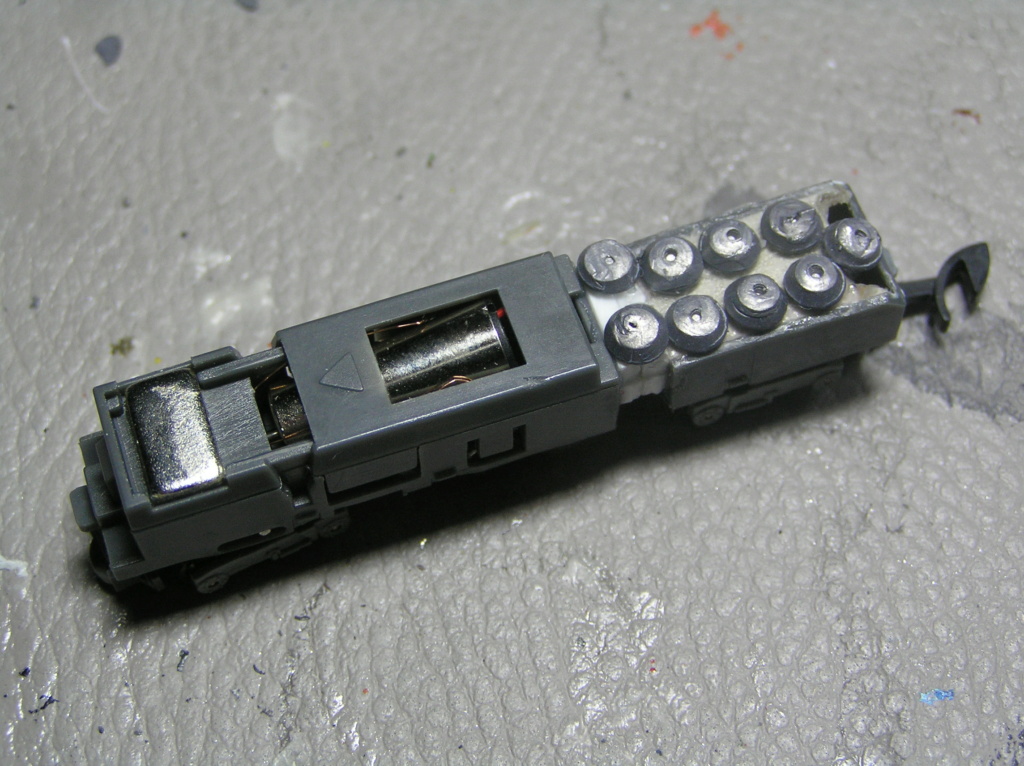

Je viens de modifier en l'allongeant un châssis moteur Rokuhan pour motoriser mon prochain modèle. j'ai démonté l'essieu non moteur et j'ai collé en arrière un essieu d'une unité non motorisée.

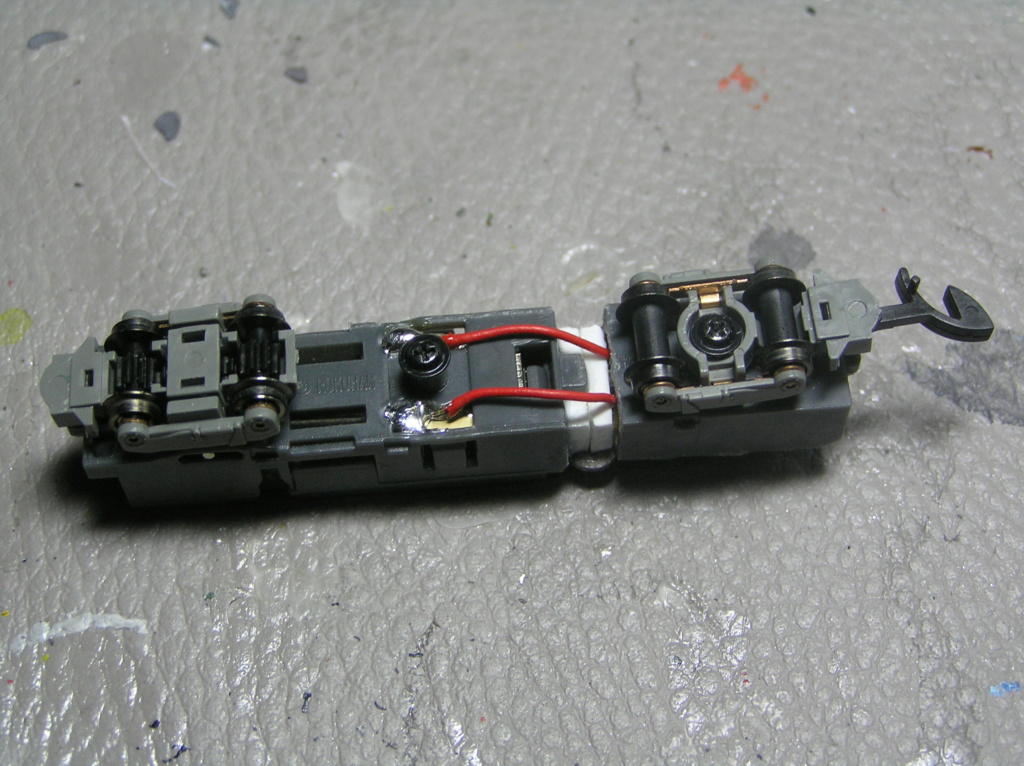

Notez les petits plombs pour alourdir et les fils soudés pour maintenir la connexion électrique avant-arriére.

Rokuhan shorty Pb140019

Rokuhan shorty Pb140020

Rokuhan shorty Pb140021

Rokuhan shorty Pb140022
Jan Kytop
Jan Kytop
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 878
Date d'inscription : 19/07/2015
Age : 65
Localisation : Aix en Provence

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par Papa Schultz Sam 14 Nov 2020 - 19:09

J'en ai commandé un aussi, pour motoriser l'autorail VH X2000 acheté chez Oliv30330, je vous dirais ce qu'il en est une fois fait.
Papa Schultz
Papa Schultz
tortillard toutes gares
tortillard toutes gares

Messages : 331
Date d'inscription : 12/08/2020
Age : 63
Localisation : PACA

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par oliv30330 Sam 14 Nov 2020 - 19:30

Oui c bien réalisé tt ça, tu l'as fait rouler ?
oliv30330
oliv30330
chauffeur grande ligne
chauffeur grande ligne

Messages : 3061
Date d'inscription : 08/02/2012
Age : 61
Localisation : Laudun (30)

http://www.old-modeles.mozello.com

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par Jan Kytop Sam 14 Nov 2020 - 21:48

oliv30330 a écrit:Oui c bien réalisé tt ça, tu l'as fait rouler ?

Oui, c'est testé y compris avec quelques wagons et OK.
Le fil électrique doit être très flexible pour ne pas gêner l'inscription en courbe de l'essieu porteur de la soudure.
Jan Kytop
Jan Kytop
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 878
Date d'inscription : 19/07/2015
Age : 65
Localisation : Aix en Provence

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par oliv30330 Sam 14 Nov 2020 - 23:41

c'était aussi ma réflexion Suspect Suspect Very Happy Very Happy
oliv30330
oliv30330
chauffeur grande ligne
chauffeur grande ligne

Messages : 3061
Date d'inscription : 08/02/2012
Age : 61
Localisation : Laudun (30)

http://www.old-modeles.mozello.com

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par phildc Ven 20 Nov 2020 - 11:49

Je me pose la question des attelages Marklin que je vois sur certaines photos. Comment fais-tu?
Je voudrais faire des carrosseries en 3D. Ai déjà essayé un petit autorail de modèle fantaisiste.
J'ai un peu de Rokuhan qui fonctionne nettement mieux que Mère Klin avec le transfo standard MK.

phildc
tortillard toutes gares
tortillard toutes gares

Messages : 351
Date d'inscription : 08/10/2020
Localisation : Bruxelles

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par Jan Kytop Ven 20 Nov 2020 - 17:29

phildc a écrit:Je me pose la question des attelages Marklin que je vois sur certaines photos. Comment fais-tu?
Je voudrais faire des carrosseries en 3D. Ai déjà essayé un petit autorail de modèle fantaisiste.
J'ai un peu de Rokuhan qui fonctionne nettement mieux que Mère Klin avec le transfo standard MK.

Le crochet de l'attelage Rokuhan est clipsé dans le boitier et peut être enlevé en tirant dessus dans l'axe pour le remplacer par un autre type. Rokuhan vend à cet effet des pochettes de crochets autres dont Marklin qui se clipse à la place de l'originel.
Jan Kytop
Jan Kytop
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 878
Date d'inscription : 19/07/2015
Age : 65
Localisation : Aix en Provence

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par phildc Ven 20 Nov 2020 - 18:18

Jan Kytop a écrit:
phildc a écrit:Je me pose la question des attelages Marklin que je vois sur certaines photos. Comment fais-tu?
Je voudrais faire des carrosseries en 3D. Ai déjà essayé un petit autorail de modèle fantaisiste.
J'ai un peu de Rokuhan qui fonctionne nettement mieux que Mère Klin avec le transfo standard MK.

Le crochet de l'attelage Rokuhan est clipsé dans le boitier et peut être enlevé en tirant dessus dans l'axe pour le remplacer par un autre type. Rokuhan vend à cet effet des pochettes de crochets autres dont Marklin qui se clipse à la place de l'originel.


Ok, merci. Personne n'a développé ou expérimenté une solution en impression 3D ?

phildc
tortillard toutes gares
tortillard toutes gares

Messages : 351
Date d'inscription : 08/10/2020
Localisation : Bruxelles

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par pifreko Ven 12 Fév 2021 - 19:38

Bonjour,
Je viens de découvrir le site et j'aimerais réaliser cette BB73609 mais je n'ai pas trouver les pièces sur shapeways. Faut-il faire une demande spéciale?
Merci pour votre réponse et mes félicitations pour vos réalisations
Pierre

pifreko

Messages : 1
Date d'inscription : 12/02/2021

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par oliv30330 Ven 12 Fév 2021 - 20:04

On a ce qu'il faut si tu veux : http://old-modeles.mozello.fr


Dernière édition par oliv30330 le Ven 12 Fév 2021 - 20:15, édité 1 fois
oliv30330
oliv30330
chauffeur grande ligne
chauffeur grande ligne

Messages : 3061
Date d'inscription : 08/02/2012
Age : 61
Localisation : Laudun (30)

http://www.old-modeles.mozello.com

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par UbiMinor(maiorCessat) Ven 12 Fév 2021 - 20:12

voici les coûts
Rokuhan shorty Screen14

À propos de l'achat des modèles, veuillez lire le texte standard suivant qui définit mes conditions.
Comme je ne fais aucun profit sur mes modèles, j'ai dû trouver un moyen de fonctionner avec le moins de problèmes / travailler de mon côté. Ces conditions sont acceptées par beaucoup et également rejetées par quelques-uns. Dans les deux cas, cela me convient: je n'ai pas besoin de vendre mes modèles.
Meilleures salutations
Gianfranco
---------------- texte standard -------------------------
J'avais une fois une boutique active sur Shapeways mais cela m'a fait perdre beaucoup de temps avec des rejets erratiques et j'ai donc arrêté de l'utiliser.

Cependant, depuis que j'ai suspendu les ventes dans la boutique, je fournis toujours des modèles aux demandeurs (normalement des amis ou des personnes qui partagent ma passion), comme toujours sans profit, mais dans les conditions suivantes:

   C'est moi qui commande les objets du demandeur aux voies de forme
   dans la commande, je précise qu'ils sont livrés directement au demandeur
   Je commande des articles UNIQUEMENT avec l'option print-it-anyway
   l'option print-it-anyway signifie que Shapeways imprimeront toujours l'objet, mais cela signifie également que l'objet ne peut pas être retourné / remplacé
   le demandeur me paie et je paie des moyens de transport, comme je ne fais aucun profit, je ne peux pas non plus subir de pertes
   le prix du (des) modèle (s) est dans le panier ci-joint

comment procéder par étapes:

   le demandeur fait sa demande par message à UbimiNor sur Shapeways.
   une fois la commande acceptée (je me réserve le droit de vendre mes modèles quand et comme j'aime), le demandeur:
       paie via paypal (option pour les amis) le même jour (pour éviter les problèmes de changement de prix par Shapeways)
       m'informe l'adresse et le numéro de téléphone (pour le courrier)
   lorsque le paiement complet arrive, je commande sur shapeways, si entre temps shapeways a augmenté le prix, j'attends la compensation de l'augmentation par le demandeur
   lorsque shapeways expédie, je communique le code de suivi au demandeur
   lorsque le demandeur reçoit, j'attends un commentaire sur la qualité des modèles
UbiMinor(maiorCessat)
UbiMinor(maiorCessat)
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 19
Date d'inscription : 25/01/2020

pifreko aime ce message

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par jef34 Dim 4 Avr 2021 - 19:59

Quelle tension maximale supportent les Rokuhan Shorty ??

jef34

Messages : 6
Date d'inscription : 27/08/2014

Revenir en haut Aller en bas

Rokuhan shorty Empty Re: Rokuhan shorty

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
