Potence unifiée SNCF 2 voies

Message par Bourrac le Mer 2 Nov 2011 - 22:50

Bonsoir à tous,

Voici ce que j'ai trouvé dans mes recherches de potences SNCF :

http://yves.querol.free.fr/Train_web/5-Construction%20d'une%20potence/

Il y a non seulement le détail de la réalisation, mais aussi les plans complets à imprimer. Le tout en Z, tel quel !

Au regard de mes maigres compétences, les cotes me paraissent justes.

L'auteur propose une impression sur papier transparent, pour éviter l'écueil des rambardes à découper.

Je crois qu'il y a là du tout cuit pour une éventuelle réalisation en métal photodécoupé ! Cool
Peut-être quelqu'un aurait-il une bonne adresse d'artisan ? Je ne sais pas à partir de quel seuil ce serait "rentable".
avatar
Bourrac
pilote de TGV

Messages : 6050
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Potence unifiée SNCF 2 voies

Message par Invité le Jeu 3 Nov 2011 - 18:00

Superbe !
Pour le bidule, voir éventuellement dans un club.

Invité
Invité


Revenir en haut Aller en bas

Re: Potence unifiée SNCF 2 voies

Message par 184mm le Sam 14 Jan 2012 - 18:04

Zalut à touZ,

Je vais demander le prix pour une impression 3D sachant que le prix dépend du volume de matière et du niveau de détails.

Pour la grille du dessus, elle srait trop fragile mais pourrait être réalisée en treillis de filtration.

Qu'en pensez-vous ?

Michel[img][/img]
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Potence unifiée SNCF 2 voies

Message par Bourrac le Dim 15 Jan 2012 - 21:58

La photo est un peu petite mais c'est prometteur !!! Si tu as un contact je ne saurais assez t'encourager !!!

Nous avons eu un échange par mp au sujet du type de potence dont il s'agissait. Si je me souviens bien, c'est ici un modèle "long", moins courant que le "court" (3 trous ovales d'un côté, 9 de l'autre). Tu avais très justement remarqué que le modèle long était utilisé pour une signalisation placée à droite des voies, donc là où une implantation classique à gauche était impossible.
Je crois qu'on rencontre plus fréquemment des potences courtes.

En même temps "qui peut le plus peut le moins" : un modèle "long" peut peut devenir "court" en le ponçant... donc à mon avis c'est un bon choix et je suis impatient du résultat du devis !!!
avatar
Bourrac
pilote de TGV

Messages : 6050
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Potence unifiée SNCF 2 voies

Message par 184mm le Lun 16 Jan 2012 - 9:50

Zalut à touZ,
http://www.impression-3d.com/contact/acces/

Leur travail semble impeccable mais j'attend des résultats sous peu ayant commandé des pièces assez complexes à usiner.
Ce sont des disques Diam 102,6 x 6mm largement évidés et défoncés avec des bossages et de nombreux chamfreins et congés.
La précision demandée est la moindre car ce sont des intercalaires sans importance de précision.
Le prix de l'offre est de +-25€/pièce pour 5 pièces.
L'estimation rapide pour le même disque plein était de +-40€.

La personne de contact est Erwan, garçon très agréable.

si tu cliques sur l'image de mon post précédent, miracle, l'image s'agrandit ... Je n'ai pas réussi à l'insérer normalement, honte à moi ...

Michel


Dernière édition par 184mm le Mer 18 Jan 2012 - 22:29, édité 1 fois
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Potence unifiée SNCF 2 voies

Message par 184mm le Lun 16 Jan 2012 - 10:00

Suite du post.

Il ne faut rien poncer pour faire une potence courte mais modifier le dessin .

Le dessin présenté a été fait uniquement pour avoir une idée de la faisabilité et du prix en omettant les détails.

Les rambardes du dessus sont considérées a exécuter en fil de laiton car comme pour la grille la fragilité serait ecessive.

Michel
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Potence unifiée SNCF 2 voies

Message par Bourrac le Lun 5 Mar 2012 - 21:40

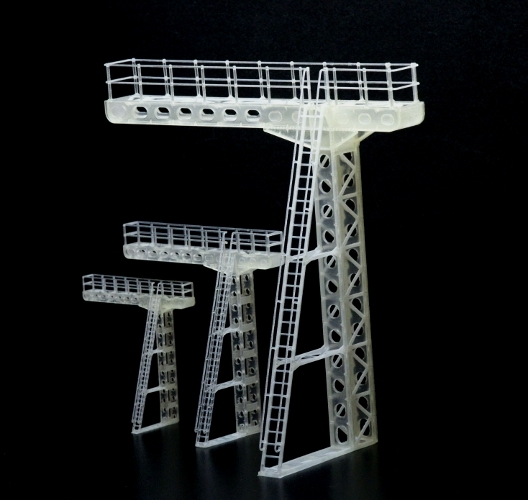

Bon ben voilà, une firme a réalisé un prototype de la potence unifiée 2 voies "courte" (c'est-à-dire positionnée à gauche des voies, donc la plus courante).
