La fabrication d'arbres en ficelle

Message par Patrick 76150 le Jeu 3 Nov 2011 - 18:04

La fabrication d'arbres en ficelle de cuisine ?L'idée peut paraître étrange ! Mais il suffit de construire sont premier arbre pour s’apercevoir que monsieur Didier Néel a eut une idée de génie et que les résultats sont excellents ! L'article qu'il a écrit à ce sujet est paru dans Loco-Revue n° 753 d'avril 2010 (mon magasine de référence avec le Train, où certains auteurs sont des artistes ingénieux)

Quelques photos extraites :

Ses outils

Ses troncs

Ses résultats

Son diorama

A l'outil inventé par monsieur Néel, j'y ai ajouté, ce que je pense être, quelques amélioration.


Le"métier à arbres" tel que je l'ai modifié pour du HO et O

Et une visite sur les sites :
http://www.hamblenne.be/Cat_arbres_ornements.htm et http://www.lesarbres.fr (Si le premier apporte la forme et la structure des arbres, le second offre des précisions sur l'écorce et les feuilles -types et couleurs-), nous permet de ne pas créer un arbre, mais une essence précise. Ainsi, si un spécialiste voit notre œuvre, il n'aura pas la question : C'est quoi ça ?

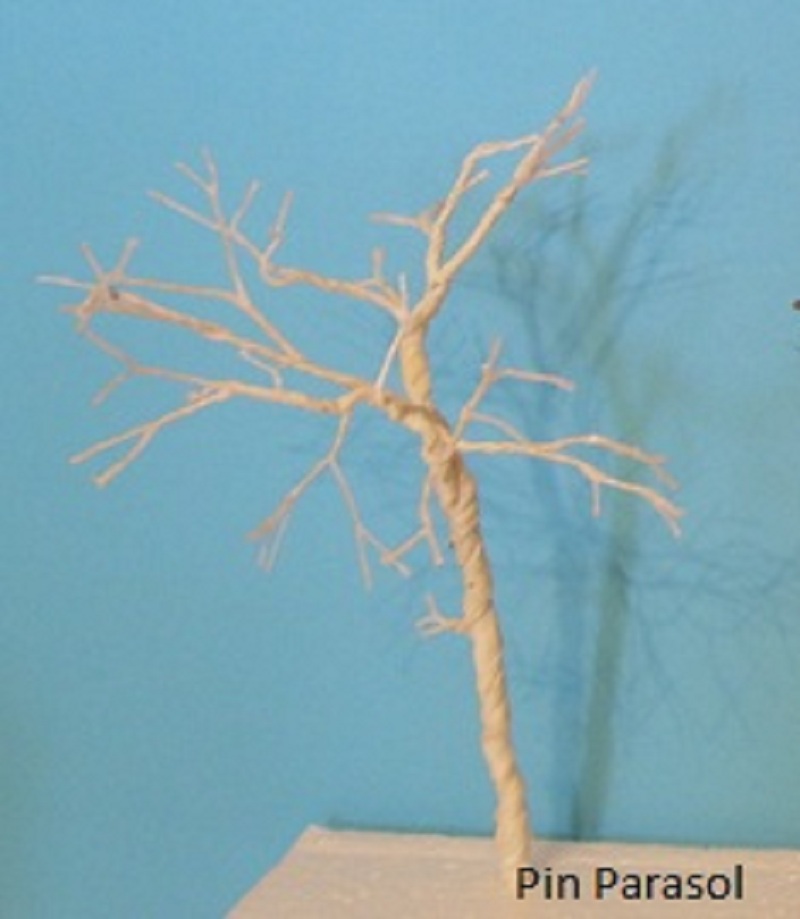

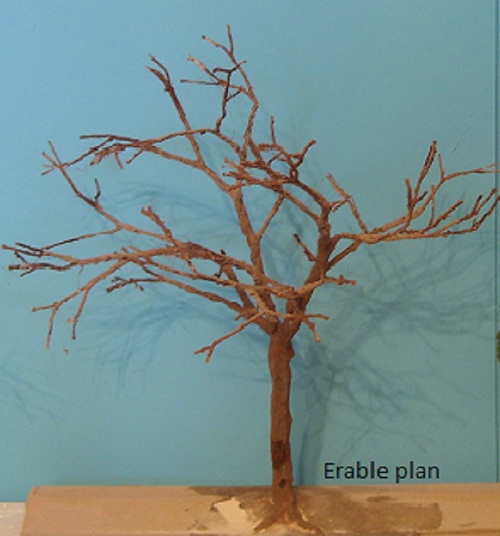

Les quelques arbres que j'ai fabriqués....(bien sur, sur les photos, il sont en HO)

Brut, sans enduit ni couleurs.



Et un conifère. Le tronc à été amélioré depuis...

Dès ce soir j'essaie de le reprendre, le construire pour notre échelle et de faire mes premiers troncs. En espérant un résultat positif, nous nous retrouverons bientôt quelque soit la réussite....

A bientôt
Patrick76150

Patrick 76150
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 42
Date d'inscription : 01/11/2011
Age : 66
Localisation : Région Rouennaise

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: La fabrication d'arbres en ficelle

Message par riton43 le Jeu 3 Nov 2011 - 18:32

sympa l'outil, moi il me faut une dizaine d'arbres pour compléter mon réseau ... je vais attendre avec impatience ton tuto bounce
avatar
riton43
tortillard toutes gares
tortillard toutes gares

Messages : 343
Date d'inscription : 19/11/2009
Age : 36
Localisation : Vorey, Haute-Loire

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: La fabrication d'arbres en ficelle

Message par Patrick 76150 le Dim 6 Nov 2011 - 11:15

Bonjour,

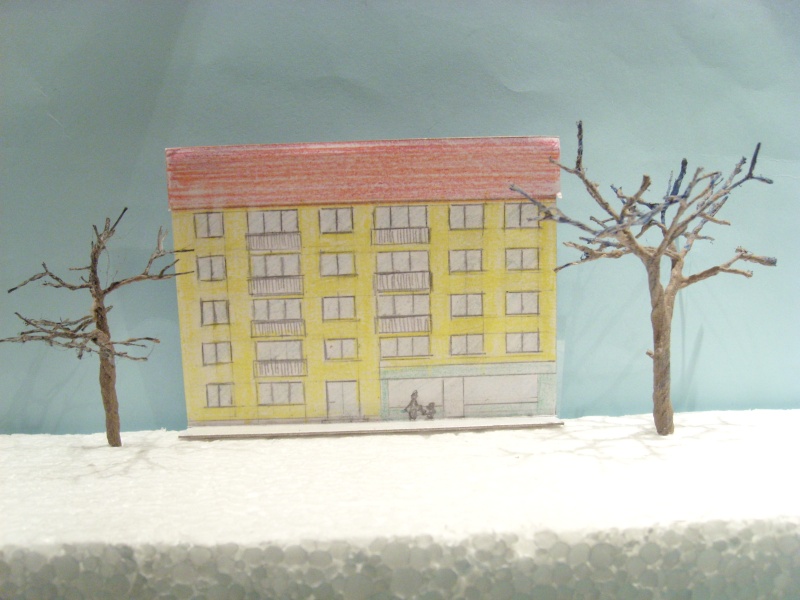

Les essais faits, il est possible de faire des arbres en Z avec la méthode de la ficelle ! La preuve:



Photo non redressée ni découpée

L'arbre de gauche, sans ressembler à une essence précise (et un peu raté) est le plus près de ce que l'on trouvera en ville. N'ayant aucune référence en Z, je n'ai pu que dessiner un collectif (R+4) au 1/220ème pour servir de référence. En tournant un fil dans le sens inverse de son toron et avec une pointe sèche pour séparer les fibres, il est possible de faire des branches très fines. Un petit topo sur la construction de nos arbres va suivre...

A bientôt
Patrick

Patrick 76150
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 42
Date d'inscription : 01/11/2011
Age : 66
Localisation : Région Rouennaise

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fabrication d'arbres en Z: L'outillage

Message par Patrick 76150 le Dim 6 Nov 2011 - 13:15

Les outils :

Le principal, que j'aurais envie d'appeler « métier »

Par rapport au métier prévu pour le HO et O, le métier d'origine à été modifié, rapetissé. Il s'agit là d'une longueur d'aggloméré de 245x70x30 mm (récupération), qui peut être diminué à 140 mm de long. La hauteur de l'arbre étant lié à la longueur du métier. Mais sur 120 mm utile, l'arbre fera moins de 80 mm, en effet les fils le constituant sont torsadés et les branches s'en vont dans tous les sens.
La plus grande surface est percée de trous espacés de 15 mm (moins est inutile, les doigts ne passeront plus) qui me servent à installer des pinces « croco » miniatures soudées sur des longueurs de métal faisant 200 mm récupérées (elles aussi) sur un cintre, pour maintenir les branches. (Nous verrons le principe sur la construction du tronc) Sur l'un des cotés une autre pince sera installée pour mettre l'arbre en position verticale pour la finition de sa forme. N'oublions pas que ce dernier est travaillé à plat et à l’horizontale.

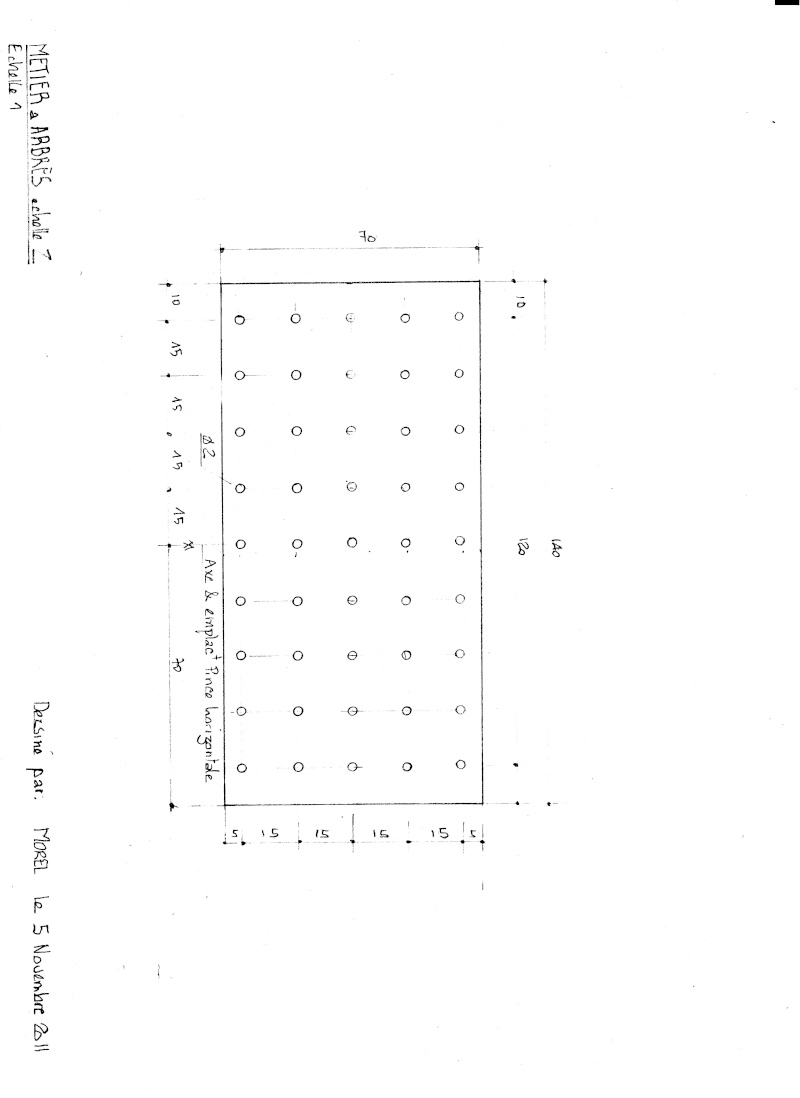

Le plan

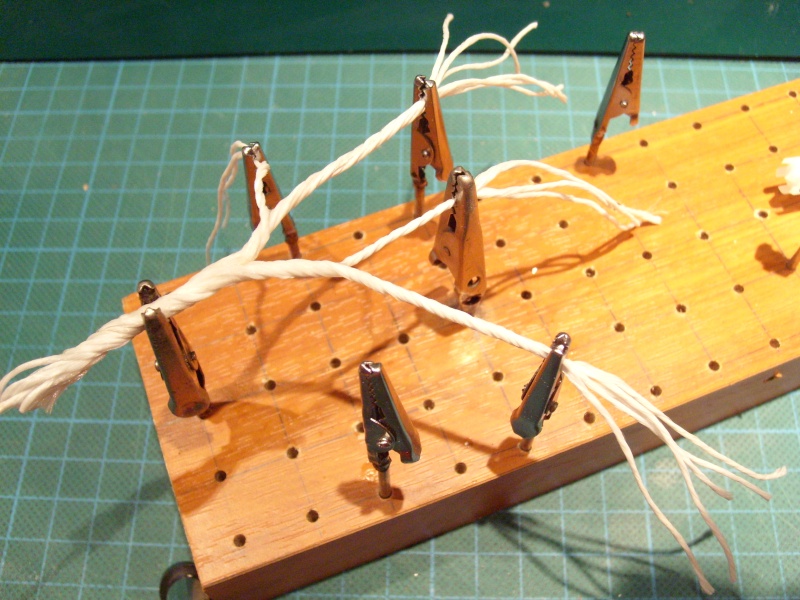

Vue sur le métier (en cours de travail)
Pour qui n'a pas de perceuse sur colonne, je me propose de fournir gratuitement le métier percé, seuls les frais d'envois seront à charge. Je puis aussi voir si je trouve ces pinces « croco ». Les miennes ont été récupérées sur un porte photos, d'une solderie. (une dizaine de pinces pour 2 €)

Une truelle fabriquée en plasticard. Chacun utilisera les matériaux qu'il a de disponibles pour sa fabrication. Celle représentée fait 12 mm à la base, 5 au bout pour 40 mm de long.

Bien sur ces deux outils peuvent encore être améliorés...


Les matériaux :
Ficelle de cuisine en viscose blanche de marque Évoé (ce que j'ai trouvé chez U -pub gratuite, le magasin est à 300 m de chez moi.)
De la colle cyano (acheté en tube de 3 gr en solderie (inutile de mettre de la marque, ni plus cher les résultats sont les mêmes)
De la colle à bois diluée (30% d'eau, 3 gouttes de savon liquide)
De l'enduit de lissage tout prêt en tube
Un pinceau brosse de 5 à 6 mm de large
Des tubes de peinture acrylique.
Il peut être utile de prévoir un coton ou un chiffon et de l’acétone près de soi, en cas de collage de doigts. Ce même chiffon servira à retirer excédent de colle pour ne pas faire de sur épaisseur.

Le prochain chapitre sera sur la création du tronc.
Toutes critiques constructives, s'entend, et sujétions seront les bienvenues.
Ainsi que vos expériences et résultats;


Patrick 76150
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 42
Date d'inscription : 01/11/2011
Age : 66
Localisation : Région Rouennaise

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: La fabrication d'arbres en ficelle

Message par riton43 le Dim 6 Nov 2011 - 13:34

je vais suivre avec attention ton tuto ... study
trés complet ...
avatar
riton43
tortillard toutes gares
tortillard toutes gares

Messages : 343
Date d'inscription : 19/11/2009
Age : 36
Localisation : Vorey, Haute-Loire

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: La fabrication d'arbres en ficelle

Message par 184mm le Dim 6 Nov 2011 - 15:21

Que dire de mieux que riton 43 ?
Quel est plus ou moins le temps de réalisation d'un arbre ?
Quelle longueur de ficelle faut-il pour un arbre ?
Je ne comprend pas très bien comment de la dernière photo on peut arriver à un arbre mais ma patience me permettra d'attendre la suite ...
Amicalement,
Michel
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: La fabrication d'arbres en ficelle

Message par Bourrac le Lun 7 Nov 2011 - 21:48

Je suis impatient de voir moi aussi ! Very Happy
avatar
Bourrac
pilote de TGV

Messages : 5894
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Fabrication des troncs

Message par Patrick 76150 le Mar 8 Nov 2011 - 13:29

Bonjour,

Si hier je n'ai donné aucun signe de vie c'est parce que le lundi est réservé à Handicaps et Loisirs. En plus de l'après midi passé avec nos amis, j'ai eut deux rendez vous en vue de notre déménagement vers la maison des association, courant janvier. J'ai rencontré le responsable ce ce lieu et, en soirée, une réunion avec l'adjointe et le service « Vie associative ». Tout c'est très bien passé ! Si je n'ai pu discuter avec l'adjointe, accaparée par ailleurs, j'ai vaguement parlé de mon projet d'expo avec la directrice du service. Rien de négatif, à priori, mais rien de décisif ! A cette expo, j'aimerais y trouver du Z, mon diorama ne sera sans doute pas prêt pour mars 2012... En revanche, si l'un d'entre vous habite en, ou près de la Normandie, je l'invite ! Participation au frais de déplacement, repas des samedi et dimanche midi offert, repas de gala (à charge du convive) le samedi soir. Les modalités précises pourront être données, comme les frais exacts de déplacements et l'éventuel logement.
(nota pour nos administrateurs : Cette information peut être placée à leur bon vouloir)

Revenons à la construction de nos arbres :

Construction du tronc :

Selon la hauteur du tronc et son diamètre choisi les tours de fil et la position des pinces varie. En prenant pour référence la première pince, centrée au milieu de l'extrémité, le plus grand arbre (qui illustre ce commentaire) a demandé dix tours de ficelles sur les deux autres pinces situées sur la huitième rangée de trous (soit une longueur d’à peu près 3 m, pour simple information) le second arbre huit tours sur la sixième rangée.



Selon la taille prévue et l'espèce choisir le nombre de tour et la rangée peuvent varier d'un arbre à l'autre. Un chêne millénaire réclamera un nombre de tours important sur une faible longueur, donc sur un nombre de rangées réduites. En effet, ces chênes, durant leurs existences, ont subi de nombreux coup de foudre réduisant leur hauteur.
Notre paquet de fil maintenu par la première pince les boucles extrêmes sont coupées.



Un premier toron est maintenu serré près de la pince pour recevoir sur deux dizaines de millimètres sa goutte de super-glu. Ce premier toron, après avoir été retiré de la seconde pince, est divisé pour la construction des premières « maîtresses » branches, maintenues par des pinces, recollage, sur quelques millimètres. Retrait d'une première pince pour diviser cette première branche, divisions maintenues avant collage. Etc.

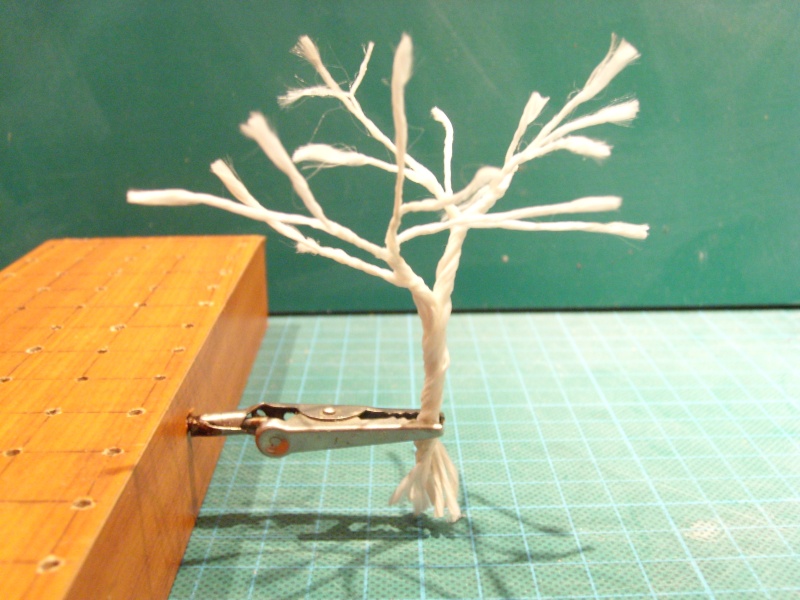

Notre arbre à été construit à plat, c'est donc le moment de lui donner sa forme (goutte de glu pour confirmer la forme donnée) et installation en position horizontale. Mais auparavant est intéressant de tourner l'arbre entre ses doigts, pour vérifier qu'il est bien « constitué ».
Là toutes les ficelles encore pendantes subissent une première coupe et sont reprises et collées, par groupe, seules ou divisées. Il suffit de tourner un fil en sens inverse de sa fabrication pour voir tous les brins le constituant, avec une pointe sèche les séparer en x fois à des hauteurs variable pour créer les plus petites branches.



Un chiffon, près de soi, est indispensable pour essuyer les excès de colle afin d'éviter les sur-épaisseurs. Ce même chiffon, avec un peu d'acétone, permet de se décoller les doigts....

Toutes les longueurs de fil restantes sont coupées. La forme de l'arbre est de nouveau vérifiée. Tout est bon ? OK !



Il nous reste à passer sur la totalité du tronc une couche de colle blanche diluée avec la même quantité d'eau, quelques gouttes de produit vaisselle (mouillant) et une once de peinture (qu'importe la couleur, elle n'est là que pour vérifier que tout est bien badigeonné)

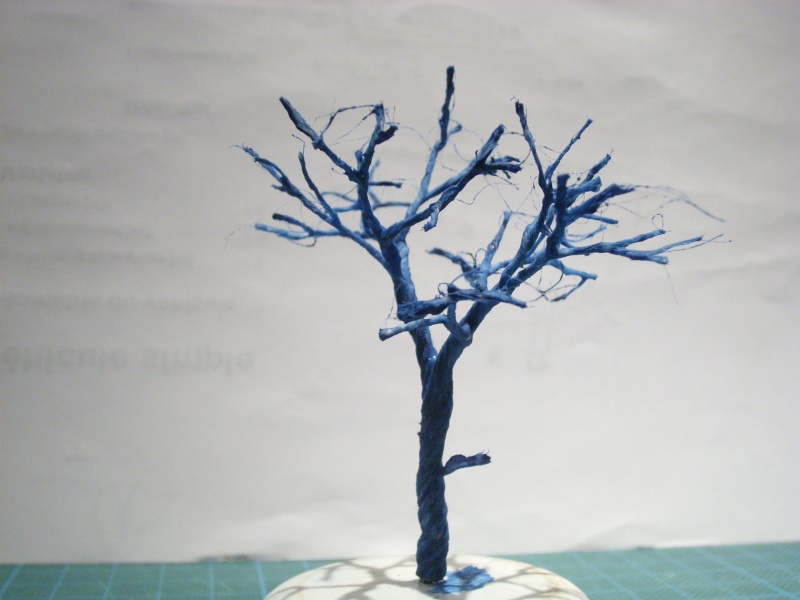

Ici, en bleu pour montrer que la couleurs du badigeonnage n'a aucune importance !

Un petit détail, visible sur la photo. Le toron insuffisamment serré, a laissé un toron séparé du tronc, de quelques fractions de millimètres, Je l'ai repris, tiré pour en faire une branche (parasite ?) au milieu du tronc.
Laissons sécher... Et prenons rendez vous pour un peu plus tard pour la réalisation de l écorce....

A bientôt.

Patrick

Patrick 76150
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 42
Date d'inscription : 01/11/2011
Age : 66
Localisation : Région Rouennaise

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: La fabrication d'arbres en ficelle

Message par Bourrac le Mar 8 Nov 2011 - 22:01

Joli ! Smile

Heu... là tu as pris un exemple en H0, ou bien il est en Z ?
Et s'il est en Z ça lui fait quelle taille ?
avatar
Bourrac
pilote de TGV

Messages : 5894
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: La fabrication d'arbres en ficelle

Message par Patrick 76150 le Mer 9 Nov 2011 - 10:48

Bonjour 184mm et Bourrac

Pour répondre à 184mm à sa questions restée en suspend:
Le temps passé à faire un arbre en Z, soit le plus petit des deux, est d'une bonne demi-heure. Plus on fait d'arbres, plus on prend de la vitesse, sans que la qualité s'en ressente.

Pour répondre à Bourrac:
Les arbres montrés sont bien à l'échelle Z ! Rien de mieux d'une photo...



Le plus grand fait donc 90/100mm (soit 22 mètres en réalité)
Le plus petit environ 65 mm (soit 14 mètres en réalité)

Et, si je ne l'ai fait, il est possible de le faire plus petit, soit 5 ou 6 tours sur la cinquième rangée du "métier à arbres"

Le prochain topo sera sur la représentation de l'écorce... des diverses écorces. Mais en revanche, il me faudra chercher, faire des essais pour le meilleur rendu du feuillage. Une première pour nous tous.

D'amicales civilités
Patrick

Patrick 76150
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 42
Date d'inscription : 01/11/2011
Age : 66
Localisation : Région Rouennaise

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: La fabrication d'arbres en ficelle

Message par Invité le Mer 9 Nov 2011 - 17:59

Fameux !
En son temps, j'avais essayé en fils électriques. Hum !
Passons sur cette expérience malheureuse !

Invité
Invité


Revenir en haut Aller en bas

Re: La fabrication d'arbres en ficelle

Message par Bourrac le Mer 9 Nov 2011 - 22:39

Oui ! J'ai moi aussi des arbres en fil électrique. J'en étais content, mais en comparaison je les trouve maintenant... bien peu "charnus" ! Neutral

Merci pour ton tuto. J'attends la suite ! Very Happy
avatar
Bourrac
pilote de TGV

Messages : 5894
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Les écorces.

Message par Patrick 76150 le Lun 14 Nov 2011 - 11:23

Bonjour,

Nous revoici autour de nos arbres...

Aujourd'hui, l'écorce ou plutôt les écorces. Là, nous sommes sur la tâche la plus facile.
Avec notre mini truelle nous n'allons enduire que le tronc (mélange d'enduit et de colle diluée sans couleur) à l'exception de celui des pommiers. Effectivement sur l 'écorce de ces pommier, on peut deviner un mouvement de rotation, et les torons des ficelle nous apportera, naturellement ce mouvement.
Cet enduit sec, l'on étalera sur le tronc, avec un pinceau brosse un mélange d'enduit, de colle et de peinture pour approcher la teinte de cette écorce (en légèrement plus foncé, le mélange s’éclaircissant en séchant) Selon le sens des coups de pinceaux, longitudinaux ou transversaux, l'écorce sera différente. Les traces de pinceaux, très discrètes, donneront le « rugueux » de l'écorce. Le reste de cet enduit recevra un peu de colle, pour le fluidifier un peu plus, afin de traiter les branches sans les empâter.
Les quantités à mélanger ? Difficile à préciser... étant minimes. Disons une grosse noisette d'enduit pour une petite de colle (entre 1/1 et 2/3) sauf pour les branches ou il viendra à 1/1, et, le mélange de peinture fait, une perle de celui ci. Désolé pour ces approximatifs....

Souhaitant que vous ayez commencé l'expérience, j'espère, sur ces chapitres que vous en soyez satisfaits. Faites nos savoir quels ont été les résultats.... et les améliorations apportées. Parmi celles-ci, il est conseillé de passer, avec parcimonie, à défaut de terre à décors, de la craie d'art rappée sur du papier de verre.... Par exemples les différentes mousses (celles face au nord et quelques salissures naturelles )

Nous reviendrons sur les feuillages un peu plus tard... Il me faut faire des essais pour trouver un résultat concluant.

Amicalement

Patrick

PS : Mes premiers arbres étaient aussi en fils électriques... Je n'ai d'autres commentaires à ajouter aux vôtres, et vous laisse imaginer la création d'un arbre en Zéro, d'une petite vingtaine de centimètres....
