Re: CC65500

Message par oliv30330 le Mer 2 Jan 2013 - 15:57

en fait je l'ai replié vers l'interieur, je vais essayer encore autre chose (decoupe a la bonne taille...) on va voir

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Lun 21 Jan 2013 - 16:43

Ca y est j' ai reçu les peintures Very Happy

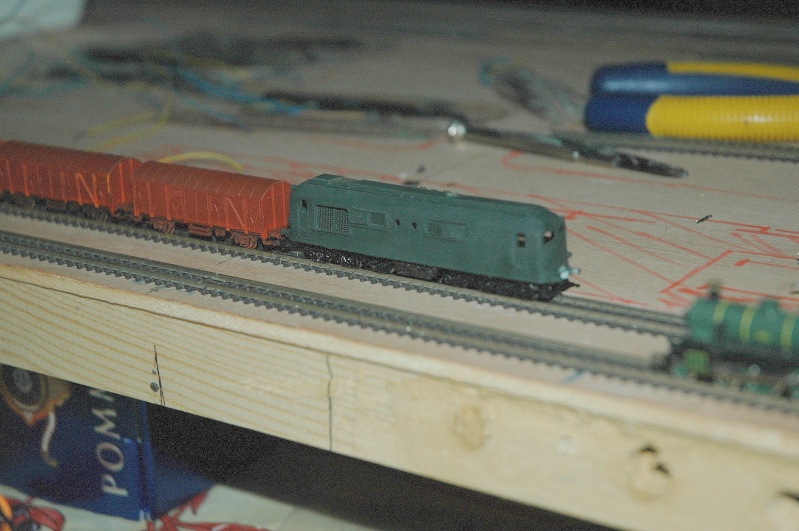

application à l'aéro pour voir un peu la gueule de la machine...
donc encore : les grilles, les traverses de tamponnement, les carreaux avé le kristal clear et les decalques...
faudra aussi que je fasse des flancs de bogies en résine
Telle que vous la voyez : elle est un peu haute car j'ai utilisé le chassis de la cc7001 en attendant d'en racheter une

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par Bourrac le Lun 21 Jan 2013 - 19:06

Purée ! Elle est magnifique. Ca fait envie. Tu fais une petite série ? bounce
avatar
Bourrac
pilote de TGV

Messages : 5973
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CC65500

Message par domi le Lun 21 Jan 2013 - 19:53

Très beau joujou en effet. Bravo! Very Happy J'attends à présent de la voir sur son chassis définitif (à la bonne hauteur) et avec la déco terminée. Wink

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2875
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Lun 21 Jan 2013 - 22:31

je vais regardé sur "le train magique'' pour du RTV et de la résine, voir si j'arrive a faire un moule pour en faire une série... a suivre

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Sam 9 Fév 2013 - 8:42

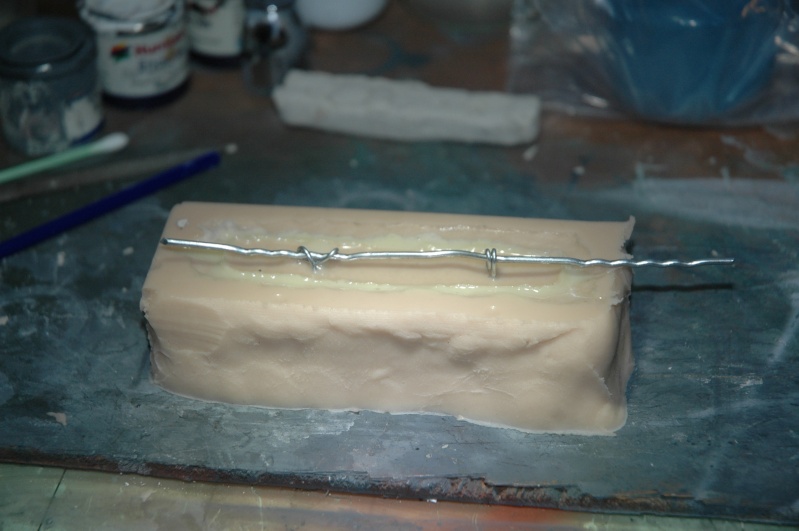

A reçu les produits de moulage de chez "le train magique". Emballage impeccable et 1 petite semaine d'attente seulement.
Je vous donne mes impressions de mon tout premier tirage, chui pas un pro et je découvre au fur et à mesure :
2 jours pour réaliser le moule en 2 parties, petites reprises pour ajouter les events supplementaires.
La résine se présente sous 2 composants a mélanger à parts égales, très fluide elle rentre bien partout sans faire trop de bulles. Prise en 10mn environ, j'ai pu démouler la premiere CC65500 rapidement


oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Sam 9 Fév 2013 - 8:45



1er constat : les fenêtres et les grilles sortent moyennement, il faudra un peu de reprise à la mini-perceuse, sinon je trouve l'ensemble relativement correct et on est quand même en Z et c'est po gros

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Sam 9 Fév 2013 - 8:49

voila le demoulage complet



reste la finition avec quelques interrogations : resistances de la caisses car les cotés sont assez fin
à suivre... Laughing

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par Bourrac le Sam 9 Fév 2013 - 10:00

Very Happy Très bien ! Comme quoi il est bien possible de faire des moulages maison. cheers
Une question : j'imagine que ta caisse n'est pas un "solid body" ? Il y a une partie en creux dedans, à démouler ? Ou tu dois la creuser à la perceuse ?
avatar
Bourrac
pilote de TGV

Messages : 5973
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Sam 9 Fév 2013 - 12:51

Comme tu peux le voir sur la 1ere photo : il y a une bande en rtv qui me permet de faire une vraie caisse. La petite barre métallique est là pour caler la partie centrale interieure du moule. Je n'ai fait qu'un seul tirage ce matin, ce soir j'en ferais un 2eme. L'étape suivante est la mise au propre de la caisse. Ayant réussi à évaluer la quantité de résine à mouler j'ai peu de perte après le tirage. Je n'ai pas encore mis la caisse sur un chassis, donc y a encore des choses à voir. Globalement je suis assez satisfait, même si j'ai une légère perte de détail au tirage, les gravures faitent au cutter se voient mais moins que sur le modèle maître.

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par Bourrac le Sam 9 Fév 2013 - 14:18

Donc il y a une partie intérieure à démouler dans ta caisse ?

Je trouve que ton travail est réussi et très encourageant, bravo ! Very Happy
(on peut passer commande ?)
avatar
Bourrac
pilote de TGV

Messages : 5973
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Sam 9 Fév 2013 - 20:01

tiens je mets une photo, ce sera plus explicite Smile



attends un peu pour les commandes mais oui tu pourras

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par Bourrac le Sam 9 Fév 2013 - 21:25

Ah yes bounce
avatar
Bourrac
pilote de TGV

Messages : 5973
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CC65500

Message par Invité le Lun 11 Fév 2013 - 23:38

Vu ceci sur la baie.
Ca n'a pas l'air mal réalisé :
Class en résine

Invité
Invité


Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Mar 12 Fév 2013 - 7:25

ah oui c'esr sympa ca, et quand tu vas dans "autres objets" : il en a d'autres mais c'est que de l'anglais
suite des CC65500



comme on le voit sur la photo, il me faut reprendre les fenêtres des faces et fignoler l'ensemble. Cette résine fait peu de bulle mais il y en a quand même quelques unes. Autre difficulté : je n'ai pas de régularité sur l'épaisseur des parois de la caisse, j'ai beau ajuster le centre... c'est là ou le Z devient difficile

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Mar 12 Fév 2013 - 7:30

suite
avant nettoyage au produit a vaisselle et peinture

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Mar 12 Fév 2013 - 7:33


CC65501, 65502,65503,65504,65505... comme les vraies

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par Invité le Mar 12 Fév 2013 - 8:59

Fameuse cavalerie !

Invité
Invité


Revenir en haut Aller en bas

Re: CC65500

Message par 184mm le Mar 12 Fév 2013 - 9:35

je n'ai pas de régularité sur l'épaisseur des parois de la caisse, j'ai beau ajuster le centre...
Je ne suis pas un king en moulage et loin de là mais j'ai l'impression que ton noyau n'est pas positionné de manière ferme et précise par rapport à l'extérieur.
Il y a longtemps déja j'ai vu sur le web un gars qui faisait des moulages en utilisant des blocs "Lego" pour maintenir l'extérieur du moule et y positionner le noyau.
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Mar 12 Fév 2013 - 9:49

le moule faisant quelques centimetres ne nécéssite pas de calage exterieur, par contre le calage interieur se joue au millimetre car l'épaisseur de la coque tourne sur 1mm voir 1,5mm d'ou la difficulté de sortir des tirage "net"

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par Bourrac le Mar 12 Fév 2013 - 11:12

Bravo, belle série ! cyclops
Quasiment une première en Z pour du matériel français, après les CC7100 de Mistral il y a vingt ans.

Il y a besoin de faire des modifications sur le châssis ?
avatar
Bourrac
pilote de TGV

Messages : 5973
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Mar 12 Fév 2013 - 14:01

voila ce que j'ai fait sur le chassis :





A l'origine le chassis a été préparé pour la CC7001
Il faut rabotter un peu l'interieur de la caisse, à hauteur de la grande grille, sinon ca rentre relativement bien

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par Bourrac le Mar 12 Fév 2013 - 21:52

Ca a l'air de rentrer au poil ! Very Happy
Si tes caisses sont top, tu auras prouvé que tu peux faire du beau moulage maison, sans gros frais de mise en oeuvre ! En plus c'est ton premier essai...
avatar
Bourrac
pilote de TGV

Messages : 5973
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Mar 12 Fév 2013 - 22:15

merci de l'encouragement, je pense qu'il faut finir le modèle completement : détaillage/peinture/déco et après on voit..
autre truc : j'ai ressorti les Pub Mistral des années 1990 et j'ai vu que S. Levaux avait prévu la CC65500... mais l'a-t-il réalisé?? et est-ce qu'il a fait le même raisonnement (a partir de la BR151) c'est bien possible...


oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par Bourrac le Mar 12 Fév 2013 - 22:17

Hein ? Shocked Tu as une copie de cette pub ? Sur ton site ?
avatar
Bourrac
pilote de TGV

Messages : 5973
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Mar 12 Fév 2013 - 22:39

oui
http://olivierdelaplace.free.fr/3-modelisme/z/z_francais.htm


Dernière édition par oliv30330 le Mar 12 Fév 2013 - 22:58, édité 1 fois

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par Bourrac le Mar 12 Fév 2013 - 22:55

Mé mé mé il avait prévu des corails, et même une B8D fourgon !
Il les a vraiment réalisées, ou ce sont des photos de voitures d'échelles plus grandes ? En tout cas la CC65500 a l'air d'être grandeur nature.
avatar
Bourrac
pilote de TGV

Messages : 5973
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Mer 13 Fév 2013 - 0:09

ca je ne saurais te dire... si quelqu'un a des infos...

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par p8kpev le Mer 13 Fév 2013 - 23:12

Bravo. Bravo. Et je me répète : bravo. Surtout que j'aime beaucoup les pionnières du diesel en France années 50 comme les 65500 et 65000. Hé oui, je suis belge mais pas sectaire! D'ailleurs, dans le montage vidéo que je posterai bientôt, il y a une séquence sur la 65500.
Merci Oliv, ton travail confirme l'envie chez moi de jouer avec la résine... Projet : fabriquer une série de caisse de NOHAB que je pourrait équiper de différentes livrées, il y en a eu tellement de la Scandinavie au Kosovo!
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1752
Date d'inscription : 09/02/2013
Age : 48
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: CC65500

Message par oliv30330 le Jeu 14 Fév 2013 - 8:50

vas-y P8, lance-toi c'est vraiment prenant

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1915
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: CC65500

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 4 Précédent  1, 2, 3, 4  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
