Voiture PLM à bogies ex Prussienne

Message par Bourrac le Lun 7 Jan 2013 - 19:20

Voici un essai de "PLM-isation" de voiture Armistice, ex-prussienne à bogies et portières latérales :

Modèle initial :



Après peinturlure :



Si je ne dis pas de bêtises, ça en fait une C9ty. Rolling Eyes
avatar
Bourrac
pilote de TGV

Messages : 5894
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture PLM à bogies ex Prussienne

Message par oliv30330 le Lun 7 Jan 2013 - 22:46

tout a fait cher maaaaiiiiiiitttrrrreee!!!

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1874
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture PLM à bogies ex Prussienne

Message par Pennsy le Jeu 10 Jan 2013 - 15:50

Le PLM a reçu 34 voitures allemandes à bogies et portières latérales. Il y avait 30 voitures de 3 ème classe : 6 C10tyf (avec guérite), 7 C8ty et 17 C9ty. En plus 4 voitures mixtes 2°/3° classes, avec guerite serre-frein : 1 B4C4tyf et 3 B3C6tyf. Je n'ai pas d'autres infos, notamment les numéros, mais tous dans la tranche 10100.

Je suppose que les décalques utilisées pour le marquage de classe sont à l'échelle N, voir HO ... ils sont quasiment le double des marquages réel.
avatar
Pennsy
tortillard toutes gares
tortillard toutes gares

Messages : 298
Date d'inscription : 04/12/2011
Age : 69
Localisation : LILLE

Voir le profil de l'utilisateur http://www.huet-trains.com

Revenir en haut Aller en bas

Re: Voiture PLM à bogies ex Prussienne

Message par Bourrac le Jeu 10 Jan 2013 - 20:58

échelle N ???

Sad Sad Sad Sad Sad Sad Sad Sad Sad Sad Sad Sad Sad Sad
avatar
Bourrac
pilote de TGV

Messages : 5894
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture PLM à bogies ex Prussienne

Message par Bourrac le Jeu 10 Jan 2013 - 21:56

Pour comparer la taille des marquages, j'ai superposé deux images : celle de ma voiture, et une photo ancienne d'un modèle réel :

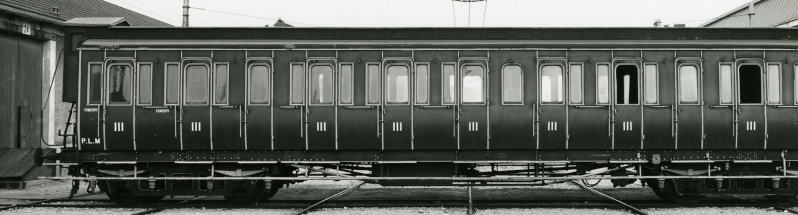

voiture réelle :

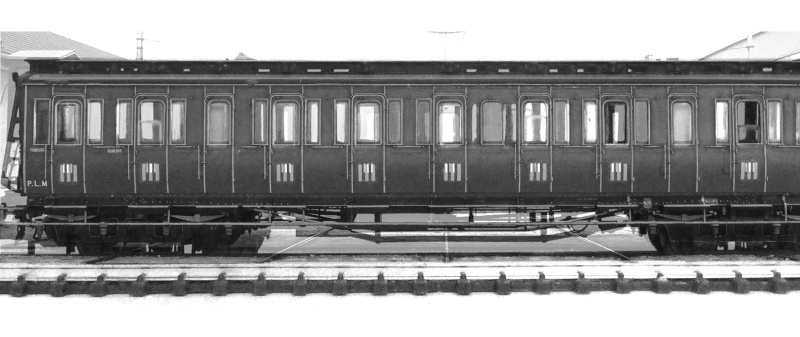

ma voiture (passée en N&B et coupée comme la précédente) :
