Message par Bourrac le Lun 25 Fév 2013 - 22:02

Bonsoir à tous !

Pour me reposer les yeux, je me suis lancé dans la réalisation d'une voiture UIC.

Voici mon modèle, voiture bien connue en France :


Bizarrement, pas facile de trouver une belle photo de profil d'une UIC réelle !

Voici mon matériau de base :
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par oliv30330 le Lun 25 Fév 2013 - 22:14

Cc
chui dans le même registre que toi, j'ai la même base de travail.
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Bourrac le Lun 25 Fév 2013 - 22:32

Comme elles sont trop longues (26,4 m contre 24,5 m), il faut les raccourcir et enlever un compartiment. Donc en faire soit des A9, soit des B9.
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par oliv30330 le Lun 25 Fév 2013 - 22:41

A9 oui... B9 j'ai un doute
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture UIC

Message par oliv30330 le Lun 25 Fév 2013 - 22:42

A4B5 ca c'est bon
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture UIC

Message par oliv30330 le Lun 25 Fév 2013 - 22:43

ah si B9 C160 (verte et grise) c'est ok aussi
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture UIC

Message par oliv30330 le Lun 25 Fév 2013 - 22:45

quand à la réduction : 9mm...
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture UIC

Message par oliv30330 le Lun 25 Fév 2013 - 22:46

en faisant sauter 1 compartiment ca doit suffire
après faut retravailler les bogies, jupes, portes, 1ere petites fenêtres, le toit, etc...
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Bourrac le Lun 25 Fév 2013 - 22:54

9 mm ? Allez, on découpe... boum !
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par oliv30330 le Lun 25 Fév 2013 - 22:56

allez!!! courage!!!
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Bourrac le Lun 25 Fév 2013 - 22:57

Je vais faire une B9.
Il y a une série d'A9 qui ont été transformées en B9 quand les Corail sont arrivées.
Comme ça on pourra la faire rouler aussi avec des corail...
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Bourrac le Lun 25 Fév 2013 - 22:59

Pourquoi dormir quand il y a du Z ?

Sleep = zzZ ?
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Bourrac le Lun 25 Fév 2013 - 23:08

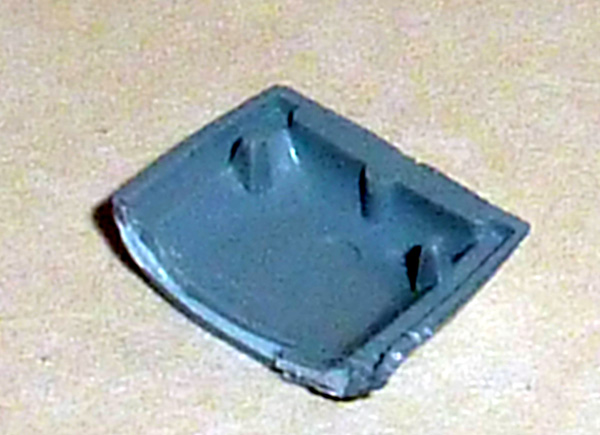

Et paf le toit !
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par oliv30330 le Lun 25 Fév 2013 - 23:22

mdr!!!!
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture UIC

Message par p8kpev le Mar 26 Fév 2013 - 9:01

Mais, Bourrac, tu es infatigable!
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1768
Date d'inscription : 09/02/2013
Age : 48
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Bourrac le Mar 26 Fév 2013 - 11:20

Attends un peu que je rentre du boulot... Smile
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par 184mm le Mar 26 Fév 2013 - 13:03

Je m'attendais à une tranche de toiture prise en dehors des extrémités et collage des deux bouts, idem pour le chassis que j'attends de voir passé chez le charcutier...
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Bourrac le Mar 26 Fév 2013 - 18:31

J'aurais bien aimé, pour la photo ç'aurait été top ! pirat

Mais la UIC n'a pas les mêmes formes d'extrémités de toiture que la Märklin. Puisqu'il faudra les retoucher, on peut couper n'importe où et j'ai fait au plus simple...
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par oliv30330 le Mar 26 Fév 2013 - 18:45

je te mets les photos de mes modèles en N, production Artrain Very Happy

avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture UIC

Message par oliv30330 le Mar 26 Fév 2013 - 18:46

suite


si ca peut t'aider...
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Bourrac le Mar 26 Fév 2013 - 19:41

Merci !
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Bourrac le Mar 26 Fév 2013 - 22:17

On continue le dépiautage.
L'entourage des fenêtres est trop large, et les bords sont arrondis.
Evil or Very Mad Pas bon. Poubelle.


Comme disait le roué, "les tas c'est moi".
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Bourrac le Mer 27 Fév 2013 - 15:00

Reconstitution d'un corps de longueur de type "Y" selon l'UIC.


Idem le toit, + ponçage.
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Bourrac le Mer 27 Fév 2013 - 21:43

Voilà où j'en suis :


Il y a plusieurs choses qui ne vont pas. Parmi celles que je vois :
Les aérateurs sont énormes ! Je vais les limer.
Une vitre est presque opaque, je vais la refaire, j'ai un peu forcé sur le Kristal Klear. Celles de droite, ce qu'on voit en blanc, ce sont les cloisons intérieures que j'ai dû rajouter.
Enfin le toit est un peu trop lisse, il faut que je rajoute des machins.
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par 184mm le Mer 27 Fév 2013 - 23:48

Si tu refais les vitres, essayes de marquer le milieu.
En effet, les bidules sur le toit me semblent surdimensionnés.
Comment t'as fait pour le chassis ?
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par oliv30330 le Jeu 28 Fév 2013 - 0:49

c'est pas mal, ca rend bien. Peut-être rajouter sous les marche-pieds une toute petite épaisseur histoire de figurer le decrochage mais ca risque d'empecher l'atellage de tourner... à voir Smile
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Bourrac le Jeu 28 Fév 2013 - 21:15

Oui, merci, ce décrochement du côté des marchepieds m'avait échappé. Bien fin en épaisseur, cela ne devrait pas gêner le mouvement du bogie...


Dernière édition par Bourrac le Jeu 28 Fév 2013 - 21:19, édité 1 fois
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

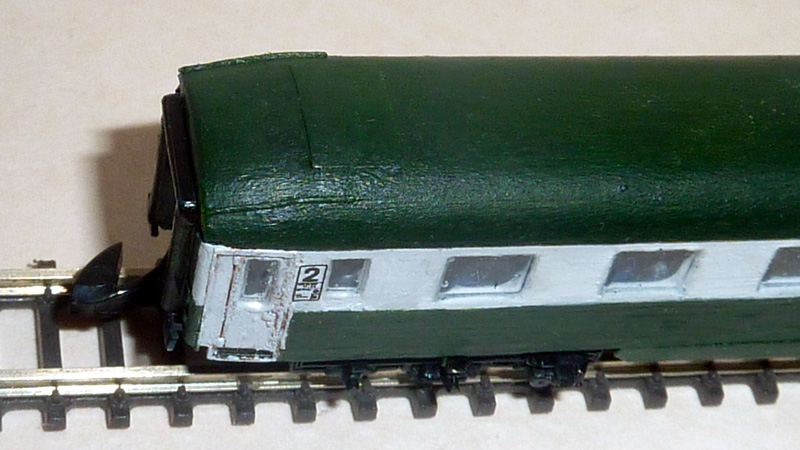

Message par Bourrac le Jeu 28 Fév 2013 - 21:18

Merci aussi pour les fenêtres, il faut en effet une division à mi-hauteur.
Je me suis concentré sur le toit : aérateurs rabotés, et surtout plaques et gouttières aux extrémités.
Et j'ai refait la fenêtre opaque.

avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par oliv30330 le Jeu 28 Fév 2013 - 21:53

je trouve le rendu général bon, la forme est bonne et on ne fait plus de rapprochement avec la voiture allemande d'origine. Je pense aussi que la photo n'est pas valorisante ( sans te vexer) et que le rendu réel est meilleur. Seule la couleur grise me parait un peu claire mais c'est peut-être dû au flash... élève Bourrac : 19/20 Very Happy
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Bourrac le Jeu 28 Fév 2013 - 22:11

Tu es trop génial ! Smile
Ma photo est pourrie, j'en conviens volontiers. Ca rend mieux en vrai, le flash écrase tout.
Ca n'empêche qu'il faut que je retravaille mes bas de marchepieds, et mes fenêtres. Merci à vous deux de l'avoir noté, j'ai du mal à avoir du recul !
J'aime bien ces remarques franches.
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture UIC

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
