Message par Marccub le Mer 8 Jan 2014 - 16:01

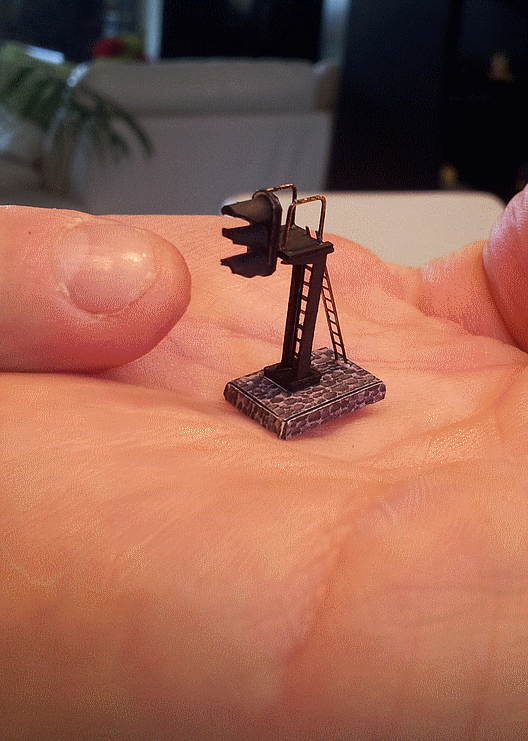

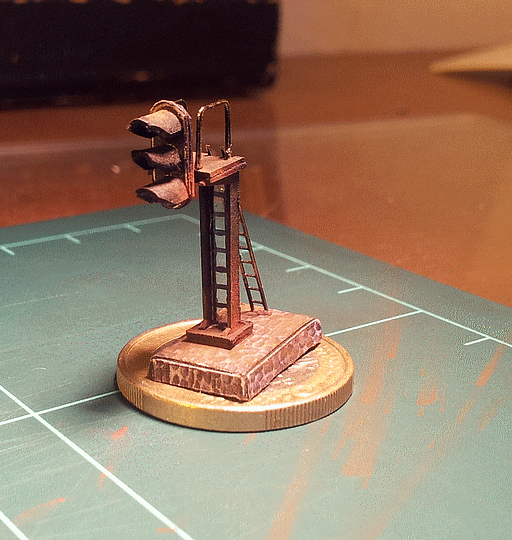

Me suis lancé dans mon 1er feu tricolor à partir d'une planche en HO SIDNE.

C'est super petit, mais qu'est-ce que j'aime me faire du mal !  Laughing



Ok la loco n'est pas SNCF...



avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Bourrac le Mer 8 Jan 2014 - 16:13

cyclops Oh yes !
Un doué de plus sur ce forum !  Very Happy

Vraiment pour pinailler le bloc de feux me paraît un poil grand par rapport à l'ensemble.
avatar
Bourrac
pilote de TGV

Messages : 6050
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par manuf71 le Mer 8 Jan 2014 - 16:17

C'est splendide, bravo!  sunny

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5119
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par p8kpev le Mer 8 Jan 2014 - 17:28

Et encore un amateur aux doigts d'orfèvre!  cheers
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1776
Date d'inscription : 09/02/2013
Age : 49
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Marccub le Mer 8 Jan 2014 - 17:49

Bourrac a écrit:cyclops Oh yes !
Un doué de plus sur ce forum !  Very Happy

Vraiment pour pinailler le bloc de feux me paraît un poil grand par rapport à l'ensemble.

Ha oui ? Mince, tu aurais un plan avec cotes de cela ? De toutes façons je compte en faire d'autres Smile J'aimerais y mettre des leds miniatures mais là... Mais je me connais ! Vais essayer c'est sûr. Le problème reste les fils... Bref je ne sais pas si c'est possible...

Merci en tout cas Smile
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Marccub le Mer 8 Jan 2014 - 17:50

Merci les copains pour les compliments Smile
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par 184mm le Mer 8 Jan 2014 - 19:23

http://www.latelierduchef.eu/33-led-et-eclairages-de-voitures-ou-vehicules-divers-
Les leds 0402 disponibles sur cette page avec fils soudés devraient t'aider pour tes besoins d'éclairage (feux ou autres)
Dimensions : 1mmx.5mmx.5mm surface éclairante de 1x0,5mm
Ils ont aussi du fil très fin.
Si besoin, je peux calculer la résistance à mettre en série (impératif) Attention, la valeur varie en fonction de la tension appliquée et de la couleur de la led.
Bien le signal mais ne crois-tu pas que les "casquettes" sont un peu grandes sans doute à cause de la dimension des lampes.
Bravo très bel essai
Michel
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Bourrac le Mer 8 Jan 2014 - 21:48

Marccub a écrit:
Bourrac a écrit:cyclops Oh yes !
Un doué de plus sur ce forum !  Very Happy

Vraiment pour pinailler le bloc de feux me paraît un poil grand par rapport à l'ensemble.

Ha oui  ? Mince, tu aurais un plan avec cotes de cela ?

Voilà : Wink


Je ne sais plus où j'ai trouvé cette image. Si le "propriétaire" la reconnaît, je peux l'enlever s'il le souhaite.
avatar
Bourrac
pilote de TGV

Messages : 6050
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Marccub le Mer 8 Jan 2014 - 22:11

Tu as trouvé cette image sur le site du train de yoyo ? J'ai trouvé la même.

En fait pour les casquettes suis d'accord à 100%, l'épaisseur du papier ne convient pas du tout. Je fais refaire cela avec du papier beaucoup plus fin et avec les inconvénients que cela va occasionnre... fragilité...

Je veux bien des infos sur les leds en effet, c'est une immense inconnue pour moi.

En tout cas merci pour ton aide et tes recherches Smile
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Bourrac le Mer 8 Jan 2014 - 22:36

Marccub a écrit:Tu as trouvé cette image sur le site du train de yoyo ? J'ai trouvé la même.

Je ne sais plus, j'ai fait cette recherche il y a deux ou trois ans quand on a commencé à s'intéresser aux potences avec 184mm.
Si tu as la même, alors elle vient de là. Wink

Je trouve ton feu très beau, je pinaillais simplement pour essayer d'apporter quelque chose de constructif.
avatar
Bourrac
pilote de TGV

Messages : 6050
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Marccub le Mer 8 Jan 2014 - 22:41

les potences ça aussi ça fait rêver, vais m'y atteler aussi Smile

J'aime beaucoup celle de de François (free.fr) au niveau du poste d’aiguillage N°1 à l’entrée de la gare de Marcy... Je suppose que c'est aussi du fait maison.
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Marccub le Dim 12 Jan 2014 - 16:49

Bourrac a écrit:

Je trouve ton feu très beau, je pinaillais simplement pour essayer d'apporter quelque chose de constructif.

Tu sais je suis aussi sur ce forum pour apprendre donc le pinaillage me sert à progresser donc aucun soucis la dessus Smile

avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Marccub le Dim 12 Jan 2014 - 16:54

184mm a écrit:http://www.latelierduchef.eu/33-led-et-eclairages-de-voitures-ou-vehicules-divers-
Les leds 0402 disponibles sur cette page avec fils soudés devraient t'aider pour tes besoins d'éclairage (feux ou autres)
Dimensions : 1mmx.5mmx.5mm surface éclairante de 1x0,5mm
Ils ont aussi du fil très fin.
Si besoin, je peux calculer la résistance à mettre en série (impératif) Attention, la valeur varie en fonction de la tension appliquée et de la couleur de la led.
Bien le signal mais ne crois-tu pas que les "casquettes" sont un peu grandes sans doute à cause de la dimension des lampes.
Bravo très bel essai
Michel

En effet des infos au niveau des résistances à mettre en amont des Leds me seraient utiles Smile
Question concernant ces leds, peut être idiote mais bon vaut mieux se rassurer... Je sais que les leds ont tendance à chauffer facilement, en ce qui concerne l'éclairage des bâtiments peut-on sans crainte en placer dans ceux réalisés en papier/carton ? Si ma question est vraiment trop idiote, ne pas hésiter à m'envoyer bouler !!!!  Very Happy
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par 184mm le Dim 12 Jan 2014 - 18:37

Je n'hésite pas a ne pas t'envoyer bouler car j'ai connu une suggestion parfaitement idiote qui par réaction engendrait une réponse géniale. Il n'y a pas de question idiote.
Effectivement, les leds peuvent chauffer mais très très légèrement à l'exception de celles de puissance de plus de 500mW. Elles sont donc absolument compatibles avec les maisons ou autres décors en papier à un point tel qu'elles peuvent être collées dessus. Pour les faibles puissances qui sont susceptibles de nous intéresser tu peux y aller franco.
Toutefois, la résistance placée en série peut elle chauffer mais est a placer hors de la "maison" par exemple sous la table.
Calcul de la résistance :
Pour chaque led il existe une tension de seuil et un courant maximum. Ces données sont indiquées dans les caractéristiques pouvant être fournies par le vendeur ou simplement dans les détails techniques.
Par convention, je donne la lettre "U" à la tension d'alimentation (toujours en continu), la lettre "Us" à la tension de seuil et la lettre "Im" à l'intensité maximum de le led.
Formule pour trouver la valeur de la résistance MINIMUM "R" à placer en SERIE :
R=(U-Us)/Im et évidemment prendre la valeur SUPERIEURE pour l'obtention de l'éclairage maximum. Cette valeur peut être augmentée pour régler l'intensité lumineuse souhaitée. Augmenter R diminue l'éclairement.
Dans le cas de plusieurs leds en série la formule devient :
R=(U-Us1-Us2-Us3etc)/Im
Si besoin, je suis à disposition pour répondre à tes questions complémentaires même si elles te paraissent "idiotes".
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Marccub le Dim 12 Jan 2014 - 18:54

Génial ! Merci pour ta réponse hyper intelligente Wink Non plus sérieusement merci beaucoup pour ton aide Smile La lumière de mon futur poste d'aiguillage à venir va être très sympa Smile
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Invité le Dim 12 Jan 2014 - 19:36

Et merci pour la formule.
J'utilisais une manière empirique.  Au moins, avec celle-ci, plus besoin d'ajuster.  Un petit calcul et c'est fait.

Invité
Invité


Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par 184mm le Dim 12 Jan 2014 - 20:04

Petit complément concernant les leds blanches :
Un ton chaud correspond plus à un éclairage à incandescence et un ton froid à la lumière des tubes au néon.
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Marccub le Dim 12 Jan 2014 - 20:16

Et donc pour un poste aiguillage époque III tu me conseilles quoi ? Je pense le jaune.
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par 184mm le Dim 12 Jan 2014 - 22:00

Sachant que l'époque III SNCF se divise en 4 et tenant compte de l'importance de la gare (ligne) je dirais que gare importante avant 65/70 blanc chaud et plus récent blanc froid car l'éclairage a ou n'a pas été revu...
Petite gare en blanc chaud car les investissements ont sans doute tardé...
Une gare moyenne peut avoir subi des modifications dans la salle d'attente mais pas encore dans la cabine...
Quant au jaune, en éclairage il faudrait le réserver aux phares des 2 ou 4CV etc... avec des bouts de fibre optique entre le dit phare et le dessous de la table Diamètre 0,8 pour les phares et 0,5 pour les feux rouges.
J'ai prévu l'impression 3D de petites pièces pour insérer d'un côté la fibre et de l'autre une led 3mm et un plat pour le collage ou vissage mais je n'ai pas encore terminé le montage de l'imprimante et pour en ch... un max, j'ai réussi a casser une pièce en verre de 0,8mm de diam. sur 1,4mm. Evidemment cette pièce est en rupture de stock.
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par p8kpev le Dim 12 Jan 2014 - 22:11

Malheureux pour ton imprimante. Neutral
Je profite du fait que tu parles, Michel, de fibre optique pour demander où je pourrais en trouver en région bruxelloise (ou par la poste).  Question En effet, c'est ce qu'il me manque pour la fabrication de feux leds pour locos non équipée d'éclairage à la base. pirat
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1776
Date d'inscription : 09/02/2013
Age : 49
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Marccub le Dim 12 Jan 2014 - 22:17

Merci à nouveau pour ton message Michel ce sera donc jaune pour les raison que tu évoques plus haut Smile
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par 184mm le Dim 12 Jan 2014 - 23:33

609416 - 62 Câble à fibre optique plastique Ø 1 mm Conrad fibre optique 93014C730 »
607730 - 62 Câble à fibre optique plastique Ø 0.5 mm Conrad fibre optique 93014c722 »
607845 - 62 Câble à fibre optique plastique Ø 0.5 mm Conrad fibre optique 93014c723 »
608249 - 62 Câble à fibre optique plastique Ø 0.5 mm Conrad fibre optique 93014c724 »
608504 - 62 Câble à fibre optique plastique Ø 0.75 mm Conrad fibre optique 93014c725 »
608718 - 62 Câble à fibre optique plastique Ø 0.75 mm Conrad fibre optique 93014c726 »
608905 - 62 Câble à fibre optique plastique Ø 0.75 mm Conrad fibre optique 93014c727 »
609089 - 62 Câble à fibre optique plastique Ø 1 mm Conrad fibre optique 93014c728 »
609245 - 62 Câble à fibre optique plastique Ø 1 mm Conrad fibre optique 93014C729 »
607824 - 62 Câble à fibre optique plastique Ø 0.5 mm Conrad fibre optique 93014c773 »
608849 - 62 Câble à fibre optique plastique Ø 1 mm Conrad LWL 93014c775 »
609220 - 62 Câble à fibre optique plastique Ø 1.5 mm Conrad LWL 93014c776 »
609543 - 62 Câble à fibre optique plastique Ø 2 mm Conrad LWL 93014c777 »
@p8... Un tas de références sur "Conrad.fr" le hic c'estpour commander via le web, leur site ne veut pas entendre parler des belgicains (cas vécu) mais il est possible avec les références de se rabattre sur "Cotubex" qui doit en fait être actuellement "Conrad B".
Si tu connais du monde chez "Nexans" ils doivent avoir des chutes disponibles j'ai même un pote qui m'en a promis mais àl'allure où vont les choses elles serviront à éclairer ma tombe...
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par 184mm le Dim 12 Jan 2014 - 23:58

Je suis allé me balader sur "Conrad.be" et ils n'ont pas encore réalisé que plusieurs langues sont parlés dans ce pays.
Les références sont les mêmes, même pas traduites...
Sinon, il est possible de demander à un Membre du forum compatissant et habitant ce ???lointain??? pays de t'aider
@Marccub : blanc chaud
LEDs CMS 0603 Pré cablées blanc...
Lot de 10 leds cablées 0603 avec du fil émaillé Couleur banc ton chaud Longeur du fil émaillé 140 mm Section: 0,1mm Pour reconnaitre facilement la connexion,le fil de la cathode (-) est d'environ 10mm plus courte que l'anode(plus ) Dimensions de la led: Longeur: 1,6mm
Moins de 10€ les 10 à l'atelier du chef modélisme
p8... pourrait aussi s'en servir et pour mémoire, il en existe aussi des bicolores rouge et blanc dans cette taille
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Bourrac le Lun 13 Jan 2014 - 0:03

J'habite ce fameux lointain pays  rendeer et je peux servir d'intermédiaire, j'ai déjà fait... (en espérant ne pas me gourer de références dans la commande...)
avatar
Bourrac
pilote de TGV

Messages : 6050
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par 184mm le Lun 13 Jan 2014 - 0:26

http://www.limousinmodelismetrain.kingeshop.com/10-led-0605-cablees-bicolore-blancrouge-cbDaaabra.asp
Leds bicolores rouge/blanc chaud pouvant être expédiéesdans toute l'Europe
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par p8kpev le Lun 13 Jan 2014 - 20:34

184 mm a écrit:609416 - 62 Câble à fibre optique plastique Ø 1 mm Conrad fibre optique 93014C730 »
607730 - 62 Câble à fibre optique plastique Ø 0.5 mm Conrad fibre optique 93014c722 »
607845 - 62 Câble à fibre optique plastique Ø 0.5 mm Conrad fibre optique 93014c723 »
608249 - 62 Câble à fibre optique plastique Ø 0.5 m  etc ...
Merci pour les infos, Michel! C'est vrai que j'avais déjà pensé à Cotubex mais jamais donné suite...
Sinon, je me suis déjà fourni outre Rhin (leds avec fil) chez deux détaillants via leur boutique eBay : kokologgos-schatzkiste  et   ledbaron   mais je n'y avais pas trouvé de fibre optique. Perso, j'avais trouvé quelle devait être la résistance à utiliser en fonction de telle led en m'aidant des infos en français trouvé chez led1.de. J'ai ainsi su quelle résistance prendre pour les leds 0402 et 0603 que j'ai utilisées.
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1776
Date d'inscription : 09/02/2013
Age : 49
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par 184mm le Dim 16 Fév 2014 - 11:31

J'ai commandé et reçu de la fibre optique.
J'ai les diamètres 1, 0,75 et 0,5mm.
Si quelqu'un en veut, me signaler le diamètre et la longueur, je me ferai un plaisir de faire parvenir si je dispose de l'adresse par mp.
J'ai enfin reçu la pièce de l'imprimante et dès que possible j'attaque les supprts led/fibre optique.
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Marccub le Dim 16 Fév 2014 - 13:42

Wow c'est sympa Smile

Allez encore une question "con" quel de lumière tu vas utiliser du coup ?
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par 184mm le Dim 16 Fév 2014 - 15:54

Les goûts et les couleurs étant essentiellement propres à chacun le choix sera laissé à celui qui introduira la led de la couleur de son choix dans le trou béant destiné à cet usage, l'autre, plus petit sera rempli par la fibre optique.
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Marccub le Dim 16 Fév 2014 - 16:02

ok, donc fibre à led c'est super ça Smile
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Feu tricolor 1

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
