Voiture Pullman anglaise Atlas

Message par Bourrac le Dim 20 Avr 2014 - 17:15

Aujourd'hui il pleut... temps propice au bricolage.

L'idée est de rendre les voitures de ce coffret statique Atlas "roulables" en Z.

avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Bourrac le Dim 20 Avr 2014 - 17:30

On part de ça :


On commence par enlever le châssis en métal (2 vis).
Puis on coupe les flancs de bogie moulés avec la caisse :
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Bourrac le Dim 20 Avr 2014 - 17:32

En fait on a quelques pièces en rabe, c'est à dire tout cela :


De là-dedans, il faut garder et découper la traverse qui porte les jolis petits tampons ovales (je l'ai fait à gauche) car on va les réutiliser.
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Marccub le Dim 20 Avr 2014 - 17:39

Je vais suivre cela de près Smile Faut que je fasse pareil Smile
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Bourrac le Dim 20 Avr 2014 - 20:26

Voilà les bogies de remplacement.
Sur la brochure, on nous parle de bogies Metropolitan. Sur le dessin on ne voit pas bien, ça a l'air d'être construit comme une structure assez plate qui ressemble à des Minden, en plus court.

J'ai donc pris des Minden, que j'ai recoupés.

Un bout de plasticarte, deux rondelles de chaque côté pour rattraper la hauteur, les vis d'origine, et hop.
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Bourrac le Dim 20 Avr 2014 - 20:30

Et voilà.



On peut même garder les marchepieds.


En situation, c'est un peu mieux :


Ensuite, par quoi faire tirer cette voiture ?
J'ai pensé au trajet qu'elle devait faire. Elle venait de Calais, pour aller à Paris. Donc la compagnie du Nord. Le Nord ? Märklin a justement sorti une loco en livrée Nord !

C'est assorti...
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Marccub le Dim 20 Avr 2014 - 21:38

Sarteeeeeek ! Comme disent mes élèves, sous entendu c'est trop beau Smile

C'est quoi cette loco type nord ? Elle est super belle ! Plus ça va plus je me rends compte que j'ai encore des tonnes de trucs à apprendre moi Smile Génial !!!
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Bourrac le Dim 20 Avr 2014 - 21:56

Aaaaah... cette loco...

Si je ne me trompe pas c'est une S3/6 bavaroise. Les allemands et quelques autres la tiennent pour "la plus belle Pacific du monde". Ce n'est pas mon avis mais elle n'est pas mal quand-même...

Il y en a eu en France au titre des réparations d'Armistice, mais sur le réseau de l'Ouest (donc Etat) si ma mémoire est bonne. Märklin lui a donné une livrée Nord qu'elle n'a jamais portée. Mais qui lui va tellement bien...
Elle fait partie du coffret 8108, un des rares coffrets de matériel français (quoique ! On y trouve des voitures CIWL, donc internationales...) produits par Märklin.
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Marccub le Dim 20 Avr 2014 - 22:03

Merci pour les infos Smile
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par oliv30330 le Lun 21 Avr 2014 - 18:37

c'est une pacific de provenance "armistice" (Baviere et Wurtemberg) qui a roulé quelques temps sur l'ouest, codées 231A981 à 999 et radiées à la fin de la guerre 39-45
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Bourrac le Lun 21 Avr 2014 - 22:45

Sauf ton respect Oliv, je crois qu'il y a deux types différents :

- Les bavaroises (ex classe S 3/6) sont devenues Etat 231A-981 à 996
- Les Wurtembergeoises (ex classe C) Etat 231A-997 à 999.

Dans le coffret 8108, il y a une bavaroise en livrée Nord (fantaisiste)
Dans le coffret 81080, c'est une wurtembergeoise (ma préférée ! Embarassed  I love you ) en livrée Etat (historique).
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par oliv30330 le Mar 22 Avr 2014 - 0:04

c'est ca Smile
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1973
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Marccub le Mar 22 Avr 2014 - 10:38

Le coffret 81080.... J'en rêve... vu sur Ebay mais bon... On va attendre un peu Wink
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Bourrac le Mar 22 Avr 2014 - 13:20

Excuse-moi Oliv', je m'emballe...

Voilà la voiture avec sa petite soeur :

avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Marccub le Mar 22 Avr 2014 - 14:55

C'est trop beau !!!!

Bon, c'est malin j'ai craqué... je viens d'acheter le set 81080... J'ai un peu cassé la tirelire mais j'en avais trop envie... Smile
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Marccub le Mar 22 Avr 2014 - 15:51

Bourrac a écrit:Voilà les bogies de remplacement.
Sur la brochure, on nous parle de bogies Metropolitan. Sur le dessin on ne voit pas bien, ça a l'air d'être construit comme une structure assez plate qui ressemble à des Minden, en plus court.

J'ai donc pris des Minden, que j'ai recoupés.

Un bout de plasticarte, deux rondelles de chaque côté pour rattraper la hauteur, les vis d'origine, et hop.
heu............... Où peut-on trouver de Minden si on n'a pas ça sous la main... Sad
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par manuf71 le Mar 22 Avr 2014 - 16:56



Beau boulot!  Wink

Mais d'où proviennent ces bogies? Les roues sont noires, c'est voulu? Et tant qu'à faire, pourquoi ne pas en profiter pour raccourcir l'attelage? (enfin, la distance entre les deux voitures)  scratch

Tu as une photo de profil des deux voitures attelées?  Rolling Eyes

En tous cas, la S3/6 brune complète bien la rame  sunny
avatar
manuf71
pilote de TGV

Messages : 5073
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par domi le Mar 22 Avr 2014 - 17:25

Très joli. Cependant pas moyen de raccourcir les boîtiers d'attelage? Les wagons et la loco m'ont l'air très écartés les uns des autres... Ou alors changer tout ça par du Micro-Trains? Wink

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2903
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Bourrac le Mar 22 Avr 2014 - 20:03

@Domi : Oui, le Micro-trains c'est l'idéal, court et discret, je suis tout à fait d'accord et il faut qu'un jour j'en installe sur toutes mes voitures.
Là j'ai voulu faire vite pour essayer...

@Manuf71 : Les bogies sont des Deutz-Minden, si je ne dis pas de c... . Je les ai un peu... raccourcis parce que le Minden c'est long comme un jour sans pain et qu'ainsi ils ressemblent davantage aux bogies anglais d'origine. Les roues sont noires parce qu'elles sont en plastique... j'ai honte ! Mais mon stock commence à baisser dangereusement, j'utilise ce que j'ai...

@Marccub : on trouve des bogies Minden sur les voitures 8720 ou 8710 par exemple. C'est aussi courant sur les voitures Marklin que les pommes de terre dans la choucroute.
Donc... il faut acheter et sacrifier une voiture... Rolling Eyes
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par 10101 le Mar 22 Avr 2014 - 23:28

Plus de patates que de choux  pale
Tout fout le camp ma p'tite dame !
avatar
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2121
Date d'inscription : 15/05/2011
Age : 50
Localisation : Genève, Suisse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par honga blotz le Lun 8 Sep 2014 - 15:31

Bon, je me suis lancé ce week end pour la déstatisaZion des reproductions Atlas .... J'ai 10 voitures à faire (5 couples) ... Mais je trouve qu'elles sont plus faciles à faire que pour le Train Bleu ou le Mistral.

Cela doit être le métier qui rentre ... Very Happy

Mais je n'ai plus que des roues en plastoc, alors pour les essais de roulement, c'est un peu galère ...

albino
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2554
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Bourrac le Lun 8 Sep 2014 - 21:39

Tu vas faire une rame avec des pullman anglaises ?
Ca va être magnifique !
Si tu intercales le fourgon ou le resto chocolat du coffret 8108... Shocked
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par honga blotz le Lun 8 Sep 2014 - 22:19

Hé hé ... Je m'en sers déjà pour .... disons pompeusement "valider les prototypes" ... et c'est la classe !!

cheers cheers

Pour l'instant, j'ai trouvé la bonne épaisseur de plasticarte à coller sous les fenêtres (1 mm + 0,5 mm), ma première structure en 1 mm +1 mm était trop haute sur pattes ...

Maintenant, je vais produire les pièces à la chaine, les peindre et les coller. Ensuite, il faudra -encore !- sacrifier des voitures de la DB pour récupérer les bogies et les systèmes de pivots, et coller le tout dessous ... avec le bon écartement entre les bogies (ni trop long, ni trop court) ...


Après, ce sera les tampons, les flancs de bogies, et pis le lestage au tungstène par dessous....

Fin prévue en 2018 ... si tout va bien ! lol!
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2554
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par honga blotz le Lun 8 Sep 2014 - 22:34

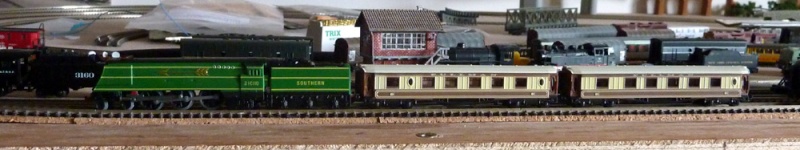

Voici deux vues de l'étendue des dégâts ....





Je me sers du superbe coffret 8108 pour affiner la hauteur de mes voitures, c'est pour cela que j'ai fini sur du 1,5mm ...

Y'a encore du boulot, hein ? Basketball Basketball
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2554
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par honga blotz le Lun 8 Sep 2014 - 22:41

Une vue (bien ripoute, j'en conviens) de la structure de mon châssis :



En haut, la pièce vue de dessous, juste avant que l'on mette les pièces de fixation des bogies. J'ai préféré faire des "entailles" de 3x9 mm pour que les bogies puissent bien tourner.

Au milieu, la pièce avec les pièces de fixation des bogies.

En bas, la pièce vue de dessus, avec des petits bouts de plasticarte de 0,5 mm d'épaisseur pour faire la liaison avec la caisse Atlas (en fait, la liaison se fait avec la pièce transparente des fenêtres).

Voilou voilou ...

cherry



avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2554
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Bourrac le Lun 8 Sep 2014 - 23:33

Ca a l'air de bien s'harmoniser avec les voitures du coffret 8108... I love you
Bravo !
J'encourage ta femme à acheter un buffet plus long... Wink
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par honga blotz le Jeu 2 Oct 2014 - 22:20

Ayé, j'ai fini !!

Ma rame de 10 voitures Pullman est achevée !
C'est du boulot, mais je suis content de moi, ça fait tout de même 3 semaines que j'étais dessus...

J'ai l'impression photopoulette plantouille un peu ce soir, je vous posterai quelques photos un peu plus tard ...

farao
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2554
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par JW28 le Jeu 2 Oct 2014 - 22:36

On est déjà en 2018 ?? pfffuuuittt que le temps passe vite clown clown

Toutes ces petites adaptations sont splendides. Bravo les gars. Faudra vous offrir un objectif pour la macro photo afin de nous offrir un peu plus de vues détaillées Razz  Moi je viens de recevoir mon set de démarrage. Oh la la que c'est tout p'tit. Faudra que j'enlève mes gants d'boxe pour monter les voies...

Bonne nuit Sleep Sleep
avatar
JW28
chef de dépôt
chef de dépôt

Messages : 146
Date d'inscription : 08/09/2014
Age : 70
Localisation : Chartres E&L

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Bourrac le Jeu 2 Oct 2014 - 22:43

Je suis impatient de voir les photos ! bounce

C'est sympa de voir des Zistes qui se lancent dans ces transformations et qui font du beau boulot !
avatar
Bourrac
pilote de TGV

Messages : 6025
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Marccub le Ven 3 Oct 2014 - 10:04

C'est la grande classe !!!! Bravo.
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Voiture Pullman anglaise Atlas

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
