Le Rheingold par Atlas Empty Le Rheingold par Atlas

Message par honga blotz Sam 21 Mar 2015 - 14:42

Zalut à TouZ !!!


Le Transsibérien me donnant quelques difficultés, j'ai décidé, pour me laisser un peu de temps de réflexion, de "dé-statiser" le coffret du Rheingold des Editions Atlas.

Ce train existe en Z sous les références 8133 et 81331. Je sais très bien que je ne pourrais jamais m'approcher du niveau des productions de Märklin, mais on va dire que je fais ça ... pour le fun ! Very Happy

Alors, le coffret Atlas est composé :

> D'une BR 18
> D'une voiture de 1ère classe et
> D'une voiture de 2ème classe ....

Le Rheingold par Atlas Rheing10

Grâce à mon voisin du dessous, je dispose de 2 coffrets, soit 4 voitures. Avec ma BR 18 de la DRG, ce sera parfait pour faire une petite rame sympa.

Les 2 BR 18 vont vite retourner dans leur coffret, les rails vont aller voir Dame Poubelle.
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par honga blotz Sam 21 Mar 2015 - 14:49

Un petit montage photo pour vous monter vite fait la différence entre la production Atlas (en haut) et la production Märklin (en bas) :

Le Rheingold par Atlas Image110

Je ne trouve pas la production Atlas complètement ridicule à côté de celle de Göppingen. Certes, l'identification de la voiture n'est pas aussi fine (il manque les inscriptions à côté des portes d'accès et en bas de caisse), mais il y a des plaques qui indiquent la destination et des marchepieds (qui vont me causer quelques soucis) ....

Il faudra éviter de mixer les voitures Atlas et Märklin au sein d'une même rame. Cela devrait être faisable, je n'ai pas (encore) de Rheingold Märklin ....
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par honga blotz Sam 21 Mar 2015 - 15:01

Comme d'habitude, on commence par défoncer allègrement quelques voitures choisies pour l'occasion. Mon choix s'est porté sur les voitures 8731/8732.

Avé Caesar, morituri te salutant :
Le Rheingold par Atlas Dsc03510

Avec un Dremel, c'est plus mortel (on fait les rimes qu'on peut) Embarassed :
Le Rheingold par Atlas Dsc03511
Le Rheingold par Atlas Dsc03512
Le Rheingold par Atlas Dsc03513

Le plastique Märklin a tendance à fondre ... Est-ce à cause d'une utilisation trop "bourrin" de mon Dremel ? Rolling Eyes
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par honga blotz Sam 21 Mar 2015 - 18:31

La suite est très classique ... D'abord, une découpe (pas assez) soigneuse des flancs de bogies :

Le Rheingold par Atlas Dsc03514

En fait, je n'ai pas réussi à découper les flancs des bogies sans abîmer les marchepieds.... Bon, je ne désespère pas d'y remédier plus tard ....

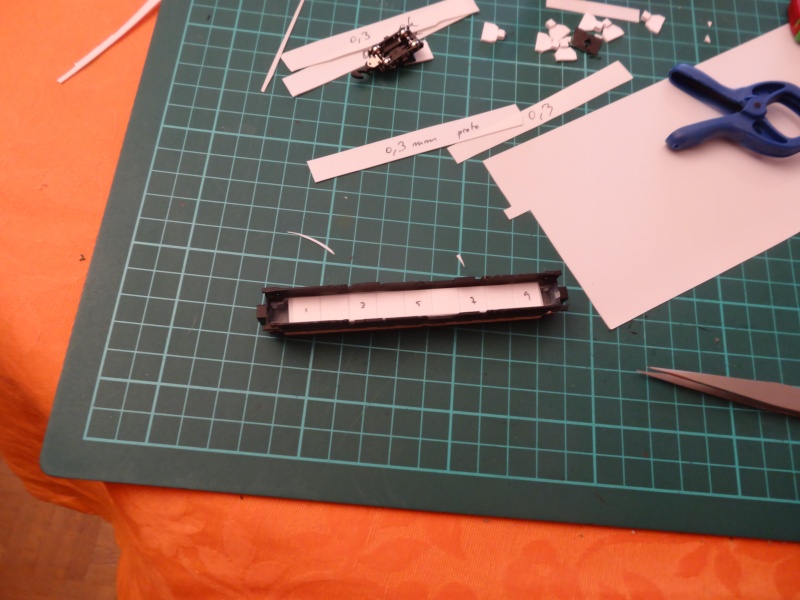

Ensuite, c'est l'insertion de plasticarte à l’intérieur de la voiture :

Le Rheingold par Atlas Dsc03515

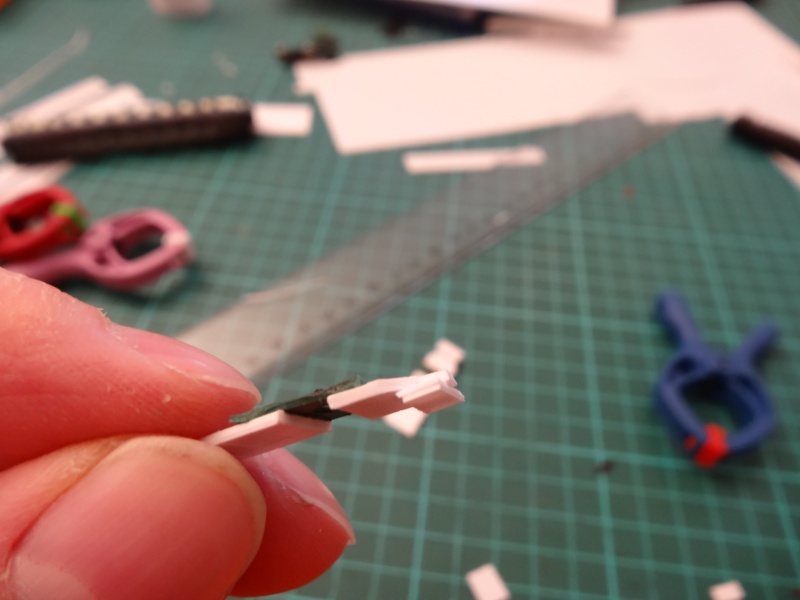

Une grosse plaque au milieu, qui sera complétée par deux plaques beaucoup plus petites aux extrémités. Cette composition permet d'ajuster au poil les fixations des bogies, grâce à cette petite pièce :
Le Rheingold par Atlas Dsc03516

Nota bene :

Les photos ont été prises avec ma première version, que je trouvais ensuite trop haute sur pattes, et que j'ai donc dû réduire.
En clair, on a les cotes suivantes :

======         Vitre Atlas
------ ... ... Plasticarte 0,1 mm
xxxxxx         Plasticarte 1,0 mm
xx  xx ... ... Plasticarte 1,0 mm
 oooo          Support pour le bogie
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par honga blotz Sam 21 Mar 2015 - 18:42

Voici le résultat : le châssis a donc cette tête :

Le Rheingold par Atlas Dsc03517
Le Rheingold par Atlas Dsc03518

Bon, maintenant, il faut corriger une petite erreur faite par Atlas sur les voitures de 1ère classe ... Il manque un soufflet sur l'un des côtés ...

Le Rheingold par Atlas Dsc03519

Pas grave, ça se comblera avec un peu de plasticarte de 1mm d'épaisseur pour les côtés et de 0,5 mm pour le haut et le bas, le tout collé à la super-glu.

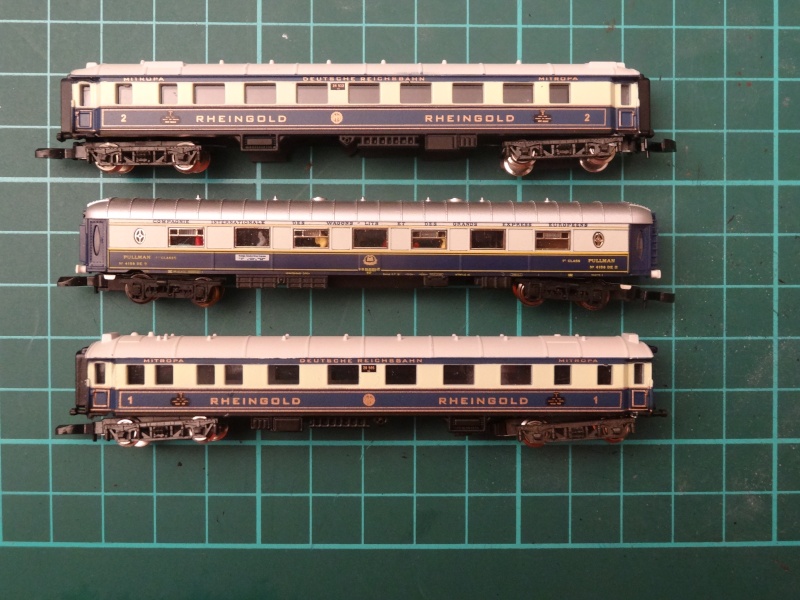

Voici à quel point j'en suis aujourd'hui :

Le Rheingold par Atlas Dsc03520

J'ai mis une voiture CIWL entre les deux pour voir un peu la différence de de finesse de production ...

Il me manque encore les flancs de bogies, les dessous de caisses (en cours !), les soufflets (en cours !) et mes marchepieds ...
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par lio-N Sam 21 Mar 2015 - 19:21

Beau boulot... Very Happy
lio-N
lio-N
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 599
Date d'inscription : 20/11/2009
Age : 62
Localisation : 49 Vezins...

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par honga blotz Sam 21 Mar 2015 - 22:09

Merci !! cheers cheers
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par manuf71 Sam 21 Mar 2015 - 22:33

Ouais, vous êtes des fous les gars Wink

Bravo pour vos réalisations! cheers

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
manuf71
manuf71
pilote de TGV

Messages : 6105
Date d'inscription : 27/12/2012
Age : 52
Localisation : Valais, Suisse

https://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par Bourrac Sam 21 Mar 2015 - 23:04

honga blotz a écrit:J'ai mis une voiture CIWL entre les deux pour voir un peu la différence de de finesse de production ...
Oui, eh bien tes voitures n'ont pas à rougir de la comparaison.
Félicitations ! king

Ingénieux, le coup de la pièce qui porte les bogies. Exclamation
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par p8kpev Dim 22 Mar 2015 - 0:31

Super réalisation, Honga. Cool Encore une fois, Atlas sublimé par tes mains d'ingénieux charcuteur... pirat
p8kpev
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1787
Date d'inscription : 09/02/2013
Localisation : Saint-Gilles-lez-Bruxelles

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par oliv30330 Dim 22 Mar 2015 - 9:36

assassin!!!   Smile  psychopathe !!! serial-killer de voitures!!!  Twisted EvilTwisted EvilTwisted Evil
oliv30330
oliv30330
chauffeur grande ligne
chauffeur grande ligne

Messages : 3061
Date d'inscription : 08/02/2012
Age : 61
Localisation : Laudun (30)

http://www.old-modeles.mozello.com

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par p8kpev Dim 22 Mar 2015 - 11:33

oliv a écrit:assassin!!!   Le Rheingold par Atlas Icon_smile  psychopathe !!! serial-killer de voitures!!!  Le Rheingold par Atlas Icon_twistedLe Rheingold par Atlas Icon_twistedLe Rheingold par Atlas Icon_twisted

lol!
p8kpev
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1787
Date d'inscription : 09/02/2013
Localisation : Saint-Gilles-lez-Bruxelles

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par honga blotz Dim 22 Mar 2015 - 18:56

Merci les copains, ça me fait très plaisir !!!  Very Happy Cool cheers
J'ai fini les dessous des demoiselles, je n'ai plus qu'à passer une 2e couche de vernis, et ensuite, j'attaque ... les bogies ...
Ce qui ne va pas être simple .... Rolling Eyes
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par honga blotz Dim 22 Mar 2015 - 18:58

oliv30330 a écrit:assassin!!!   Smile  psychopathe !!! serial-killer de voitures!!!  Twisted EvilTwisted EvilTwisted Evil

Oui ? C'est moi ! Présent chef !! Very Happy
Mais un jour, je découperai des locos !!! geek
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par 10101 Dim 22 Mar 2015 - 22:06

Il te faudra ça :

Le Rheingold par Atlas Image10

lol!
10101
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2389
Date d'inscription : 15/05/2011
Age : 56
Localisation : Genève, Suisse

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par manuf71 Dim 22 Mar 2015 - 22:21

Ou ça...
Le Rheingold par Atlas Coutea10
lol!

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
manuf71
manuf71
pilote de TGV

Messages : 6105
Date d'inscription : 27/12/2012
Age : 52
Localisation : Valais, Suisse

https://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par Bourrac Dim 22 Mar 2015 - 22:30

On peut tout faire avec une b... et un couteau.
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par manuf71 Dim 22 Mar 2015 - 22:34

Bourrac a écrit:On peut tout faire avec une b... et un couteau.

Shocked

Laughing

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
manuf71
manuf71
pilote de TGV

Messages : 6105
Date d'inscription : 27/12/2012
Age : 52
Localisation : Valais, Suisse

https://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par domi Lun 23 Mar 2015 - 9:40

Euh, le couteau, ça sert à quoi? Laughing

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 4144
Date d'inscription : 01/12/2009
Age : 59
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par honga blotz Lun 23 Mar 2015 - 21:04

manuf71 a écrit:Ou ça...
Le Rheingold par Atlas Coutea10
lol!

Ah oui, mais je crains de ne pas avoir de paluches assez grandes .... Shocked
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par honga blotz Lun 23 Mar 2015 - 21:05

domi a écrit:Euh, le couteau, ça sert à quoi? Laughing

Domi

A couper le premier "outil", s'il est trop gros ou mal affûté ....  Embarassed
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par honga blotz Lun 23 Mar 2015 - 21:14

Me voici donc reparti à la b.... et au couteau !

Voici quelques photos du dessous de caisse, avant peinturlure :

Le Rheingold par Atlas Dsc03521

Je n'ai volontairement pas "rempli" l'espace entre les deux barres transversales car j'ai peur que la voiture ne prenne trop de poids (c'est bientôt l'été). Elle fait déjà 11g (avec une marge d'erreur de bien 2 grammes avec ma balance "made in China"), et ce sera plus facile de l'alourdir que de l'alléger ...

J'ai oublié de vous le dire, mais il m'a fallu un peu évider l'espace autour des fixations des tampons pour permettre à l'attelage Märklin de ne pas frotter :

Le Rheingold par Atlas Dsc03610


Et puis la fabrication des soufflets manquants, à partir de simple plasticarte :

Le Rheingold par Atlas Dsc03611

Le Rheingold par Atlas Dsc03612

jocolor
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par manuf71 Lun 23 Mar 2015 - 21:26

Waow! Nickel! Wink

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
manuf71
manuf71
pilote de TGV

Messages : 6105
Date d'inscription : 27/12/2012
Age : 52
Localisation : Valais, Suisse

https://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par honga blotz Lun 23 Mar 2015 - 21:44

Merci Manu !

Bon, maintenant, en ture vers de nouvelles avenroutes ... L'étape la plus délicate : les flancs de bogies... Le but étant de donner un aspect réaliste à la voiture tout en conservant de bonnes qualités de roulement...

Les flancs de bogies sont quasiment prêts :
Le Rheingold par Atlas Dsc03613

Une petite vue comparative entre les flancs des bogies Atlas (en bas) et les bogies des 8731/32 (en haut) :

Le Rheingold par Atlas Dsc03614

Et là, on voit bien la petite problématique - que je connaissais depuis le début.... Laughing Rolling Eyes
L'écartement des essieux est plus important sur la situation "cible"....

Donc, si je colle les flancs de bogies Atlas sur les bogies Märklin, on va voir qu'il y a une différence flagrante ...

Je pourrais laisser les bogies tels quels, mais c'est un peu dommage, non ?

Sinon, il y a peut-être une solution "alternative" :
- Conserver la majorité du bogie Märklin
- Lui coller un truc rond en plasticarte vers l'intérieur de la voiture, pour simuler la dynamo
- Araser la partie des flancs des bogies Märklin située entre les essieux et y mettre l'espèce de chevron situé entre les essieux du bogie Atlas :

Le Rheingold par Atlas Dsc03615

Bon, les copains, là, j'ai besoin de vous !! Vous en pensez quoi ? Vers quelle solution pensez-vous qu'il soit pertinent de se tourner ?

sunny
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par Bourrac Lun 23 Mar 2015 - 21:58

Vers une autre solution : prendre d'autres bogies Märklin.
Il me semble qu'il existe des bogies tout à fait du type que tes Rheingold. Je crois que ce sont ceux qui sont montés par exemple sur les voitures DR38 à jupes. Ach ! Ce soir leur nom m'échappe ! Evil or Very Mad
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par honga blotz Lun 23 Mar 2015 - 22:03

Oui oui, je vois bien ceux dont tu veux parler, cela irait parfaitement, mais le prix de ces voitures reste assez élevé en occaZe (pcq si pour avoir au final un train plus cher que le 8133, autant le prendre direct).... C'est pour cela que je suis parti directement sur les 8731/32 ....
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par Bourrac Lun 23 Mar 2015 - 22:35

Eh oui, je comprends bien le problème.
Je crois que j'ai retrouvé : il me semble que ce sont les bogies Görlitz dont je voulais parler.
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par manuf71 Lun 23 Mar 2015 - 22:47

C'est cette voiture dont vous parlez?   Rolling Eyes
Le Rheingold par Atlas 8739910
Le Rheingold par Atlas 87399_10

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
manuf71
manuf71
pilote de TGV

Messages : 6105
Date d'inscription : 27/12/2012
Age : 52
Localisation : Valais, Suisse

https://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par Bourrac Lun 23 Mar 2015 - 23:07

Ouiiiii ! bounce
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par manuf71 Lun 23 Mar 2015 - 23:31

Alors le problème est toujours le même...   Embarassed

On peut trouver cette voiture dans des coffrets (8133 et 81331 Rheinngold ou 8135 Dompfeil) ou alors à l'unité, sous la référence 87399, non seulement elle est rare, mais elle coûte entre 40 et 50 €   Shocked

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
manuf71
manuf71
pilote de TGV

Messages : 6105
Date d'inscription : 27/12/2012
Age : 52
Localisation : Valais, Suisse

https://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Le Rheingold par Atlas Empty Re: Le Rheingold par Atlas

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
