Bonjour à tous !
Je vous propose aujourd'hui un petit tuto sur le remplacement des attelages Märklin par des attelages Kadee, ceux-là même qui équipent en série le matériel roulant MTL.
Ces attelages sont tout de même beaucoup plus jolis et plus réalistes que les "Märklin System".
Le changement se fait assez facilement. Comme souvent en Z, il suffit d'un peu de temps, de silence, de patience, et de ... brouzoufs.
Question outillage et fournitures, il vous faudra un bon scalpel de modéliste, quelques brucelles et de la colle de type "super-glu" en gel.
Pour info, j'utilise de la super-glu de marque distributeur (no-name) car elle colle moins vite que la Loclite et consorts, ce qui permet de se rattraper en cas d'erreur (ça peut arriver ....
)
La référence MTL utilisée est la 902 (002 02 010). Cette référence permet de réaliser 4 attelages.
Elle coûte environ 5€ +
, et se présente sous la forme d'un petit sachet contenant tout le matos :

Avec un mode d'emploi plutôt bien fait, même s'il n'est qu'en angliche :


(Je peux scanner le document et l'envoyer par mail à qui le demande)
Le matériel se présente comme ceci :

- Deux grappes en plastique noir avec les pièces d'attelages (le haut et le bas)
- Deux gélules transparentes contenant des ressorts et des crochets en L en métal pour le dételage. Sur la photo, l'impatient que je suis a déjà vidé le contenu de la gélules contenant les crochets en L sur la gauche ; par contre, je n'ai pas touché à la gélule contenant les ressorts, car je réutilise toujours ceux de la mère (pas toujours très) Clean.
Je vous propose aujourd'hui un petit tuto sur le remplacement des attelages Märklin par des attelages Kadee, ceux-là même qui équipent en série le matériel roulant MTL.
Ces attelages sont tout de même beaucoup plus jolis et plus réalistes que les "Märklin System".
Le changement se fait assez facilement. Comme souvent en Z, il suffit d'un peu de temps, de silence, de patience, et de ... brouzoufs.
Question outillage et fournitures, il vous faudra un bon scalpel de modéliste, quelques brucelles et de la colle de type "super-glu" en gel.
Pour info, j'utilise de la super-glu de marque distributeur (no-name) car elle colle moins vite que la Loclite et consorts, ce qui permet de se rattraper en cas d'erreur (ça peut arriver ....


La référence MTL utilisée est la 902 (002 02 010). Cette référence permet de réaliser 4 attelages.
Elle coûte environ 5€ +


Avec un mode d'emploi plutôt bien fait, même s'il n'est qu'en angliche :


(Je peux scanner le document et l'envoyer par mail à qui le demande)
Le matériel se présente comme ceci :

- Deux grappes en plastique noir avec les pièces d'attelages (le haut et le bas)
- Deux gélules transparentes contenant des ressorts et des crochets en L en métal pour le dételage. Sur la photo, l'impatient que je suis a déjà vidé le contenu de la gélules contenant les crochets en L sur la gauche ; par contre, je n'ai pas touché à la gélule contenant les ressorts, car je réutilise toujours ceux de la mère (pas toujours très) Clean.
honga blotz- chauffeur grande ligne
- Messages : 3281
Date d'inscription : 07/10/2012
Age : 50
Localisation : Banlieue parisienne
Re: Attelages Kadee/MTL
Première étape : préparation des pièces :
Le dégrappage des pièces plastiques doit être fait très soigneusement pour ne pas laisser de traces. Perso, je passe toujours un petit coup de scalper pour bien lisser la face qui se retrouvera vers le ressort.

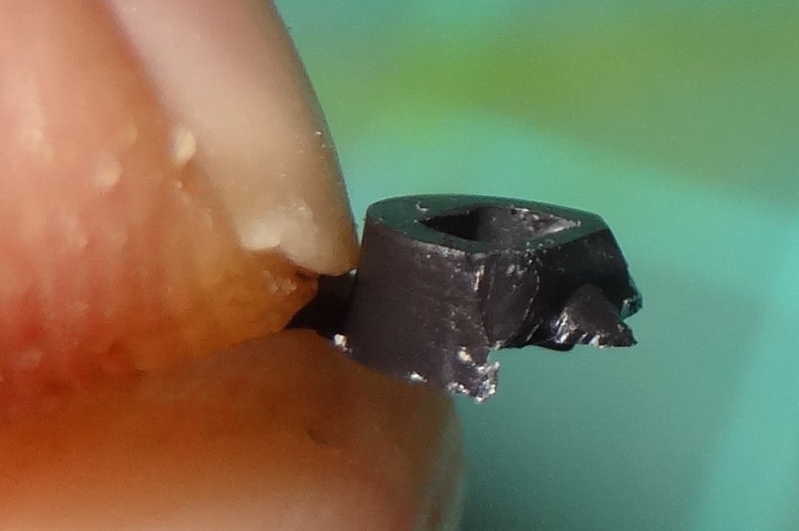

Ensuite, il faut "un peu" agrandir le trou (le chas ?) de la pièce plastique du haut. Dans ce chas viendra se loger la petite pièce métallique en L qui sert pour le dételage. Pour cela, j'utilise une petite aiguille de couturière que je pouce douuuuuuucement dans le trou :

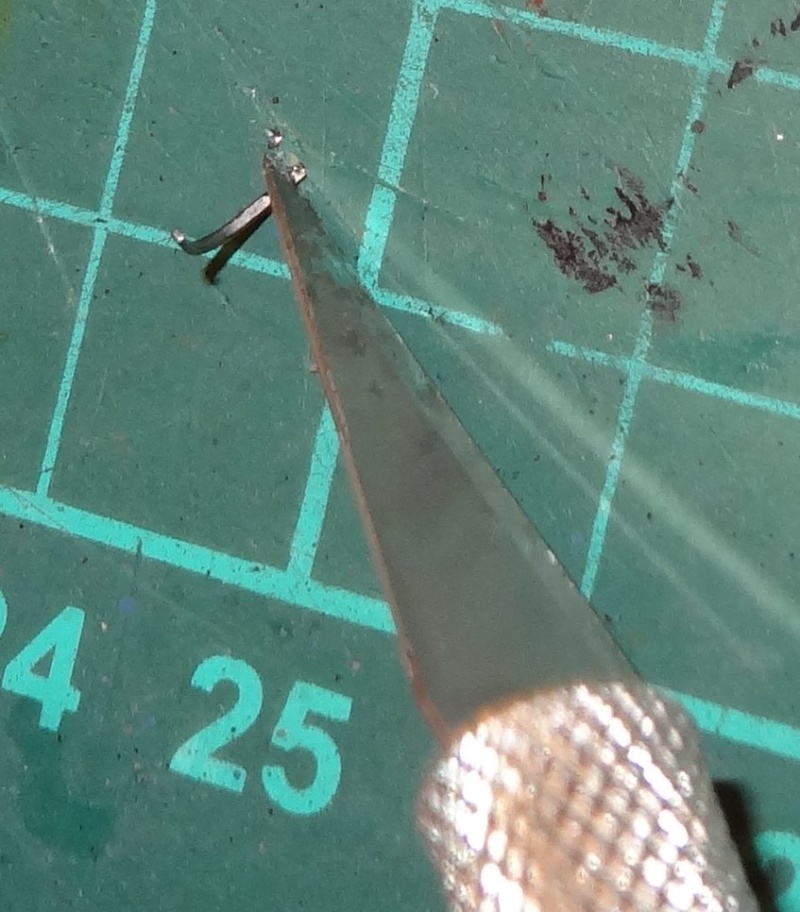

Puis c'est au tour de la pièce métallique "en L". Il faut un peu la raboter pour éliminer le trop-plein de métal. Je fais ça peinard également au scalpel :

Avec un ou deux coups de scalpel, en général, c'est tout bon.
Le dégrappage des pièces plastiques doit être fait très soigneusement pour ne pas laisser de traces. Perso, je passe toujours un petit coup de scalper pour bien lisser la face qui se retrouvera vers le ressort.
Ensuite, il faut "un peu" agrandir le trou (le chas ?) de la pièce plastique du haut. Dans ce chas viendra se loger la petite pièce métallique en L qui sert pour le dételage. Pour cela, j'utilise une petite aiguille de couturière que je pouce douuuuuuucement dans le trou :

Puis c'est au tour de la pièce métallique "en L". Il faut un peu la raboter pour éliminer le trop-plein de métal. Je fais ça peinard également au scalpel :

Avec un ou deux coups de scalpel, en général, c'est tout bon.
Dernière édition par honga blotz le Ven 7 Aoû 2015 - 13:22, édité 1 fois
honga blotz- chauffeur grande ligne
- Messages : 3281
Date d'inscription : 07/10/2012
Age : 50
Localisation : Banlieue parisienne
Re: Attelages Kadee/MTL
2e étape : premier assemblage
Il est temps d'insérer la pièce "en L" dans la pièce plastique "du haut" de l'attelage. Pas très agréable à faire (bobo les doigts). Si on a du mal à cette étape, il faut jouer sur le trou et la taille de la pièce "en L" pour bien les assembler.
On positionne bien :

Et on pousse fort (aïeuuuu !):

Ensuite, il faut positionner la pièce du bas de l'attelage :

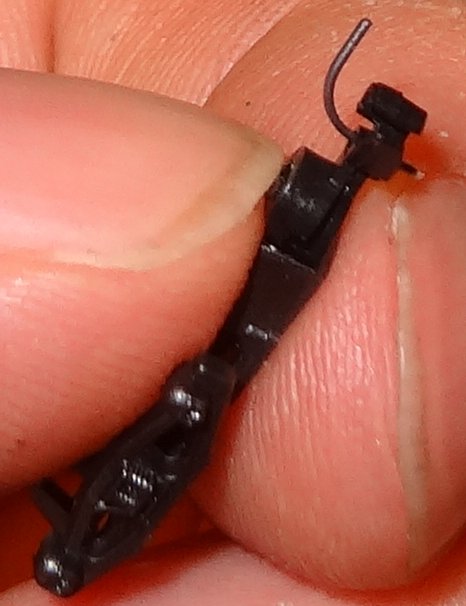

Le crochet est "officiellement" terminé, mais perso, je lui fait subir une petite transformation.
