La Z-table de salon Empty La Z-table de salon

Message par swiss-lok le Ven 28 Juin 2019 - 6:17

Bonjour,

Voici, comme je l’avais mentionné dans ma présentation, mon projet de table de salon avec maquette Z intégrée.

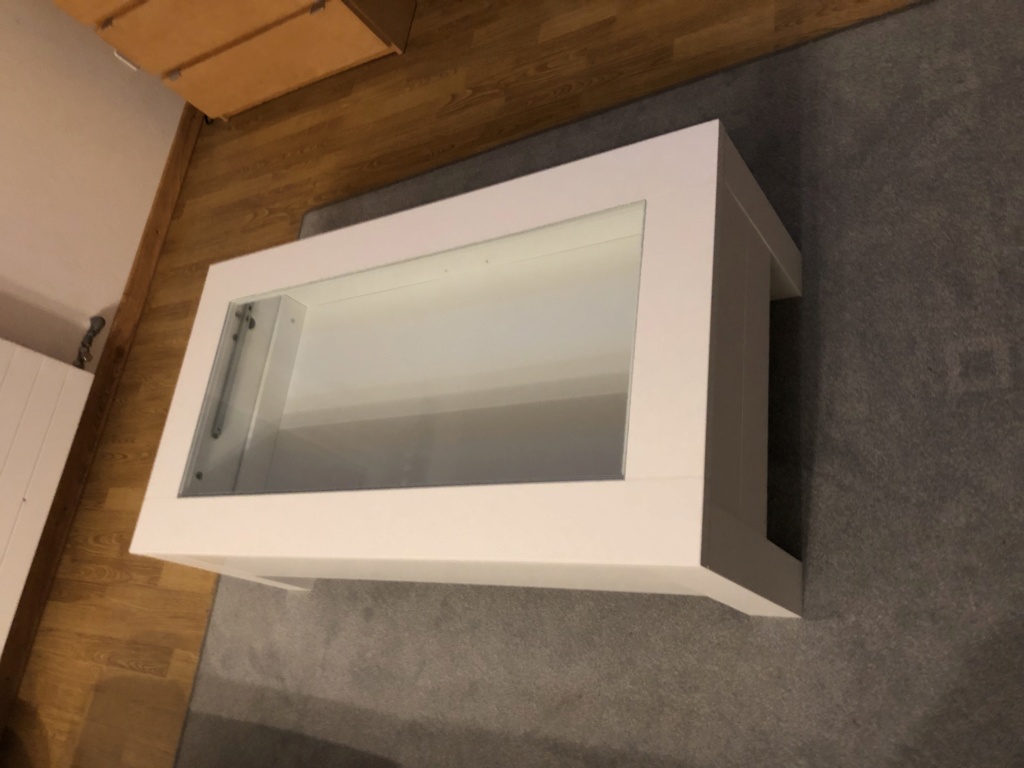

L’idée m’est venue un jour en voyant ça chez Lipo:

La Z-table de salon 74441710

Elle dispose de 2 tiroirs dont le contenu du tiroir supérieur donne directement sous la vitre.
L’utilisation est donc:
Tiroir du haut: réseau
Tiroir du bas: commande et stockage du matériel roulant

Selon mesure et test les dimensions admissibles du réseau sont de 907x550mm. Ce n’est pas très grand mais pour ce que je veux en faire cela ira très bien.

Voici le plan du réseau imaginé:

La Z-table de salon 55bb3610

Comme j’avais liquidé tout le matériel Z que j’avais à l’époque. Il faut que je me reéquipe...
Et voici, trouvé sur la bay un set de départ:

La Z-table de salon 0c821410

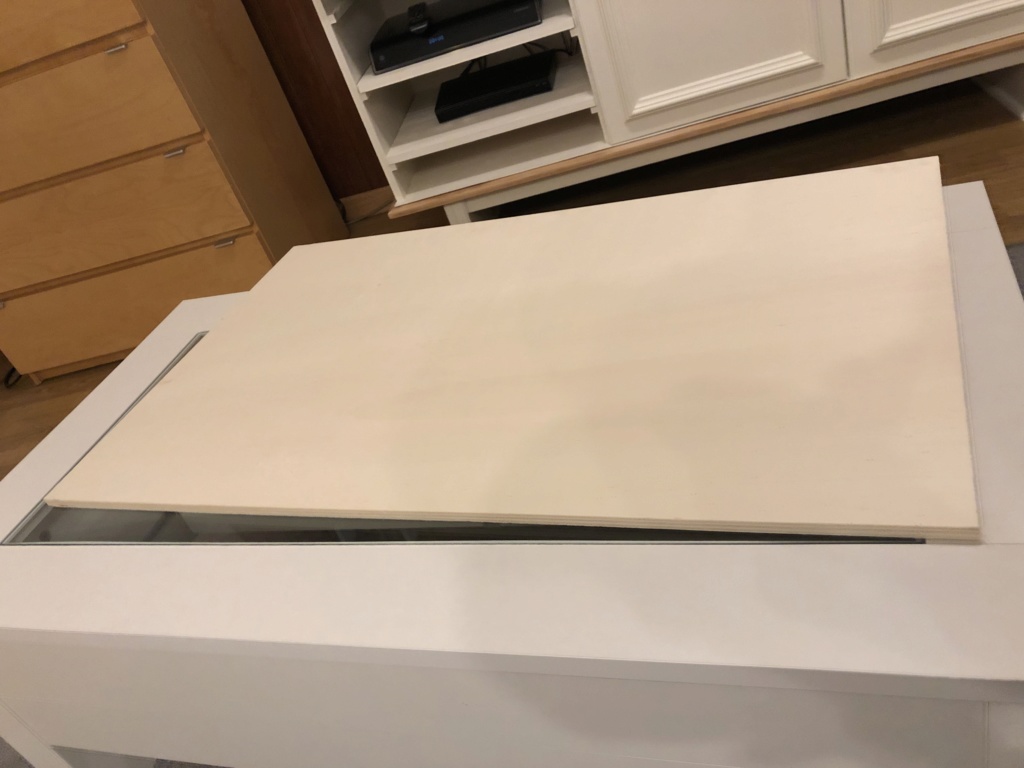

Tout beau tout neuf! Suivi, hier, du plateau que je servirai de base pour la maquette:

La Z-table de salon 2fb85b10

La première étape consistera en l’adaptation du tiroir avec le montage du nouveau fond.... Samedi si la canicule persiste.
swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par oursmalemplume52 le Ven 28 Juin 2019 - 10:06

victoire miam bounce

_________________
Chez tout homme, il y a le désir d' avoir un petit train !
oursmalemplume52
oursmalemplume52
mécanicien loco diesel
mécanicien loco diesel

Messages : 1322
Date d'inscription : 04/12/2009
Age : 68
Localisation : Hannut petite ville de province francophone Belge

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par Georges le Ven 28 Juin 2019 - 11:10

bounce bounce bounce
Georges
Georges
mécanicien loco diesel
mécanicien loco diesel

Messages : 1143
Date d'inscription : 30/09/2016
Age : 86
Localisation : Wansin (Hannut) Belgique

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par ptitrainrouge le Ven 28 Juin 2019 - 18:37

ca va être clean et tout mimi , je le sens
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 516
Date d'inscription : 22/09/2018
Age : 56

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par geoff440 le Ven 28 Juin 2019 - 19:04

Bon courage pour la suite, quand tu poseras les pieds sur la table une fois le plan finis, tu auras une idée de ce que ressent Dieu queen king
geoff440
geoff440
tortillard toutes gares
tortillard toutes gares

Messages : 360
Date d'inscription : 05/12/2016
Age : 44
Localisation : Liège

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par Bapt45 le Dim 30 Juin 2019 - 9:17

Projet sympa Wink!

@+
Bapt45
Bapt45
tortillard toutes gares
tortillard toutes gares

Messages : 463
Date d'inscription : 16/01/2016
Localisation : Olivet (45)

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par swiss-lok le Dim 30 Juin 2019 - 21:14

geoff440 a écrit:Bon courage pour la suite, quand tu poseras les pieds sur la table une fois le plan finis, tu auras une idée de ce que ressent Dieu queen king

C’est la Z attitude;-)

Début des manœuvres avec le fond.
J’ai fait un cadre sur lequel sera posé le plan de roulement extérieur. Le cadre est 4mm en retrait du bord de la planche pour permettre la pose de parois masquant l’intérieur du meuble.
Les plans de roulement sont fait en bois croisé de 4mm:

La Z-table de salon Ee4bd910

Pour l’histoire, je fais ce réseau avec mes garçons de 5 et 7ans. Enfin surtout avec le grand qui coupe les planches après que papa ait tracé et visse ce qu’il y a à visser.

@+


Dernière édition par swiss-lok le Dim 30 Juin 2019 - 21:36, édité 1 fois
swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par swiss-lok le Dim 30 Juin 2019 - 21:15

A noter qu’il y a aussi le châssis du pont qui sera entièrement fait par impression 3D maison.
swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par réZeau le Dim 30 Juin 2019 - 21:29

Tout cela me semble bien sympa!!!! cheers cheers
réZeau
réZeau
tortillard toutes gares
tortillard toutes gares

Messages : 368
Date d'inscription : 09/12/2017
Age : 70
Localisation : Hauts de France

http://stealba.e-monsite.com/

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par swiss-lok le Lun 1 Juil 2019 - 21:34

Travaux de ce soir:
Fin du plan de roulement du niveau gare et début du dessin des Z-gabarits pour la rampe.

J'ai réalisé la gamme de voie Z sur Inventor avec une largeur de 20mm pour le plan de roulement:

La Z-table de salon Gabari10

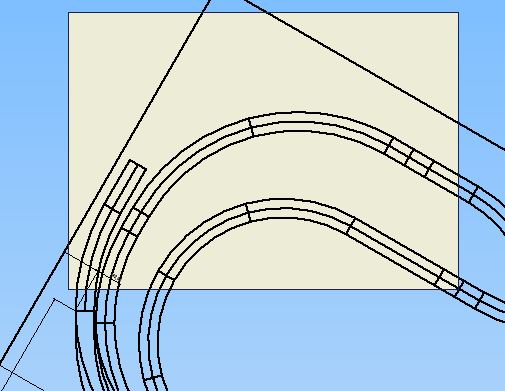

Puis impression sur des feuilles légèrement cartonnées pour faire les Z-gabarits qui seront ensuite découpés par mon fils:

La Z-table de salon Gabrit10

Demain découpe du carton et du bois.
A+
swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par swiss-lok le Sam 6 Juil 2019 - 21:39

Des nouvelles du front:

Le plan de roulement extérieur est fixé et les rampes sont en cours de fabrication:

La Z-table de salon B905ee10

Je dois contrôler les passages, j’attends maintenant les rails pour poursuivre.


@+
swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par swiss-lok le Lun 8 Juil 2019 - 21:38

Bonsoir,
Toutes les planches sont coupées. Il me manque encore quelques coupons de voie pour contrôler le positionnent et fixer les supports:
La Z-table de salon 89daf810

J’ai aussi fait un petit achat sur la baie:

La Z-table de salon 82323e10

@+
swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par manuf71 le Lun 8 Juil 2019 - 23:21

Sympa!  Very Happy

Sinon, ça n'est pas un peu étroit sous le pont?  Rolling Eyes

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
manuf71
manuf71
pilote de TGV

Messages : 5971
Date d'inscription : 27/12/2012
Age : 49
Localisation : Valais, Suisse

https://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par swiss-lok le Mar 9 Juil 2019 - 5:34

Hello,
Il a une largeur de 40mm mais la voie n’arrive pas perpendiculairement sous le pont mais avec un angle d’environ 15 degrés. Je pense le refaire avec la voûte à cet angle ou utiliser un pont Hack Brücken en métal.
swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par swiss-lok le Mar 9 Juil 2019 - 22:09

Hello,
Voilà! Les plans de roulement sont fixés en dehors du pont qui devra avoir un écartement plus grand... J’ai quand même monté la boucle et fait un test de roulement... ça fonctionne mais il va falloir faire des rappels d’alimentation.
Pour le pont, j’ai commandé une Hack...
Prochaine étape: remplissage des trous pour le décor.
La Z-table de salon 53c11210

swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par Georges le Mer 10 Juil 2019 - 10:10

Chouette circuit ainsi que la CFF.
Georges
Georges
mécanicien loco diesel
mécanicien loco diesel

Messages : 1143
Date d'inscription : 30/09/2016
Age : 86
Localisation : Wansin (Hannut) Belgique

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par Papymouzot le Mer 10 Juil 2019 - 13:00

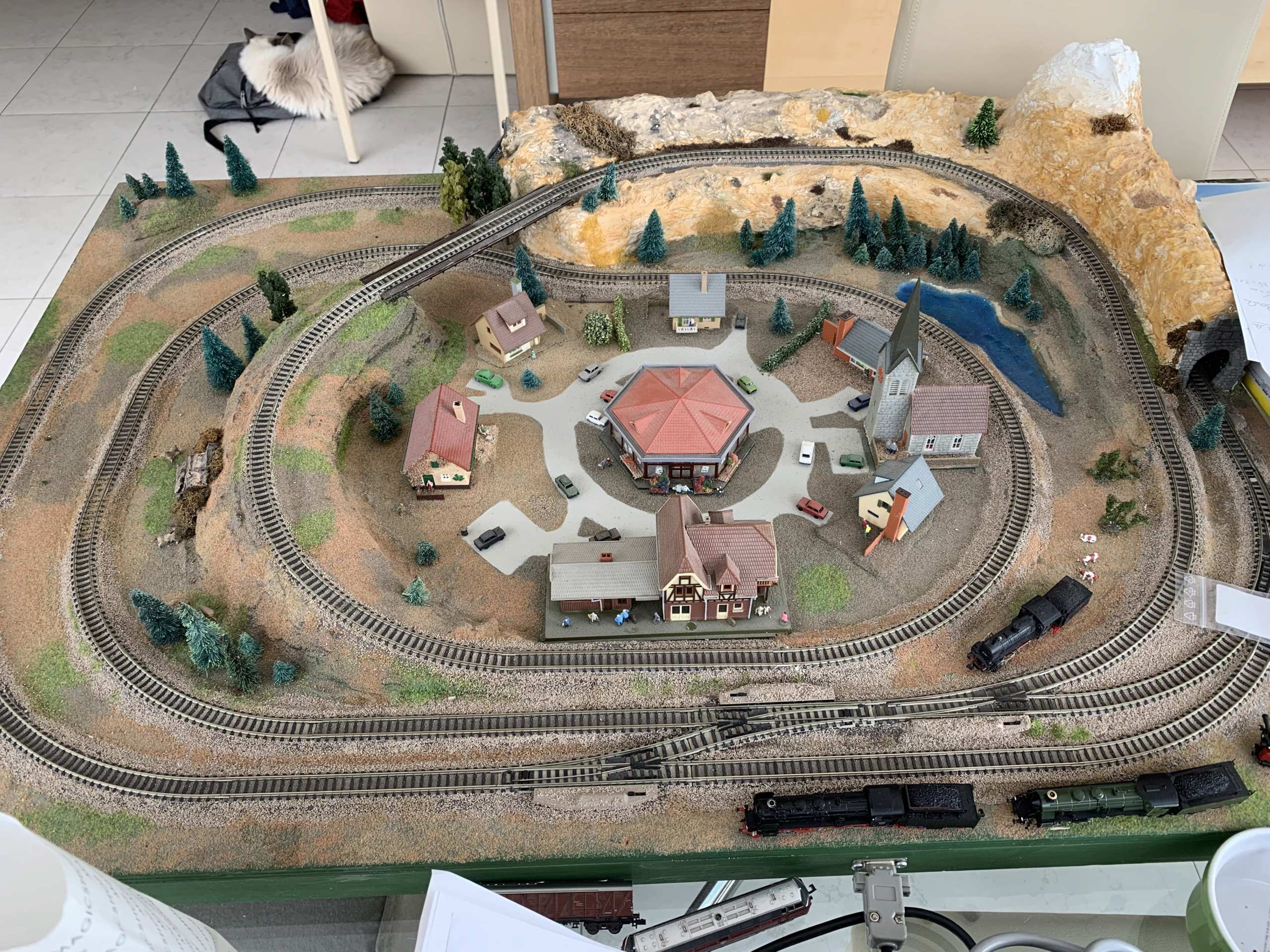

Bonjour, j'aime beaucoup ce réseau, j'ai construit le même en N il y a plus de dix ans pour mon 1/2 frère qui a 30 ans de moins que moi pour lui faire découvrir le train électrique...  je l'ai à la maison depuis quelques jours pour tenter de lui redonner vie, les parties floquées en vert clair "pétard" sont de venues marron, il est passé du printemps à l'automne.. Flocage Noch, savez vous pourquoi ?


La Z-table de salon <a href=La Z-table de salon Img_8711" />


Dernière édition par Papymouzot le Mer 10 Juil 2019 - 17:29, édité 1 fois
Papymouzot
Papymouzot
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 41
Date d'inscription : 26/01/2018
Age : 56
Localisation : Roquebrune Cap-Martin

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par Georges le Mer 10 Juil 2019 - 15:39

Humidité peut-être???
Georges
Georges
mécanicien loco diesel
mécanicien loco diesel

Messages : 1143
Date d'inscription : 30/09/2016
Age : 86
Localisation : Wansin (Hannut) Belgique

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par Papymouzot le Mer 10 Juil 2019 - 17:28

Je ne crois pas que cela puisse être de l'humidité, le petit réseau était installé dans un grand espace chauffé et non humide d'habitation... Seules quelques couleurs ont viré au marron, d'autres sont encore OK.. Mais je ne désire pas polluer ce post... Je disais que j'aimais bien ce réseau et j'ai hâte de voir la suite.. Very Happy
Papymouzot
Papymouzot
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 41
Date d'inscription : 26/01/2018
Age : 56
Localisation : Roquebrune Cap-Martin

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par geoff440 le Mer 10 Juil 2019 - 23:00

Bonjour, c'est peut-être l' inverse, le soleil fait ça sur le flocage, ça brûle. J'ai eu ça avec des socles de figurines blood bowl.
Du vert au jaune. Les laqué peux empêcher ce virement de couleur mais un vernis mat.
geoff440
geoff440
tortillard toutes gares
tortillard toutes gares

Messages : 360
Date d'inscription : 05/12/2016
Age : 44
Localisation : Liège

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par swiss-lok le Ven 12 Juil 2019 - 6:46

Les UV ont certainement une part de responsabilité.

Hier soir, encollage de la couche d’insonorisation. J’ai utilisé un reste de mousse de 2mm. C’est ce qu’on utilise pour mettre entre le par vapeur et le parquet. Et comme il m’en reste 3 rouleaux....
Il faudra encore couper pour affiner mais d’abord laisser sécher:
La Z-table de salon 11442010

Prochaine étape, pose du styropoor pour la structure du décor.
Vu les faibles différences de hauteur, je ne vais pas m’amuser à faire une structure en bois mais simplement travailler le styropoor en le découpant à chaud pour que cela devienne tout joli.
Quelques bâtiments doivent aussi prendre leur place mais ne sont pas encore arrivés.
La maquette sera digital, j’ai reçu les décodeurs Velmo et ESU pour mes motrices ainsi qu’un DSR de AMW pour avoir une tension digital réduite.
J'hésite aussi à faire de la rétro signalisation pour piloter la maquette avec mon PC à l’aide de Railroad train controller comme je le fais en H0
swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par ptitrainrouge le Ven 12 Juil 2019 - 7:54

c'est très propre. cheers cheers

tu pourrais peut être poser la voie avant de faire la structure du décor., pour être plus à l'aise dans les petits espaces.
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 516
Date d'inscription : 22/09/2018
Age : 56

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par Papymouzot le Ven 12 Juil 2019 - 8:13

Pour insonoriser il faut bien faire attention à ne pas clouer ou visser les rails, car les vibrations passeraient par les clous/vis...
Papymouzot
Papymouzot
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 41
Date d'inscription : 26/01/2018
Age : 56
Localisation : Roquebrune Cap-Martin

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par swiss-lok le Ven 12 Juil 2019 - 11:17

Effectivement, c’est comme en H0 que je pratique depuis fort longtemps. Je vais légèrement coller les rails et après le ballasté fera le reste du travail.
swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par Papymouzot le Ven 12 Juil 2019 - 12:35

Je vais même en rajouter une, préférer une colle qui reste souple pour poser le ballast... Anita décor par exemple
Papymouzot
Papymouzot
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 41
Date d'inscription : 26/01/2018
Age : 56
Localisation : Roquebrune Cap-Martin

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par swiss-lok le Ven 12 Juil 2019 - 13:02

Intéressant, tu la trouves ou?
swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par swiss-lok le Sam 13 Juil 2019 - 17:44

Bon aujourd’hui, travaux de réalisation des volumes du paysage. Produits utilisés:
- 1x plaque de styropoor 30mm
- 1x bonbonne de mousse expensée à 6.- chez Landi.

Après avoir tout posé:

La Z-table de salon A3196710

Puis j’ai commencé à tailler au cuter dans la joie et la bonne humeur:

La Z-table de salon 6eab8310

Et craque:

La Z-table de salon Ed10f910
swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par swiss-lok le Sam 13 Juil 2019 - 17:46

Je me console avec ce qui m’est arrivé par La Poste hier et que je n’avais pas encore déballé:

La Z-table de salon 2df80510

@+
swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par 10101 le Sam 13 Juil 2019 - 22:23

swiss-lok a écrit:
Et craque:

La Z-table de salon Ed10f910

Mais... c’est une Z-blessure  affraid  toute pitite Razz
Si c’est pas grave autant en rire Wink
Sinon, ça avance bien, cool victoire
10101
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2388
Date d'inscription : 15/05/2011
Age : 53
Localisation : Genève, Suisse

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par swiss-lok le Dim 14 Juil 2019 - 21:40

Gibs/Moltofil posé, ici avant lissage et séchage:

La Z-table de salon Ff5c5310

Demain peinture
swiss-lok
swiss-lok
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 22
Date d'inscription : 27/06/2019
Age : 36
Localisation : Loveresse/BE/CH

Revenir en haut Aller en bas

La Z-table de salon Empty Re: La Z-table de salon

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
