RESEAU DE PPBB DANS UN FLIGHT CASE

Page 1 sur 2 1, 2  Suivant

Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty RESEAU DE PPBB DANS UN FLIGHT CASE

Message par PAPY BOUBOU le Mar 18 Fév 2020 - 16:54

Bonjour à tous,

Ça y est !  Ce coup-ci; le matériel commence à arriver et les choses sérieuses vont enfin commencer.  J'ai donc quitté le chapitre «Le Wagon Bar» pour basculer sous celui intitulé «Modélisme Z» et plus particulièrement la rubrique «Réseaux» avec le titre : «LE RESEAU DE PPBB DANS UN FLIGHT CASE».
N.B. : PAPY BOUBOU en abrégé devient 'PPBB' utilisé dans le titre de mon post; cqfd.

Devant la hauteur des prix pour réaliser un coffre en bois (bois, quincaillerie de qualité, peintures, etc), j'ai finalement opté pour un flight case qui m'offre une surface de 100 sur 48 cm pour poser le réseau envisagé.
Ci-après le lien pour visualiser ce flight case qui est magnifiquement fini, avec de la quincaillerie de qualité et d'une solidité à toutes épreuves, me semble-t-il.
C'est du matériel de professionnel fait pour durer et encaisser les transports . . .
https://www.thomann.de/fr/thon_effect_pedal_case_large.htm

Le plateau livré avec le flight case est une plaque en multiplex de bouleau de 7 mm qui est bien rigide.
Un côté est totalement recouvert d'un tapis en scratch collé et fourni de deux bandes blanches scratch à couper à dimension, selon ses désirs, qui vont me servir pour maintenir le câblage qui sera donc invisible.
L'autre côté de la plaque en multiplex est recouverte d'une résine phénolique marron que je compte poncer pour que ma couleur « béton  - gravier » adhère parfaitement au support.
Question de facilité; comme base sur toute la plaque, je compte mettre cette peinture que j'utiliserai également pour recouvrir les moteurs des aiguillages & dételeurs.  Au fur et à mesure de l'avancement du travail, d'autres éléments (couleurs, bâtiments, peintures, etc) viendront recouvrir la couche de base.

Voilà, mon plan à échelle grandeur réelle « 1 » via des feuilles A3 collées ensembles pour former ma surface de 100 par 48 cm est en attente de recevoir ma première commande de voies pour pouvoir tester si . . . «ça passe» correctement ou s'il y a lieu de modifier les tracés des voies.

Je devrait être fixé sur la chose avant la fin de ce mois.

Entre-temps, profitez bien de votre passion . . .
A+,

PAPY BOUBOU


Dernière édition par PAPY BOUBOU le Ven 21 Fév 2020 - 18:50, édité 1 fois
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 286
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par ptitrainrouge le Mar 18 Fév 2020 - 19:13

belle caisse à réseau
par contre je ne vois pas ton plan ;
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 516
Date d'inscription : 22/09/2018
Age : 56

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par geoff440 le Mar 18 Fév 2020 - 19:58

Ça y est,  Ppbb repart en tournée 👍
😉  En plus du plan, rien que le flycase c'est déjà un beau cadeau pour ton petit filliot 😄
geoff440
geoff440
tortillard toutes gares
tortillard toutes gares

Messages : 360
Date d'inscription : 05/12/2016
Age : 44
Localisation : Liège

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par PAPY BOUBOU le Mar 18 Fév 2020 - 20:28

Bonsoir Ptitrainrouge,

En fait, le projet de réseau qui n'est pas définitivement arrêté a été très rapidement présenté en date du 27 janvier 2020 sous mon post "Un Belge du Gard débutant en Z qui découvre et se pose des questions" dans le châpitre "Le Wagon bar - le Comptoir".

Je replace ci-dessous le projet réalisé sous Any-Rail qui est susceptible de surbir encore de nombreuses modifications . . .
https://i.servimg.com/u/f14/20/15/60/12/reseau10.jpgRESEAU DE PPBB DANS UN FLIGHT CASE Reseau10

J'attends des rails courbes n°8539 de chez Märklin pour bien m'assurer que les locomotives et les longs wagons sur bogies (longueur 120 mm) passent sans poser de problèmes et cela à toutes les vitesses et dans toutes les conditions de roulage (entrée ou sortie d'aiguillage, de double jonctions, etc).  Bref, essais à tous les niveaux . . . .

Voilà, j'espère avoir répondu à ta question.

A+
PAPY BOUBOU
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 286
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par PAPY BOUBOU le Dim 23 Fév 2020 - 10:46

Bonjour à tous,

Lentement mais sûrement à la vitesse d'un escargot qui se traîne sur un rail pas trop sec de préférence. . . (cfr. mon avatar) ! ! !

Un premier test des achats de matériel, auprès de divers fournisseur internet & Ebay, a été réalisé sur le panneau du flight case et il est concluant.

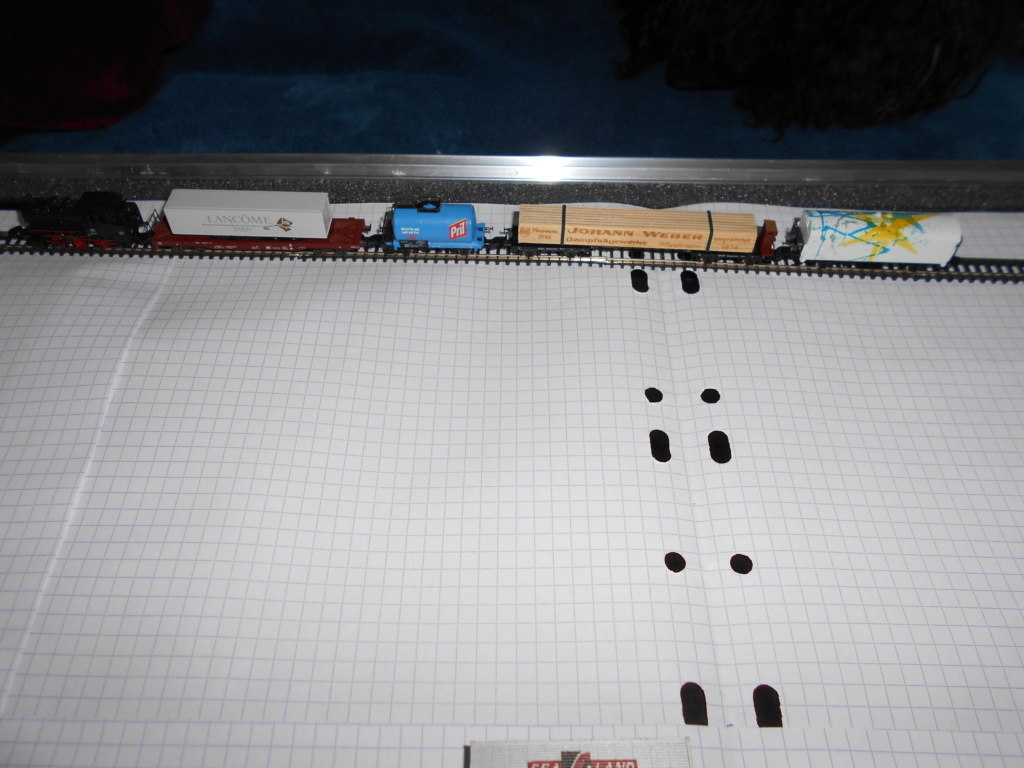

RESEAU DE PPBB DANS UN FLIGHT CASE 2020_010
RESEAU DE PPBB DANS UN FLIGHT CASE 2020_011

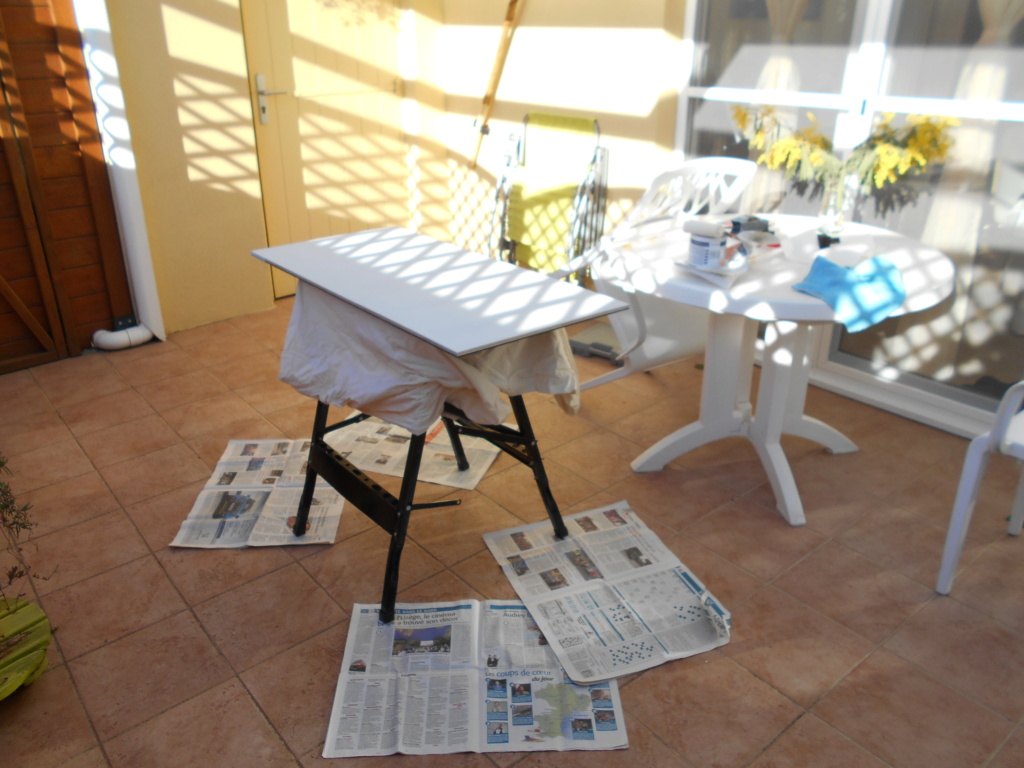

Le panneau multiplex en bouleau de 7 mm qui va servir de base au réseau a été sorti du flight case, sa couche de résine phénolique marron a été poncée sous le soleil du Gard et deux couches de peintures multi-support pour simuler le béton-gravier comme précisé dans mon message du mardi 18/02/2020 – 16:54 - ont été posées.
RESEAU DE PPBB DANS UN FLIGHT CASE 2020_012
RESEAU DE PPBB DANS UN FLIGHT CASE 2020_013
RESEAU DE PPBB DANS UN FLIGHT CASE 2020_015

Voilà, pour la semaine écoulée.
A+ à tous et profitez bien de votre passion en Z

PAPY BOUBOU
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 286
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par jhbf le Dim 23 Fév 2020 - 11:12

Bon courage.
Je vois que tu peux profiter du soleil pour travailler à l'extérieur. L'avantage d'habiter dans le sud.
jacques-henry

jhbf
jhbf
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 85
Date d'inscription : 18/01/2020
Age : 62
Localisation : Cergy

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par ptitrainrouge le Dim 23 Fév 2020 - 17:55

quand on fait tourner son premier train , c'est toujours un moment de bonheur enfantin (enfin chez moi Very Happy Very Happy )
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 516
Date d'inscription : 22/09/2018
Age : 56

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par PAPY BOUBOU le Dim 23 Fév 2020 - 18:05

Bonjour Ptitrainroube,

Parfaitement d'accord avec toi . . .
Que du bonheur et de l'émerveillement . . .

A+
PAPY BOUBOU
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 286
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par PAPY BOUBOU le Dim 15 Mar 2020 - 15:12

Bonjour à tous,

Ma seconde commande de rails et aiguillages pour pouvoir former deux voies en gare et tester une courbe avec un rayon de 145 mm a mis énormément de temps pour être livrée car des éléments étaient en rupture de stock chez Märklin !  Commande passée le 16 février et le colis a été livré le samedi 14 mars 2020 !  Cela semble long d'avoir ses travaux des voies en attente . . .  Bien pire que d'attendre devant un feu rouge pour qu'il passe au vert . . .

J'ai donc été, après une longue attente, en mesure de monter le circuit avec ses doubles voies en gare ainsi que la courbe serrée d'un diamètre de 290 mm.  Sur cette dernière; ça passe correctement même pour les wagons voyageurs à bogies de 120 mm hors tampons, quelque soit la vitesse du convoi sur la courbe et une contre-courbe ou un aiguillage. Ça passe l'épreuve sans difficulté mais, lors de la fixation des rails sur le plateau; je devrai bien vérifier l'espace entre les rail et les transfos pour que ces longs wagons ne touchent rien !

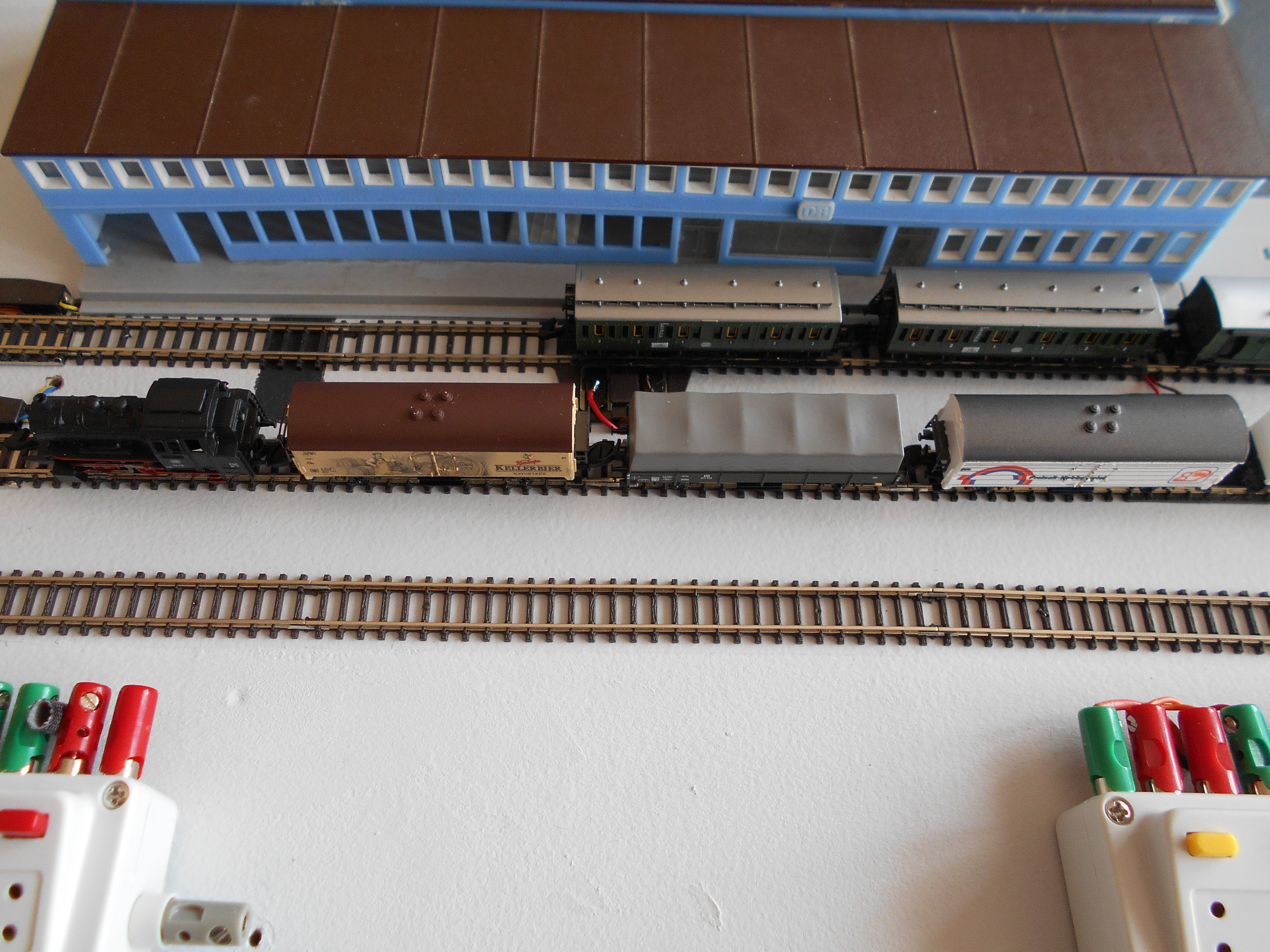

RESEAU DE PPBB DANS UN FLIGHT CASE X8zl

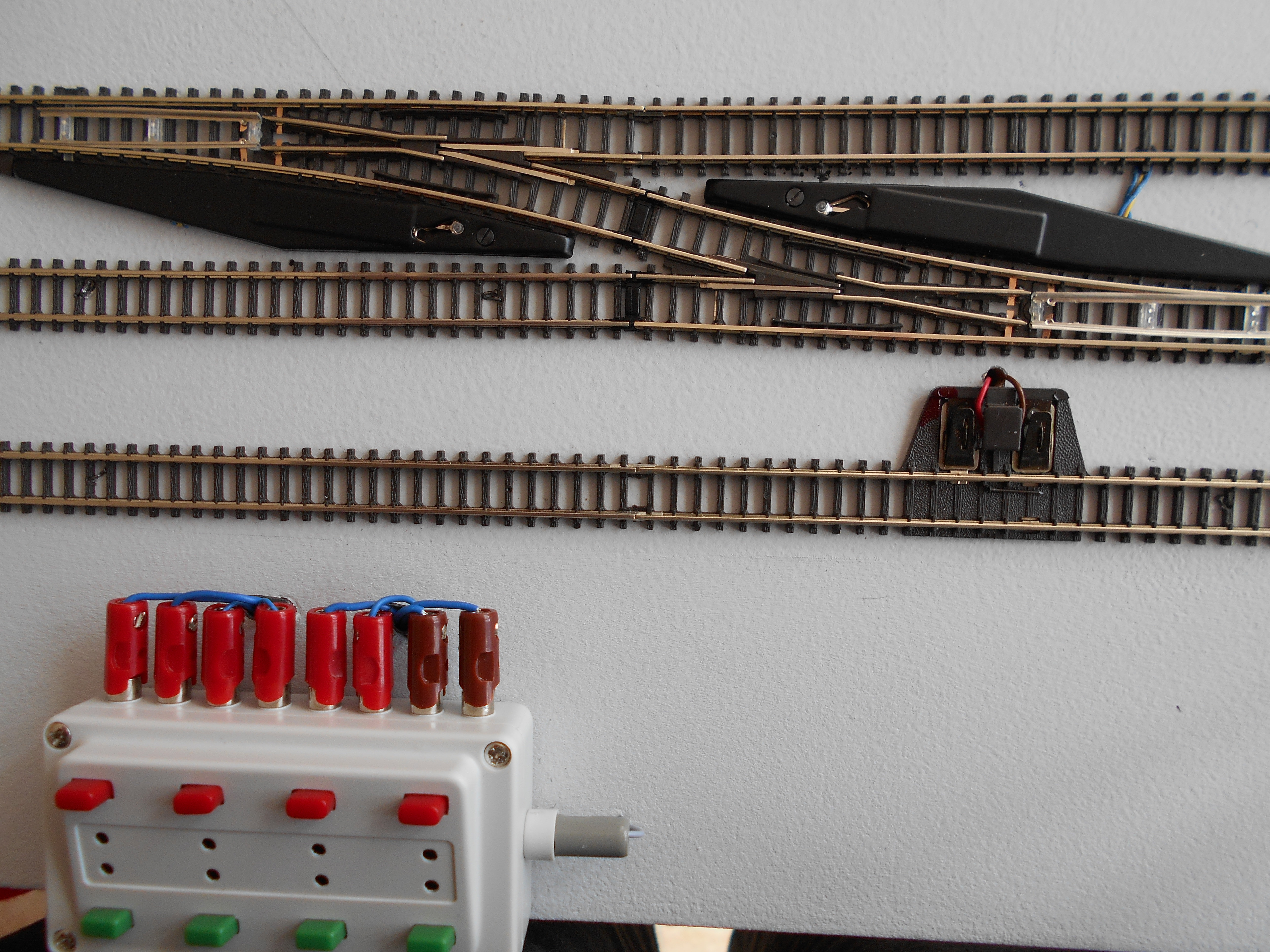

RESEAU DE PPBB DANS UN FLIGHT CASE Mkvo

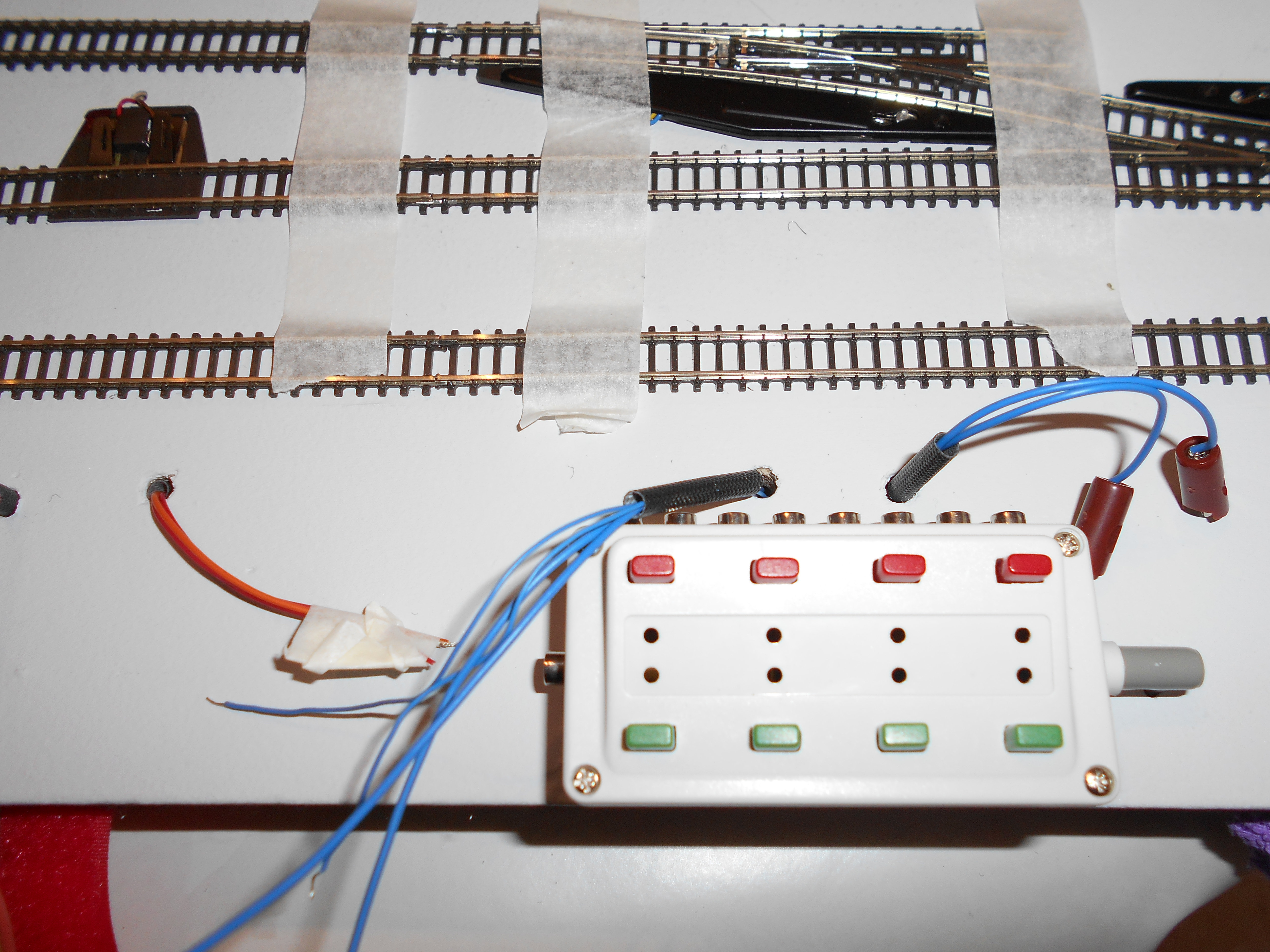

RESEAU DE PPBB DANS UN FLIGHT CASE Ntmo
RESEAU DE PPBB DANS UN FLIGHT CASE Z5l6

La largeur disponible sur plateau du flight case et comptée mais me permet de placer mes deux transfos et les boîtiers de commandes.  C'est parfait.
RESEAU DE PPBB DANS UN FLIGHT CASE Lxwm
RESEAU DE PPBB DANS UN FLIGHT CASE K61n
RESEAU DE PPBB DANS UN FLIGHT CASE Qkgm

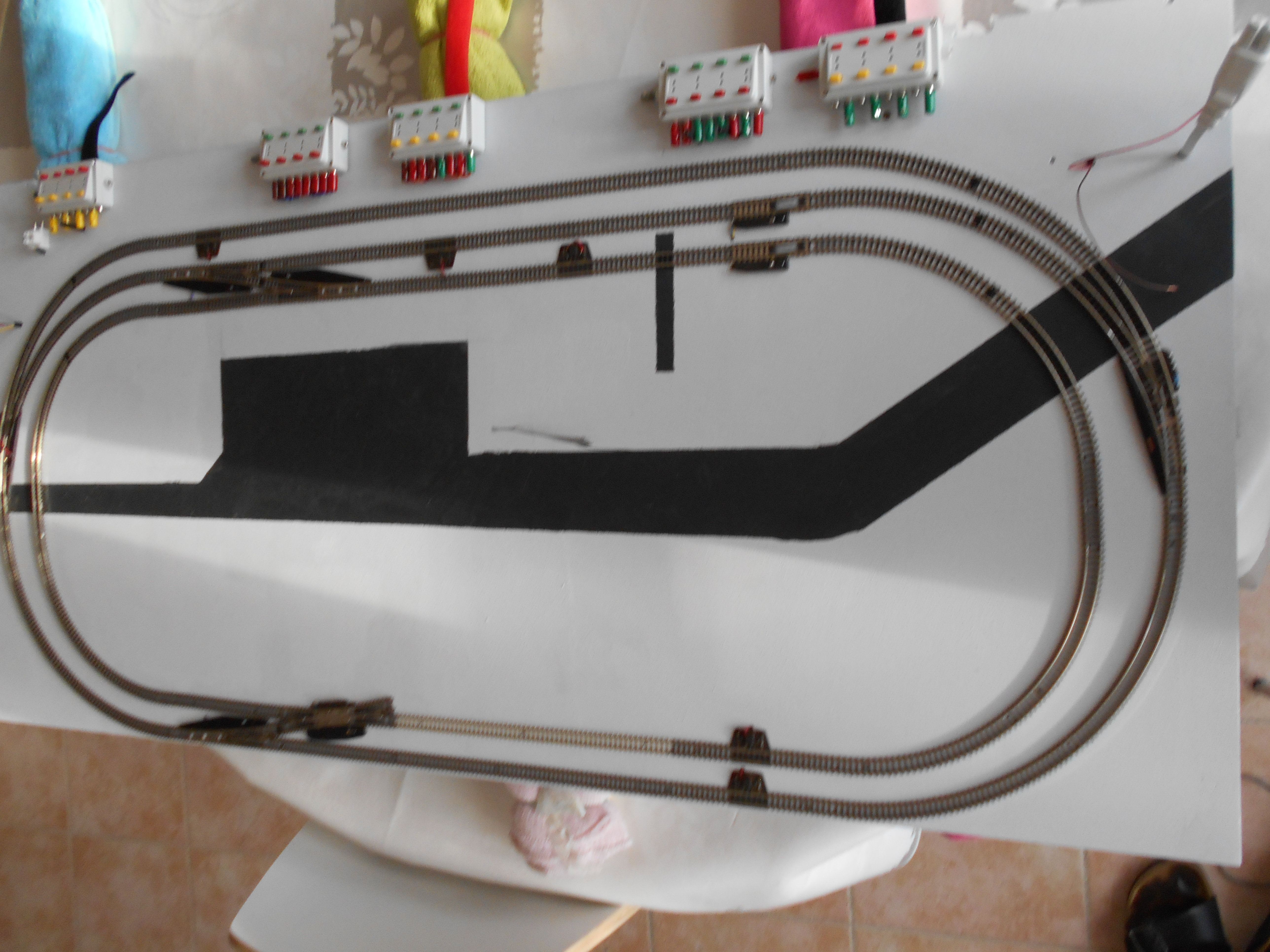

Mon projet de réseau via le soft ANYRAIL s'est vu confirmé par cet essais.  Ce projet de réseau avec ses trois voies en gare est donc validé.
RESEAU DE PPBB DANS UN FLIGHT CASE Odtf

Je peux monter définitivement mes transfos, boîtiers de commande et le circuit extérieur, ses deux voies en gare sur la plateau du flight case, percer ce dernier aux endroits ad hoc afin de réaliser les connections électriques des aiguillages et autres composants.

Mais avant cette étape importante; j'ai profité que le plateau du flight case était vide pour tracer mes routes et les asphalter.  Pour avoir un bon fini du tarmac posé, après l'avoir bien laissé sécher, une seconde couche a été posée.

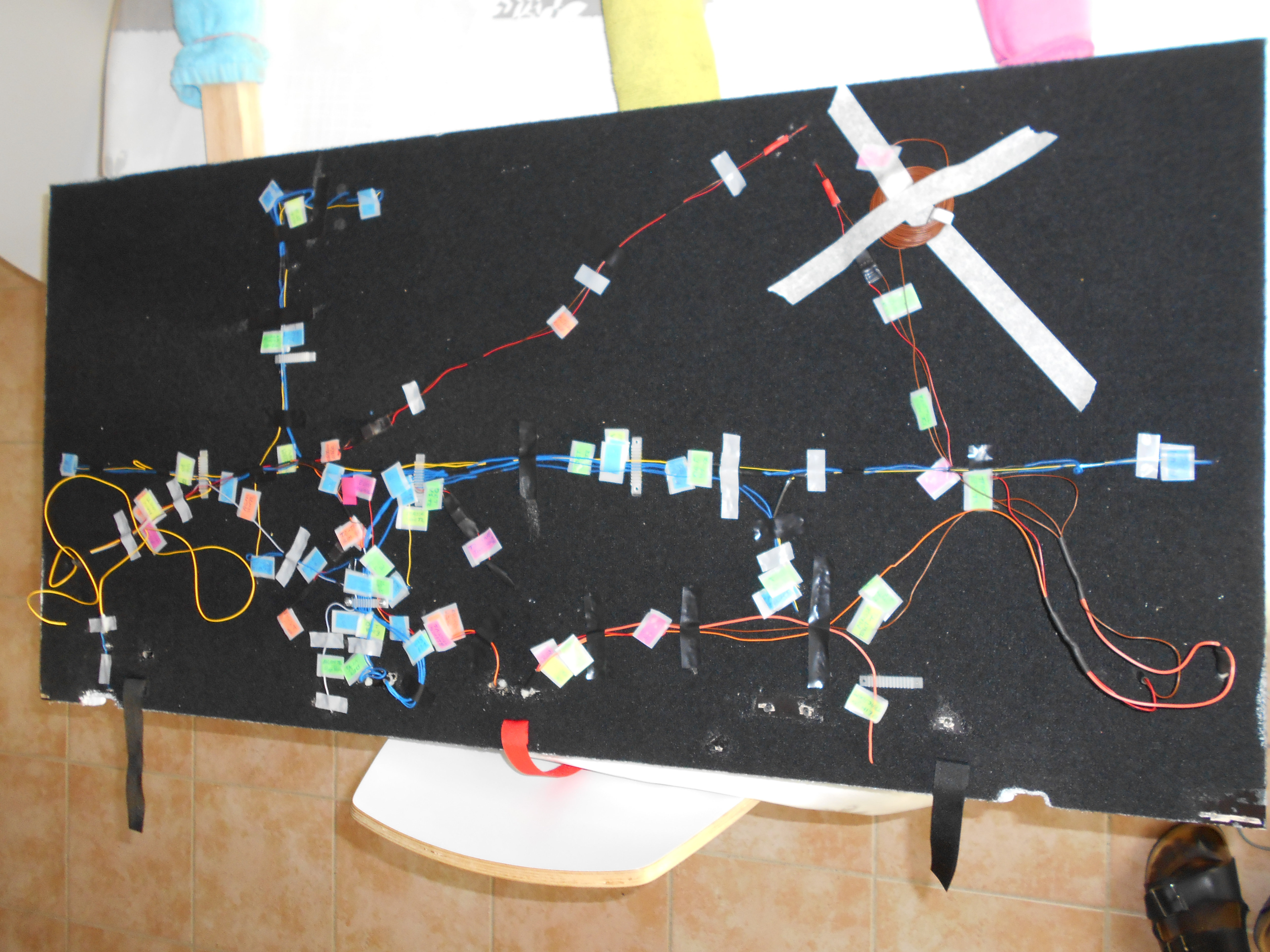

RESEAU DE PPBB DANS UN FLIGHT CASE E33i
RESEAU DE PPBB DANS UN FLIGHT CASE Lgld

Grâce à l'aide de deux membres du forum (Jean-Baptiste & Georges) qui ont éclairé ma lanterne sur le butoir Märklin n° 8991, je suis en capacité de calculer et commander le matériel de voies nécessaire pour réaliser la gare de formation à créer sur le flight case.  Cette étude se réalisera durant mes soirées à tête pensante mais reposée . . .

Et voilà pour la semaine écoulée.
A+ à tous et profitez bien de votre passion en Z . . .

Et surtout rester confiné près de votre Z qui vous a déjà refilé un virus mais ne vous contaminera certainement pas au COVID-19 ! ! !

PAPY BOUBOU
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 286
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par geoff440 le Dim 15 Mar 2020 - 15:28

Bonjour PPBB, ça avance plutôt vite malgré l'attente du matériel, mais on ne voit pas bien tes photos, comme un super Zoom  Exclamation
Edit: oops c'est moi désolé
geoff440
geoff440
tortillard toutes gares
tortillard toutes gares

Messages : 360
Date d'inscription : 05/12/2016
Age : 44
Localisation : Liège

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par jhbf le Dim 15 Mar 2020 - 18:08

Super, cela prend forme. Le transfo prend effectivement beaucoup de place. Un peu gros ce matériel. heureusement que les commandes d'aiguillage sont plus petites.
J'ai hâte de voir la suite.
Pour les ruptures de stock, je te rassure, c'est pareil du côté de Rokuhan.
A plus pour de nouvelles photos de ton réseau.
jh
jhbf
jhbf
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 85
Date d'inscription : 18/01/2020
Age : 62
Localisation : Cergy

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par PAPY BOUBOU le Dim 15 Mar 2020 - 18:14

Bonsoir Geoff440 & Jhbf,

Ca avance à la vitesse d'un escargot de Namur . . . .
Même chez les Japonais, il y a des ruptures de stock . . . Mais où allons-nous . . .
Par contre, je suis bien content d'avoir acheté une casquette avec LED équipée de 3 lentilles qui augmentent les objets de 2x à 6x car avec ma vue de "taupe"; j'éprouve des difficultés pour assembler les voies et je me doute que pour les fils des appareils des voies . . .  ça va être aussi joyeux !
Mais avec de la persévérance on arrive à tout.

Merci pour vos encouragements, la semaine de confinement va être consacrée à assembler et fixer le circuit extérieur et ses 2 voies en gare . . .
Il va falloir m'entrainer à fixer les rails . . .   Ca aussi, je le crains avec ma vue; ça va être chouette . . . Déjà prendre le petit clou Märklin avec une précelle . . .

A+ et bonne semaine à Liège et sur la Seine de Cergy . . .
PAPY BOUBOU


Dernière édition par PAPY BOUBOU le Lun 16 Mar 2020 - 21:44, édité 3 fois
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 286
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par jhbf le Dim 15 Mar 2020 - 18:16

Tu as une photo de ta casquette ? Tu l'as trouvée où ?
jh
jhbf
jhbf
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 85
Date d'inscription : 18/01/2020
Age : 62
Localisation : Cergy

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par PAPY BOUBOU le Dim 15 Mar 2020 - 18:25

Re-Bonjour Jhbf,

Je n'ai pas voulu tenter l'expérience avec les "produits à bas prix de Chine".  Ma faible vue est bien trop précieuse à mes yeux (Excusez le jeu de mot).
J'ai acheté par www.amazon.fr ceci : https://www.amazon.fr/gp/product/B015MRZ1PE/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1.
C'est une maque américiane réputée dans les appareils d'optiques, les évaluations étaient bonnes et le prix, avec livraison gratuite, raisonnalbe.  J'ai donc fait l'achat et 3 jours ouvrables après je recevais le colis parfaitement conforme à la description sur le site.

Voilà, j'en suis très satisfait et cela m'aide énormément.
Si tu as des questions sur cet article; je suis disponible.

A+
PAPY BOUBOU
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 286
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par jhbf le Dim 15 Mar 2020 - 18:28

Super, merci pour le lien.
Cela m'a l'air pas mal pour travailler.
J'ai aussi un peu de mal pour les petites pièces de près. Question d'âge aussi.
Je vais y réfléchir sérieusement...
jh
jhbf
jhbf
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 85
Date d'inscription : 18/01/2020
Age : 62
Localisation : Cergy

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par PAPY BOUBOU le Dim 15 Mar 2020 - 18:42

De rien,

Effectivement avec l'âge; la vue baisse et s'il n'y avait que cela . . .
Dés l'âge de 1 an, j'ai connu de gros problèmes de vue et j'ai été écarté du métier que je souhaitais faire : mécanique de précision dans l'aéronautique  . . .  Même chef de train m'a été interdit au sein de la SNCB !  Et c'est comme cela que je suis devenu expert-comptable et fiscaliste avec une expertise dans les procédés informatiques de contrôles au sein du secteur financier.

Cette casquette me rend des grands services.

A+
PAPY BOUBOU
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 286
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par réZeau le Dim 15 Mar 2020 - 21:55

Bravo, cela te fera un beau circuit avec des possibilités supplémentaires prévues au niveau des aiguillages.
Avec du décor cela sera "top"!! Banana Banana
réZeau
réZeau
tortillard toutes gares
tortillard toutes gares

Messages : 368
Date d'inscription : 09/12/2017
Age : 70
Localisation : Hauts de France

http://stealba.e-monsite.com/

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par domi le Dim 15 Mar 2020 - 23:10

PAPY BOUBOU a écrit:
Et surtout rester confiné près de votre Z qui vous a déjà refilé un virus mais ne vous contaminera certainement pas au COVID-19 ! ! !

PAPY BOUBOU

Pour moi le choix est cornélien. Rolling Eyes J’ai mon Z d’un côté...

Et ma danseuse de l’autre à 300 bornes de là.. Neutral

RESEAU DE PPBB DANS UN FLIGHT CASE 08615a10

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3652
Date d'inscription : 01/12/2009
Age : 56
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par domi le Dim 15 Mar 2020 - 23:13

Bon, m’enfin, l’un comme l’autre sont anti-anxiogènes, c’est le plus important. Wink

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3652
Date d'inscription : 01/12/2009
Age : 56
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par geoff440 le Lun 16 Mar 2020 - 5:33

Pour tes clous, une astuce, tu le met dans la pince a épilé, ensuite tu rentres la tête dans le trou du rail, et sur l'index de l'autre main tu mets un dés a coudre pour l'enfoncer un peu, tu n'as plus qu'à finir au pousse clou ou même le dés si ton support est "tendre".
geoff440
geoff440
tortillard toutes gares
tortillard toutes gares

Messages : 360
Date d'inscription : 05/12/2016
Age : 44
Localisation : Liège

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par PAPY BOUBOU le Lun 16 Mar 2020 - 9:31

Bonjour à tous,

réZeau a écrit:Bravo, cela te fera un beau circuit avec des possibilités supplémentaires prévues au niveau des aiguillages.
Avec du décor cela sera "top"!! Banana Banana

Exact RéZeau, la gare est déjà arrivée . . .  les revêtements du sol sont commandés . . . quelques personnages, sans virus, arrivent . . . il reste à trouver quelques constructions pas trop haute vu le "toit-couvercle" du flight case" !

Domi . . .  ta "Danseuse" est toute jolie . . .    Permet-elle de la voltige à deux ?

Merci Geoff440 pour le truc pour savoir "clouer droit" . . .   Je devrais trouver facilement un dé à coudre dans les affaires de Ma Dominique . . . Cavalefaire !

A+ & bonne semaine à tous.
PAPY BOUBOU
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 286
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par domi le Mar 17 Mar 2020 - 14:05

PAPY BOUBOU a écrit:
Domi . . .  ta "Danseuse" est toute jolie . . .    Permet-elle de la voltige à deux ?

Elle ne connaît que la position du missionnaire (elle ne permet pas la voltige et autres positions inusuelles Wink ) mais elle permet de la pratiquer à deux. C’est déjà ça. Laughing

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3652
Date d'inscription : 01/12/2009
Age : 56
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par geoff440 le Mar 17 Mar 2020 - 14:30

Roooooh
geoff440
geoff440
tortillard toutes gares
tortillard toutes gares

Messages : 360
Date d'inscription : 05/12/2016
Age : 44
Localisation : Liège

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par PAPY BOUBOU le Mar 17 Mar 2020 - 18:46

Bonjour Domi,

Chouette réponse que tu me donnes là . . .
Et ça provoque déjà des réactions d'un gars de Liège . . . .

Alors, . . . On y va : savez-vous quelles sont les conséquences à long terme du confinement ?

1°  Plus de cas psychiatriques à soigner car à force de rester confiné !
2°  Plus de divorces à force de rester en tête à tête confiné avec son 50 %; on découvre des choses !
3°  Et dans 9 mois . . . un baby boum . . .  souvenez-vous de la grande panne électrique à New-York . . .

Bon, la dessus, moi, je retourne planter mes choux . . . non, pardon, mes clous !

A+ & protéger-vous . . .
PAPY BOUBOU


Dernière édition par PAPY BOUBOU le Mar 17 Mar 2020 - 22:54, édité 2 fois
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 286
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par domi le Mar 17 Mar 2020 - 21:50

Excellent résumé...😆

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3652
Date d'inscription : 01/12/2009
Age : 56
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par PAPY BOUBOU le Dim 22 Mar 2020 - 16:17

Bonjour à tous,


Comme annoncé dans mon dernier message ci-dessus du 15 mars 2020; j'ai donc durant cette semaine de confinement travaillé sur le réseau du flight-case certains après-midi.

J'ai fixer définitivement les rails du circuit extérieur avec la pose des isolateurs pour la section de rails en gare et surtout vérifié que l'espace au niveau des transfos soit bon.

J'ai éprouvé des difficultés de deux ordres dans ce travail :

1°  Ma vue déficiente ne m'a pas aidé à manipuler les clous MARKLIN de 05 sur 8 mm.  Heureusement, ma casquette avec lentilles m'a sauvé la mise !

2°  Le panneau du flight case est d'une épaisseur de 7 m et constitué de multiplex en bouleau . . .  Gros avantage : ce panneau, malgré sa dimension est bien rigide . . .  Très gros désavantage : pour être dur il très dur et les clous Märklin ont tendance à se plier . . .
RESEAU DE PPBB DANS UN FLIGHT CASE Lkw7

Résultat des courses : il a fallu beaucoup de patience pour arriver à poser correctement les clous et en moyenne 1 sur 3 était bon pour la poubelle !


Après avoir réaliser, non sans peine, cette fixation; je me suis attelé à réaliser les premières connexions électriques sous le panneau du flight case.  Via des petits papiers autocollants & en respectant un code couleur, j'ai identifié les fils des appareils de voie ainsi que les liaisons pour la traction des trains.
RESEAU DE PPBB DANS UN FLIGHT CASE Ps3j

Au final, les 7 éléments électromécaniques (5 aiguillages, 1 double jonction & 1 dételeur) ainsi que les alimentations du circuit extérieur et de ses deux voies en gare sont raccordés.  Le tout a été testé et fonctionne correctement.  Le Papy ne s'est pas planté dans ses câblages grâce à ses nombreux repères.  OUF, j'ai réussi mon examen d'entrée . . . ou de passage . . .  Allez savoir lequel des deux ?
RESEAU DE PPBB DANS UN FLIGHT CASE 3jpq

Il lui restera à s'occuper du plat de spaghetti au niveau du tableau de commande et raccorder tout cela aux bons boîtiers . . .
Mais cette opération sera pour la semaine prochaine en attendant la bonne réception des rails pour le circuit intérieur . . .
Livraison annoncée pour le samedi 21 courant mais le facteur en s'est pas pointé . . .  Coronavirus ? ? ?
RESEAU DE PPBB DANS UN FLIGHT CASE A7sm

Une bête question !  Les rails d'alimentation Märklin n° 8590 comporte un petit condensateur sous les connexions.  C'est très certainement pour le déparasitage.  Mais sur la longueur les fils fournis par le fabriquant, on trouve « un emballage plus ou moins rigide par lequel passe les deux fils »  Qu'est-ce que c'est ?  Et à quoi cela sert-il ?  Peut-on ce passer de cet étui noir ?  Merci d'éclairer le néophyte que je suis.
Voici ce dont je parle; excusez la netteté de la photo et la présence de colle pour fixer cette pièce sur le panneau du fligh case.
RESEAU DE PPBB DANS UN FLIGHT CASE Oc14

A+, restez bien confiné & profitez de votre virus Z.  Il n'est pas mortel !
Bonne semaine à tous.

PAPY BOUBOU


Dernière édition par PAPY BOUBOU le Dim 29 Mar 2020 - 21:59, édité 1 fois
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 286
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par geoff440 le Lun 23 Mar 2020 - 18:00

Peux être une résistance, c'est sûrement préférable de la laisser.
geoff440
geoff440
tortillard toutes gares
tortillard toutes gares

Messages : 360
Date d'inscription : 05/12/2016
Age : 44
Localisation : Liège

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par PAPY BOUBOU le Dim 29 Mar 2020 - 16:39

Bonjour à tous,


Cette semaine écoulée du 23 au 30 mars 2020 a été calme car les rails commandés dont la livraison était annoncée officiellement pour le vendredi 20 ne sont en fait arrivés que le vendredi 27 mars 2020, passé 15H00 !  Le covid19 a désorganisé pas mal de chose . . .   Mais le principal; c'est de ne pas l'attraper sinon . . . fini la passion du Z !

En attendant cette livraison de rails, je me suis occupé en installant les différents boîtiers de commandes sur le panneau du flight case.  Il m'a été possible de connecter certains fils des appareils de voie et d'alimentations de cantons à aux interrupteurs & basculateurs dédiés.  Je dois reconnaître que mes petites nominettes m'ont bien facilité la tâche . . . Ces raccordements ont été testés et le tout est OK.  C'est déjà ça !
RESEAU DE PPBB DANS UN FLIGHT CASE Ev0j
Désolé, mais je ne parviens pas à la mettre dans le bon sens . . .  bonne gym pour votre cou vu le confinement ! ! !
RESEAU DE PPBB DANS UN FLIGHT CASE 02eu
RESEAU DE PPBB DANS UN FLIGHT CASE 4v20

Une fois ma commande reçue; sur le week-end, toujours confiné, il m'a été possible de terminer les voies en gare ainsi que le circuit intérieur.  Je m'améliore pour clouer les rails sur le panneau . . .  Mais ce dernier reste toujours aussi dur de dur ! ! !
RESEAU DE PPBB DANS UN FLIGHT CASE Lyt9
RESEAU DE PPBB DANS UN FLIGHT CASE Aewo
RESEAU DE PPBB DANS UN FLIGHT CASE B653]

Un essai avec train sur ces deux circuits et 3 voies en gare a été réalisé à ma grande satisfaction.  Tout fonctionne parfaitement et c'est un plaisir de voir rouler ce petit train, changer de voie, etc . . .  Et le tout, après quelques ajustements, sans dysfonctionnement des appareils de voie ou déraillement.
RESEAU DE PPBB DANS UN FLIGHT CASE A3wk

Maintenant que les deux circuits (extérieur et intérieur) sont fonctionnels; je peux me pencher sur la commande des rails et autres appareils de voie pour réaliser la gare de formation.
Mais ça, ce sera pour un post prochain . . .


A+ & Restez bien confiné & profitez de votre virus Z.
Bonne semaine à tous.

PAPY BOUBOU

PS : Je ne parviens pas à placer mes photos . . .  Je vais dormir dessus en espérant trouver la solution . . .
HOURRA, HOURRA, A 22H10; j'ai enfin trouvé la solution ! ! !


Dernière édition par PAPY BOUBOU le Dim 29 Mar 2020 - 22:17, édité 14 fois
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 286
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par jhbf le Dim 29 Mar 2020 - 16:49

Super, cela avance
mais on ne voit pas les photos
dommage
jh
jhbf
jhbf
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 85
Date d'inscription : 18/01/2020
Age : 62
Localisation : Cergy

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par PAPY BOUBOU le Dim 29 Mar 2020 - 22:19

Bonsoir Jhbf,

Acceptes mes excuses car j'avais un problème d'accès avec le serveur d'images.
Voilà, les photos sont placées.
Bon visionnage et bonne semaine confiné sur ton beau bateau . . . .
PAPY BOUBOU
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 286
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

RESEAU DE PPBB DANS UN FLIGHT CASE Empty Re: RESEAU DE PPBB DANS UN FLIGHT CASE

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
