Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par geoff440 Sam 30 Oct 2021 - 1:37

Je ne manquerai pas de te suivre !
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 784
Date d'inscription : 05/12/2016
Age : 47
Localisation : Liège

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty 1ère boucle

Message par le kleber Mar 2 Nov 2021 - 22:55

Petite avancée ce jour : pose de voie 1ère boucle de retournement du niveau inférieur :

 Diorama Bureau-train échelle Z  - Page 2 1zore_10


Prochaine étape : pose de semelles de voie avec plaque de balsa et confection du 2ème niveau et mise en place des voies de la tranchée, pose de traverses en bois teintes au préalable:

Diorama Bureau-train échelle Z  - Page 2 Traver10

Je vais commencer par faire des coupures électriques et début de pose de fils de câblage.
victoire
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

geoff440 aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Bureau-train échelle Z niveau x

Message par le kleber Ven 5 Nov 2021 - 1:37

Début pose  et pont de la voie de retournement du niveau inférieur avec du balsa :

Diorama Bureau-train échelle Z  - Page 2 20211110
Diorama Bureau-train échelle Z  - Page 2 20211111
Diorama Bureau-train échelle Z  - Page 2 20211112

victoire  hello
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par chilot Ven 5 Nov 2021 - 9:04

c'est remarquable que tu ne fais pas comme tout le monde ,mais avec bon sens ,ce qui donne des perspectives.
chilot
chilot
chef de dépôt
chef de dépôt

Messages : 200
Date d'inscription : 09/02/2020
Age : 66
Localisation : calaisis 62

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Ven 5 Nov 2021 - 12:18

chilot a écrit:c'est remarquable que tu ne fais pas comme tout le monde ,mais avec bon sens ,ce qui donne des perspectives.

Bonjour cher Chilot,
Oui, en effet, mes techniques et angles différents, surtout quand cela me permet d'optimiser au mieux la place du réseau en faisant mes appareils de voie sur mesure. Et en même temps, je profite ici pour t'expliquer comment procéder par rapport à ton rail Atlas... (et vous expliquer à nous tous, aussi) .
Autrement dit, pourquoi on gagne tant de place quand les appareils de voie sur mesure ...

Il suffira de scier sur la charnière fixe les attaches qui se trouvent entre les 2 traverses  1 fois sur 2 selon le schéma ci-dessous .  Et tu récupère les 3 morceaux qui te serviront de gabarit et enfin tu pourras réinsérer les profilés :

 Diorama Bureau-train échelle Z  - Page 2 Recup10

Ceci donnera cela :
Diorama Bureau-train échelle Z  - Page 2 Tech_v10
victoire

le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Bureau-train échelle Z

Message par le kleber Ven 19 Nov 2021 - 12:15

Hello! hello  Aujourd'hui verdict  flower  Youpi! en vidéo "essais roulement train sur l'ensemble  aiguillages + bretelle double" =





D'autres vidéos à suivre prochainement! miam  victoire


Dernière édition par le kleber le Ven 19 Nov 2021 - 19:06, édité 1 fois
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

geoff440 aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par geoff440 Ven 19 Nov 2021 - 13:07

C'est quand même plus beau, y a pas a dire, les aiguillages caché et les courbes que tu inventes, as-tu une vidéo quand tu soude les câbles et traverses epoxy ?
Aussi une du dessous ou on voit les moteurs d'aiguillages ?
Merci
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 784
Date d'inscription : 05/12/2016
Age : 47
Localisation : Liège

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Ven 19 Nov 2021 - 13:35

Oui, il y aura des photos de travaux de cablage et de soudure prochainement, Merci pour ta visite!

le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par geoff440 Ven 19 Nov 2021 - 14:15

Merci dis
Est-ce qu'il n'existe pas aussi des cartes pour circuit imprimé en étain ? Tu crois que le principe de la soudure à l'arc ne pourrais pas fonctionné dans ton cas ? Ça faciliterais vachement ton travail. Juste les câbles a souder traditionnellement.
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 784
Date d'inscription : 05/12/2016
Age : 47
Localisation : Liège

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Ven 19 Nov 2021 - 18:34

Surtout pas prendre des circuits imprimés en étain, tout fondrait et coulerait partout. Il existe toujours des plaques circuit imprimé époxy cuivrée. Je n'ai jamais essayé soudure à l'arc mais j'en ai entendu parler chez micromark. Le fer à souder ordinaire me convient parfaitement car je dois faire des réglages en réchauffant les pièces à réajuster.
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

geoff440 aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Bureau-train échelle Z

Message par le kleber Mer 24 Nov 2021 - 5:14

hello Pose des premières voies sur le réseau. 1ère étape = rampe niveau inférieur 1ère boucle et emplacement du pont tournant.  Les courbes sont créées avec un devers selon la norme MOROP. Il ne restera plus qu'à poser les traverses en bois teintes.
Diorama Bureau-train échelle Z  - Page 2 20211113
Diorama Bureau-train échelle Z  - Page 2 20211120
Diorama Bureau-train échelle Z  - Page 2 20211121
Diorama Bureau-train échelle Z  - Page 2 20211115
Diorama Bureau-train échelle Z  - Page 2 20211116 Diorama Bureau-train échelle Z  - Page 2 20211123
Diorama Bureau-train échelle Z  - Page 2 20211125
Diorama Bureau-train échelle Z  - Page 2 20211124



La technique de pose des traverses en bois teintes avec des allumettes suivante :

 - On  place sans coller sous le grand coupon de rail fixé aux 2 bouts. Il est  préparé avec les traverses époxy  cuivrée ( PCB circuit imprimé) disposées environ tous les 4-5 cm. Ensuite , je colle à la colle cyanoacrylate Ces traverses en circuit imprimé à la semelle de voie, puis, je replace les traverses en bois espacées régulièrement.

-  Je fais couler délicatement de la colle blanche et je laisse sécher et enfin je les  redécoupe à la bonne largeur.
Pour créer le dévers, j'avais au préalable collé sous la semelle de voie en balsa qui supporte le rail.




Diorama Bureau-train échelle Z  - Page 2 20211122



Youpi! hello
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

domi, geoff440 et Rom aiment ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Mer 1 Déc 2021 - 12:49

Suite pose 2ème voie avec embranchement vers zone pont tournant-garage du matériel roulant... Confection d'une aiguille maison =

Diorama Bureau-train échelle Z  - Page 2 20211210


Diorama Bureau-train échelle Z  - Page 2 20211211


le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par ptitrainrouge Mer 1 Déc 2021 - 19:18

et en plus cela va vite Laughing
superbe roulage au passage
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 956
Date d'inscription : 22/09/2018
Age : 59

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par geoff440 Jeu 2 Déc 2021 - 5:54

Et pour faire tes traverses en bois c'est un bois particulier ? Pour avoir tout de suite la même épaisseur ?
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 784
Date d'inscription : 05/12/2016
Age : 47
Localisation : Liège

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Jeu 2 Déc 2021 - 17:25

hello
J'ai pris les allumettes!  victoire  Les traverses sont teintes en chêne clair-foncé.
Voici les effets dans les courbes avec le dévers:


Diorama Bureau-train échelle Z  - Page 2 20211212
Diorama Bureau-train échelle Z  - Page 2 20211213
Diorama Bureau-train échelle Z  - Page 2 20211214
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par geoff440 Jeu 2 Déc 2021 - 22:35

Ok merci, sur ta dernière photo on voit que tu es très près, tu a pris des risques Wink
Et pour cette inclinaison vers l'intérieur tu t'y es pris comment ? C'est quoi la matière bleu verte sous ton montage ?
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 784
Date d'inscription : 05/12/2016
Age : 47
Localisation : Liège

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Ven 3 Déc 2021 - 0:21

Hello Geoff,  hello
En fait, j'avais bien prévu et calculé l'entraxe avec les voitures voyageurs les plus longues. Ma technique est très simple pour faire les inclinaisons :

Il suffit de prendre une semelle en balsa de 1 mm, j'ai encollé une épaisseur mince de carton fort genre boîte à gâteaux. La semelle est collée sur le support de la voie : cf photos schémas plus bas.
L'entraxe est environ de 2,3 cm pour les rayons de courbures ci-présentes.


Diorama Bureau-train échelle Z  - Page 2 Schzom10

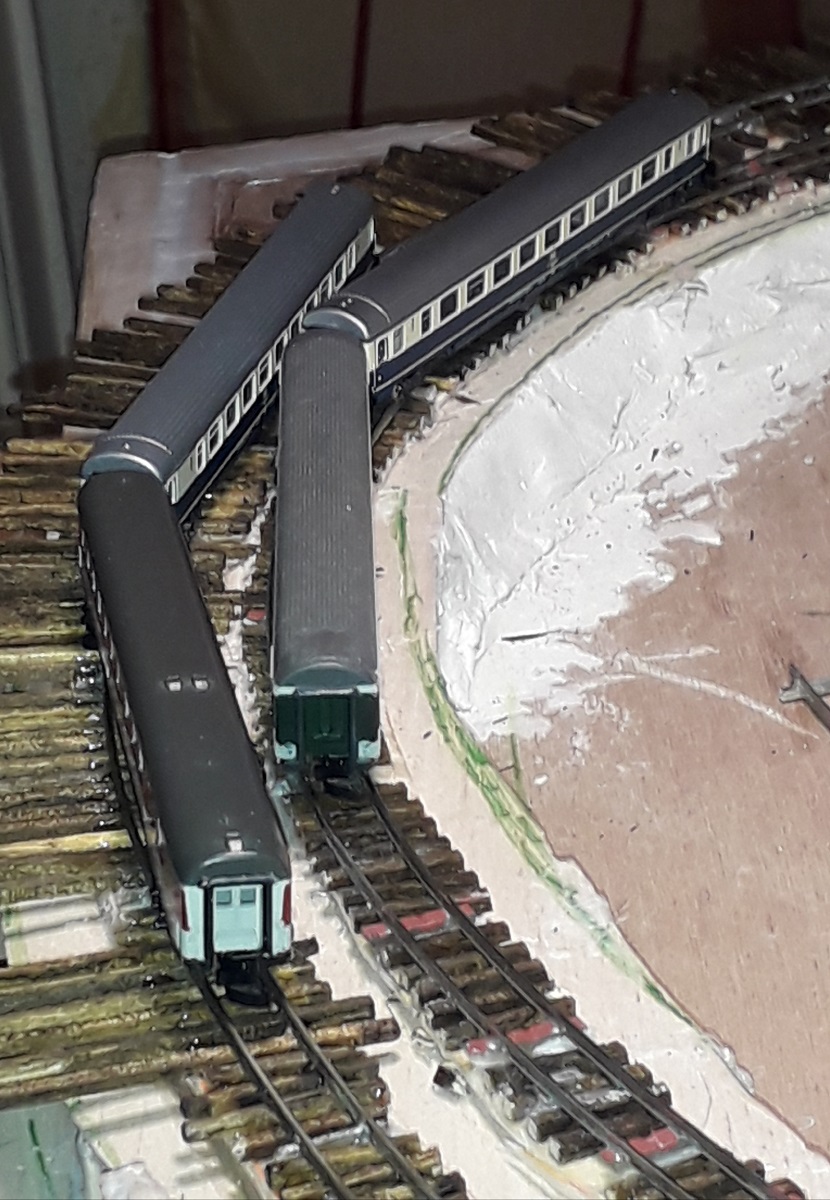

Diorama Bureau-train échelle Z  - Page 2 20211215

Diorama Bureau-train échelle Z  - Page 2 20211216

hello
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Sam 4 Déc 2021 - 3:49

hello

Aujourd'hui = décor et ballastage anticipés à cause du futur 3ème niveau qui gênerait les travaux. J'ai voulu rendre le réseau le plus visible possible : le moins de tunnels possible, un grand pont-viaduc métallique destiné à la voie supérieure dans la 2ème boucle de retournement.

Les deux boucles de retournements judicieusement placés dans le décor. La 1ère au niveau inférieur entourant la zone de remisage + pont tournant,  la deuxième au niveau supérieur intègrera le viaduc.


Diorama Bureau-train échelle Z  - Page 2 20211228
Diorama Bureau-train échelle Z  - Page 2 20211229
Diorama Bureau-train échelle Z  - Page 2 20211219

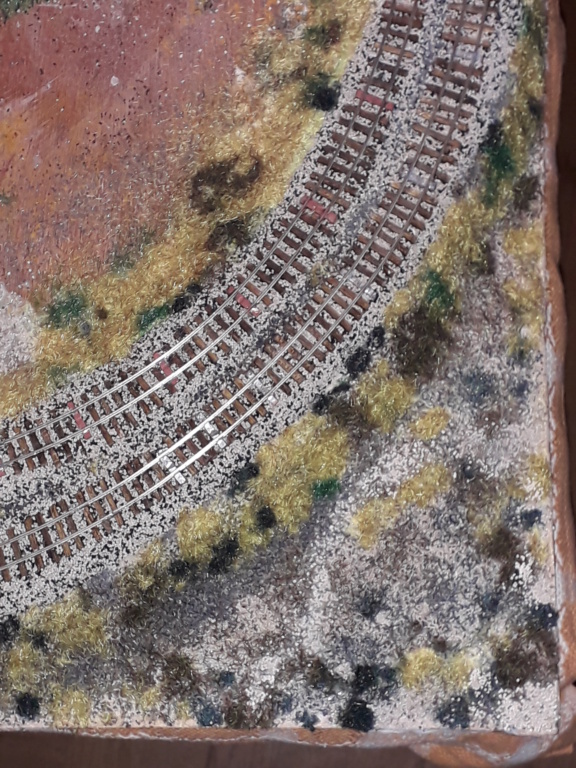

Diorama Bureau-train échelle Z  - Page 2 20211220
Diorama Bureau-train échelle Z  - Page 2 20211221
Diorama Bureau-train échelle Z  - Page 2 20211222
Diorama Bureau-train échelle Z  - Page 2 20211223
Diorama Bureau-train échelle Z  - Page 2 20211224
Diorama Bureau-train échelle Z  - Page 2 20211226
Diorama Bureau-train échelle Z  - Page 2 20211225 Youpi!
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

geoff440 et Rom aiment ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Bureau-train échelle Z vidéo d'essais voie ballastée

Message par le kleber Sam 4 Déc 2021 - 15:20

victoire
Bureau-train échelle Z vidéo d'essais voie ballastée avec terminus provisoire. On remarque la suite du travail de pose de la fameuse bretelle:


Youpi!
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

domi et geoff440 aiment ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Lun 6 Déc 2021 - 2:37





J'ai eu une idée de vouloir créer une scène de travaux de réfection des traverses au bord de la 1ère branche de la boucle de retournement avec les personnages ouvriers de maintenance et des bennes camions pelleteuses, etc.
On peut voir les différents détails du décor à compléter par la suite :
Youpi! victoire
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

ptitrainrouge et Poups aiment ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par Rom Lun 6 Déc 2021 - 19:48

Je note la combine de mettre une musique zen pour aider à pas péter un câble pendant les opérations d'extrême minutie!

Rom
tortillard toutes gares
tortillard toutes gares

Messages : 294
Date d'inscription : 18/11/2021

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Bureau-train échelle Z

Message par le kleber Jeu 9 Déc 2021 - 16:10

Aujourd'hui fabrication aiguillage triple échelle Z pour l'entrée dans la zone pont tournant remisage matériel roulant =

Diorama Bureau-train échelle Z  - Page 2 20211236
Diorama Bureau-train échelle Z  - Page 2 20211237

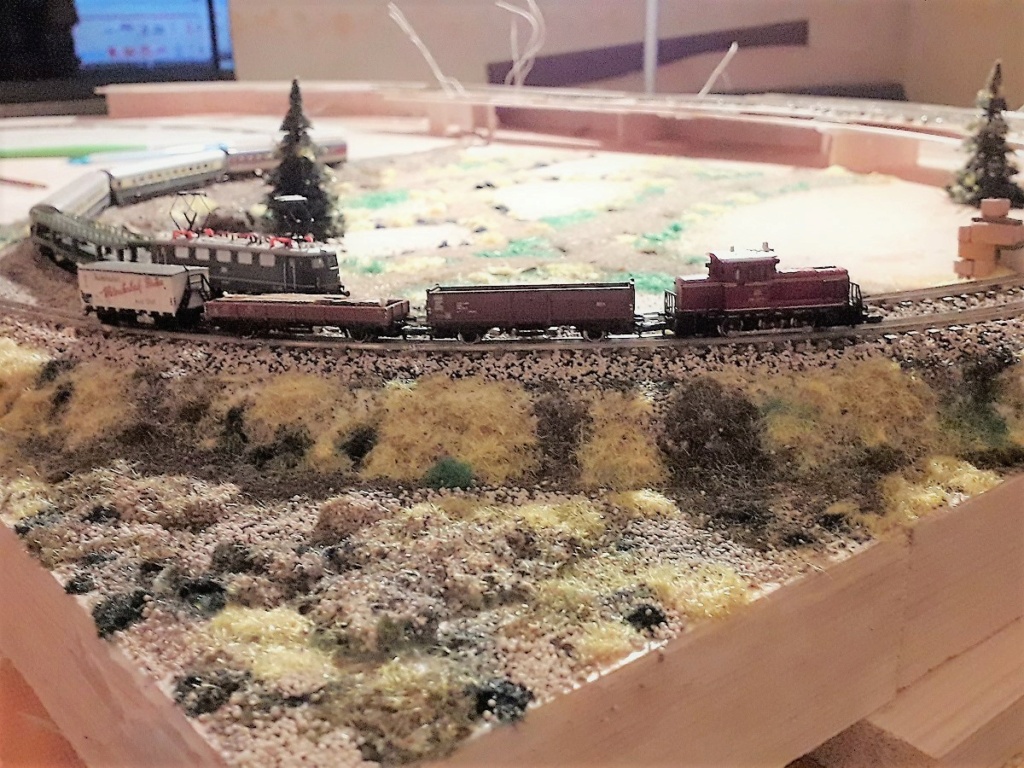

rame wagons de matériel de maintenance et avec un peu de bière!!(à consommer avec modération   Cool Smile ) mais aussi le nécessaire pour la cantine située dans la voiture voyageur brune :
Diorama Bureau-train échelle Z  - Page 2 20211238
Diorama Bureau-train échelle Z  - Page 2 20211241



Diorama Bureau-train échelle Z  - Page 2 20211239

les ouvriers dorment dans les voitures voyageurs à la pleine lune :
Diorama Bureau-train échelle Z  - Page 2 20211240
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

geoff440 aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par geoff440 Jeu 9 Déc 2021 - 17:36

Tu met quoi pour faire cette effet broussailles, ça donne bien, c'est autre chose que la mousse d'Islande traditionnelle.
Et tes briques sont en quoi ?
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 784
Date d'inscription : 05/12/2016
Age : 47
Localisation : Liège

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Jeu 9 Déc 2021 - 17:58

Je travaille avec une pince par petites touches sans plus toucher apès avoir posé le flocage debout. Les briques sont en argile. on peut les acheter chez francis miniature http://www.espacetrain.com/index.php?page=lien/out&ID=1301
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par geoff440 Jeu 9 Déc 2021 - 19:58

Ok merci, et la matière du flocage ? C'est un brin bien particulier qu'on voit c'est pour ça que je demande.
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 784
Date d'inscription : 05/12/2016
Age : 47
Localisation : Liège

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty aiguillage triple Z

Message par le kleber Ven 10 Déc 2021 - 10:40

Aiguillage triple échelle Z destiné à la zone pont tournant +remisage machines et voie d'évitement :

 Diorama Bureau-train échelle Z  - Page 2 Aiguil10

Diorama Bureau-train échelle Z  - Page 2 Aiguil11

Diorama Bureau-train échelle Z  - Page 2 20211242

Diorama Bureau-train échelle Z  - Page 2 20211243

Diorama Bureau-train échelle Z  - Page 2 Aiguil12

 Youpi!
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

domi et geoff440 aiment ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par colonel83F Ven 10 Déc 2021 - 13:24

Aiguillage triple....
J'en rêve mais à notre échelle pas un fabricant ne l'a fait...

colonel83F
tortillard toutes gares
tortillard toutes gares

Messages : 415
Date d'inscription : 19/10/2018
Age : 68
Localisation : La Motte en Provence

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par Poups Ven 10 Déc 2021 - 18:16

ouhaouuu !
Poups
Poups
tortillard toutes gares
tortillard toutes gares

Messages : 253
Date d'inscription : 20/04/2021
Age : 44
Localisation : Metz

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Dim 26 Déc 2021 - 18:31

Suite travaux sur la boucle de retournement inférieure : pose voies et aiguillages triple et enroulée

 Diorama Bureau-train échelle Z  - Page 2 20211244

Diorama Bureau-train échelle Z  - Page 2 20211245



Les fermiers en recours pour nettoyage débroussaillage au bord de la voie avant et après l'arrivée et passage des ouvriers de maintenance...=


Diorama Bureau-train échelle Z  - Page 2 20211250



Diorama Bureau-train échelle Z  - Page 2 20211249
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

domi, geoff440, Papa Schultz et Poups aiment ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Mar 28 Déc 2021 - 22:55

cheers  king  rendeer  jocolor  Youpi! Joyeuses fêtes à tous Youpi!  santa  rendeer  jocolor  geek  king  flower  Santé!  Banana

 Diorama Bureau-train échelle Z  - Page 2 20211251
Diorama Bureau-train échelle Z  - Page 2 20211252
Diorama Bureau-train échelle Z  - Page 2 20211253
 Diorama Bureau-train échelle Z  - Page 2 20211254
Diorama Bureau-train échelle Z  - Page 2 20211255
Diorama Bureau-train échelle Z  - Page 2 20211256
[/Diorama Bureau-train échelle Z  - Page 2 20211259
Diorama Bureau-train échelle Z  - Page 2 20211258
Diorama Bureau-train échelle Z  - Page 2 20211257
Diorama Bureau-train échelle Z  - Page 2 20211260
Diorama Bureau-train échelle Z  - Page 2 20211261
Diorama Bureau-train échelle Z  - Page 2 20211262
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 59

Poups aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  - Page 2 Empty Re: Diorama Bureau-train échelle Z

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
