Grande manoeuvre de Noel pour 2023
5 participants
Page 1 sur 2
Page 1 sur 2 • 1, 2
Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
domi, manuf71, le kleber, geoff440, ptitrainrouge, PAPY BOUBOU, chilot et WLF 46 aiment ce message
Re: Grande manoeuvre de Noel pour 2023
Joli, bravo!
Bon Noël à tous!
Bon Noël à tous!
Jan Kytop- mécanicien loco vapeur
- Messages : 843
Date d'inscription : 19/07/2015
Age : 65
Localisation : Aix en Provence
manuf71 aime ce message
Re: Grande manoeuvre de Noel pour 2023
Joyeux Noël et bonne année à tous, sans oublier vos proches qui supportent vos Z-manies à longueur d'année
2022 ne peut qu'être meilleure !

2022 ne peut qu'être meilleure !
phildc- tortillard toutes gares
- Messages : 349
Date d'inscription : 08/10/2020
Localisation : Bruxelles
manuf71, le kleber, chilot et WLF 46 aiment ce message
Re: Grande manoeuvre de Noel pour 2023
Bonjour, je déterre un peu ce post, réseau vraiment sympa.
mais avec quoi avez vous fait la neige ?
car j'ai une zone de neige à faire sur une dimension de 250mmx350mm
merci
mais avec quoi avez vous fait la neige ?
car j'ai une zone de neige à faire sur une dimension de 250mmx350mm
merci
Templar28- chef de dépôt
- Messages : 115
Date d'inscription : 26/01/2022
Localisation : 28
Re: Grande manoeuvre de Noel pour 2023
tu as de la neige chez NOCH, c'est une pate qui se dépose sur le décor
ça marche super bien
https://www.conrad.fr/p/noch-61138-colle-a-neige-250-ml-1273834?gclid=EAIaIQobChMIld-O7sGP-AIVFOh3Ch3y2QgdEAQYBSABEgIMoPD_BwE&gclsrc=aw.ds&utm_campaign=shopping-feed&utm_content=free-google-shopping-clicks&utm_medium=surfaces&utm_source=google&utm_term=1273834&vat=true
ça marche super bien
https://www.conrad.fr/p/noch-61138-colle-a-neige-250-ml-1273834?gclid=EAIaIQobChMIld-O7sGP-AIVFOh3Ch3y2QgdEAQYBSABEgIMoPD_BwE&gclsrc=aw.ds&utm_campaign=shopping-feed&utm_content=free-google-shopping-clicks&utm_medium=surfaces&utm_source=google&utm_term=1273834&vat=true
Re: Grande manoeuvre de Noel pour 2023
J'avais un pot de neige Noch dans un assortiment spécial hiver... Il ne me plaisait pas du tout au rendu, avec un côté brillant excessif...je sais pas comment dire. Comme s'il y avait de la poussière de verre dedans. Ok la neige brille mais je ne trouvais pas ça satisfaisant du tout.
Je suis passé à la technique du bicarbonate complèté d'un peu de peinture blanche dans la masse et je trouvais ça mieux (et moins cher!). Mais avec les deux produits j'ai eu des soucis de coloration. Ils ont du absorber des tanins du bois de ma planchette support et jauni. A des endroits ils ont absorbé la couleur du feutre que j'avais tracé sur la planchette........ Au final j'ai passé une couche de blanc par dessus et ça allait tres bien pour l'usage. Je verrais au prochain noël le vieillissement...
Je suis passé à la technique du bicarbonate complèté d'un peu de peinture blanche dans la masse et je trouvais ça mieux (et moins cher!). Mais avec les deux produits j'ai eu des soucis de coloration. Ils ont du absorber des tanins du bois de ma planchette support et jauni. A des endroits ils ont absorbé la couleur du feutre que j'avais tracé sur la planchette........ Au final j'ai passé une couche de blanc par dessus et ça allait tres bien pour l'usage. Je verrais au prochain noël le vieillissement...
Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
Re: Grande manoeuvre de Noel pour 2023
toute les préparations à base de bicarbonate ou féculent , ou autre préparation maison vont jaunir car ils absorbent l'humidité et s'oxydent
la neige noch contient surement des particules de dioxyde de titane (comme ce qui est mis dans les dentifrice) qui donnent le coté blanc éclatant
perso j'aime bien, j'ai fait un bout de réseau hiver en N et je trouve que cela le faisait bien
pour la voie, j'avais fait un dry brush de peinture blanche
voila qq photos pour montrer le rendu



la neige noch contient surement des particules de dioxyde de titane (comme ce qui est mis dans les dentifrice) qui donnent le coté blanc éclatant
perso j'aime bien, j'ai fait un bout de réseau hiver en N et je trouve que cela le faisait bien
pour la voie, j'avais fait un dry brush de peinture blanche
voila qq photos pour montrer le rendu



domi, Papa Schultz, phildc, Rom et WLF 46 aiment ce message
Re: Grande manoeuvre de Noel pour 2023
Oui j'avais lu que ça jaunissait mais c'était pas mon phénomène parce qu'elle a bleui sur le feutre
. Et la Noch a jaunit encore plus vite. C'était l'histoire de sa jours.
J'avais lu que mettre du blanc dans la masse aidait mais du coup je n'ai pas eu de résultat probant. Mon décor de noël était un décor de grand nord et banquise donc de la neige en masse et pas juste un peu superficiellement

J'avais lu que mettre du blanc dans la masse aidait mais du coup je n'ai pas eu de résultat probant. Mon décor de noël était un décor de grand nord et banquise donc de la neige en masse et pas juste un peu superficiellement
Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
Re: Grande manoeuvre de Noel pour 2023
Sinon très chouette ta neige
Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
Re: Grande manoeuvre de Noel pour 2023
Merci pour toutes ces informations.
et beaux travails
et beaux travails
Templar28- chef de dépôt
- Messages : 115
Date d'inscription : 26/01/2022
Localisation : 28
Re: Grande manoeuvre de Noel pour 2023
Le monde merveilleux de Noël était de retour cette année, mais à peu près aussi bancale que l'an dernier.
Bonne nouvelle ma femme a eu pitié de moi et de mes machinettes qui galère, et a validé mon projet de ligne fixe en deux éléments modulaires pour 2023!
Deux modules à base d'un vieux meuble, empilable pour un rangement facilité.
En attendant j'ai bricolé à l'arrache des wagons de Noël en déguisant des wagons de récup mais sans matériel de peinture adéquat. J'avais un autre projet plus important pour cet automne
Bonne nouvelle ma femme a eu pitié de moi et de mes machinettes qui galère, et a validé mon projet de ligne fixe en deux éléments modulaires pour 2023!
Deux modules à base d'un vieux meuble, empilable pour un rangement facilité.
En attendant j'ai bricolé à l'arrache des wagons de Noël en déguisant des wagons de récup mais sans matériel de peinture adéquat. J'avais un autre projet plus important pour cet automne

Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
domi, ptitrainrouge et chilot aiment ce message
Re: Grande manoeuvre de Noel pour 2023

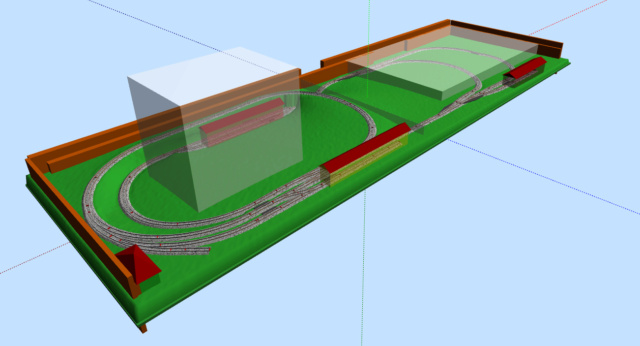

Et donc le plan sur anyrail. Dans l'idée une rame fait des 8 ou deux rames ont chacun leur boucle qui se croisent avec un petit asservissement pour éviter la collision. Peut être une gare qq part. Utilisable dans les deux sens, il n'y a pas de pente a plus de 3. Les machins gris a droite sont faits pour porter la montagne de plastique mais aussi a permettre l'empilement au rangement, hauteur 5cm.
Il faut maintenant attendre l'épiphanie pour démonter et compter les rails qui me manquent.

Il faut maintenant attendre l'épiphanie pour démonter et compter les rails qui me manquent.

Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
Re: Grande manoeuvre de Noel pour 2023

La menuiserie avance, avec des restes. Le plan est fait, la liaison par boulonage entre les deux modules également. Le tasseau du fond est posé pour la superposition.
Ça avance, mais pas sur que j'ai assez de reste.
C'est plutôt lourd mais ça craindra moins les petits chocs sur la commode de l'entrée où ce sera posé.
Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
ptitrainrouge aime ce message
Re: Grande manoeuvre de Noel pour 2023

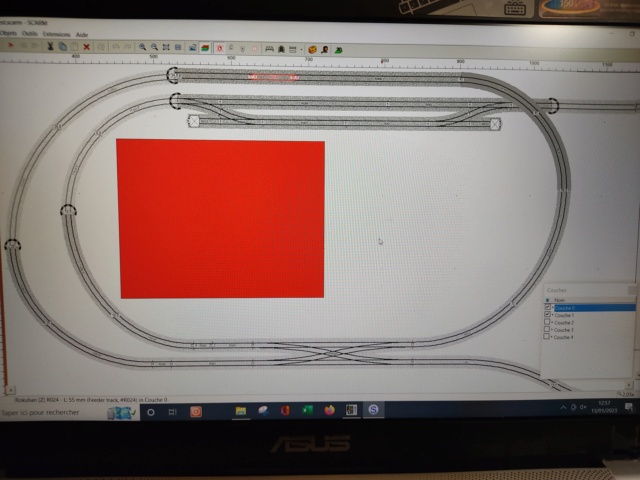

Bon j'attends toujours tous les rails et ça me bloque mais j'ai revu mon circuit pour l'inverser. Le croisement sera a l'avant et le sens de circulation surtout horaire. Deux trains simultanés, de deux/trois wagons.

Le module de gauche comprend le croisement. La branche du bas arrive sur une gare avant de monter jusqu'au pont puis de redescendre sur l'autre branche du croisement. La pente en descente est un poil forte, d'où le sens de circulation.
Après le croisement on descend jusqu'au dépôt du père noël. Le gros truc rouge c'est énorme. Une maison du père noël Lemax. 25cm de haut ça cache bien tout. Quand ça fonctionnera plus on verra a faire plus modeste.
La déviation a l'arrière c'est pour une 3e rame surprise. Le train du père noël qui ne sortirait que parfois. Commande manuelle ou auto toutes les x minutes pour faire un tour.
Automatisme pas facile et en réflexion.
Le croisement ne servirait qu'en manuel, ou si la gare est occupée. Ou si on veut utiliser ce module seul. A voir.
On arrive sur le module de droite

La plus grande partie du module est sous une montagne en plastique avec le même type de déco Lemax.
Une courbe intérieure avec une gare, une courbe extérieure pour faire passer le second train si la gare est occupee.
Suivant les rails que j'aurai la courbe extérieure sera peut être plus loin.
La gare sera côté intérieur car des petites ouverture sur la droite permette de regarder sous la montagne de plastique. J'y mettrai donc aussi un décor. Si la gare est en courbe extérieur le train arrêté coupera la vision.
Sur la photo ci dessous on voit les ouvertures avec petite languette à tirer pour voir, pour le côté ludique pour la petite.



Le module de gauche comprend le croisement. La branche du bas arrive sur une gare avant de monter jusqu'au pont puis de redescendre sur l'autre branche du croisement. La pente en descente est un poil forte, d'où le sens de circulation.
Après le croisement on descend jusqu'au dépôt du père noël. Le gros truc rouge c'est énorme. Une maison du père noël Lemax. 25cm de haut ça cache bien tout. Quand ça fonctionnera plus on verra a faire plus modeste.
La déviation a l'arrière c'est pour une 3e rame surprise. Le train du père noël qui ne sortirait que parfois. Commande manuelle ou auto toutes les x minutes pour faire un tour.
Automatisme pas facile et en réflexion.
Le croisement ne servirait qu'en manuel, ou si la gare est occupée. Ou si on veut utiliser ce module seul. A voir.
On arrive sur le module de droite

La plus grande partie du module est sous une montagne en plastique avec le même type de déco Lemax.
Une courbe intérieure avec une gare, une courbe extérieure pour faire passer le second train si la gare est occupee.
Suivant les rails que j'aurai la courbe extérieure sera peut être plus loin.
La gare sera côté intérieur car des petites ouverture sur la droite permette de regarder sous la montagne de plastique. J'y mettrai donc aussi un décor. Si la gare est en courbe extérieur le train arrêté coupera la vision.
Sur la photo ci dessous on voit les ouvertures avec petite languette à tirer pour voir, pour le côté ludique pour la petite.


Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
Re: Grande manoeuvre de Noel pour 2023
Ça y est j'ai eu le matériel, j'ai pris une heure pour poser ça et faire un calage très grossier pour voir. Le passage constant rokuhan/marklin est pas pratique mais on fait avec ce qu'on a... L'enchaînement de rails extensible devant est pour la même raison. Je vais modifier un peu ça encore mais j'ai pas forcément tous les coupons adéquats.
Les enchaînement de petits aiguillages c'est parce que je n'ai pas les rails de compensation pour ça, mais j'ai deux aiguillages grillés...



Les enchaînement de petits aiguillages c'est parce que je n'ai pas les rails de compensation pour ça, mais j'ai deux aiguillages grillés...



Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
Re: Grande manoeuvre de Noel pour 2023
Petite vidéo
https://youtu.be/uQYnSlJemJQ
Les pentes descendantes sont un poil forte mais pas le choix. Les rames seront courtes de toute façon, ça passera sans doute même en montée.
Le plan de roulement est a finir évidemment.
https://youtu.be/uQYnSlJemJQ
Les pentes descendantes sont un poil forte mais pas le choix. Les rames seront courtes de toute façon, ça passera sans doute même en montée.
Le plan de roulement est a finir évidemment.
Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
chilot aime ce message
Re: Grande manoeuvre de Noel pour 2023
Bon, mes chers camarades j'ai complété mon plan pour ajouter des zones de manœuvres! Quitte à ce que ce ne soit pas tout automatique, autant pouvoir jouer un peu. Du coup j'ai un peu plus "l'histoire" de mon réseau.


il y a toujours deux boucles mélangées.
En vert la zone de manoeuvre à la sortie de l'usine des lutins. En noir le centre de tri du pere noel. en cyan le cheminement normal, avec une gare au village "normal". en jaune le contournement. Sous le zone une zone de manoeuvre de stockage.
En rouge les zones d'arrêt.
On voit sur le plan les rails de dételage. ils sont pas forcément dans les meilleurs zones (aiguillages) mais j'ai pas trop le choix je pense.
Des wagons sont préparés côté atelier, apportés en zone d'envoi et acheminer par une loco qui les amène dans la zone du tri. elle les lache à cet endroit et fait ensuite le tour pour revenir. Dans la zone de tri une seconde loco récupère ces wagons. Il s'agit d'un train spécial car ce sera le traineau du pere noel (en impression 3d sur shorty rokuhan). Il va ensuite faire sa livraison sur le contournement jaune puis revient au port. Une manoeuvre va ensuite les amener au stockage. Il seront ensuite retourner à l'usine pour "recyclage".
Je suis un peu embeté pour la gestion de l'aiguillage violet. Je peut être amener à avoir des polarités inverses entre les deux boucles pour pouvoir faire mes manoeuvres. Quand l'aiguillage est en croix ce n'est pas un soucis car il y a une isolation entre le bas et le haut, et c'est un rokuhan en power routing, donc les deux rails l'un en face de l'autre ne sont pas en contact. Quand je suis en ligne droite je ne dois pas avoir de polarité inverse, j'ai prévu que le changement de polarité force aussi l'aiguillage en mode dévié, mais il ne faut pas changer à la main et il faut que ça change ...
Par ailleurs je ne peux pas mettre d'eclisse isolante en sortie d'aiguillage pour isoler des deux côté, sinon l'aiguillage n'est pas du tout alimenté (en mode dévié j'ai un tronçon entre l'eclisse isolante et l'isolation centrale, en mode droit je suis alimenté par le power routing).
Si quelqu'un à une idée pour améliorer ça je suis preneur... A réfléchir.
Sinon je suis preneur de toute avis sur ce que je peux faire en zone manoeuvre, j'ai pas vraiment plus de place.


il y a toujours deux boucles mélangées.
En vert la zone de manoeuvre à la sortie de l'usine des lutins. En noir le centre de tri du pere noel. en cyan le cheminement normal, avec une gare au village "normal". en jaune le contournement. Sous le zone une zone de manoeuvre de stockage.
En rouge les zones d'arrêt.
On voit sur le plan les rails de dételage. ils sont pas forcément dans les meilleurs zones (aiguillages) mais j'ai pas trop le choix je pense.
Des wagons sont préparés côté atelier, apportés en zone d'envoi et acheminer par une loco qui les amène dans la zone du tri. elle les lache à cet endroit et fait ensuite le tour pour revenir. Dans la zone de tri une seconde loco récupère ces wagons. Il s'agit d'un train spécial car ce sera le traineau du pere noel (en impression 3d sur shorty rokuhan). Il va ensuite faire sa livraison sur le contournement jaune puis revient au port. Une manoeuvre va ensuite les amener au stockage. Il seront ensuite retourner à l'usine pour "recyclage".
Je suis un peu embeté pour la gestion de l'aiguillage violet. Je peut être amener à avoir des polarités inverses entre les deux boucles pour pouvoir faire mes manoeuvres. Quand l'aiguillage est en croix ce n'est pas un soucis car il y a une isolation entre le bas et le haut, et c'est un rokuhan en power routing, donc les deux rails l'un en face de l'autre ne sont pas en contact. Quand je suis en ligne droite je ne dois pas avoir de polarité inverse, j'ai prévu que le changement de polarité force aussi l'aiguillage en mode dévié, mais il ne faut pas changer à la main et il faut que ça change ...
Par ailleurs je ne peux pas mettre d'eclisse isolante en sortie d'aiguillage pour isoler des deux côté, sinon l'aiguillage n'est pas du tout alimenté (en mode dévié j'ai un tronçon entre l'eclisse isolante et l'isolation centrale, en mode droit je suis alimenté par le power routing).
Si quelqu'un à une idée pour améliorer ça je suis preneur... A réfléchir.
Sinon je suis preneur de toute avis sur ce que je peux faire en zone manoeuvre, j'ai pas vraiment plus de place.
Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
Re: Grande manoeuvre de Noel pour 2023
Ça y est le circuit est complet ou presque. Petit test sur table, on court à l'accident !
https://youtu.be/_7Niu01DbGI
https://youtu.be/_7Niu01DbGI
Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
chilot et phildc aiment ce message
Re: Grande manoeuvre de Noel pour 2023
Bon, tentative de TCO. Je suis obligé de les faire en façade, sur peu de hauteur.
D'abord la zone de manoeuvre de l'atelier.

Les boutons poussoirs rouges des zones d'arrêt obligatoire/stockage de loco. Le BP fait le démarrage.
Les autres BP font les deteleurs (le deteleurs rokuhan est a double manoeuvre comme les aiguillages).
Les leviers pour les aiguillages et la gare et une zone d'arrêt non obligatoire.
Le haut et le bas sont des zones de vitesse et d'orientation différentes, d'où les deux potentiomètre.
Ensuite, juste à côté, sur une très faible hauteur, la manoeuvre du croisement par BP et des leviers pour effectuer des arrêts avant le croisement.
A droite la partie du fond de plateau, la gare du père noël pour son train et un deteleurs.

D'abord la zone de manoeuvre de l'atelier.

Les boutons poussoirs rouges des zones d'arrêt obligatoire/stockage de loco. Le BP fait le démarrage.
Les autres BP font les deteleurs (le deteleurs rokuhan est a double manoeuvre comme les aiguillages).
Les leviers pour les aiguillages et la gare et une zone d'arrêt non obligatoire.
Le haut et le bas sont des zones de vitesse et d'orientation différentes, d'où les deux potentiomètre.
Ensuite, juste à côté, sur une très faible hauteur, la manoeuvre du croisement par BP et des leviers pour effectuer des arrêts avant le croisement.
A droite la partie du fond de plateau, la gare du père noël pour son train et un deteleurs.

Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
Re: Grande manoeuvre de Noel pour 2023

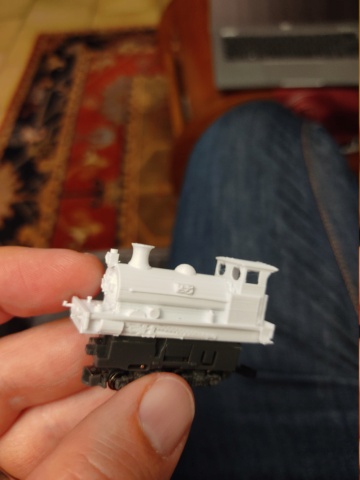

C'est les vacances, on fait un peu mumuse avec l'imprimante 3D. Un peu merdé sur le vide sur le 2e, ça passe pas sans forcer.
Évidemment pour passer une vapeur sur le shorty, c'est pas trop du z
. J'ai raccourci un truc Nm... L'autre sort de thingiverse sans modif.
Bref le monde merveilleux de Noël n'est pas très très regardant.


Évidemment pour passer une vapeur sur le shorty, c'est pas trop du z

Bref le monde merveilleux de Noël n'est pas très très regardant.


Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
geoff440 et WLF 46 aiment ce message
Re: Grande manoeuvre de Noel pour 2023
Bon avec les vacances et les beaux jours pas trop d'avancement mais les TCO sont imprimés (à paillettes pour Noël...), les boutons sélectionnés, le fonctionnement fait dans ma tête, les supports de relais et autre sont imprimés... Va vraiment falloir que j'avance la phase soudure mais ça va être compliqué d'avancer avant l'automne je le sens
.
PS : rien n'est branché, sur les photos c'est pour l'exemple



PS : rien n'est branché, sur les photos c'est pour l'exemple


Rom- chef de dépôt
- Messages : 244
Date d'inscription : 18/11/2021
Poups aime ce message
