Réseau parade 2023 Cht1422 Empty Réseau parade 2023 Cht1422

Message par Cht1422 Ven 24 Juin 2022 - 16:28

Bonjour à tous,
Comme annoncé un peu plus tôt, je vais démonter mon réseau actuel et me lancer dans un nouveau projet. J'ai fait un premier jet de plan sur la base d'une surface disponible de 300 * 150 y compris l'intégration de ce qui sera un bureau / atelier de 120 * 80.
Le réseau sera à plat pour éviter les rampes. Une grande gare cachée, actuellement de 2 * 6 voies permettra le stockage des compositions. Une petite gare, au stade de l'avant-projet, sera visible entre le bureau et le fond de décor, qui comprendra des façades de constructions. L'objectif N° 1 est de voir de belles compositions rouler dans un décor champêtre, sans être très regardant sur la réalité des trains. (Préférence très forte CH, mais de toutes les époques. Donc une Croco peut se retrouver face à une RE 460.)
Ci-dessous, l'avant-projet édité sur AnyRail6, très bon outil de dessin. Les courbes seront retravaillées avec de la voie flexible pour éviter le rigorisme de la maison M.

Réseau parade 2023 Cht1422 Captur10

Merci d'avance de vos retours et bel été à tous.
Cht1422
Cht1422
chef de dépôt
chef de dépôt

Messages : 189
Date d'inscription : 06/08/2020
Age : 63
Localisation : Suisse

Rom aime ce message

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par geoff440 Ven 24 Juin 2022 - 17:03

Quel beau projet en perspective, 27 aiguillages si j' ai bien compté, du boulot, mais a plat ça va te facilité le travail, et tu auras accès visuel au décor arrière ? Une prouesse technique qui a son charme aussi a admirer.

J' imagine déjà tout les convois ^^

Bon début a toi !
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 681
Date d'inscription : 05/12/2016
Age : 46
Localisation : Liège

Cht1422 aime ce message

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par Cht1422 Ven 24 Juin 2022 - 18:49

Merci geoff, le décor arrière est prévu pour rendre invisible la partie gare cachée et en dessus, c'est je penser installer des étagères pour l'outillage, etc.
La gare cachée sera atteignable par derrière, tout simplement. Mon beau-frère est menuisier - ébéniste retraité, je vais l'engager pour cette partie.
Cht1422
Cht1422
chef de dépôt
chef de dépôt

Messages : 189
Date d'inscription : 06/08/2020
Age : 63
Localisation : Suisse

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par geoff440 Ven 24 Juin 2022 - 20:29

Tu fait d'une pierre deux coups, ton petit atelier d'entretien face à ton plan c'est astucieux, moi c'est l'inverse justement, je suis menuisier, je construirait ça facilement mais c'est le raccord pour autant d'aiguillage qui me découragerais, met y de la patience.
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 681
Date d'inscription : 05/12/2016
Age : 46
Localisation : Liège

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par ptitrainrouge Ven 24 Juin 2022 - 21:55

quel est ton rayon de courbure minimum ? est il compatible avec des voitures voyageurs ?

Sinon en gare, pourquoi ne pas avoir un double cross over permettant de passer les trains d'une voie à l'autre.
et ton garage à loco pourrait être accessible aux locos de la voie intérieure

sinon ta grande gare cachée est top, on n'a jamais de voies pour le matériel en attente
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 864
Date d'inscription : 22/09/2018
Age : 58

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par Cht1422 Mar 28 Juin 2022 - 14:30

ptitrainrouge a écrit:quel est ton rayon de courbure minimum ?   est il compatible avec des voitures voyageurs ?

Sinon en gare, pourquoi ne pas avoir un double cross over permettant de passer les trains d'une voie à l'autre.
et  ton garage à loco pourrait être accessible aux locos de la voie intérieure

sinon ta grande gare cachée est top, on n'a jamais de voies pour le matériel en attente

Après divers essais, j'arrive à un rayon de 440 mm, ce qui est déjà mieux que les 220 mm des rails 2530 de la maison M. Pour la gare, ce n'est encore qu'une ébauche, il n'y en aura peut-être pas
Cht1422
Cht1422
chef de dépôt
chef de dépôt

Messages : 189
Date d'inscription : 06/08/2020
Age : 63
Localisation : Suisse

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par Cht1422 Mer 20 Juil 2022 - 14:29

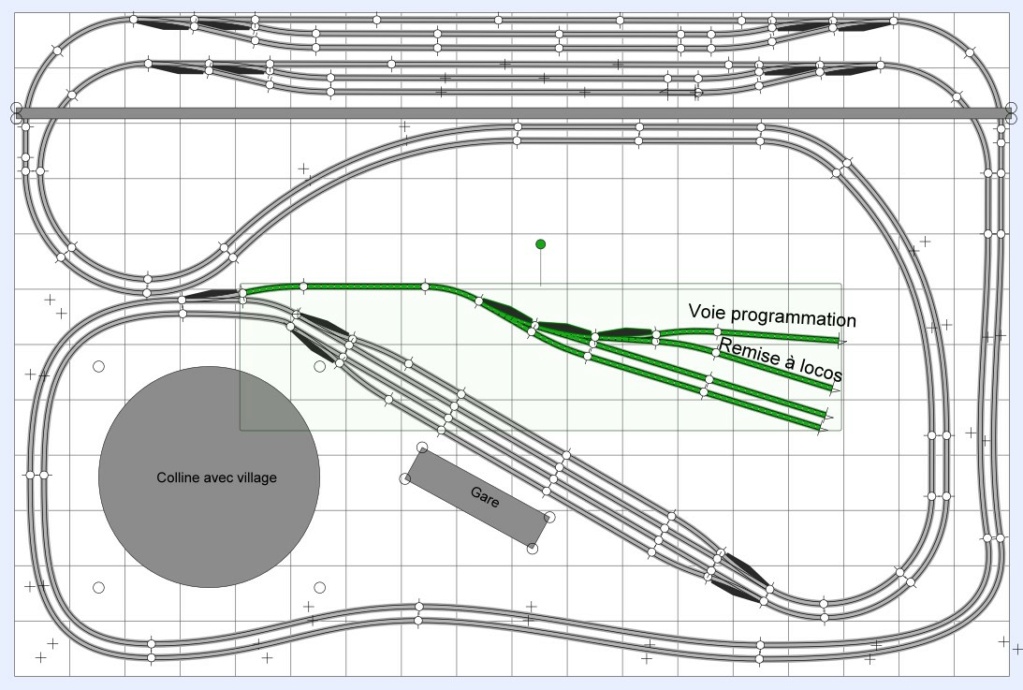

Voici une nouvelle variante, plus petite. Il manque au moins deux voies à la gare cachée et le secteur de la gare est très provisoire… Un avantage, je n'ai pas besoin d'agrandir ma base actuelle qui fait 150*90. Il suffira de poser deux panneaux de 40 ou 50 mm pour arriver à 180/120.
Vos remarques ou propositions sont les bienvenues, je commence en août avec le démontage...Réseau parade 2023 Cht1422 V_202211
Cht1422
Cht1422
chef de dépôt
chef de dépôt

Messages : 189
Date d'inscription : 06/08/2020
Age : 63
Localisation : Suisse

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par ptitrainrouge Mer 20 Juil 2022 - 21:11

bonsoir
si tu peux faire le tour de ton réseau complètement 120 de profondeur c'est ok
sinon, tu auras du mal pour la déco, y compris avant le diviseur scénique, ou tout simplement intervenir sur ta gare cachée

sinon je rajouterai des jonctions aller retour entre les deux vois pour que tu puisses faire passer un train de la voie de droite à celle de gauche et vice versa
mais cela dit si c'est de la parade pure, ce n'est pas indispensable et j'imagine que tu vas respecter le sens des trains sur la bonne voie (droite ou gauche)
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 864
Date d'inscription : 22/09/2018
Age : 58

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par Cht1422 Dim 7 Aoû 2022 - 11:06

Salut les Z, toujours en vacances à part ptitrainrouge que je remercie (jolies vidéos...)

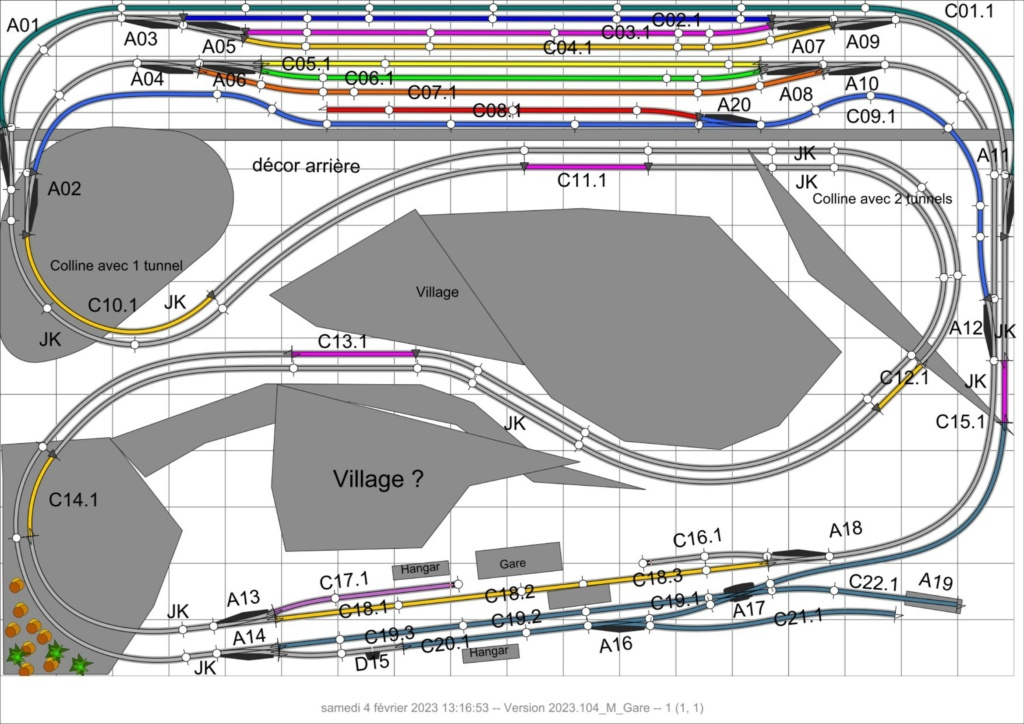

Voici une dernière version que je vais probablement attaquer prochainement. J'ai toujours des doutes sur le secteur de la gare mais j'aimerais bien avoir une petite exploitation forestière ou une carrière…

Mon ancien réseau est démonté...Réseau parade 2023 Cht1422 Img_1110
Réseau parade 2023 Cht1422 Img_1111
Réseau parade 2023 Cht1422 Versio11

Encore un peu de menuiserie pour la future plate-forme, poser les roulettes pour accéder partout, préparer les canaux de distribution des fils, faire l'inventaire de ce qui me manque, commander le matos et foncer. Vivement l'hiver.
Cht1422
Cht1422
chef de dépôt
chef de dépôt

Messages : 189
Date d'inscription : 06/08/2020
Age : 63
Localisation : Suisse

Ant-One et ptitrainrouge aiment ce message

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par Ant-One Lun 8 Aoû 2022 - 17:20

Je me réjouis déjà de voir l’avancement des travaux. Joli projet! Ici aussi le rythme a ralenti pendant l’été… la saison du modélisme va bientôt commencer.
Ant-One
Ant-One
tortillard toutes gares
tortillard toutes gares

Messages : 297
Date d'inscription : 01/01/2016
Age : 39
Localisation : Neuchâtel

http://www.antoine-gobat.com

Cht1422 aime ce message

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par Cht1422 Mar 9 Aoû 2022 - 17:28

Avant de commencer, un petit plan de la planche de préparation et d'entretien du matériel digital… Quelques heures de travail en perspectiveRéseau parade 2023 Cht1422 Platea10
Cht1422
Cht1422
chef de dépôt
chef de dépôt

Messages : 189
Date d'inscription : 06/08/2020
Age : 63
Localisation : Suisse

geoff440 aime ce message

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par Cht1422 Sam 20 Aoû 2022 - 22:18

Et voilà, c'est parti… avec l'aide très précieuse de mon beau-frère; normal, il est menuisier ébéniste.
Structure 1800/1200 sur roulettes, avec panneau d'installations techniques caché sur système de tiroir !

Réseau parade 2023 Cht1422 Img_1210
Réseau parade 2023 Cht1422 Img_1212
Réseau parade 2023 Cht1422 Img_1211
Cht1422
Cht1422
chef de dépôt
chef de dépôt

Messages : 189
Date d'inscription : 06/08/2020
Age : 63
Localisation : Suisse

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par Ant-One Lun 22 Aoû 2022 - 16:55

Youhou! C’est toujours sympa de voir le début d’un futur réseau. Vivement la suite.
Ant-One
Ant-One
tortillard toutes gares
tortillard toutes gares

Messages : 297
Date d'inscription : 01/01/2016
Age : 39
Localisation : Neuchâtel

http://www.antoine-gobat.com

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par Cht1422 Jeu 25 Aoû 2022 - 15:22

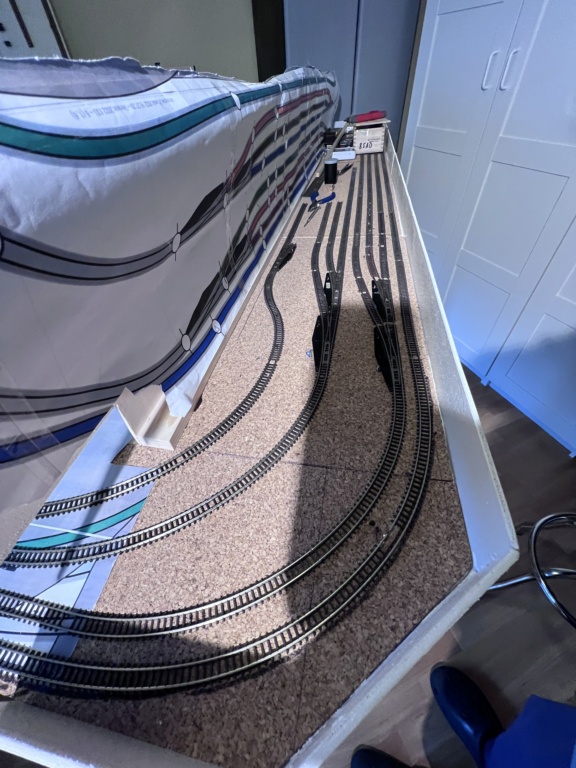

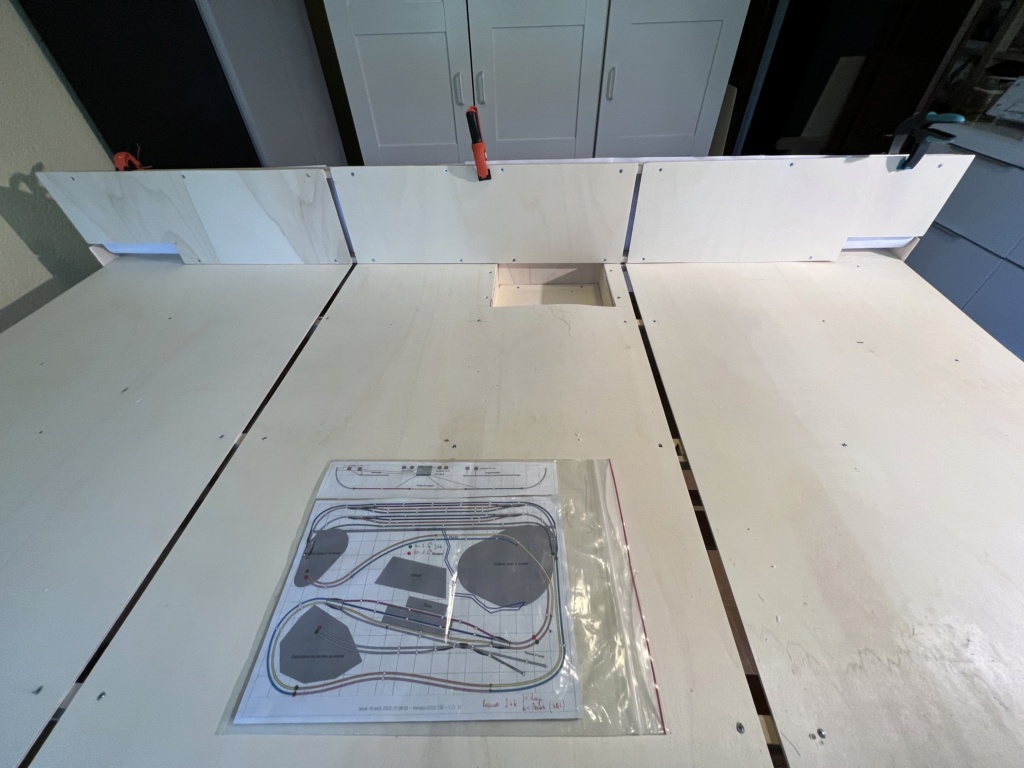

Voilà, les travaux de menuiserie arrivent à leur terme. Après la planche technique, je vais attaquer la partie de la gare cachée afin de configurer ensuite les arrêts avec Train Controller. (Une seule rétro signalisation prévue dans la gare cachée > grosse économie !Réseau parade 2023 Cht1422 Img_1215
Réseau parade 2023 Cht1422 Img_1213
Réseau parade 2023 Cht1422 Img_1214

Enorme avantage de travailler avec AnyRail, c'est l'impression impeccable du réseau avec tous les détails de chaque voie...
Cht1422
Cht1422
chef de dépôt
chef de dépôt

Messages : 189
Date d'inscription : 06/08/2020
Age : 63
Localisation : Suisse

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par Cht1422 Sam 10 Sep 2022 - 13:55

En travaux.
Installation et raccordement de tous les modules RS-8 pour la rétro signalisation et des LS-150 pour la commande des aiguillages et des accessoires.
Résultat: Pas de court-jus
Réseau parade 2023 Cht1422 Img_1310Réseau parade 2023 Cht1422 Img_1312
Réseau parade 2023 Cht1422 Img_1311
Cht1422
Cht1422
chef de dépôt
chef de dépôt

Messages : 189
Date d'inscription : 06/08/2020
Age : 63
Localisation : Suisse

Christophe du Doubs aime ce message

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par Christophe du Doubs Sam 10 Sep 2022 - 19:26

Bonjour,
Joli travail très soigné.
Au plaisir de suivre ton projet.
Christophe du Doubs
Christophe du Doubs
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 52
Date d'inscription : 08/05/2019

Cht1422 aime ce message

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par Cht1422 Mer 14 Sep 2022 - 19:00

Planche pour essais, entretien, profils de vitesse, programmationRéseau parade 2023 Cht1422 Img_1216
Réseau parade 2023 Cht1422 Img_1217
Cht1422
Cht1422
chef de dépôt
chef de dépôt

Messages : 189
Date d'inscription : 06/08/2020
Age : 63
Localisation : Suisse

Revenir en haut Aller en bas

Réseau parade 2023 Cht1422 Empty Re: Réseau parade 2023 Cht1422

Message par ptitrainrouge Sam 17 Sep 2022 - 14:46

c'est très propre; bravo
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 864
Date d'inscription : 22/09/2018
Age : 58

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as
