Attelages Märklin echelle Z

5 participants

Aller en bas

Attelages Märklin echelle Z Empty Attelages Märklin echelle Z

Message par thomas Jeu 6 Sep 2012 - 14:47

Je recherche entre autre pour mes projets aux échelles Nm et Z des infos / plans concernant les attelages à l'échelle Z.
J'ai regardé sur le site du MOROP et bien sur n'ai pas trouvé de normes à ce sujet (à moins que j'ai mal regardé)

Je cherche en particulier les infos suivantes:
- dimensions des attelages
- boitiers d'attelage
- hauteur de l'attelage par rapport au plan de roulement
- distance "normale" de la boite d'attelage par rapport à la surface de tamponnement
thomas
thomas
tortillard toutes gares
tortillard toutes gares

Messages : 409
Date d'inscription : 20/11/2009
Age : 44
Localisation : Saint Martin d'Hères

http://le-forum-du-n.forumotions.net/

Revenir en haut Aller en bas

Attelages Märklin echelle Z Empty Re: Attelages Märklin echelle Z

Message par thomas Lun 10 Sep 2012 - 21:04

personne n'a?
thomas
thomas
tortillard toutes gares
tortillard toutes gares

Messages : 409
Date d'inscription : 20/11/2009
Age : 44
Localisation : Saint Martin d'Hères

http://le-forum-du-n.forumotions.net/

Revenir en haut Aller en bas

Attelages Märklin echelle Z Empty Re: Attelages Märklin echelle Z

Message par Invité Lun 10 Sep 2012 - 23:58

Je ne crois pas qu'il y ait une norme pour le Z.
Il y a micro-train (type Kadee), Marklin, GG met au point les siens. Raillex et Frudenreich avaient un attelage du même profil que Marklin mais beaucoup moins épais.
Je tâcherai de prendre des mesures demain.
Si je n'ouble pas ! Plus toute ma tête !

Invité
Invité


Revenir en haut Aller en bas

Attelages Märklin echelle Z Empty Re: Attelages Märklin echelle Z

Message par domi Mar 11 Sep 2012 - 19:35

A tout ça il faut rajouter les attelages conçus et fabriqués par AZL, et par Full Throttle. Ces deux types d'attelages sont compatibles entre eux, et avec ceux de MTL.

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3961
Date d'inscription : 01/12/2009
Age : 58
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

Attelages Märklin echelle Z Empty Re: Attelages Märklin echelle Z

Message par thomas Ven 14 Sep 2012 - 10:15

Zébu a écrit:
Je tâcherai de prendre des mesures demain.
Si je n'ouble pas ! Plus toute ma tête !

Je pense que visiblement tu as oublié Wink
thomas
thomas
tortillard toutes gares
tortillard toutes gares

Messages : 409
Date d'inscription : 20/11/2009
Age : 44
Localisation : Saint Martin d'Hères

http://le-forum-du-n.forumotions.net/

Revenir en haut Aller en bas

Attelages Märklin echelle Z Empty Re: Attelages Märklin echelle Z

Message par Invité Ven 14 Sep 2012 - 23:12

Non, je n'ai pas oublié. Mais je n'ai pas encore eu le temps de prendre les cotes et de dessiner.
Patience !

Invité
Invité


Revenir en haut Aller en bas

Attelages Märklin echelle Z Empty Re: Attelages Märklin echelle Z

Message par Invité Dim 16 Sep 2012 - 17:32

Bon, pas évident à dessiner. Même au pied à coulisse, galère galère.

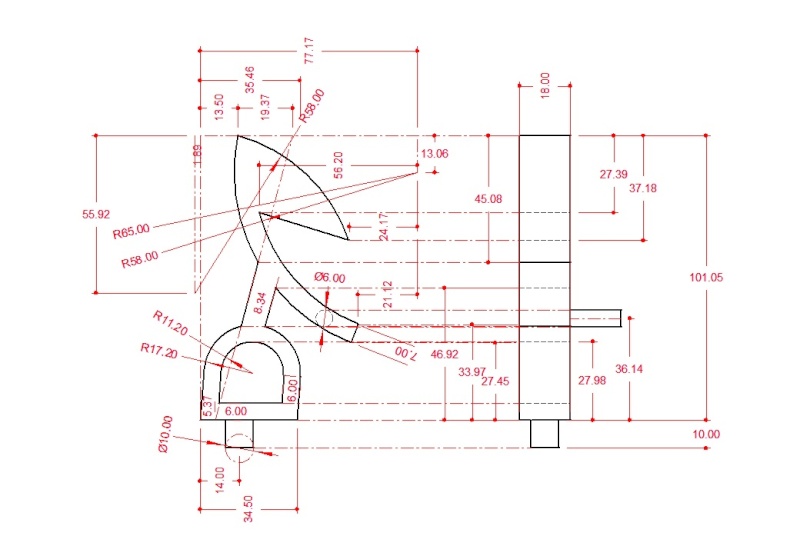

Enfin, je suis arrivé à quelque chose de valable. Les cotes sont en dixième de millimètre. J'ai juste omis de dessiner le boîtier de fixation. A l'intérieur de celui-ci, un petit ergot demi-cylindrique dans lequel vient de loger l'attelage. La partie arrondie de cet ergot se trouve au ras de la traverse d'attelage pous les wagons à deux essieux. Pour les bogies, lorsque celui)ci est bien en ligne, c'est pareil.
Attelages Märklin echelle Z Croche10

Invité
Invité


Revenir en haut Aller en bas

Attelages Märklin echelle Z Empty Re: Attelages Märklin echelle Z

Message par thomas Lun 17 Sep 2012 - 9:17

Merci beaucoup!
thomas
thomas
tortillard toutes gares
tortillard toutes gares

Messages : 409
Date d'inscription : 20/11/2009
Age : 44
Localisation : Saint Martin d'Hères

http://le-forum-du-n.forumotions.net/

Revenir en haut Aller en bas

Attelages Märklin echelle Z Empty Re: Attelages Märklin echelle Z

Message par 10101 Lun 17 Sep 2012 - 13:19

Chapeau bas !!!!
10101
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2389
Date d'inscription : 15/05/2011
Age : 54
Localisation : Genève, Suisse

Revenir en haut Aller en bas

Attelages Märklin echelle Z Empty Re: Attelages Märklin echelle Z

Message par thomas Sam 29 Sep 2012 - 13:16

Zébu a écrit:Bon, pas évident à dessiner. Même au pied à coulisse, galère galère.
Enfin, je suis arrivé à quelque chose de valable. Les cotes sont en dixième de millimètre. J'ai juste omis de dessiner le boîtier de fixation. A l'intérieur de celui-ci, un petit ergot demi-cylindrique dans lequel vient de loger l'attelage. La partie arrondie de cet ergot se trouve au ras de la traverse d'attelage pous les wagons à deux essieux. Pour les bogies, lorsque celui)ci est bien en ligne, c'est pareil.
Attelages Märklin echelle Z Croche10

Serait-il juste possible d'avoir le diamètre de l'ergot de fixation et si possible une photo?

Merci
thomas
thomas
tortillard toutes gares
tortillard toutes gares

Messages : 409
Date d'inscription : 20/11/2009
Age : 44
Localisation : Saint Martin d'Hères

http://le-forum-du-n.forumotions.net/

Revenir en haut Aller en bas

Attelages Märklin echelle Z Empty Re: Attelages Märklin echelle Z

Message par Invité Sam 29 Sep 2012 - 17:04

L'ergot de fixation est un demi cylindre dont le diamètre est légèrement inférieur au R 11.20 . Pourquoi un demi cylindre ? Le ressort qui vient se placer autour du petit ergot de 1mm de diamètre force l'attelage à se plaquer contre la partie platte de la fixation pour que celui-ci soit toujours bien positionné. Je regarde si j'ai un bidure démonté pour le photographier avec et sans attelage.

Invité
Invité


Revenir en haut Aller en bas

Attelages Märklin echelle Z Empty Re: Attelages Märklin echelle Z

Message par Invité Dim 30 Sep 2012 - 23:25

Un mot, un geste et Zébu fait le reste !
Attelages Märklin echelle Z Croche11

Invité
Invité


Revenir en haut Aller en bas

Attelages Märklin echelle Z Empty Re: Attelages Märklin echelle Z

Message par phildc Ven 25 Déc 2020 - 19:25

Déterrage de post, comme je m'intéresse aux attelages. Bon schéma du Marklin (qui doit exister en 2 modèles, avec une différence de 2mm en longueur, si j'ai bien compris)

J'ai aussi trouvé ce très bon article US:
http://www.zscale.org/articles/couplers.html#marklin2mtlou
