Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Denis Zettist Lun 24 Aoû 2020 - 12:28

Papa Schultz a écrit:Bonsoir à tous, j'ai réalisé le variateur décrit dans "voie libre N°101", il fonctionne à merveille les locos démarrent doucement et ralentissent doucement aussi.

Avec le transfo mereklin, elles démarrent à partir de la graduation 150, en clair les locos sont toutes des TGV.

Sans le transfo, le coût est de moins de 8€.

Peux-tu dire quelle alim Marklin tu utilises? Il y en a eu plusieurs. La bleu avec le gros bouton rouge, fait partir vitess garand V vers le 150 de l'échelle. Son numéro catalogue, je ne connais plus.

Les alimes brunes (n°0292, je pense) sont quand à elles de meilleure qualitée, au démarage, il ne faut pas sauvagement tourner le bouton. C'est beaucoup plus doux, même avec les moteurs à trois pôles. Oké c'est pas aussi bon que les régulateurs éléctroniques.
Cette alim brune, nous l'utilisons sur notre réseau modulaire du club, et, aucun soucis. Il y en as 6 de ceux-ci. Longueur totale du réseau 6m, 2 boucles et deux gares cachées pour 7 convois en réserve, par sens.
Denis Zettist
Denis Zettist
chef de dépôt
chef de dépôt

Messages : 153
Date d'inscription : 24/01/2018
Age : 60
Localisation : Zaventem

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Denis Zettist Lun 24 Aoû 2020 - 12:37

Alimentattion PWM ( pulsee) - Page 4 Mtd_2010

voici une petite idée du réseau du club, l'expo n'as pas lieu cette année. La photo date de l'année passée, avant que notre grand copain ajoute de son sel antipathique. Le n° de référence n'est pas correct, je m'excuse.

Bien à vouZ,

Denis
Denis Zettist
Denis Zettist
chef de dépôt
chef de dépôt

Messages : 153
Date d'inscription : 24/01/2018
Age : 60
Localisation : Zaventem

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Papa Schultz Lun 24 Aoû 2020 - 12:59

Denis Zettist a écrit:
Papa Schultz a écrit:Bonsoir à tous, j'ai réalisé le variateur décrit dans "voie libre N°101", il fonctionne à merveille les locos démarrent doucement et ralentissent doucement aussi.

Avec le transfo mereklin, elles démarrent à partir de la graduation 150, en clair les locos sont toutes des TGV.

Sans le transfo, le coût est de moins de 8€.

Peux-tu dire quelle alim Marklin tu utilises? Il y en a eu plusieurs. La bleu avec le gros bouton rouge, fait partir vitess garand V vers le 150 de l'échelle. Son numéro catalogue, je ne connais plus.

Les alimes brunes (n°0292, je pense) sont quand à elles de meilleure qualitée, au démarage, il ne faut pas sauvagement tourner le bouton. C'est beaucoup plus doux, même avec les moteurs à trois pôles. Oké c'est pas aussi bon que les régulateurs éléctroniques.
Cette alim brune, nous l'utilisons sur notre réseau modulaire du club, et, aucun soucis. Il y en as 6 de ceux-ci. Longueur totale du réseau 6m, 2 boucles et deux gares cachées pour 7 convois en réserve, par sens.

C'est l'alim blanche, livrée dans les coffrets de départ.
Papa Schultz
Papa Schultz
tortillard toutes gares
tortillard toutes gares

Messages : 281
Date d'inscription : 12/08/2020
Age : 61
Localisation : PACA

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Denis Zettist Lun 24 Aoû 2020 - 13:03

Je ne la connais pas, les miennes et celles du club sont brunes. Je vais essayer d'en faire une photo et de retrouver son numéro de catalogue.

A pluz
Denis Zettist
Denis Zettist
chef de dépôt
chef de dépôt

Messages : 153
Date d'inscription : 24/01/2018
Age : 60
Localisation : Zaventem

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Zébu Lun 24 Aoû 2020 - 13:46

Si je me rappelle, les brunes sont des 08.  Il y a aussi des blanches (ou grises très claires) .

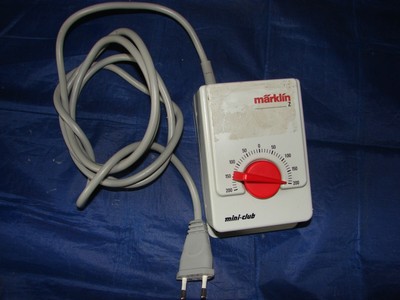

Alimentattion PWM ( pulsee) - Page 4 S-l400

Je ne suis plus certain des numéro.  Une 05 ?

Attention, il ne s'agit pas des dernières avec le transfo de raccordement en sus.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Papa Schultz Lun 24 Aoû 2020 - 15:21

Zébu a écrit:Si je me rappelle, les brunes sont des 08.  Il y a aussi des blanches (ou grises très claires) .
Alimentattion PWM ( pulsee) - Page 4 S-l400

Je ne suis plus certain des numéro.  Une 05 ?

Attention, il ne s'agit pas des dernières avec le transfo de raccordement en sus.

La mienne est avec le transfo en sus.

Alimentattion PWM ( pulsee) - Page 4 Alim_m10


Dernière édition par Papa Schultz le Ven 11 Sep 2020 - 8:47, édité 1 fois
Papa Schultz
Papa Schultz
tortillard toutes gares
tortillard toutes gares

Messages : 281
Date d'inscription : 12/08/2020
Age : 61
Localisation : PACA

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Denis Zettist Lun 24 Aoû 2020 - 15:30

Zébu,

Pour les brunes, il y a la 05 et la 08, je pense que c'est l'ampérage de sortie pour la traction, je vais une fois vérifier.
Denis Zettist
Denis Zettist
chef de dépôt
chef de dépôt

Messages : 153
Date d'inscription : 24/01/2018
Age : 60
Localisation : Zaventem

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par colonel83F Lun 24 Aoû 2020 - 18:24

Références :
6701 alimentation brune "électronic 08"
67011 alimentation blanche
67013 alimentation blanche avec transfo-prise séparé
6701S alimentation brune "électronic 05"
6711 alimentation bleue avec variateur pour les 2 sens
6731 alimentation bleue avec variateur et bouton inverseur du sens de marche

colonel83F
tortillard toutes gares
tortillard toutes gares

Messages : 296
Date d'inscription : 19/10/2018
Age : 66
Localisation : La Motte en Provence

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Denis Zettist Mar 25 Aoû 2020 - 13:04

Notre cher colonel est à nouveau rapide, ce matin, je voulais mettre les mêmes infos, grrr.

Non, de tout coeur, merci.

Selon moi, les brunes sont celles qui font démarrer 'en souplesse',, déjà à peine ouvert. Certainement avec les moteurs à 5 poles.
Les bleues sont les plus anciennes, donc, demarrage assez abrupt. Date des années 70-80.
Les blanches, je n'ai pas d'expérience avec celles-là.

A pluZ,

Denis
Denis Zettist
Denis Zettist
chef de dépôt
chef de dépôt

Messages : 153
Date d'inscription : 24/01/2018
Age : 60
Localisation : Zaventem

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par PAPY BOUBOU Mer 26 Aoû 2020 - 11:12

Et je vais en ajouter une couche . . .

Les transfos MARKLIN de dernière génération, réf. 67013, avec le bloc d'alimentation dans la prise murale, sont de basse qualité . . .  Je n'en dirais pas plus mais les deux parties du boîtier est simplement clipsé !  Le circuit est des plus simple via un "LMT317 T' et ce montage est le même chez plusieurs constructeurs de trains miniatures allemands (ROCCO, réf. 10788 ou 6720 chez FLEISCHMANN) (Source : la revue "Voie Libre n° 101 pAges 35 à 41).

Bref, sur le circuit réalisé pour mon petit-fils https://le-z-forum.forumactif.com/t1823-reseau-de-ppbb-dans-un-flight-case; le second tranfo est un 'Electronic 08', réf. 6701, de couleur brune avec le bouton jaune-orange.  Il offre la même puissance que le régulateur actuellement commercialisé; soit 8 VA pour la traction et 10 VA pour les accessoires.  Par contre, selon les données reprises au dos de ces tranfos : le 67013 en courant continu de traction monte jusqu'à 10 volts alors que l'ancien, le 6701, ne monte que jusqu'à 8 volts.   ET CHOSE INCROYABLE : le vieux transfo 6701, qui pèse plus de 900 grammes, donne des meileurs résultats point de vue ralenti et vitesse !  !  !  C'est à n'y rien comprendre.

Pour mon prochain réseau dénommé 'Réseau Gard*' (https://le-z-forum.forumactif.com/t1870-reseau-gar-au-choix-d-ou-es), j'ai commencé à acheter des 6701 d'occasions sur le net . . .  et j'en ai même reçu un gratuitement pour pièces car HS, selon le vendeur Ebay mais je ne l'ai pas encore ouvert, avec un autre acheté pour un prix dérisoire (19,50 € - livraison depuis l'Allemagne via DHL avec tracking du colis) !

Bref, le proverbe se confirme, comme toujours, on fait les meilleures soupes dans les vieux pots . . .
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 479
Date d'inscription : 15/01/2020
Age : 68
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Christophe du Doubs Dim 30 Aoû 2020 - 11:40

PAPY BOUBOU a écrit:Bonjour Christophe du Doubs,

C'est vrai que je ne connaissait pas cette possibilité qui est parfaitement décrite dans l'article paru dans  la revue française "Voie Libre" n° 101; sous le titre "les alimentations électriques" de 7 pages.

Question indiscrète, merci de préciser le système que tu utilises svp  (transfo, décodeur, etc).
Merci pour les infos que tu vas fournir.

Bonjour et désolé du retard.
Mon réseau encore en construction est constitué de 2 voies unique, équipé chacune d'évitement est simple à gérer.

J'utilise une bonne vielle Lokmaus de chez roco, à laquelle je diminue la tension max de sortie.
Ensuite le décodeur est un Lenz 10231-2.

Voilà ma technique.
Christophe du Doubs
Christophe du Doubs
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 28
Date d'inscription : 08/05/2019

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Christophe du Doubs Mar 8 Sep 2020 - 14:43

Je vois que ce sujet fait coulé beaucoup d'encre. C'est pour cette raison que dans les jours qui viennent, je vais me lancer dans la fabrication d'une alim à "courant pulsé" avec comme caractéristique 8 volts en sortie et à fréquence de 9,5 khz. Dans un premier temps elle ne sera pas asservie.
Je pense également faire des essais sous d'autres fréquences par exemple en dessous d'1 khz et également proche des 20 khz, ceci pour tester le comportement des moteurs et surtout le bruit généré.
Christophe du Doubs
Christophe du Doubs
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 28
Date d'inscription : 08/05/2019

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Papa Schultz Mar 8 Sep 2020 - 15:58

Christophe du Doubs a écrit:
Bonjour et désolé du retard.
Mon réseau encore en construction est constitué de 2 voies unique, équipé chacune d'évitement est simple à gérer.

J'utilise une bonne vielle Lokmaus de chez roco, à laquelle je diminue la tension max de sortie.
Ensuite le décodeur est un Lenz 10231-2.

Voilà ma technique.

Bonsoir Christophe,

Comment diminue tu la tension max de sortie?

Dom
Papa Schultz
Papa Schultz
tortillard toutes gares
tortillard toutes gares

Messages : 281
Date d'inscription : 12/08/2020
Age : 61
Localisation : PACA

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Zébu Mar 8 Sep 2020 - 16:53

Il y a plusieurs façons de faire.
Soit des diodes en cascade, soit un DSR de AMW, bidule électronique qui abaisse la tension sans altérer le signal digital, soit en alimentant la Lokmaus avec une tension plus basse que l'alim fournie. Du moins, je suppose.
Attention avec les fréquences. Une fréquence trop basse peut détruire un moteur à rotor sans fer. Je ne sais plus la fréquence minimum nécessaire.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Christophe du Doubs Jeu 10 Sep 2020 - 12:51

Pour baisser la tension, je mets tout simplement des diodes en série en sortie de la centrale. Aucun soucis pour les décodeurs qui fonctionnent très bien sous 8 Volts.
Pour répondre à Zébu, effectivement, les moteurs à rsf, n'aiment pas les basses fréquences, c'est pour cette raison que je vais me lancer dans les essais à plusieurs fréquences pour trouver l'alim passe partout.
Christophe du Doubs
Christophe du Doubs
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 28
Date d'inscription : 08/05/2019

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Papa Schultz Jeu 10 Sep 2020 - 16:48

Christophe du Doubs a écrit:Pour baisser la tension, je mets tout simplement des diodes en série en sortie de la centrale. Aucun soucis pour les décodeurs qui fonctionnent très bien sous 8 Volts.
Pour répondre à Zébu, effectivement, les moteurs à rsf, n'aiment pas les basses fréquences, c'est pour cette raison que je vais me lancer dans les essais à plusieurs fréquences pour trouver l'alim passe partout.

Merci Christophe, j'ai testé mais ça ne chute pas beaucoup, transfo donné pour 12 Vac en sortie, redressé avec un pont de diode+ un condo, sortie = 17 Vcc.
Avec 5 diodes je chute à 15 Vcc.

Si tu as une autre idée, je suis preneur.

Dom
Papa Schultz
Papa Schultz
tortillard toutes gares
tortillard toutes gares

Messages : 281
Date d'inscription : 12/08/2020
Age : 61
Localisation : PACA

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Zébu Jeu 10 Sep 2020 - 17:12

Ce n'est pas un pont de diodes qu'il faut mais des diodes en série. Sachant, si ma mémoire est bonne, qu'une diode fait chuter la tension de 0.6V.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Papa Schultz Jeu 10 Sep 2020 - 17:26

Zébu a écrit:Ce n'est pas un pont de diodes qu'il faut mais des diodes en série.  Sachant, si ma mémoire est bonne, qu'une diode fait chuter la tension de 0.6V.

Le pont de diodes est juste la pour passer du Vac en Vcc, ensuite en sortie Vcc je ne chute que de 2 volts avec 5 diodes.
Papa Schultz
Papa Schultz
tortillard toutes gares
tortillard toutes gares

Messages : 281
Date d'inscription : 12/08/2020
Age : 61
Localisation : PACA

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Christophe du Doubs Jeu 10 Sep 2020 - 19:22

La chute de tension est de 0,6 volt par diode. Donc si tu as 5 diodes, cela devrait chuter de 3 volts. Après le moyen de faire chuter la tension, il y a les régulateurs de tensions.
Christophe du Doubs
Christophe du Doubs
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 28
Date d'inscription : 08/05/2019

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Christophe du Doubs Jeu 10 Sep 2020 - 19:22

La chute de tension est de 0,6 volt par diode. Donc si tu as 5 diodes, cela devrait chuter de 3 volts. Après le moyen de faire chuter la tension, il y a les régulateurs de tensions.
Christophe du Doubs
Christophe du Doubs
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 28
Date d'inscription : 08/05/2019

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Zébu Jeu 10 Sep 2020 - 23:02

Autre solution mais elle a un coût.  Et comme je suis plutôt un bricoleur du dimanche en électronique, j'utilise une commande analogique du regretté Oliver Passmann et une commande trouvée en Espagne.  Je tiens à préciser que cette dernière est tout à fait compatible avec les nouveaux moteurs Marklin.  Je l'ai utilisée avec la Nohab type 51 88634 hier.  Il s'agit de la PWM72 qui n'existe plus mais qui est équivalente à
Alimentattion PWM ( pulsee) - Page 4 5-rgunxjez-rh-train-controllers-pwm75vo-1
Une vidéo quand je serai parvenu à en faire une plus que correcte, mildju !
Je l'avais payée une quarantaine d'euros.

Maintenant, en digital, je ne chipote plus avec les diodes.  C'était un vrai cirque avec toutes les centrales qui débitaient une tension différente.
J'ai acheté un DSR de AMW.  Qu'importe la tension digitale de départ, elle fourni les 10V demandé avec la Roco, Tams ou MS2.  Au moins, je suis rassuré et je peux utiliser n'importe laquelle.
Alimentattion PWM ( pulsee) - Page 4 DSR_F_freigestellt_s

J'ajoute que je tourne en 10V sans aucune surchauffe parce que avec ma centrale CTE, si je la mets en 8V, le signal digital est altéré.  Les locos avancent avec des hoquets.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Papa Schultz Ven 11 Sep 2020 - 8:47

Christophe du Doubs a écrit:La chute de tension est de 0,6 volt par diode. Donc si tu as 5 diodes, cela devrait chuter de 3 volts. Après le moyen de faire chuter la tension, il y a les régulateurs de tensions.

Merci, je vais opter pour les régulateurs de tension, j'en ai trouvé à pas cher 5,58€ les dix, ça m'évitera de les faire.

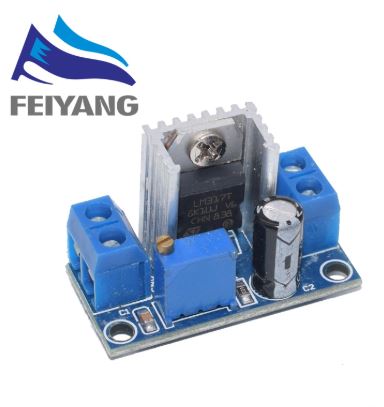

Alimentattion PWM ( pulsee) - Page 4 Rzogul10
Papa Schultz
Papa Schultz
tortillard toutes gares
tortillard toutes gares

Messages : 281
Date d'inscription : 12/08/2020
Age : 61
Localisation : PACA

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Poups Mar 13 Juil 2021 - 22:49

Bonjour les Zamis,
 Je déterre le sujet
ne pouvant plus commander de passmann :'( j'ai regardé ce que les Chinois avaient en magasin.
Tonton Ali avait ce que je cherchais
Voici le produit un Contrôleur de vitesse
Alimentattion PWM ( pulsee) - Page 4 Contr-10
https://fr.aliexpress.com/item/4000062605631.html?spm=a2g0s.9042311.0.0.342a6c37oBspru
(-20€)
Mis dernière une alim Marklin cela fonctionne Smile
Sur ma petite 130
vitesse de décollement à 30%
Vitesse mini à 18%
en comparaison au transfo marklin, un beau gain sur le ralenti

Voici les videos


Video avec l'ancien Transfo marklin seul


Dernière édition par Poups le Dim 18 Juil 2021 - 9:23, édité 1 fois
Poups
Poups
chef de dépôt
chef de dépôt

Messages : 116
Date d'inscription : 20/04/2021
Age : 42
Localisation : Metz

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par domi Mer 14 Juil 2021 - 9:55

En ce qui me concerne, les transfos Marklin que j’avais acquis lors de mes débuts (un marron et jaune, comme celui de la vidéo ci-dessus, et un bleu clair un peu plus gros) ne me servent plus qu’à une chose : alimenter les moteurs Tortoise de mes aiguillages.. Smile

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3874
Date d'inscription : 01/12/2009
Age : 57
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par domi Mer 14 Juil 2021 - 10:00

Petite remarque en passant : le contrôleur présenté ci-dessus par Poups est référencé comme ayant une tension mini de sortie égale à 10 volts. Attention à ceux d’entre vous qui possèdent des F7 Microtrains, dont la tension maxi admissible est de 8 volts et des GP9/GP35/SD40-2 Microtrains ainsi que des AZL de 1ère génération, tarées à 9 volts maxi.

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3874
Date d'inscription : 01/12/2009
Age : 57
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Poups Mer 14 Juil 2021 - 10:51

Salut Domi

Remarque pertinante !
du coup j'ai sortie le voltmètre et mesuré la tension en charge avec ma 130
Mesure de la tension sur les rails en Courant Continu
L'interface démarre à 5,44V Smile ma 130 tourne par contre décroche à 80%
Alimentattion PWM ( pulsee) - Page 4 20210712

J'ai poussé l'alimentation à 8V
Alimentattion PWM ( pulsee) - Page 4 20210713

aucun PB elle tourne bien jusqu'à 22% et redémarre à 44%
Alimentattion PWM ( pulsee) - Page 4 20210711

Autres précisions:
La rampe de démarrage/arrêt est paramétrable séparément en seconde.
Le % mini et maxi aussi.
Après il y a un mode auto que l'on peut paramétrer pour faire des allés retours de X seconde
Il manque peut être un paramètre de boost au démarrage mais pour 20€... je suis content Smile
voici une mini feuille d'instructions
Alimentattion PWM ( pulsee) - Page 4 Caract10


Dernière édition par Poups le Dim 18 Juil 2021 - 9:22, édité 1 fois
Poups
Poups
chef de dépôt
chef de dépôt

Messages : 116
Date d'inscription : 20/04/2021
Age : 42
Localisation : Metz

fra83 aime ce message

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par chilot Mer 14 Juil 2021 - 12:53

je dois te mettre en garde:
la tension se mesure sans les machines , car si une machine (un moteur ) tourne , tu mesure la tension résiduelle , et ça peut sentir le brulé très rapidement .
la mesure quand un moteur tourne est quelque chose comme "l'énergie contre électromotrice .
gaffe
chilot
chilot
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 69
Date d'inscription : 09/02/2020
Age : 64
Localisation : nord59

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par chilot Mer 14 Juil 2021 - 13:11

je précise : si c'est bien du pWM courant pulsé ,
quelque soit la position du potentiomètre , la tension est celle qui sort du transfo et-ou du régulateur ,
chez moi 8.8 v .
la loco roule en permanence à 8.8v , haché en petites moyennes ou grandes crêtes , selon la position du potar ,
et la lecture du vu mètre est chaque fois différentes , mais ce n'est pas la tension présentée mais résiduelle .
Si on disposait d'un oscilloscope ' (si je savais m'en servir) , on aurait la vraie tension, toujours 8.8v .
j'ai appris tout ça sur un autre forum ou sur un blog.
chilot
chilot
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 69
Date d'inscription : 09/02/2020
Age : 64
Localisation : nord59

domi aime ce message

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par domi Ven 16 Juil 2021 - 0:29

Voilà..

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3874
Date d'inscription : 01/12/2009
Age : 57
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Poups Ven 16 Juil 2021 - 7:40

Bonjour les zdistes,
Tout à fait d'accord avec toi,
C'est bien du pwm donc une oscillation de signal carré à 0 et xV de la tension d'alimentation.
mon intérêt était de constater le décrochage de l'alimentation à la plus basse tension possible pour vérifier sont bon fonctionnement en charge.
Comme on est en pwm, la tension d'entrée est égale à la tension de sortie à 100% , d'où ma prise de tension continue en sortie qui était plus simple dans mon cas. Cela n'est plus vrais des que l'on fait varier le %. mais on obtient la moyenne ce que "rescend" notre loco,
la tension la plus basse constatée à 100% en charge 5,44V donc suffisamment bas pour permettre aux loco 8v de fonctionner.
Poups
Poups
chef de dépôt
chef de dépôt

Messages : 116
Date d'inscription : 20/04/2021
Age : 42
Localisation : Metz

Revenir en haut Aller en bas

Alimentattion PWM ( pulsee) - Page 4 Empty Re: Alimentattion PWM ( pulsee)

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
