Message par Bourrac Mer 24 Avr 2013 - 13:58

Le coffret "Mistral" d'Atlas ne nous livre pas qu'une caisse de CC7100.
Il contient aussi deux voitures DEV inox, l'une de 1e classe, l'autre de 2e.
Voitures DEV inox SNCF P1130911

Voitures DEV inox SNCF P1130912

On a une A8 et une B8, donc dans une configuration d'avant 1956, date où les B8 ont été surclassées en A8. (ironie de l'histoire, dans les années 80 les A8 sont redevenues des B8... )

Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 49
Localisation : Hic et nunc

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par Bourrac Mer 24 Avr 2013 - 14:05

Le fond est fixé par deux vis sous les "bogies" si je puis dire.
Voitures DEV inox SNCF P1130913

Je profite de la rigidité de l'ensemble pour découper les flancs de ces bogies, qui sont moulés dans la masse de l'ensemble de la caisse.
Voitures DEV inox SNCF P1140110

La voilà déshabillée : pig
Voitures DEV inox SNCF P1140111
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 49
Localisation : Hic et nunc

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par manuf71 Mer 24 Avr 2013 - 15:19

Ah oui, là aussi il y a un peu de boulot... scratch

Mais on te fait confiance king

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
manuf71
manuf71
pilote de TGV

Messages : 6095
Date d'inscription : 27/12/2012
Age : 51
Localisation : Valais, Suisse

https://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par Bourrac Ven 26 Avr 2013 - 22:28

J'enlève le fond, je taille un peu de chaque côté :
Voitures DEV inox SNCF P1150410

Et hop, dans de la plasticarte bien épaisse, un nouveau fond avec découpe sur le côté pour le passage des tampons quand je vais l'enfiler :
Voitures DEV inox SNCF P1150411
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 49
Localisation : Hic et nunc

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par Bourrac Ven 26 Avr 2013 - 22:39

Ensuite je monte ce nouveau fond avec des bogies piqués sur une voiture allemande.

J'ai un peu retaillé les bogies (des Minden, je crois ?) pour qu'on reconnaisse moins leur origine germanique... J'ai aussi enlevé le taquet de fixation et percé ceux-ci en leur centre, pour passer la vis.
Voitures DEV inox SNCF P1150412

Le tout tient grâce aux deux vis. Ces vis mordent évidemment dans les colonnes qui traversent verticalement les voitures, qu'on voit sur les photos précédentes.

Il faut intercaler un peu de plasticarte entre le fond de la voiture et les bogies pour que ceux-ci puissent tourner. What a Face
Il faut faire quelques essais pour trouver le bon serrage.
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 49
Localisation : Hic et nunc

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par Bourrac Ven 26 Avr 2013 - 22:41

Eoualà.
Voitures DEV inox SNCF P1150413
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 49
Localisation : Hic et nunc

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par Ancistrus54 Ven 26 Avr 2013 - 23:27

Je vais faire ta sauce aux petits oignons également sur les miennes dès qu elles seront arrivées. Question : dois on changer la décoration des 2ndes classes pour les passer en 1ère ? Car il me semble que le mistral avait pas de 2nde classes

Ancistrus54
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 712
Date d'inscription : 23/04/2013

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par Bourrac Ven 26 Avr 2013 - 23:44

Les premières ont été livrées en 1952. Il me semble que le Mistral en a eu un court temps : à partir de fin 1954, jusqu'au passage de 3 à 2 classes en juin 1956. A cette date ces 2es sont devenues des 1es.
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 49
Localisation : Hic et nunc

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par lio-N Sam 27 Avr 2013 - 11:33

Bourrac a écrit:Les premières ont été livrées en 1952. Il me semble que le Mistral en a eu un court temps : à partir de fin 1954, jusqu'au passage de 3 à 2 classes en juin 1956. A cette date ces 2es sont devenues des 1es.

En tout cas, le bandeau vert de 2ème cl n'existait pas dans les années 50 et 60. Certaines 1ère cl DEV inox ont été déclassées en 2ème cl avec bandeaux vert et cartouche Corail a l’apparition des normes UIC...
lio-N
lio-N
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 599
Date d'inscription : 20/11/2009
Age : 61
Localisation : 49 Vezins...

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par oliv30330 Sam 27 Avr 2013 - 11:58

les normes UIC c'est vers 1965/70?
oliv30330
oliv30330
chauffeur grande ligne
chauffeur grande ligne

Messages : 2996
Date d'inscription : 08/02/2012
Age : 59
Localisation : Laudun (30)

http://www.old-modeles.mozello.com

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par Bourrac Sam 27 Avr 2013 - 13:42

lio-N a écrit:En tout cas, le bandeau vert de 2ème cl n'existait pas dans les années 50 et 60.

Aaaah ! Bien vu ! Je n'avais pas pensé à cela... scratch
Donc il vaudrait mieux n'avoir que des premières... Ca va en faire, ça, des coffrets ! Razz
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 49
Localisation : Hic et nunc

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par lio-N Sam 27 Avr 2013 - 14:07

oliv30330 a écrit:les normes UIC c'est vers 1965/70?


Ca a commencer en 1964, mais l’application a du s'echelonné...

Morme UIC
lio-N
lio-N
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 599
Date d'inscription : 20/11/2009
Age : 61
Localisation : 49 Vezins...

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par lio-N Sam 27 Avr 2013 - 14:11

Un peu d'info sur les DEV inox.

DEV inox
lio-N
lio-N
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 599
Date d'inscription : 20/11/2009
Age : 61
Localisation : 49 Vezins...

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par Ancistrus54 Sam 27 Avr 2013 - 14:36

mais on ne peut pas redécorer les 2ndes en 1ère ? je demande car je n'ai pas encore eu le coffret en main

Ancistrus54
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 712
Date d'inscription : 23/04/2013

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par lio-N Sam 27 Avr 2013 - 19:52

Ancistrus54 a écrit:mais on ne peut pas redécorer les 2ndes en 1ère ? je demande car je n'ai pas encore eu le coffret en main

Si, il suffit de repeindre le bandeau vert en jaune et à remplacer le 2 par le 1. Pour le reste, c'est le même chaudron à 8 baies!
lio-N
lio-N
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 599
Date d'inscription : 20/11/2009
Age : 61
Localisation : 49 Vezins...

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par Pennsy Sam 27 Avr 2013 - 23:57

"mais on ne peut pas redécorer les 2ndes en 1ère ? "

Des filets jaunes en décalque appliqués sur la bande verte et des chiffres "1" (en décalque). Les filets jaune fins de 0,25 mm existent chez AMF87. Il existe aussi des filets de largeurs diverses chez Microscale.
Pennsy
Pennsy
tortillard toutes gares
tortillard toutes gares

Messages : 298
Date d'inscription : 04/12/2011
Age : 74
Localisation : LILLE

http://www.huet-trains.com

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par lio-N Sam 2 Aoû 2014 - 18:41

Mes voitures INOX avec bogies et aménagement intérieurs SHAPEWAYS.

J'ai préférer retravailler le chassie d'origine métallique, plutôt que d'utiliser celui en plastique Shapeways, qui manque de rigidité et de poids. L’aménagement intérieur à été peint en beige foncé pour les cloisons, avec sièges rouge pour les 1ères cl et vert bleuté pour les 2èmes cl.

Voitures DEV inox SNCF 2014-032

Voitures DEV inox SNCF 2014-033

Voitures DEV inox SNCF 2014-037

Voitures DEV inox SNCF 2014-035

Voitures DEV inox SNCF 2014-036
lio-N
lio-N
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 599
Date d'inscription : 20/11/2009
Age : 61
Localisation : 49 Vezins...

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par manuf71 Dim 3 Aoû 2014 - 1:54

Joli travail, bravo!  Very Happy

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
manuf71
manuf71
pilote de TGV

Messages : 6095
Date d'inscription : 27/12/2012
Age : 51
Localisation : Valais, Suisse

https://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par lio-N Lun 4 Aoû 2014 - 17:05

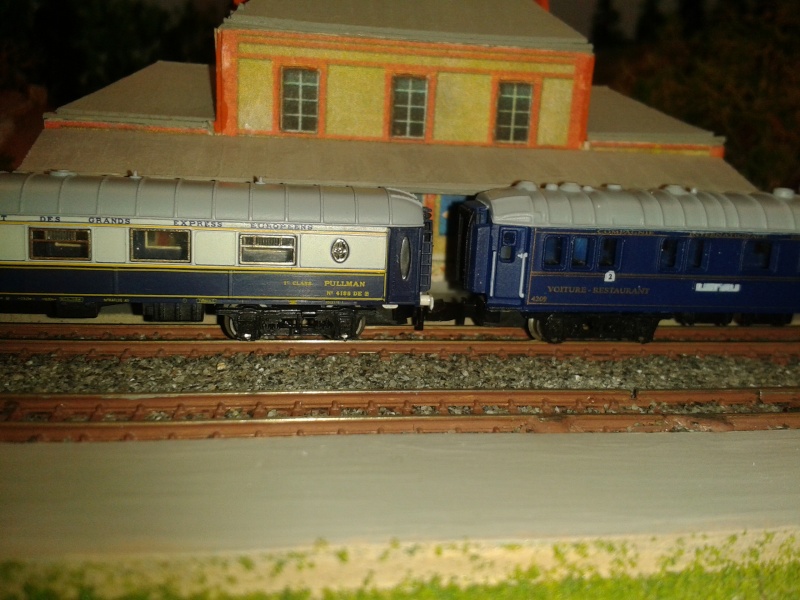

Pour accompagné mes voitures inox, j'ai repeint en gris le toit d'une voiture pullman Markiln, ainsi qu'une voiture restaurant Atlas. reste pour cette dernière, à peindre en dorée les entourages de baies et mains montoirs.
Mais pour avoir une composition Mistral conforme, il va falloir construire un fourgon générateur...

Voitures DEV inox SNCF 2014-038

Voitures DEV inox SNCF 2014-039

J'ai aussi besoin de redescende les bogies des DEV inox, sans qu"elles ne dérailles dans les courbes serrées...

Voitures DEV inox SNCF 2014-040
lio-N
lio-N
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 599
Date d'inscription : 20/11/2009
Age : 61
Localisation : 49 Vezins...

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par oliv30330 Lun 4 Aoû 2014 - 18:29

c'est du très joli boulot tout ca!!!! Wink
oliv30330
oliv30330
chauffeur grande ligne
chauffeur grande ligne

Messages : 2996
Date d'inscription : 08/02/2012
Age : 59
Localisation : Laudun (30)

http://www.old-modeles.mozello.com

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par lio-N Lun 4 Aoû 2014 - 20:42

Une petite vidéo...

lio-N
lio-N
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 599
Date d'inscription : 20/11/2009
Age : 61
Localisation : 49 Vezins...

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par 54ancistrus54 Lun 4 Aoû 2014 - 21:18

extra .... je bave .... je pense pas être capable de faire aussi bien

54ancistrus54
tortillard toutes gares
tortillard toutes gares

Messages : 459
Date d'inscription : 25/05/2014

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par honga blotz Lun 4 Aoû 2014 - 21:38

Moi aussi je bave ... attention aux cours-jus chez Christian !
(elle est nulle, je sais)
J'ai pris une autre méthode pour faire rouler mes DEV : j'ai enlevé les deux gros pas de vis à l'intérieur de la voiture et j'ai fait un châssis customisé à partir de plasticarte et de châssis de voitures grandes lignes DB.
J'ai dû un peu écarter les bogies du châssis pour avoir un roulement correct dans la courbe de 195.
J'ai posé aujourd'hui mes flancs de bogies, je n'ai plus qu'à remettre les tampons qui se sont fait la malle pendant les travaux et cela devrait le faire ...
La voiture resto du Train Bleu a subi le même traitement, elle se porte bien.

La vie est belle !

@Ancistrus : essaye ! qu'est-ce que tu risques, à part de passer un bon moment ? Prends toi un coffret Train Bleu à pas cher sur eBay, une voiture de la DB et en avant !
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3281
Date d'inscription : 07/10/2012
Age : 50
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par Bourrac Lun 4 Aoû 2014 - 23:10

@ Lio-N : Beau travail !
Tu utilises les 2e classe, finalement ?

@ Ancistrus : tu vois, on attend vraiment les fourgons générateurs Mistral !...
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 49
Localisation : Hic et nunc

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par lio-N Mar 5 Aoû 2014 - 10:59

Oui j'utilise les 2èmes cl qui été utilisé au début du Mistral...

Quelques compositions: 56-60

61-70
lio-N
lio-N
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 599
Date d'inscription : 20/11/2009
Age : 61
Localisation : 49 Vezins...

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par 54ancistrus54 Mar 5 Aoû 2014 - 20:15

Je sais mais je suis débordé actuellement et je cours sur un projet actuellement à fond les manivelles dans le peu de temps que j'ai à disposition. le boulot est très prenant en ces vacances estivales pour moi. Mais je compte finaliser mon projet pour novembre. Les pièces s'assemblent progressivement et devraient être au top fin septembre.

ça sera une sacré surprise si rien ne s'évente avant Wink

54ancistrus54
tortillard toutes gares
tortillard toutes gares

Messages : 459
Date d'inscription : 25/05/2014

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par honga blotz Mar 5 Aoû 2014 - 21:36

Ah ben si c'est pour la bonne cause, chuis d'accord ...  lol!

En passant, voici une petite photo de famille de ma productin maison :
Voitures DEV inox SNCF Dsc02210
ça vous plait ? J'ai eu un peu de mal avec la couleur des bogies, mais le flash bouZille tout.
La 4e voiture n'est pas sur la photo car j'ai perdu un tampon en les remontant ....  Evil or Very Mad
Va falloir que je fasse un ersatz ...

 sunny sunny
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3281
Date d'inscription : 07/10/2012
Age : 50
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par Bourrac Mar 5 Aoû 2014 - 22:00

@ Lionnel : merci pour les liens !  Smile
@ honga : beau travail ! Les bogies de tes DEV inox, ce sont des Minden ?
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 49
Localisation : Hic et nunc

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par honga blotz Mar 5 Aoû 2014 - 22:22

@ Bourrac : Merci !  Very Happy  Embarassed A l'origine, ce sont les bogies "standard DB" de Märklin, que l'on trouve sur beaucoup de voitures (8711, 12, 13, 14), et les TEE (8724, 8725, ...). Donc je crois bien que ce sont des Minden.

J'ai enlevé au cutter tout ce qui dépassait, j'ai frotté au papier de verre (150).
J'ai aussi raboté la partie basse du flanc de bogie car elle descendait trop bas et avait tendance à frotter sur les énormes moteurs des aiguillages Märklin.

honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3281
Date d'inscription : 07/10/2012
Age : 50
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par lio-N Dim 19 Oct 2014 - 18:23

Pour ceux qui cherche des DEV inox... DEV
lio-N
lio-N
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 599
Date d'inscription : 20/11/2009
Age : 61
Localisation : 49 Vezins...

Revenir en haut Aller en bas

Voitures DEV inox SNCF Empty Re: Voitures DEV inox SNCF

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
