Mon réseau d'expo Z US

[JBM39]

Salut à tous !

Après moult reflexions, j'ai décidé de construire un nouveau réseau pour faire des expositions. La sortie de mon réseau actuel est compliquée, prend du temps, et sera réservée à des expos de grande envergure.

Un nouveau réseau sera donc étudié prochainement. Beaucoup plus simple, à la fois dans sa conception, et dans son fonctionnement.

En gros (il faut que je finalise les plans) : 6m sur 45cm avec coulisses derrière.

La suite prochainement !

JB

[manuf71]

Je m'impatiente déjà!

[zeltron]

6 m de long et la femme dit rien?

[JBM39]

Bah tu sais, pour une femme, plus c'est long, plus ça apprécie !

Le premier faisait 4,50x2,00m, soit 9m2. là, ça fera 4,2m2, elle peut raisonnablement pas gueuler !

[domi]

Wow! Quelle boulimie de travail, ce cher JB... J'imagine toujours en Fast-Tracks code 40?

Domi

[JBM39]

Donc en gros, voici ce que j'ai imaginé :

Le thème sera l'exploitation pétrolière. Le réseau mesurera 9m de long, sur 70cm de large (6 modules de 150x70). Ces 70 cm seront partagés en 45cm de décor, un diviseur scénique, 25cm de coulisses.
Je vais tester une nouvelle méthode de construction de la menuiserie : tout en médium de 16mm, découpé à la commande numérique, pour une super précision des assemblages, et une facilité de construction (rainures du diviseur scénique, rivière, assemblage...)
Au niveau de la partie visible, une double voie verra passer de longs convois avec de bons gros MU. Un embranchement avec une double voie desservira l'usine de traitement du brut, et du chargement du pétrole.
Sur la gauche, il y aura un champ de derricks qui seront entièrement construits en 3D et photo découpe, et seront animés !
Un petit cour d'eau passera sur la droite, avec un double gilder bridge de fabrication maison.
Le diviseur scénique fera 25cm de haut, avec une photo que je mixerai le plus possible au décor, pour donner une profondeur importante, en essayant de ne pas voir la limite avec le décor.
L'ambiance sera donc "chaude" et assez désertique.
Au niveau des coulisses, 2x 4 voies, avec possibilité de passer d'un "circuit" à un autre. Il n'y aura pas que des convois de citernes, mais aussi de longs convois de boxcar. Pas de voyageur.
L'exploitation sera, comme toujours chez moi, confiée à une centrale DCC Digitrax, avec télécommandes radio sans fil.
Afin de rester dans un réalisme des voies important, les voies visibles seront fabriquées à la main en code 40, comme mon réseau actuel. Seule différence, pour le moment, je fabrique les aiguilles en #5, là, ce sera du #10.
La partie de voies cachées sera construite en voie MTL, code 55. Je fabriquerai un coupon de raccord de chaque côté de la coulisse. Ce coupon sera usiné en CNC, pour passer du code 55 au code 40 (0,4mm de différence sur la hauteur).

Début de la construction : février 2015
Fin de la construction : printemps 2016

Voilà voilà !

JB

[zeltron]

fin printemps 2016!!!! tu n'es pas humain! tu es une pieuvre?

[manuf71]

Encore du travail de pro en perspective

[p8kpev]

Quel beau cahier des charges! Digne d'une entreprise de construction. Et alléchant...

[JBM39]

fin printemps 2016!!!! tu n'es pas humain! tu es une pieuvre?

Bah ça sera certainement fini bien avant... Mais fallait mettre une date, et j'ai des expos en mai 2016

Vous vous rendez pas compte, mais ça va être très rapide.

Menuiserie, en 2 jours c'est tapé.
Voies Fasttrack, 3 jours
Décor, 3 jours

Reste la photodécoupe et impression 3D, quelques semaines tout au plus...

[Jeff07]

Pfffff, mais comment fais tu ? tu travailles a temps plein (24H/24) sans "contraintes" familiales ?

[JBM39]

Non ! comme disait Einstein, Je dors peu mais je dors vite !

[Jeff07]

MDR !
Et bé chapeau !

[JBM39]

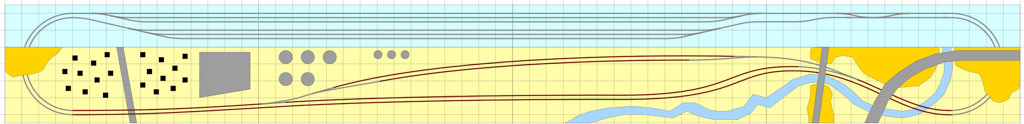

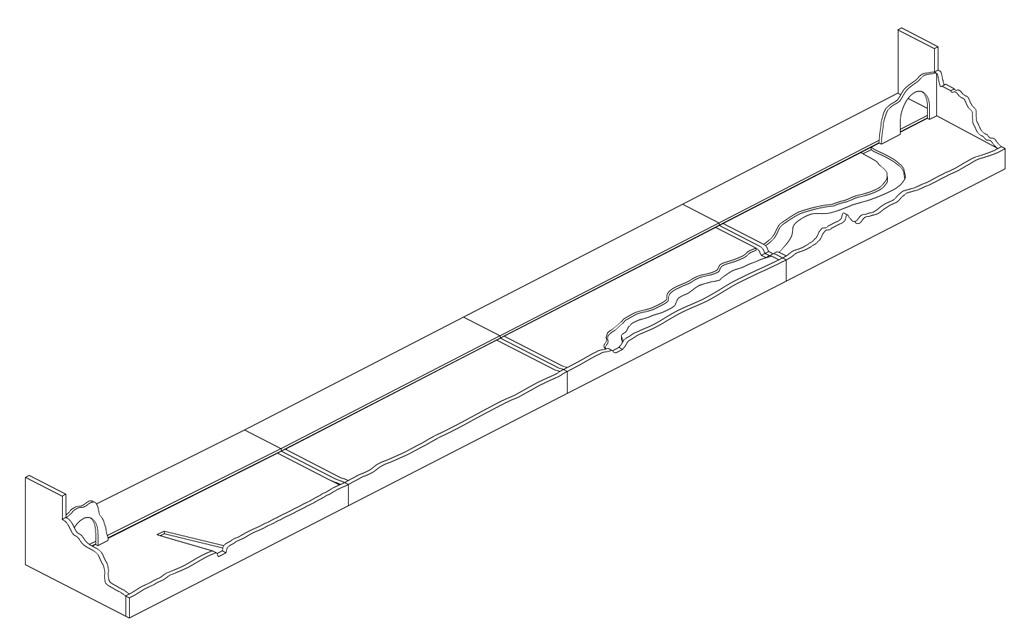

Voici le plan (premi!re version de 6m & 4 modules), et une vue simili3D de la menuiserie :





JB

[manuf71]

J'adore!

[domi]

Bon, eh bien encore du beau boulot en perspective. Des aiguillages #10 Wow, ça promet du magnifique.

Domi

[JBM39]

Ce sera finalement du #8, car Charlie en a, et il vient de m'envoyer son kit, cela m'évite d'en acheter un.

Ça fait des aiguilles de 150mm de long.

[domi]

Même du #8, ça a déjà beaucoup de gueule.

Domi

[10101]

Je vais tester une nouvelle méthode de construction de la menuiserie : tout en médium de 10mm, découpé à la commande numérique, pour une super précision des assemblages, et une facilité de construction (rainures du diviseur scénique, rivière, assemblage...)

Au niveau de la précision des assemblages, comment comptes-tu faire ?
Te connaissant, t'as déjà un petit croquis sous le coude  Montre-nous

[JBM39]

Ce sera collé et vissé. Je vais fabriquer un guide en impression 3D, pour percer où il faut les trous qu'il me faut, régulièrement.

Je pointe les emplacements de vissage directement à la fraiseuse CNC lors de la découpe des morceaux.

[10101]

J'imaginais plus que tu te lançais dans la découpe numérique des "raccords" entre modules. Reste à installer des piges (bois ou métal) dans les trous percés avec précision.

Pour les aiguilles, j'ai comme projet de commander "ce qui faut" pour fabriquer des #10... Si des fois, ça peut servir.

[JBM39]

Aucune "pige" fixe, en bois ou metal ne sera intégrée aux raccords. Je n'ai pas procédé comme cela pour mon premier réseau, et cela ne pose aucun problème.

Je pense que ce type d'assemblage en Z n'est pas nécessaire, et commence à l'être en H0, voir en N, tout dépend du code de rail.

Car oui, on ne le répétera jamais assez, mais la souplesse des rails en Z permet de d'affranchir de ce type de raccord, puisque qu'ion est aisé de légèrement décaler les rails et glisser des eclisses.

Donc pour moi, ce sera la méthode habituelle : 2 trous de 10mm et 2 boulons écrous pour serrer le tout.

[JBM39]

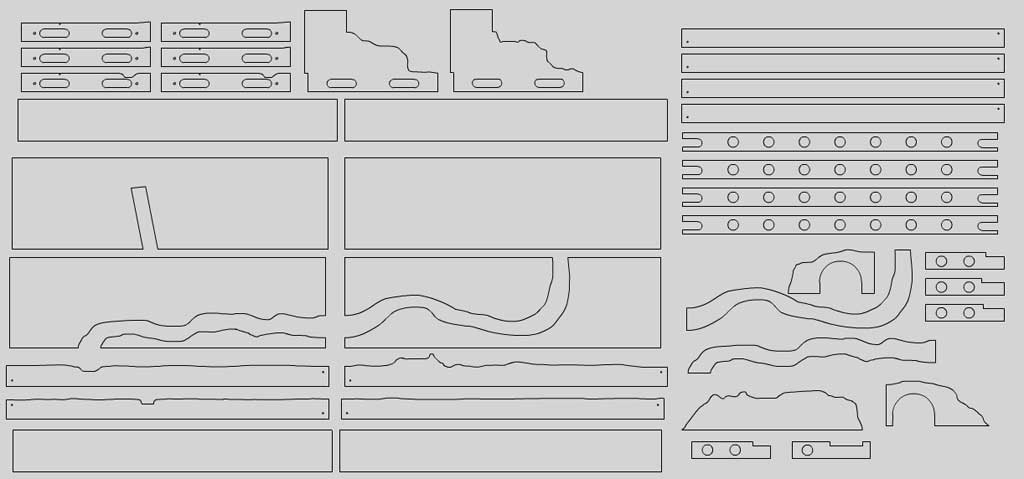

Pièces prêtes à partir en découpe !



JB

[domi]

Et que sont donc ces pièces? J'ai cru identifier des portails de tunnels mais je ne suis pas sûr...

Domi

[JBM39]

Ce sont toutes les pièces pour monter la menuiserie, voir plan 3D à peine plus haut dans la page.

[domi]

Ok, pas fait le rapprochement, sorry (faut dire qu'après une nouvelle nuit à faire le hibou je n'ai pas les idées les plus claires du monde...).

Domi

[JBM39]

Et après, on s'étonne que des avions disparaissent........

[54ancistrus54]

C'est bien triste ces avions qui tombent ;(

Dis moi .... tu pourrais faire des modules standardisés pour pas trop cher si je te donne des cotes ? je préfère le CPM de 10 au médium .... c'est réalisable ? rien ne vaut la précision des bancs de coupe numériques pour faire d'excellents raccordement inter modules.

[domi]

Et après, on s'étonne que des avions disparaissent........

Dans une prochaine vie, je ne volerai que de jour, et serai dans un bon lit bien confortable chaque nuit que la mécanique céleste nous offrira.

Bon, j'en reste là avec le lyrisme de supermarché ainsi qu'avec le hors-sujet....

Domi

[JBM39]

C'est bien triste ces avions qui tombent ;(

Dis moi .... tu pourrais faire des modules standardisés pour pas trop cher si je te donne des cotes ?  je préfère le CPM de 10 au médium .... c'est réalisable ? rien ne vaut la précision des bancs de coupe numériques pour faire d'excellents raccordement inter modules.

Pourquoi pas, il faut que je teste la découpe dans du CPM (agglo intérieur ?)
