Mes petites digitalisations.

Aller en bas

Mes petites digitalisations. Empty Mes petites digitalisations.

Message par Zébu le Jeu 28 Mai 2020 - 22:18

Zou, je me lance vu les questions qui fusent sur le sujet.
Première à y passer sans grosses transformations : la Ae3/6 (8851).  Le décodeur est le plus petit à l'époque : le DCX74zD de CT Elektronic (Autriche).
Je me suis lancé grâce aux conseils d'Alain Sigoneau (@lain).

Mes petites digitalisations. Ae36di13

Mes petites digitalisations. Ae36di14

Mes petites digitalisations. Ae36di15

Et une petite vidéo :


Malheureusement, cette société ne présente plus la centrale et sa commande à son catalogue.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 511
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par Zébu le Ven 29 Mai 2020 - 19:36

Deuxième loco, la BR 03.  Enfin non, je l'ai ratée.  En retirant ce qu'il fallait, j'ai voilé le châssis.  Abandon et je passe à la S3/6 (8892).
Décodeur : DCX74zD de CT Elektronic.
Je ne suis pas partisan d'enlever de la matière du châssis car la machine est plus légère et que c'est important pour une bonne traction.
Et il me vient une idée que je crois géniale.  Je place le décodeur dans le tender, je fais descendre le faisceau électrique le long de ce dernier en le collant et je remonte le long de la cabine.
Ce sera une belle imitation des câblots entre les deux parties.
Oui mais voilà, la boucle non collée laissée libre n'est pas assez souple.  A la première courbe, le tendre reste dans le même alignement de la loco et déraille.  Je me suis empressé de décoller le faisceau.  Mais ce dernier contient toujours des traces de cyano et reste rigide.
Mes petites digitalisations. S3_6_d10

Mes petites digitalisations. S3_6_d11

Mes petites digitalisations. S3_6_d12

La suite au prochain numéro.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 511
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par Zébu le Sam 30 Mai 2020 - 17:11

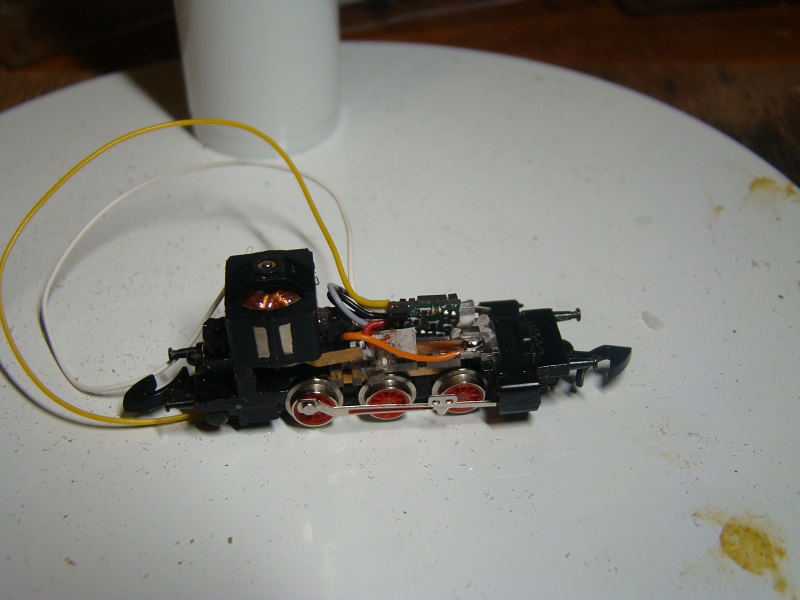

Nous en arrivons à la petite 030. Décodeur DCX76zD.
J'enlève le condensateur.  Les petites pattes qui remontent des prises de courant sont isolées en glissant un bout de papier entre ces dernières et les pattes menant au lames porte-balai.
Le trou dans la chaudière correspondant à l'emplacement du condensateur est agrandi un peu.
Le décodeur trouve sa place naturellement à l'emplacement du condensateur.
Mes petites digitalisations. Br89di13

Mes petites digitalisations. Br89di14

Mes petites digitalisations. Br89di12


Dans ma précipitation, j'ai oublié de remonter la barre métallique.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 511
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par ptitrainrouge le Dim 31 Mai 2020 - 9:19

c'est vraiment un art risqué !
et avec la soudure Very Happy

perso j'en suis resté au platines digitales toutes prêtes; pas capable de faire mieu
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 516
Date d'inscription : 22/09/2018
Age : 56

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par Zébu le Dim 31 Mai 2020 - 17:09

Avec un peu de pratique, tu verras, c'est très simple.  Nous avons tous fait l'erreur de croire qu'il suffisait d'approcher un fer à souder et puis de faire pschhhht !
Une soudure (brasure est le terme exact, mais bon) réussie doit être luisante.  Si elle est terne, elle cassera tôt ou tard.
Pour s'entrainer, un bout de vieux fil électrique dénudé.
Le fer étant chaud, poser la panne avec un micro-poil de soudure (panne luisante) d'un côté de l'âme cuivrée.
Approcher la soudure du fil en effleurant la panne.  La soudure doit mouiller le fil cuivré uniformément.
Une fois maitrisé, on prend deux bouts de fil électrique, on les dénude, on les étame.
On les met côte à côte et, sans étamer, on pose la panne sur les deux fils.  deux secondes max.
Et c'est brasé.
Essai pour savoir si c'est bien fait : on tire comme un zébu boeuf sur les deux bouts.  Ca doit tenir.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 511
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par Zébu le Dim 31 Mai 2020 - 22:36

Ensuite, un petit plaisir.  En partie offert par madame.
Ne nous méprenons pas, il s'agit de train.
Possédant la série 54 de la SNCB (88630), j'ai fait appel à un décodeur sonore Velmo.
Ce n'est pas bon marché mais qui aime, ne compte pas.
En fait, la seule chose à faire est de retirer l'ancienne platine et la remplacer par la nouvelle avec décodeur et HP intégré.
Tout est calculé au fifrelin près.
Petite photo de la machine :
Mes petites digitalisations. 88630

E la vidéo qui va bien :
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 511
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par Zébu le Mar 2 Juin 2020 - 10:27

Rien à faire, les grosses vapeurs me hantent.  Mais pas question de tailler dans la masse, le poids nécessaire pour une bonne traction ne serait plus suffisant, me dis-je.
J'ai peut-être tort mais je ne veux quasiment rien enlever.  Et je prends la 150Y (88833). Quoi ? Sacrilège ! Ce type veux trafiquer une des rares machines SNCF.
Et je regarde, et je retourne dans tous les sens. Et je recommence !!!   Je l'aurai, un jour ! Je l'aurai.
Et je l'ai eue !
Je remarque un espace entre le moteur et le toit de la cabine.  Zut, pour le DCX74zD, pas assez.(3.6mm d'épaisseur, c'est trop).  Voui, mais il me reste des DCX76zD et DCX77zD.
Insistons ! Yesss ! Le DCX76zD rentre et il y a de la marche.  Entaillons les pattes cuivrées, retirons le condensateur, coupons tout ce qu'il faut !
Oyez ! Oyez !
Mes petites digitalisations. Site8810

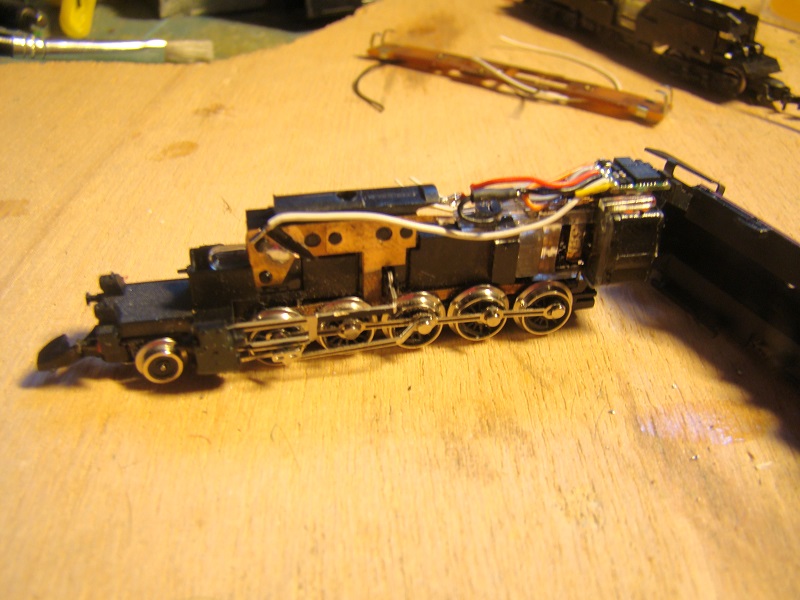

Le décodeur :
Mes petites digitalisations. Site8811

Mes petites digitalisations. 88833_10

Quelques petits ponçages à gauche et à droite, à l'angle de la toiture et de la chaudière.  Tout est casé.

Et tant que j'y suis, la locomotive série 81 de la SNCB (88983) subit le même traitement.
Content, le zébu !
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 511
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par Zébu le Mar 2 Juin 2020 - 10:36

J'oubliais. J'ai réussi à en dégoter une qui restera en analogique et une autre que j'attends désespérément du Chili depuis deux mois.
Pour rappel, voici le bestiau et la série 81 :
Mes petites digitalisations. 8883310

Mes petites digitalisations. 8898310

(Faudrait que je refasse ces photos !)
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 511
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par Zébu le Jeu 4 Juin 2020 - 20:42

La suite :
La BB 67400 et la diesel série 205 sont digitalisées selon les principes de la machine suisse du début. Décodeur DCX74zD.
La BB 67400 :
Mes petites digitalisations. Bb674013
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 511
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par Zébu le Ven 5 Juin 2020 - 19:15

C'est au tour du Picasso. Décodeur : LD 30 D Tams.
Il suffit de couper les fines lamelles et de les replier.
Mes petites digitalisations. M2_pic15

Mes petites digitalisations. M2_pic16
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 511
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par Zébu le Lun 8 Juin 2020 - 22:03

Enfin, le petit Brossel. Décodeur DCX77z.
Mes petites digitalisations. Brosse14
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 511
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par @lain le Mer 2 Sep 2020 - 14:30

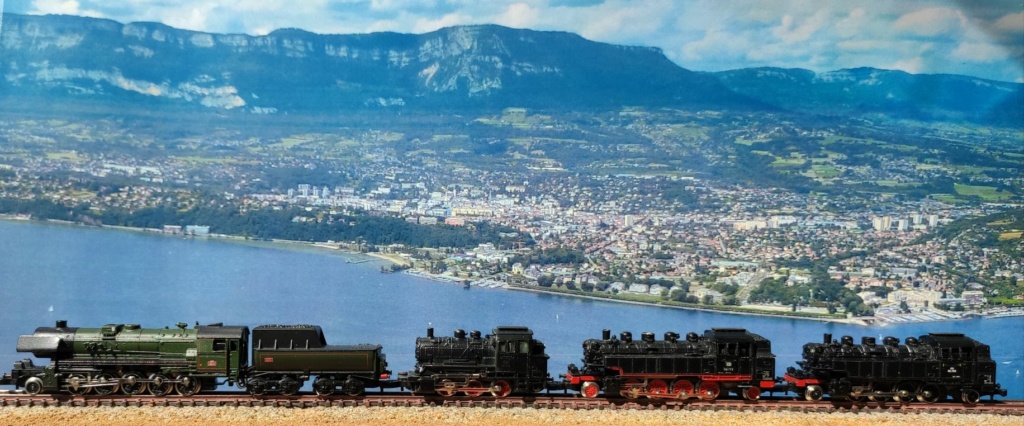

Des nouvelles des petites dernières à être passées sur l atelier....
Mes petites digitalisations. Img_2010
Zimo MX616 dans le tender de la 150Y
Les fils doivent être bien dans l'axe de l'attelage, pas de problème dans les courbes...
Super facile pour régler les CV....
ESU nano pour les 3 autre machines !
Un peu plus compliqué pour trouver les bon réglages...☹mais J'y suis presque...
@lain
@lain
chef de dépôt
chef de dépôt

Messages : 164
Date d'inscription : 01/06/2014
Age : 58
Localisation : Paris

http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par Zébu le Mer 2 Sep 2020 - 17:36

Je viens de commander des D&H pour essayer. Ce qui me chiffonne, c'est qu'il sont à 0.5A.
Je vais probablement commander des DCX pour la 88881 que je belgicise et pour d'autres.
La solution du décodeur dans le tender, je l'avais essayée. Mais j'ai été stupide. Voir mon site. Warf !
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 511
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par @lain le Mer 2 Sep 2020 - 21:19

.5 A est largement suffisant. La conso des moteurs est maxi autour de 300 mA. A vitesse raisonnable, c'est environ 150mA de conso....
Pour ta 150Y, il faut juste recabler ton décodeur avec des fils très fins....et oublier la colle!. J'ai bloqué les fils sur le dessus du moteur avec du double faces au centre de la machine, ...
J'ai aussi mis un artifice afin que les fils ne touchent pas le bogie du tender...
@lain
@lain
chef de dépôt
chef de dépôt

Messages : 164
Date d'inscription : 01/06/2014
Age : 58
Localisation : Paris

http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par Zébu le Mer 2 Sep 2020 - 22:20

Tssss !
Tu ne lis pas tout.  Pour le décodeur dans le tender, c'était pour la S3/6.  Pour la 150 Y, regarde ce que j'ai écrit le 02 juin dans ce fil.  Décodeur DCX76zD entre le moteur et la toiture.  Elle a pratiquement tourner les deux jours de l'expo de Saint Amand les eaux.  De temps à autre, je passais en analogique pour faire circuler d'autres machines comme les 130 SNCF et SNCB.
Petite folie en passant, avec mes décodeurs D&H, j'ai commander un DSR de AMW.  Maintenant, en théorie, je pourrai me servir de n'importe quelle centrale vu que l'appareil sert à fournir une tension de 10V.  Plus besoin de diodes.  Avec ma centrale CTE, je n'en ai pas besoin mais elle n'est plus suivie.  J'anticipe vu que j'ai une Control Master de Tams et une MS2 de Marklin.  Sans compter une Multimaus mais qui est branchée sur un petit point à point en H0.


Dernière édition par Zébu le Jeu 3 Sep 2020 - 17:01, édité 1 fois
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 511
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Mes petites digitalisations. Empty Re: Mes petites digitalisations.

Message par Zébu le Jeu 3 Sep 2020 - 13:32

J'ai reçu les décodeur D&H PD05A
Minuscules. ! Un poil plus grand que les DCX 77zD qui sont plus fins.
