SNCF X5500

+3
domi
Zébu
UbiMinor(maiorCessat)
7 participants

Aller en bas

SNCF X5500 Empty SNCF X5500

Message par UbiMinor(maiorCessat) Jeu 4 Fév 2021 - 11:28

Outre les locomotives diesel et électriques, j'ai également fabriqué ce joli autorail.
SNCF X5500 Img_2066
SNCF X5500 Img_2067
SNCF X5500 Img_2068

Pour le moteur et le châssis, j'ai deux options:

  1. accepter des roues plus grandes (3,8 mm  contrairement à 3,4 mm de diamètre au 1:220 exact) et utiliser le shorty rokuhan comme source d'engrenages et de moteur de roues.
  2. faire une variation de mon châssis moteur pour le schienebus. mais le principal problème est de fabriquer les roues, je vais donc les faire tourner sur le tour.

Je pense que je vais opter pour l'option 1 car ce sera plus facile pour les autres à reproduire
UbiMinor(maiorCessat)
UbiMinor(maiorCessat)
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 25/01/2020

phildc aime ce message

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par Zébu Jeu 4 Fév 2021 - 13:48

J'attends la suite !
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par domi Jeu 4 Fév 2021 - 16:42

Compte-tenu de la disposition d'essieux inhabituelle (essieux groupés 2 par 2 très serrés - ce ne sont pas des bogies), comment comptes-tu procéder pour reproduire cette caractéristique, que ce soit avec des châssis de Shorty ou un châssis de Schiennenbus (ci-dessous le schéma du X5800, techniquement très proche) ? Smile

SNCF X5500 X_580010

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3874
Date d'inscription : 01/12/2009
Age : 57
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par UbiMinor(maiorCessat) Jeu 4 Fév 2021 - 21:51

C'est ainsi que j'ai l'intention d'utiliser les composants de rokuhan Shorty.

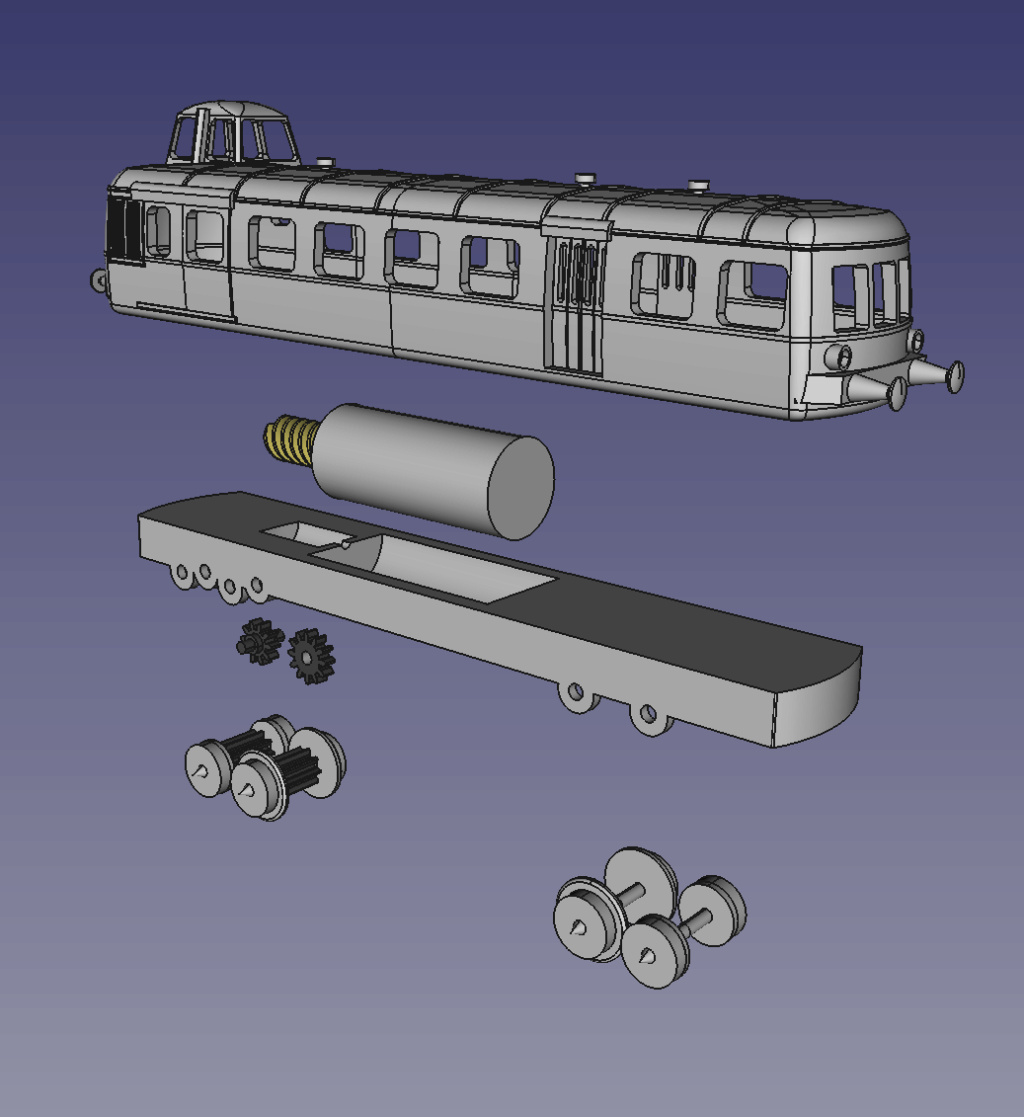

SNCF X5500 Screen10
SNCF X5500 Screen11

La distance très courte des roues est en effet un problème qui nécessite des solutions ingénieuses.
Avec le moteur Shorty, on ne peut alimenter qu'un seul côté. Ce côté aura 2 roues tassé avec un pignon entre les deux. Un autre pignon sera utilisé pour s'engager dans le ver.
Pour tasser les roues ensemble et éviter le déraillement en courbe, les deux essieux extérieurs doivent avoir les boudins poncé de façon à ce les roues soient conique.
SNCF X5500 Screen13

J'espère que c'est clair
UbiMinor(maiorCessat)
UbiMinor(maiorCessat)
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par domi Ven 5 Fév 2021 - 8:53

Ok.. Smile

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3874
Date d'inscription : 01/12/2009
Age : 57
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par phildc Ven 5 Fév 2021 - 9:13

Ah oui, je ne me figurais pas le problème. Les rayons de courbure ne sont pas du tout à l'échelle quand on passe du 'grandeur' au modèle réduit.
Tu comptes arriver à quel rayon minimum avec tes adaptations très ingénieuses?
Je pense aussi aux roues sans boudin comme on trouve sur des boggies à trois essieux. Serait-ce une autre solution? Esthétiquemen, ça ne se voit pas trop...

phildc
tortillard toutes gares
tortillard toutes gares

Messages : 321
Date d'inscription : 08/10/2020
Localisation : Bruxelles

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par UbiMinor(maiorCessat) Dim 7 Fév 2021 - 15:00

Avant de meuler le boudin de la roue, j'ai essayé de faire un châssis avec la roue très proche mais sans toucher.
Cela fonctionne et je pense que c'est une bonne solution


 L'assemblage du châssis nécessite désormais très peu d'efforts: il suffit d'extraire le moteur, les essieux, le pignon primaire et un engrenage et de les insérer dans le châssis.
Toutes les opérations peuvent être annulées.

SNCF X5500 Img_2069
SNCF X5500 Img_2070
S'il y a de l'intérêt, je peux mettre le châssis et la carrosserie sur shapeways.
Ciao
G.
UbiMinor(maiorCessat)
UbiMinor(maiorCessat)
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 25/01/2020

domi aime ce message

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par phildc Dim 7 Fév 2021 - 15:08

Beau résultat! Bravo
Pourquoi pas thingiverse ? (aussi ?)

phildc
tortillard toutes gares
tortillard toutes gares

Messages : 321
Date d'inscription : 08/10/2020
Localisation : Bruxelles

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par PAPY BOUBOU Lun 8 Fév 2021 - 8:43

Bravo, très belle opération chirurgicale.
Je n'ai jamais imaginé une telle solution.
Toutes mes félicitations pour cette jolie réalisation
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 479
Date d'inscription : 15/01/2020
Age : 68
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par domi Lun 8 Fév 2021 - 12:05

UbiMinor(maiorCessat) a écrit:



Bien ! Very Happy

Et à vitesse.... "subsonique", qu'est-ce que ça donne ? Wink

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3874
Date d'inscription : 01/12/2009
Age : 57
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par UbiMinor(maiorCessat) Lun 8 Fév 2021 - 17:15

Merci a tous.

@Phildc, Je ne rends pas mes fichiers 3D disponibles. Je  vends les modeles sur Shapeways sans (mon) profit.

@Domi,  est-ce que cette vitesse est correcte?


Ciao
G.
UbiMinor(maiorCessat)
UbiMinor(maiorCessat)
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par Zébu Lun 8 Fév 2021 - 17:30

Plus juste.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par domi Lun 8 Fév 2021 - 17:46

UbiMinor(maiorCessat) a écrit:

@Domi,  est-ce que cette vitesse est correcte?


Ciao
G.

Je préfère, même si c’est encore très rapide à mon goût. Wink

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3874
Date d'inscription : 01/12/2009
Age : 57
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par phildc Lun 8 Fév 2021 - 19:46

Zébu a écrit:Plus juste.

En effet !

phildc
tortillard toutes gares
tortillard toutes gares

Messages : 321
Date d'inscription : 08/10/2020
Localisation : Bruxelles

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par phildc Lun 8 Fév 2021 - 19:51

UbiMinor(maiorCessat) a écrit:...
@Phildc, Je ne rends pas mes fichiers 3D disponibles. Je  vends les modeles sur Shapeways sans (mon) profit.
...
G.

Une idée du prix?

phildc
tortillard toutes gares
tortillard toutes gares

Messages : 321
Date d'inscription : 08/10/2020
Localisation : Bruxelles

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par sjm92 Dim 21 Fév 2021 - 18:34

Bonjour UbiMinor
Super travail mais je n’arrive pas à vous trouver sur shapeways pour vous passer commande.

sjm92

Messages : 2
Date d'inscription : 09/03/2012

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par UbiMinor(maiorCessat) Dim 21 Fév 2021 - 21:42

la cabine conducteur est fragile et exposée. Je dois concevoir une structure pour la protéger. sinon, il ne résistera pas la fabrication. comme je n'ai pas vu de manifestation d'intérêt, je n'ai pas fait ce travail supplémentaire
UbiMinor(maiorCessat)
UbiMinor(maiorCessat)
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par UbiMinor(maiorCessat) Lun 22 Fév 2021 - 21:17

J'ai maintenant conçu des sprues pour assembler et protéger la carrosserie et le châssis.
SNCF X5500 710x528_34131791_17972010_1614024308
Le modèle est maintenant sur Shapeways à
https://www.shapeways.com/product/8SFR75GEF/sncf-x5500-in-z-scale
J'ai aussi fait une nouvelle vidéo où je change la vitesse du autorail

Ciao
G.
UbiMinor(maiorCessat)
UbiMinor(maiorCessat)
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 25/01/2020

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par domi Lun 22 Fév 2021 - 22:17

Quelle est l’alime ? À priori pas adaptée aux vitesses faibles.. Idea Par contre il est vraiment bien, ce petit autorail. Je pense qu’il aura besoin d’un bon ‘‘breakin’ in’’ comme disent les ricains, ce que je ne sais pas traduire en frankaoui, mais ce qui est le cas de tout matériel neuf, et il roulera de façon parfaitement stable y compris aux basses vitesses. Smile Bravo pour cette réalisation. Very Happy

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3874
Date d'inscription : 01/12/2009
Age : 57
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par ptitrainrouge Mar 23 Fév 2021 - 11:33

c'est super bien fait; belle conception; Admiratif .
bien que n'étant pas très intéressé par la campagne française en modelisme, je vois bien ce tortillard dans un beau paysage campagnard .
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 737
Date d'inscription : 22/09/2018
Age : 56

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

SNCF X5500 Empty Re: SNCF X5500

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
