Portique unifié SNCF de Valence Empty Portique unifié SNCF de Valence

Message par Bourrac Ven 18 Nov 2011 - 22:20

Bonsoir,

En complément du plan de portique double voie en Z que j'ai laissé sur un autre post, voici à titre documentaire quelques photos d'un portique de signalisation de la gare de Valence (dite "Valence Ville" car il existe une autre gare pour Valence), que j'ai prises aujourd'hui :
Portique unifié SNCF de Valence R_p11111
Portique unifié SNCF de Valence R_p11112

Je pense qu'il s'agit ici d'un portique "simple" (même s'il porte deux nacelles).

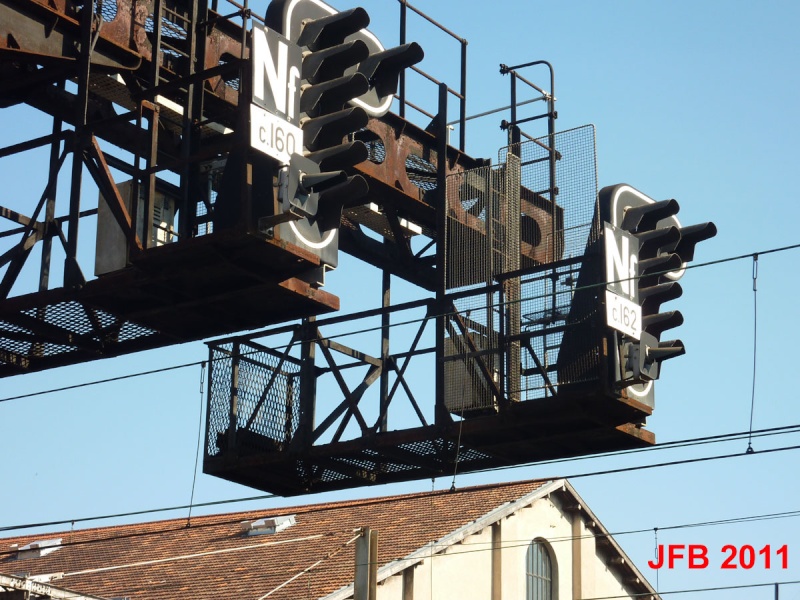

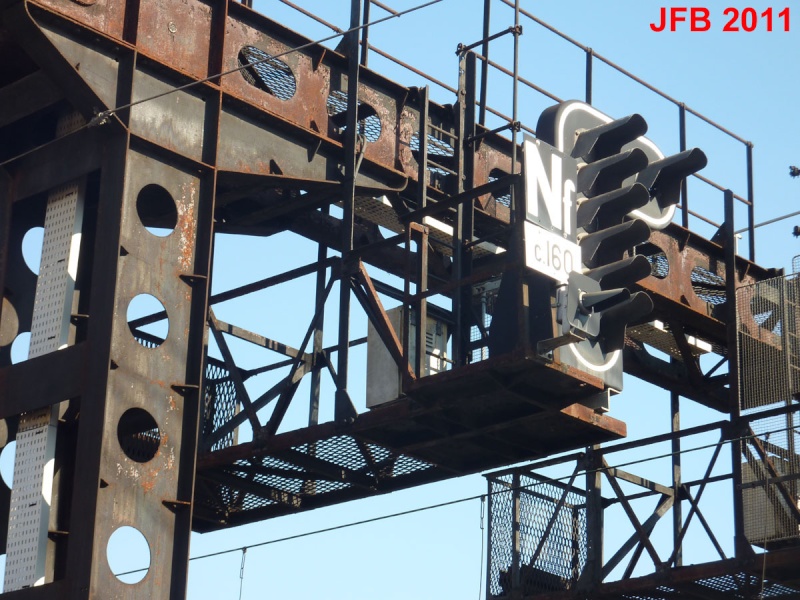

Gros plan sur les deux nacelles, justement :
Portique unifié SNCF de Valence R_p11113
Portique unifié SNCF de Valence R_p11114

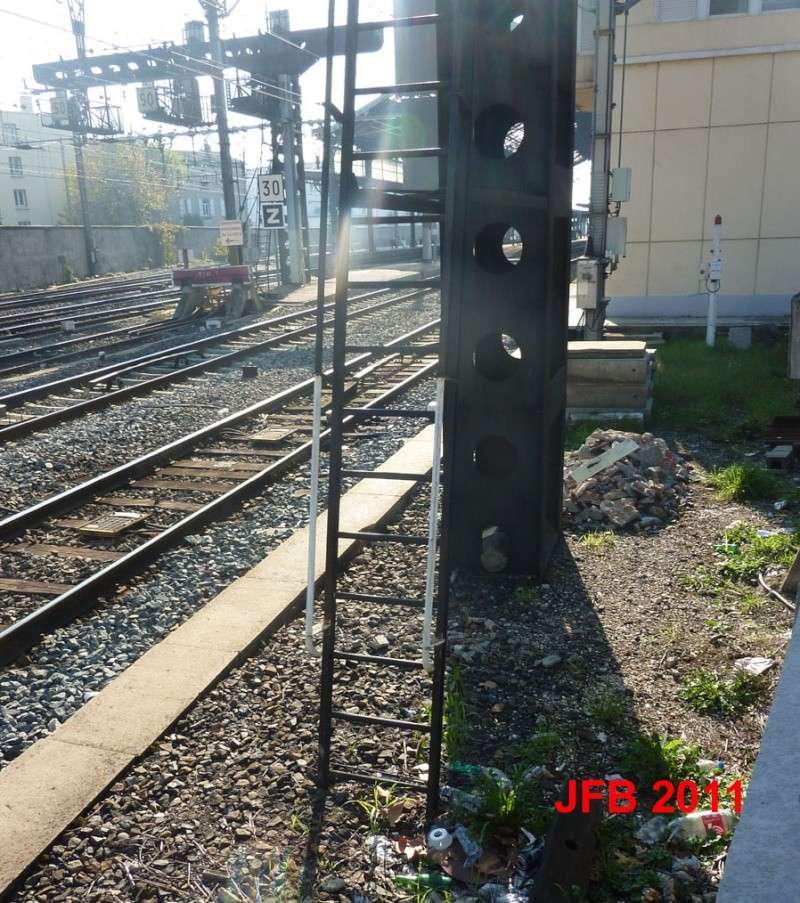

Le pied (désolé pour le contre-jour !) :
Portique unifié SNCF de Valence R_p11115

(à propos on voit un portique double, plus loin à gauche)

Portique unifié SNCF de Valence R_p11116

Enfin de profil. Pas de chance, il y a un lampadaire juste devant :
Portique unifié SNCF de Valence R_p11117
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc

Revenir en haut Aller en bas

Portique unifié SNCF de Valence Empty Re: Portique unifié SNCF de Valence

Message par 184mm Mer 30 Nov 2011 - 21:48

Excellentes photos.
Juste une question, le fil de contact avec les pantographes se situe à vue d'oeil à queele distance du bas des nacelles ?
184mm
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 452
Date d'inscription : 09/03/2010
Age : 78
Localisation : Belgique (Hainaut)

Revenir en haut Aller en bas

Portique unifié SNCF de Valence Empty Re: Portique unifié SNCF de Valence

Message par Bourrac Sam 3 Déc 2011 - 19:34

Je suis allé voir hier, sous les gouttes : à vue d'oeil, ce fil est à environ 50 à 60 cm sous le bas des nacelles.
Si tu regardes la dernière photo (= de profil), c'est à peine au-dessus de la petite barre horizontale (en partant du haut) qui maintient l'échelle.

Sur cette photo, la hauteur de la potence est faussée : la voie est en contrebas de la rue d'où j'ai pris les photos.
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc

Revenir en haut Aller en bas
