Re: L'Orient-Express vu par Atlas/Altaya

Message par 10101 le Dim 13 Oct 2013 - 22:47

@ Bourrac : Ben, ça en à l'air. Remarque que je ne le savais pas non plus.
avatar
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2087
Date d'inscription : 15/05/2011
Age : 49
Localisation : Genève, Suisse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par honga blotz le Dim 2 Mar 2014 - 12:38

Bonjour à tous !!!


A force de vous lire, je me suis dit que, moi aussi, je pouvais me lancer au charcutage de petites bébêtes en Z. L'occasion a fait le larron, j'ai réussi à trouver sur eBay un coffret Orient-Express à 1 € (vous avez bien lu !!, hors frais de  pig ). Je suis ensuite allé à la recherche d'une 3 pattes, comme suggéré par Bourrac, et d'une voiture bavaroise de type 8731/32.

J'ai essayé d'adapter la voiture restaurant à la 3 pattes ; pour l'instant, ce n'est pas une réussite... Je posterai des photos si j'arrive un jour à quelque chose de valable.

Par contre, du côté de la voiture lits, je suis arrivé à faire quelque chose de roulable ...

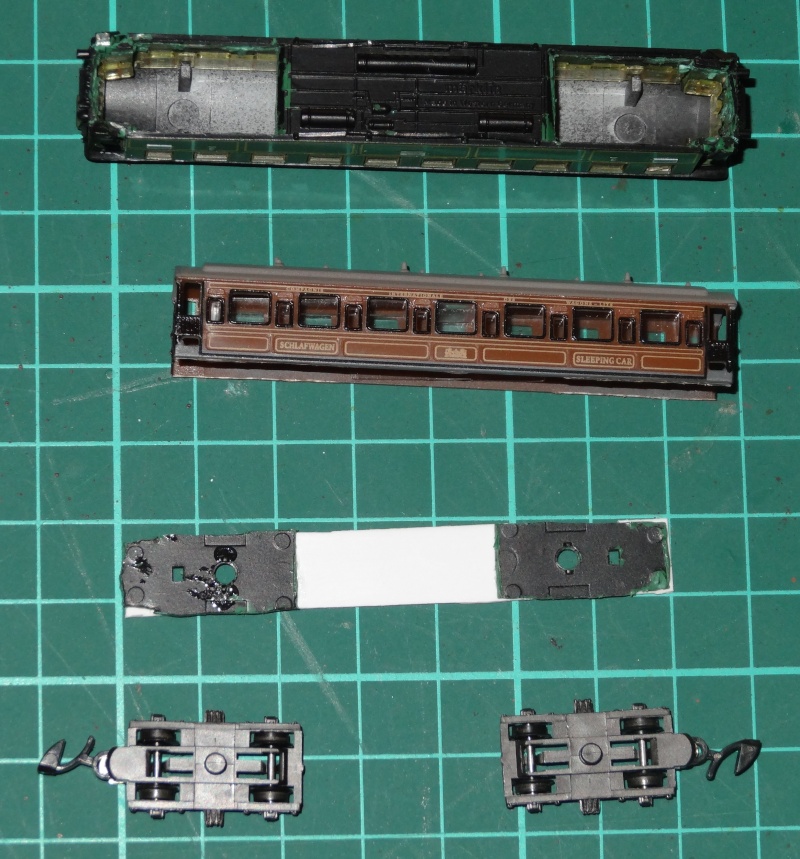

Première chose à faire, déclipser le châssis tout moche d'Atlas. A noter que ce châssis est en métal, un bon point pour Atlas :



Ensuite, découpe de la voiture bavaroise pour lui retirer la partie du châssis qui tient les bogies, et création du châssis de la nouvelle voiture avec de la plasticarte. Notez bien que ma voiture bavaroise de récupe n'a pas de tampons, c'est pour cela que je n'ai pas pensé à les prendre ...





Autre erreur de débutant : le plastique de la mère Clean est de très bonne qualité, donc très difficile à découper au couteau de modélisme ; du coup, j'ai un peu forcé et j'ai sprotché les petits bitoniots d'environ 1/2 mm de haut qui permettent le mouvement des bogies. J'ai essayé de les redresser, mais sans succès... Mais la plasticarte m'aidera plus tard ...

Bonne nouvelle : il est possible de récupérer le lest de la voiture bavaroise pour la mettre dans la voiture lits. Je la colle comme un bourrin avec de la super glu. Elle ne bougera plus .



Afin que les éléments s'emboitent bien ensemble, il faut un peu charcuter la pièce plastique transparente... Il faut bien laisser un peu de place au lest :



Je récupère les barrières des plates-formes d'extrémité de la voiture lits. Un petit coup de couteau de modéliste, et ça vient tout seul :



Puisque ma voiture bavaroise n'avait plus de tampons, pas de regrets, je les fabrique à partir de profilés Evergreen :

avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par honga blotz le Dim 2 Mar 2014 - 12:54

La suite .... Very Happy

Je pose des petites cales en plasticarte au-dessus des bogies, elles viendront maintenir la pièce transparente des vitres, et par ce biais, la carrosserie.

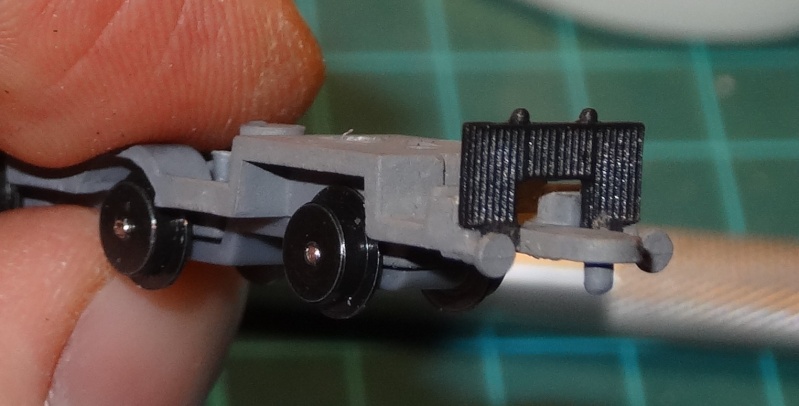

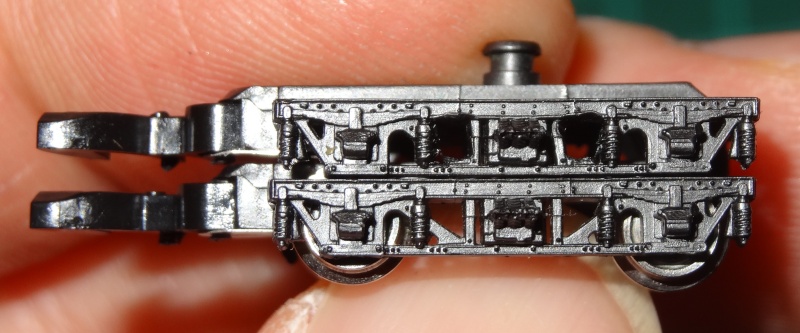

Ensuite, je m'occupe un peu des bogies, pour un peu "alléger" leur look. En haut, le bogie allégé, en bas le bogie d'origine. Mon couteau de modéliste n'est pas assez fin, j'ai un peu abîmé certains endroits ...

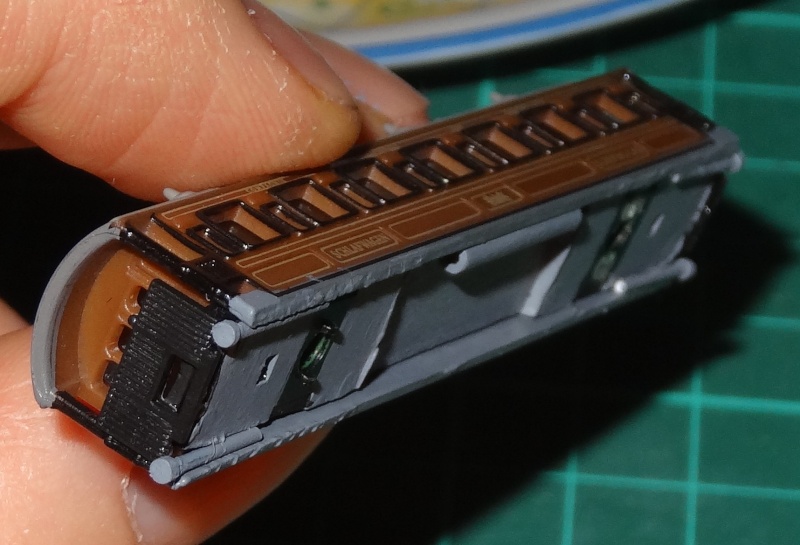

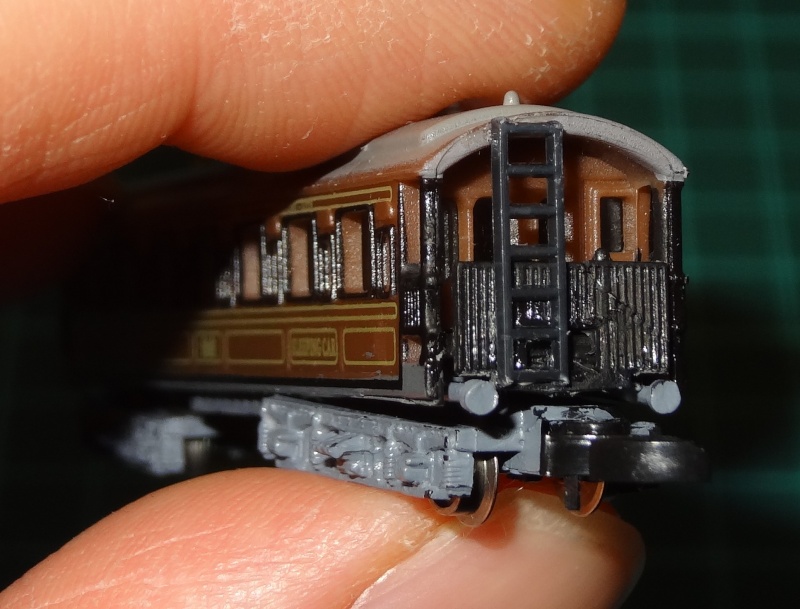

La pose des tampons et l'aménagement du dessous du châssis :

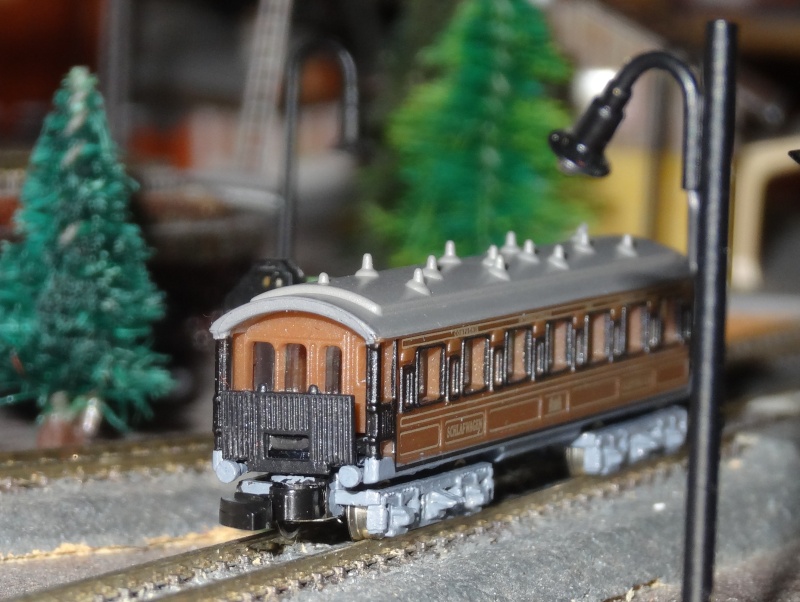

Et voilà :









 sunny sunny
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par 184mm le Dim 2 Mar 2014 - 13:09

A force de vous voir "touZ" jouer au charcutier de plastique je vais envisager de faire passer ma rame Orient Express de la mort à la vie après un purgatoire de 2 ans au fond d'un tiroir...
On verra l'hiver prochain et d'ici là lequel trouvera la motorisation de la machine...
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par oliv30330 le Dim 2 Mar 2014 - 13:11

c'est très sympa tout ca!!! Smile
la hauteur est bonne, l'aspect visuel global rend bien, peut être juste salir un peu les cotés de bogies qui font un peu trop "propre" mais joli boulot!!!
il te reste plus qu'a faire la rame complète Smile

oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1893
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par honga blotz le Dim 2 Mar 2014 - 14:47

184mm a écrit:A force de vous voir "touZ" jouer au charcutier de plastique je vais envisager de faire passer ma rame Orient Express de la mort à la vie après un purgatoire de 2 ans au fond d'un tiroir...
Hé hé ....  Very Happy La vie est belle !  cheers
184mm a écrit:
On verra l'hiver prochain et d'ici là lequel trouvera la motorisation de la machine...
Alors ça, ça ne va pas être facile ! La cabine est bien trop étroite pour loger un moteur Märklin et adapter ça d'un châssis de BR 18. Je me demandais s'il ne fallait pas partir plutôt sur la motorisation d'un autre élément de la rame, comme le (lovemi) tender, la voiture-restaurant (avec un châssis de schienenbus), voire la voiture-lis avec le châssis d'une bébé "qui va bien"...
 Question  Question  bom


oliv30330 a écrit:c'est très sympa tout ca!!! Smile
la hauteur est bonne, l'aspect visuel global rend bien, peut être juste salir un peu les cotés de bogies qui font un peu trop "propre" mais joli boulot!!!
il te reste plus qu'a faire la rame complète  Smile

Merci beaucoup pour tes encouragements Olivier... Il y a bien des points à améliorer ça et là... Et oui, j'ai encore 2 coffrets en transit pour continuer ma rame ... Je suis happy !!

Et encore merci à tous les membres du forum pour m'avoir donné envie de me mettre au charcutage !!
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par Bourrac le Dim 2 Mar 2014 - 20:06

cheers Bravo Honga pour ton super boulot !
Je rejoins Oliv en disant qu'un peu de noir dans les creux des bogies les rendra sûrement plus discrets.
Idem pour les tampons.
Ca fait envie !!!
avatar
Bourrac
pilote de TGV

Messages : 5909
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par honga blotz le Dim 2 Mar 2014 - 22:33

Merci Bourrac pour tes encouragements !!  cheers  cheers

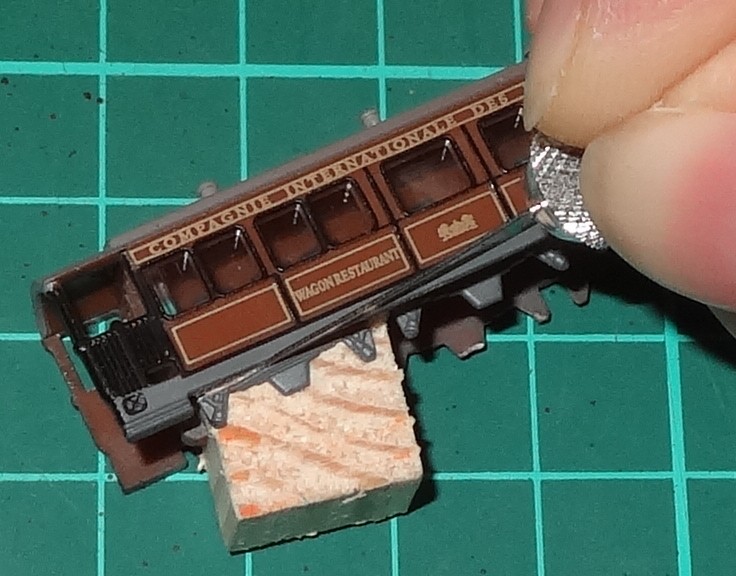

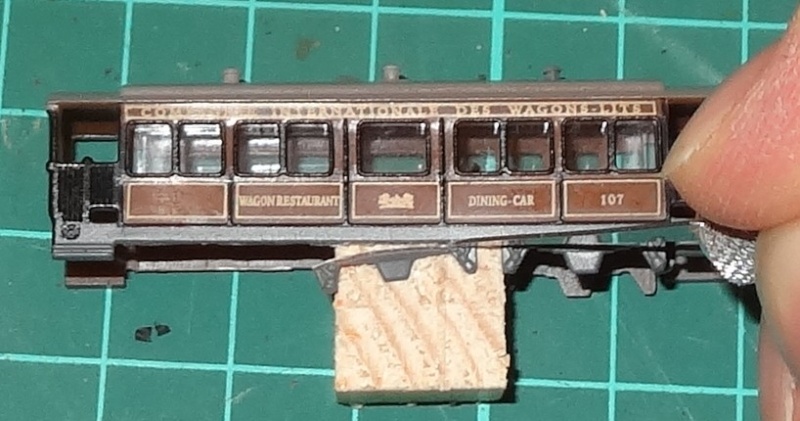

Voici quelques photos de la voiture restaurant en cours de modification. J'ai eu du mal avec le mastic, je ne suis pas arrivé à combler correctement la lacune en bas de caisse. Soit trop épais, soit trop fin, en tous les cas, jamais lisse et impossible de passer le papier de verre (1200) pour améliorer ça : la bande en question est bien trop fine.

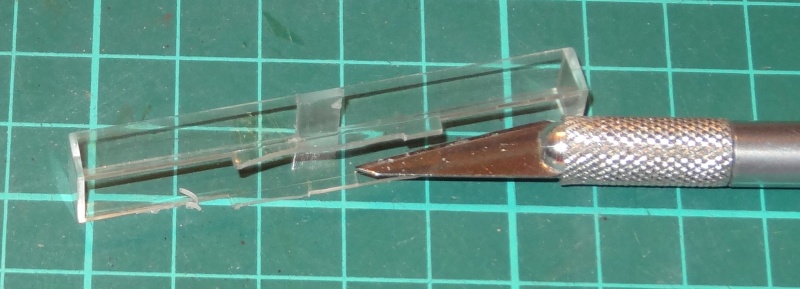

Du coup, j'ai changé mon fusil d'épaule et j'ai essayé ... la plasticarte (once again), j'ai collé une bande très fine sur le champ de bataille...

Qu'est-ce que vous en pensez les copains ?  confused  confused





Je suis moyennement convaincu.... Notez bien que la peinturlure n'est pas finite.... J'ai prévu de "salir" les roues...

 study
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par Bourrac le Lun 3 Mar 2014 - 11:47

Very Happy C'est bien, même très convaincant, la plasticarte couvre bien. Mais on dirait que la voiture s'affaisse un peu du côté de l'extrémité droite ?
avatar
Bourrac
pilote de TGV

Messages : 5909
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par p8kpev le Lun 3 Mar 2014 - 14:57

C'est excellent Honga! Bravo! cheers
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1746
Date d'inscription : 09/02/2013
Age : 48
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par Marccub le Mar 4 Mar 2014 - 23:51

Super boulot !
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par honga blotz le Sam 8 Mar 2014 - 19:52

ZaluléZamiZ !!!


Merci pour vos retours et pour vos encouragements !!  cheers  sunny

Après la voiture-lits, voici la transformation de la voiture-restaurant.
L'idée est de déconstruire une voiture "reconstruite" de type 8707.
Le châssis est un peu trop long, il faudra le raccourcir



La voiture 8707 se démonte très facilement, et un petit coup de scalpel permet de dissocier le lest du châssis :



Le châssis de la voiture restaurant Atlas se démonte très facilement.

avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par honga blotz le Sam 8 Mar 2014 - 19:59

Allez ! On charcute pour raccourcir le châssis !!



(Dis-donc, il est solide le plastoc Märklin....)  Rolling Eyes

La carrosserie de la voiture-restaurant doit également être un peu charcutée pour enlever les "façades" des essieux. Pour éviter de casser la carrosserie, j'utilise une petite câle en bois que j'insère à l'intérieur.




On progresse :

avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par honga blotz le Sam 8 Mar 2014 - 20:03

Les trois pièces du châssis de la 8707 vont être collées sur une plaque de plasticarte :




Les barrières d'extrémité de plate-forme s'enlèvent très facilement du châssis Atlas :




Impossible de ré-intégrer le lest de la 8708 dans le nouveau ouagon.
Après quelques essais infructueux, je m'oriente vers la pose de petits cylindres de ... tungstène de récupération (on devrait toujours avoir un peu de tungstène chez soi). Coup de bol, je suis arrivé à trouver des cylindres de tailles à peu près identiques, parce qu'à usiner, c'est pas facile...

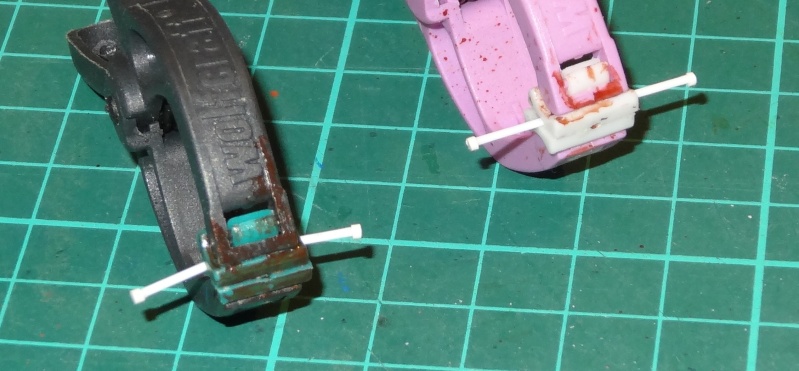

Je colle le tout comme un bourrin avec de la super glu, et je mets un peu de mastic de modéliste par dessus pour pouvoir peindre le tout en noir :

avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par honga blotz le Sam 8 Mar 2014 - 20:06

Pour la suite, ce sera un peu plus tard .... Mon cher facteur m'a livré hier 2 coffrets Orient-Express et surtout ... Une CC7107 "BLE" ...
I love you I love you I love you sunny sunny
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par 184mm le Sam 8 Mar 2014 - 20:47

Je tremble de peur de tomber sous ton scalpel....
Ne confonds-tu pas les professions de charcutier et micro-chirurgien ?
Je suis bluffé...
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par Bourrac le Dim 9 Mar 2014 - 10:47

Super boulot ! J'attends de voir la suite ! Very Happy
avatar
Bourrac
pilote de TGV

Messages : 5909
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par Marccub le Lun 10 Mar 2014 - 19:34

C'est super bluffant ! Bravo Smile
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par honga blotz le Ven 14 Mar 2014 - 21:52

Alors la suite ....

Pas de bol, je ne sais pas ce que j'ai fait des photos de la fin de la transformation de la voiture restaurant... J'espère les retrouver bientôt....
 Neutral

Voici où j'en suis : j'ai continué mon charcutage sur deux autres voitures-lits pour prolonger ma rame :


Voici la photo de famille des voitures. J'ai essayé de faire quelques différences entre les 3 voitures-lits, je n'ai pas eu beaucoup d'idées.... J'ai fait 3 versions des réservoirs sous le chassis et j'ai posé une échelle sur une plateforme.



Je ne sais pas vous, mais je trouve qu'un train de luxe sans fourgon à bagages, ça fait pas très cohérent .... J'ai une petite idée derrière la tête, j'espère que j'arriverai à la concrétiser....

 sunny  sunny


avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par 184mm le Ven 14 Mar 2014 - 23:31

https://webmail.nmp.skynet.be/ajax/mail?action=attachment&session=076694b9206e414badf60695b7190983&folder=default0%2FINBOX&id=4534&attachment=2&save=0&filter=1
Une mine d'info sur l'Orient-Express
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par Bourrac le Ven 14 Mar 2014 - 23:34

Ca fait une belle rame ! Bravo !  Very Happy

Michel, je n'arrive pas à ouvrir ton lien...  Sad
avatar
Bourrac
pilote de TGV

Messages : 5909
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par honga blotz le Sam 15 Mar 2014 - 14:21

Z'est encore moi ....


Bon, je n'ai pas réussi à remettre la souris sur les photos de la fin de l'adaptation du wagon restaurant.... Pour me faire pardonner, je vous fait un plan approximatif (et tondu) de la voiture en coupe.



La difficulté se situe au niveau du raccord entre le châssis du 8707 et la carosserie Atlas puisqu'elles sont de même largeur (un point positif pour Atlas, soit dit en passant).

Si l'on superpose les deux éléments, la voiture sera trop haute par rapport à ses copines de la rame. Il m'a donc fallu évider tout doucement une partie du châssis 8707 pour pouvoir insérer la carrosserie ATlas, mais sans aller trop loin, pour que la partie verticale extérieure (celle dans laquelle vient se loger la pointe de l'essieu) reste fixée à la partie horizontale du châssis 8707.

Il ne m'était pas possible de rogner sur la caisse Atlas car cela revenait à rogner sur les joulis motifs marrons et les inscriptions... ça aurait été ballot tout de même !

Le charcutage entre les deux parties a été difficile. L'idéal aurait été de faire une jonction "en diagonale descendante" depuis l'intérieur vers l'extérieur de la voiture. Mais là, franchement, je ne me sentais pas...

J'ai essayé de colmater les dégâts avec du mastic de maquettiste (merci à tous pour votre aide !!), mais le résultat n'était pas optimal, je n'arrivais pas à avoir une "façade" bien plane.

Je me suis donc résolu à poser un profilé de plasticate Evergreen très fin pour planquer le tout, et à le peindre de la même couleur que le bas du châssis...

Un petit point budget : pour l'instant, ma rame de 4 éléments (3 voiture-lits + 1 voiture restaurant) m'est revenue à 136 €, soit environ 35 € par voiture. C'est pas donné, mais cela correspond grosso-modo au prix d'un coffret équivalent chez Märklin. OK, il y a une marge en termes de qualité de réalisation et de détaillage ...

Voilou voilou... Maintenant, il ne manque plus que la loco et le fourgon ... Autant j'ai quelques idées pour le fourgon, autant pour la loco, je ne le sens pas.... J'ai bien pensé faire une loco non motorisée mais roulante et planquer la motorisation ailleurs dans la rame, mais pour l'instant, je n'ai pas de solution : le lovemi (tender) ne permet pas d'accueillir un chassis de 8800, et la voiture restaurant est à la fois trop étroite et trop courte pour recevoir un châssis de Schienenbousse.

That's all folks !!
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par 184mm le Sam 15 Mar 2014 - 19:01

Qu'est-ce que le prix par rapport au plaisir de l'avoir fait de ses petits doigts musclés...
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par Invité le Dim 16 Mar 2014 - 9:19

Farpaitement !
Tous les matins, je fais des pois 'al'terre pour les muscler !

Invité
Invité


Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par FLYNIKI le Mer 6 Aoû 2014 - 7:50

Pour info le coffret "orient express" 1/220 est vendu à la boutique de l'expo
Il était une fois l'Orient Express" a l'institut du monde arabe
Au prix de 13€

Dommage, il n'y avait pas le train bleu en vente ( surtout wagon exposé en extérieur en réel )

Ils vendent aussi une voiture pullman en N, de la marque Kato
avatar
FLYNIKI
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 86
Date d'inscription : 20/01/2014
Age : 45
Localisation : LILLE

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par honga blotz le Mer 6 Aoû 2014 - 10:41

FLYNIKI a écrit:Pour info le coffret "orient express" 1/220 est vendu à la boutique de l'expo
Il était une fois l'Orient Express" a l'institut du monde arabe
Au prix de 13€

Dommage, il n'y avait pas le train bleu en  vente  ( surtout wagon exposé en extérieur en réel )

Ils vendent aussi une voiture pullman en N, de la marque Kato

Ah ! Pour ceux que cela intéresse : je vais cet aprème à l'expo avec mes enfants, si quelqu'un veut un coffret Atlas, juste dites le : je ferai les courses pour vous, expédition demain sans fôte !

 cheers sunny
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par Marccub le Mer 6 Aoû 2014 - 12:39

SI pas trop tard, je prends, par contre envoi pas de suite, suis en Bretagne avec mon groupe pour une tournée.
Merci.

Marc
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par lio-N le Mer 6 Aoû 2014 - 12:56

J'ai déjà quatre coffrets , et bientôt un cinquième avec mon abonnement.
avatar
lio-N
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 571
Date d'inscription : 20/11/2009
Age : 55
Localisation : 49 Vezins...

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par honga blotz le Mer 6 Aoû 2014 - 13:05

OK.
Marccub, combien de coffrets ?
On verra pour l'envoi en fonction de ce qui t'arrange !
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par honga blotz le Mer 6 Aoû 2014 - 20:52

La commande de Marccub est prête.
J'ai pris un autre coffret pour un gentil forumeur okaZou.
Le prix est toujours de 13€ + frais de  pig
S'il ne trouve pas preneur, il finira sur eBay .....

 farao
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2469
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: L'Orient-Express vu par Atlas/Altaya

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
