Réseau de Zazou

Message par Zazou le Mar 5 Nov 2013 - 14:31

Voilà, en fait je me lance dans le projet de construire un réseau.
Déjà commencé des projets plus jeune mais jamais abouti…..
J'espère enfin arriver à quelque chose.
Je rachète des voies pour l'instant en occasion. Les prix sont intéressants, les rails plus ou moins bon….
Dans le lot, j'ai une boite maquette en plastique, elle vaut ce quelle vaut. Le mérite du relief….et faire et défaire facilement.
Je voudrais un réseau relativement simple. Ce qui me passionne c'est la construction du décors, faire les bâtiments, ponts tunnels, et un minimum de relief……
Et évidement voir les trains rouler….

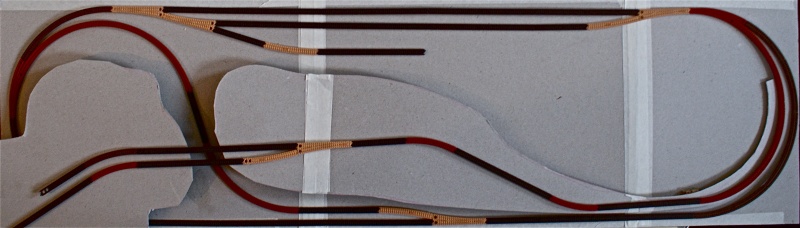

Voici une photo de mon projet. Qu'en pensez-vous ? 169 x 48 cm8)

Zazou
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 32
Date d'inscription : 24/10/2013
Age : 65
Localisation : Tinlot / Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Ancistrus54 le Mar 5 Nov 2013 - 14:45

franchement sympa ton plan de réseau. manque peut être une voie en tiroir dans ta gare.

Ancistrus54
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 712
Date d'inscription : 23/04/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Zazou le Mar 5 Nov 2013 - 15:15

Merci, une voie en tiroir dans la gare, tu pourrais m'expliquer ?Question

Zazou
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 32
Date d'inscription : 24/10/2013
Age : 65
Localisation : Tinlot / Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Ancistrus54 le Mar 5 Nov 2013 - 17:18

Dans ta gare en haut à gauche. tu as 2 aiguilles en entrée de gare donnant accès à une voie d'évitement et à une voie de garage. Pour faire des manoeuvre sur ta voie de garage, il faut ajouter une voie en tiroir pour éviter d'avoir ton train qui refoule sur la voie principale.

Ancistrus54
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 712
Date d'inscription : 23/04/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Zazou le Mar 5 Nov 2013 - 20:41

Ok, merci !! J'ai compris. Je n'y avais pas pensé !Very Happy

Zazou
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 32
Date d'inscription : 24/10/2013
Age : 65
Localisation : Tinlot / Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par p8kpev le Mar 5 Nov 2013 - 21:36

Attention, Zazou, ton projet comprend une "raquette", c-à-d une boucle qui fait qu'il y a un conflit de polarité dans le circuit, un court circuit. Si on suit avec le doigt le rail droit, par exemple, à partir de l'aiguillage et que l'on se dit que c'est le pôle "+", on se rend compte qu'il se retrouve de retour à l'aiguillage, face au rail gauche, rail du pôle "-" et donc, dring, court-circuit.
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1776
Date d'inscription : 09/02/2013
Age : 49
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Bourrac le Mar 5 Nov 2013 - 22:19

Bien vu p8kpev !
Le réseau est quand-même joliment dessiné. Peut-être que tu peux éviter cette raquette en fermant quasiment ta boucle à droite, et faire un "dog-bone" avec retour en gare. Les trains reviennent de là où ils sont allés, comme dans la réalité.
avatar
Bourrac
pilote de TGV

Messages : 6050
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Zazou le Mer 6 Nov 2013 - 13:08

Merci pour ces remarques pertinentes…
Je pensais isoler complètement cette raquette. Et un jeu de télécommandes pour inverser.
Il est vrai que ce n'est pas très réaliste.
Si tu peux développer ton idée Bourrac, cela m'intéresse.
Doc-bone, je comprend mais je ne vois pas à droite comment faire ?
Ou un petit schéma ?

Zazou
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 32
Date d'inscription : 24/10/2013
Age : 65
Localisation : Tinlot / Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Invité le Mer 6 Nov 2013 - 13:27

Os de chien.
En gros, ta voie reviens en parallèle et simule une double voie. Pas de souci d'inversion de sens de marche.

Invité
Invité


Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Zazou le Mer 6 Nov 2013 - 14:22

Ok, j'ai pigé, mais cela m'oblige à revoir l'ensemble et peut-être à allonger le réseau…. Ce qui ne serait pas plus mal. Pour une gare mieux placée...
J'aime bien la longueur et pas de problème de place.
C'est excitant la création…..study cheers
Le carton ne coûte pas cher !Very Happy

Zazou
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 32
Date d'inscription : 24/10/2013
Age : 65
Localisation : Tinlot / Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Zazou le Sam 16 Nov 2013 - 16:47

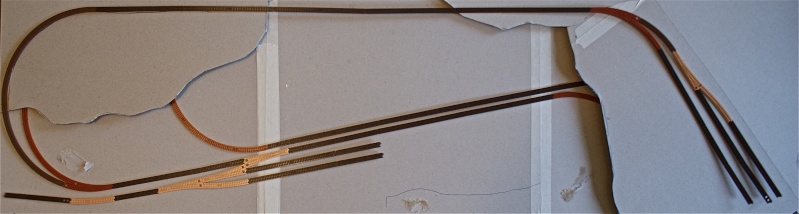

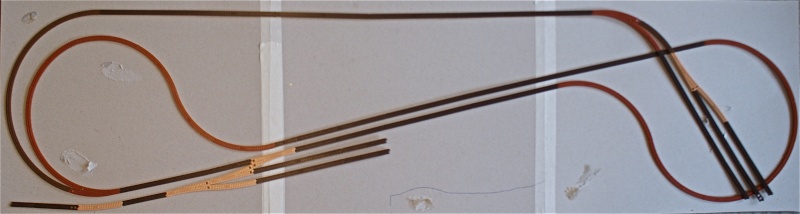

Voilà finalement le réseau que je souhaiterais réaliser…
Avec et sans colline…..

Zazou
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 32
Date d'inscription : 24/10/2013
Age : 65
Localisation : Tinlot / Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par p8kpev le Sam 16 Nov 2013 - 18:08

Joli tout ça! Wink
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1776
Date d'inscription : 09/02/2013
Age : 49
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Bourrac le Sam 16 Nov 2013 - 22:48

Ah oui, j'aime bien ! Very Happy
J'ai un peu le même type de réseau avec ces grandes boucles.
Cela permet d'avoir de longues doubles voies, avec des trains qui se croisent alors qu'ils reçoivent exactement la même alimentation électrique.

Je peux me pemettre une suggestion ? Rolling Eyes Smile

Tu pourrais boucler aussi la voie du haut, tout en conservant le triage.
Puis tu isoles cette partie du réseau.
Ainsi, avec deux alimentations séparées tu aurais une partie "grandes lignes" centrale, et une partie marchandise "petite vitesse" sur l'extérieur, avec des trains qui se longent à des vitesses différentes.
avatar
Bourrac
pilote de TGV

Messages : 6050
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Zazou le Dim 17 Nov 2013 - 10:02

Mais c'est une excellente idée cela, Bourrac !
Cela me permettrait d'utiliser le petit rayon, dont je ne sais que faire…..

Je vais y réfléchir , merci Very Happy

Zazou
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 32
Date d'inscription : 24/10/2013
Age : 65
Localisation : Tinlot / Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Zazou le Mar 3 Déc 2013 - 15:47

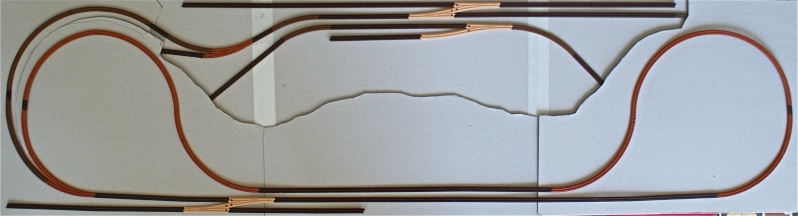

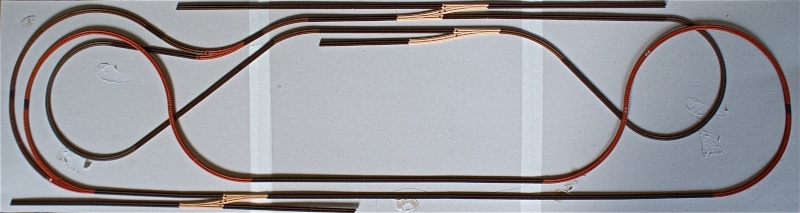

Voilà, j'ai encore changé de projet.
Les conseils de Bourrac m'ont donné à réfléchir !
Je vais travailler avec 2 os de chien à 2 niveaux différents.Et liaisons entre eux.
2 gares , marchandises en niveau inférieur et voyageurs en supérieur.
Et m'inspirer des idées d' oliv30330 pour les bâtiments en carton plume….
Génial ! Beau travail !
Il y en a bien un qui a inventé la roue, un jour…..
On en voit partout !
Laughing
Cela fera 200 x 54. Mais je vais le sectionner pour faire une GROSSE valise de 100 x 54 épaisseur + -  20 cm. Encore à définir….
Promis, j'achète les bois cette fin de semaine et commence ce week-end.
C'est pour cela que les voies sont // aux bords.

Zazou
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 32
Date d'inscription : 24/10/2013
Age : 65
Localisation : Tinlot / Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par manuf71 le Mar 3 Déc 2013 - 16:47

Cool!  Very Happy

Alors si tu passes de 200 à 100cm pour la longueur du réseau, quel rayon vas-tu utiliser pour les courbes du niveau supérieur?

Je m'explique: si tu utilises le plus petit rayon, 145mm, tu auras 290mm pour une boucle + 145mm pour son retour, soit 435mm, x2 = 870mm, et là tu n'es pas loin du mètre en sachant que tu devras laisser un peu d'espace sur l'extérieur.

Et pour la portion de rails qui relie le niveau inférieur au niveau supérieur, est-il assez long pour ne pas lui donner une pente trop raide?  scratch

Calcule bien ton coup, car lorsque tu as dit que tu réduirais la longueur d'un mètre...  Rolling Eyes

En tout cas, l'idée des deux os de chien est sympa  Wink
avatar
manuf71
pilote de TGV

Messages : 5119
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Invité le Mar 3 Déc 2013 - 17:32

Ben non puisqu'il dit qu'il sectionne. Je suppose en deux parties égales.

Invité
Invité


Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Zazou le Mar 3 Déc 2013 - 18:27

Oui, j'aurai dû dessiner un axe sur le plan…..au milieu
Le réseau en fonctionnement fera bien 200 cm !

Bravo Zébu !

Ma difficulté consistera en un ajustement parfait des deux tronçons. Six voies à ajuster. + le reste !
Les conseils et remarques bienvenues scratch

Zazou
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 32
Date d'inscription : 24/10/2013
Age : 65
Localisation : Tinlot / Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par manuf71 le Mar 3 Déc 2013 - 18:39

Ah ok, je n'avais pas compris comme ça...  Embarassed

Je pensais que tu voulais simplement réduire la longueur du réseau.

Bon, pouf pouf, je n'ai rien dit!  Laughing
avatar
manuf71
pilote de TGV

Messages : 5119
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Bourrac le Mar 3 Déc 2013 - 19:41

Ah ! Il a l'air vraiment très bien maintenant ! Very Happy J'aime bien la voie de parade, devant, où tu vas pouvoir faire courir et se croiser tes rames, tout à niveau.

Je sais que tu es limité en largeur, mais si tu peux évite le plus petit rayon de 145. Déjà en 195 ça serre parfois un peu...
Tes courbes à 145 sont dessous, non ? Alors comme elles sont cachées, tu peux les faire larges comme tu veux, elles peuvent même passer exactement sous celles du dessus...Rolling Eyes
avatar
Bourrac
pilote de TGV

Messages : 6050
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par oliv30330 le Mar 3 Déc 2013 - 21:36

je vais faire mon rabat-joie ; est ce que la voie d'accès au niveau supérieur n'est pas trop courte?
avatar
oliv30330
mécanicien loco diesel
mécanicien loco diesel

Messages : 1994
Date d'inscription : 08/02/2012
Age : 54
Localisation : Laudun (30)

Voir le profil de l'utilisateur http://olivierdelaplace.free.fr

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par honga blotz le Mar 3 Déc 2013 - 21:47

Bourrac a écrit:Je sais que tu es limité en largeur, mais si tu peux évite le plus petit rayon de 145. Déjà en 195 ça serre parfois un peu...
Tes courbes à 145 sont dessous, non ? Alors comme elles sont cachées, tu peux les faire larges comme tu veux, elles peuvent même passer exactement sous celles du dessus...Rolling Eyes
100% d'accord, le rayon de 145 est vraiment limite Evil or Very Mad

Sinon : j'aime beaucoup ton projet, je trouve l'agencement très intéressant !

cheers

avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2570
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par manuf71 le Mar 3 Déc 2013 - 22:10

Le rayon de 145mm est très petit, certes, mais lors d'une réalisation dans une valise, c'est une bonne solution.

En revanche, l'utilisation de matériel roulant de petite taille sera quasi obligatoire Rolling Eyes

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
pilote de TGV

Messages : 5119
Date d'inscription : 27/12/2012
Age : 46
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Zazou le Mar 3 Déc 2013 - 22:25

Merci ! C'est vrai, le 145 je pourrais aisément le remplacer par un plus large, puisque caché......

Zazou
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 32
Date d'inscription : 24/10/2013
Age : 65
Localisation : Tinlot / Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Bourrac le Mer 4 Déc 2013 - 0:02

Mais oui ! cheers

Alors le fin du fin, si tu veux un truc qui fasse vraiment de l'effet, c'est la voie de parade légèrement en courbe. Cool

Courbe l'intérieur j'entends, une sorte de grand "^" vu de devant. Comme ça les tampons se rapprochent du côté où on les voit. Les attelages paraissent plus serrés !...

J'avais découvert le réseau d'Alain (mais on ne le voit plus en ce moment sur le forum Sad ) il y a quelques années, très simple mais tout en courbes et contre-courbes, ça faisait un de ces effets !...
avatar
Bourrac
pilote de TGV

Messages : 6050
Date d'inscription : 22/10/2010
Age : 44
Localisation : Hic et nunc

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Zazou le Mer 4 Déc 2013 - 9:20

Wouawww ! Bourrac, c'est une chouette idée, j'imagine déjà, merci !
Je vais en tenir compte...sunny
Demain je coupe un arbre et je commence...

Zazou
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 32
Date d'inscription : 24/10/2013
Age : 65
Localisation : Tinlot / Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Zazou le Mer 4 Déc 2013 - 9:28

Je peux augmenter un peu la largeur, c'est une imposition que je me suis mise…..

Zazou
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 32
Date d'inscription : 24/10/2013
Age : 65
Localisation : Tinlot / Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par 184mm le Mer 4 Déc 2013 - 22:42

Aie, encore un arbre en moins... penses à compenser le manque d'absorption de CO² en plantant copieusement l'étage supérieur...
Et pourquoi pas ne pas faire un miroir de l'os supérieur pour ramener les 4 voies en façade et éventuellement laisser les 2 aiguilles du "sud" en place pour créer une petite gare peut-être un peu plus haut?
Qu'en pensent les penseurs?
Michel
avatar
184mm
tortillard toutes gares
tortillard toutes gares

Messages : 402
Date d'inscription : 09/03/2010
Age : 71
Localisation : Belgique (Hainaut)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Zazou le Jeu 5 Déc 2013 - 17:14

Voilà, l'arbre est coupé…. de quel pays vient-il ?
Avant c'était de nos ardennes belges !
Il vient du brico.Crying or Very sad
Finalement 2 panneaux de 100 x 60 soit mis bout à bout 202 x 62 ( je fais grâce des mm….).
Et changer le rayon 145 en 195 et le 195 en 220.
Effectivement plus joli !
Oui, 184mm, je vais planter un maximum en hauteur dans la courbe de l'os….pour masquer le retour !Smile

Zazou
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 32
Date d'inscription : 24/10/2013
Age : 65
Localisation : Tinlot / Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Invité le Jeu 5 Déc 2013 - 17:23

Douglas ? Sapin rouge du nord ? Chêne ? Frêne ? Hêtre ? Charme ? Orme ? Ah non, ça, y en a plus !

Invité
Invité


Revenir en haut Aller en bas

Re: Réseau de Zazou

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
