En voyage....sur " Voie unique marklin Z "

Message par @lain le Jeu 23 Oct 2014 - 22:47

Bonsoir les Zistes
Voila le début d'une présentation de mon réseau. (à défaut de la mienne.... Embarassed )
118*60 en centimètres pour la taille. (du réseau)
La construction est démarrée maintenant depuis plusieurs années.
la structure, les plans de roulement ont été longs à ajuster afin d'obtenir un roulement fiable à 100 %.
La pose de la voie ne tolère aucun défaut. les rampes doivent être progressives.
En voila le tracé informatique.


Le satellite Google Map est passé il y a quelque jours, Voila la photo aérienne qui a été prise.


Le décors est toujours en chantier....
La caténaire est installée sur l'ensemble du réseau, Mais, J'ai fixé un rail laiton dans les parties cachées.
A la vue du tracé, vous comprenez maintenant pourquoi je souhaitais numériser des locomotives.
A suivre....
Alain


Dernière édition par @lain le Lun 24 Nov 2014 - 20:29, édité 1 fois
avatar
@lain
chef de dépôt
chef de dépôt

Messages : 125
Date d'inscription : 01/06/2014
Age : 55
Localisation : Paris

Voir le profil de l'utilisateur http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par 10101 le Jeu 23 Oct 2014 - 23:34

Autant le dire d'emblée, j'adore ! Bon, perso, je préfère le "grand". Mais ce que je trouve extrêmement plaisant, c'est le tracé. En utilisant du coupon standard, ne pas tomber dans le piège des ovales académiques, qui même s'ils sont compliqués sont ennuyeux (visuellement). Les progressions de courbes sont réfléchies... et c'est rare ! Bravo, magnifique.
avatar
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2083
Date d'inscription : 15/05/2011
Age : 49
Localisation : Genève, Suisse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par Marccub le Ven 24 Oct 2014 - 11:09

En effet très très beau boulot de voix Smile C'est plaisant et en effet il y de quoi faire joujou Smile
avatar
Marccub
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 552
Date d'inscription : 17/12/2013
Age : 45
Localisation : villeurbanne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par @lain le Jeu 6 Nov 2014 - 21:57

Je n'ai pas de photos des étapes de la construction de la menuiserie.
Classiquement, contreplaqué de 10 et Tasseaux pour la base. Très largement ouvert pour un accès aux voies cachées.
CP de 5 pour les plans de roulement, maintenus par des tasseaux ou tiges filetées sur la base.



Pose classique de grillage fin, enduit de colle à carrelage

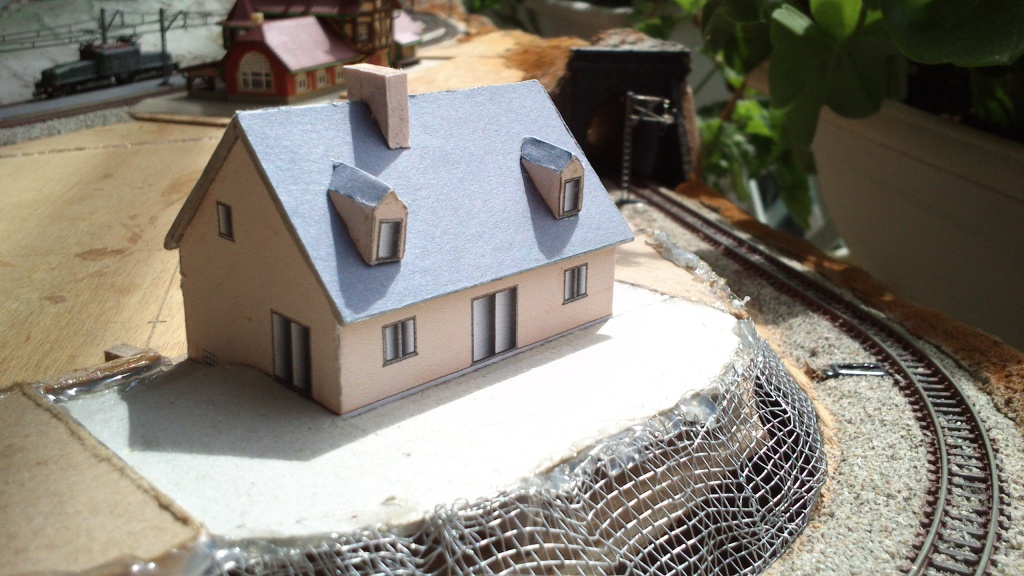

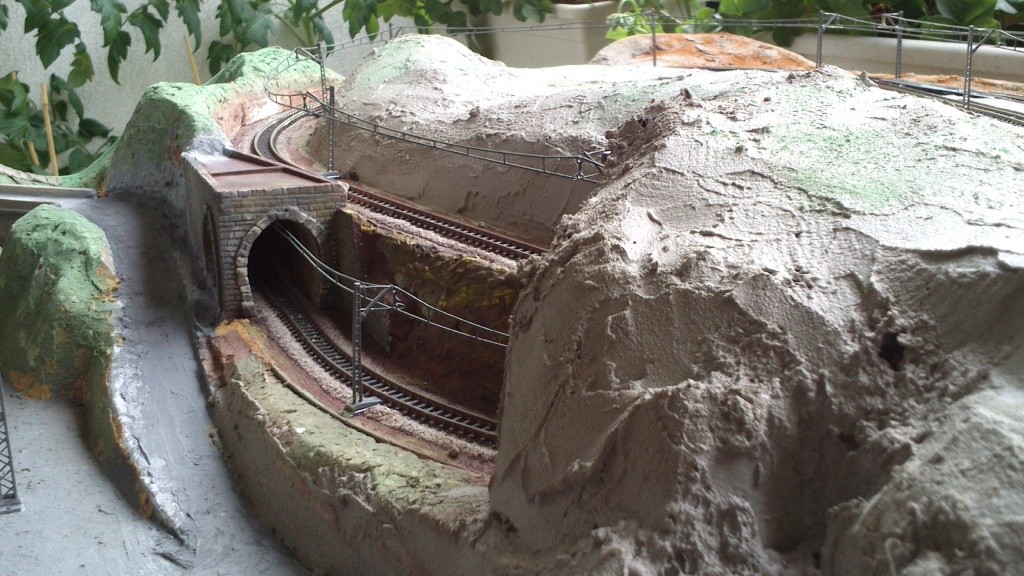

Quelque lucarnes pour visualiser l'intérieur  du réseau

Un "diviseur scénique" doit être trouvé pour aménager cette partie du réseau. je cherche l'inspirations....



La gare inférieure

La sortie de gare coté ouest


Un fond de décors provisoire de 3,3m de long est maintenant imprimé, il va me permettre de prendre des photos sans avoir la salle à manger, les chaises, l'aquarium, .... sur la photo  Wink


Dernière édition par @lain le Ven 7 Nov 2014 - 20:58, édité 1 fois
avatar
@lain
chef de dépôt
chef de dépôt

Messages : 125
Date d'inscription : 01/06/2014
Age : 55
Localisation : Paris

Voir le profil de l'utilisateur http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par Bourrac le Jeu 6 Nov 2014 - 22:41

Ca rend déjà bien ! Smile
L'aiguille enroulée et le pont sur la dernière photo, ça rend super.
avatar
Bourrac
pilote de TGV

Messages : 5894
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par manuf71 le Jeu 6 Nov 2014 - 23:05

Ah oui, c'est super! Wink

_________________
geek  "J'ai toujours préféré la folie des passions à la sagesse de l'indifférence."
Anatole France
avatar
manuf71
chauffeur grande ligne
chauffeur grande ligne

Messages : 4909
Date d'inscription : 27/12/2012
Age : 45
Localisation : Valais, Suisse

Voir le profil de l'utilisateur http://le-z-forum.forumactif.com/t390-et-un-fou-du-z-de-plus#452

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par 10101 le Ven 7 Nov 2014 - 11:55

Magnifique !
avatar
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2083
Date d'inscription : 15/05/2011
Age : 49
Localisation : Genève, Suisse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par @lain le Ven 7 Nov 2014 - 22:46

Merci pour vos remarques,
Voila quelque nouvelles photos , petit clin d'œil à 10101  Very Happy
(je n'ai pas l'original  Sad sauf en HO)

Le fond de décors change tout....

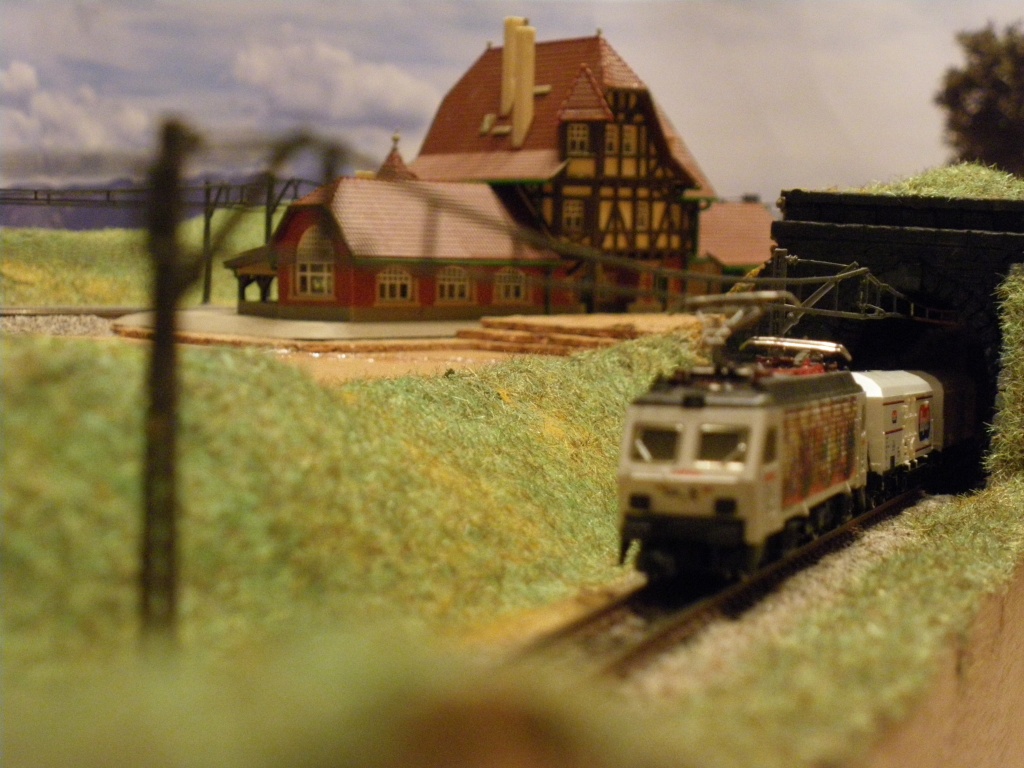

La gare supérieure

Croco en voie de manœuvre près du lac. On s'y croirait presque...

avatar
@lain
chef de dépôt
chef de dépôt

Messages : 125
Date d'inscription : 01/06/2014
Age : 55
Localisation : Paris

Voir le profil de l'utilisateur http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par Bourrac le Ven 7 Nov 2014 - 22:52

Ah oui... attention à ne pas faire tomber les locos dans l'eau.

C'est quel lac ? scratch Le Bourget ?
avatar
Bourrac
pilote de TGV

Messages : 5894
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par domi le Ven 7 Nov 2014 - 23:19

Joli en effet. Wink

En revanche tu ne ballastes pas tes voies?

Domi
avatar
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 2833
Date d'inscription : 01/12/2009
Age : 53
Localisation : Ile de France, Morvan

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par 10101 le Ven 7 Nov 2014 - 23:44

Ben moi, ça me plait bien.
Comme quoi, un petit bricolage... et hop, ça le fait !
Encore bravo, simple et efficace cheers
avatar
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2083
Date d'inscription : 15/05/2011
Age : 49
Localisation : Genève, Suisse

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par honga blotz le Sam 8 Nov 2014 - 10:18

I love you I love you  Très sympa !
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2460
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par zeltron le Sam 8 Nov 2014 - 11:02

j'aime!
avoir réussi à mettre tous ça dans une planche aussi petite chapeau!
moi je m'arrete pas d'augmenter ses dimensions...
avec le poster derriere ça rend super!
avatar
zeltron
chef de dépôt
chef de dépôt

Messages : 150
Date d'inscription : 31/08/2014
Age : 54
Localisation : val d'oise

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par p8kpev le Sam 8 Nov 2014 - 11:50

Tout à fait très sympa tout ça! J'aime bien l'angle de vue pris pour les photos (à hauteur d'homme), cela donne une impression de réalisme. Et il n'est pas toujours aisé d'avoir un bon raccord avec le fond, ici ça le fait.
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1737
Date d'inscription : 09/02/2013
Age : 48
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par @lain le Mar 18 Nov 2014 - 19:02

Bonsoir
Pour répondre à vos quelque questions,
Le fond de décors est bien pris sur le Lac du Bourget.
J'ai trouvé ce fichier sur le forum du N, en ai fait une version retournée verticalement et imprimé le montage des 2 fichiers  sur 8 pages A3 80 Gr.  Pour un test, c'était bien suffisant
La prochaine photo devra être imprimée en 'continu' sur du 200gr -300 gr minimun , collée sur un support cartonné, ...
Concernant les voies et le ballastage... pale
pour le la partie inférieure, la voie est posée sur du ballast (marron) qui a été préalablement collé sur le liège, Pour le reste, la méthode traditionelle a été utilisée . application du ballast, moulllage, puis large application de la colle.
Le fait d'avoir tout collé, rail avec le travelage + le ballast avais rendu le réseau très bruyant. Au point de devoir démonter les voies, tout décoller, laver ....
Le reballastage s'est fait avec la première méthode, ballast collé sur le support, puis pose des voies. Certaines zones ont ensuite été traitées normalement en applicant la colle mais en essayant de ne pas coller le rail et le travelage. c'est long à faire....mais c'est beaucoup moins bruyant.
PS:
Je devais vous enmener en voyage pour vous faire visiter le pays, la caméra toute neuve est tombée en panne avant de rentrer en production, Sad Vu son état physique actuel, la garantie ne marche plus... Laughing
Le voyage est un peu reporté...
avatar
@lain
chef de dépôt
chef de dépôt

Messages : 125
Date d'inscription : 01/06/2014
Age : 55
Localisation : Paris

Voir le profil de l'utilisateur http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par @lain le Lun 24 Nov 2014 - 20:54

Premiers essais de vidéos avec une caméra embarquée.
A peu de frais, un peu de bricolage pour adapter l'électronique, la caméra est opérationnelle sur un wagon.



En mixant la vidéo avec des photos, Il y a moyen de faire des films sympathiques des réseaux.
la première caméra avait une meilleure définition sur les plans rapprochés, et avais besoin de moins de lumière. En contrepartie, elle était plus volumineuse....Ce n'est que reporté pour avoir des films un peu plus nets.

Alain


Dernière édition par @lain le Lun 24 Nov 2014 - 21:18, édité 1 fois
avatar
@lain
chef de dépôt
chef de dépôt

Messages : 125
Date d'inscription : 01/06/2014
Age : 55
Localisation : Paris

Voir le profil de l'utilisateur http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par Bourrac le Lun 24 Nov 2014 - 21:05

Intéressante première (en Z, à ma connaissance ! en tout cas sur le forum) Very Happy
J'aime bien les passages en gare. Ensuite, on voit vraiment que les rayons de courbes Märklin sont vraiment très forts. Ce n'est pas un reproche, c'est ainsi.
Oui, c'est une façon extraordinaire de voir autrement nos réseaux ! Et le matériel roulant.
Étonnant ! Shocked
avatar
Bourrac
pilote de TGV

Messages : 5894
Date d'inscription : 22/10/2010
Age : 43
Localisation : Ici

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par honga blotz le Lun 24 Nov 2014 - 21:34

Excellent !
Dimanche, je suis passé voir de la famille du côté de St Lazare, j'en ai profité pour aller faire un tour aux "Cheminots", le tôlier m'a parlé d'un de ses clients qui avait mis une caméra sur son matériel Z ... Le monde du Z serait-il si petit ?
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2460
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par @lain le Lun 24 Nov 2014 - 22:19

T'as-t'il dit aussi que le client installait des décodeurs dans ses machines ... Smile

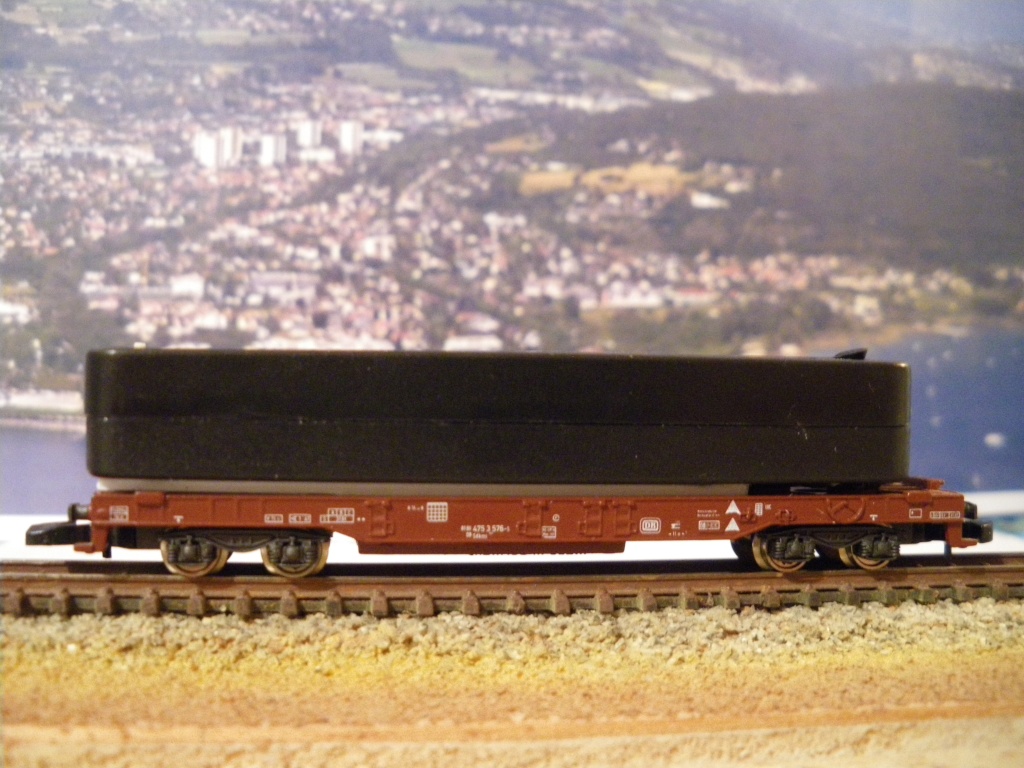

Voila le wagon qui est sortit de sa vitrine:



Le même, avec son chargement.
Ce wagon n'a subit aucune modification, il est intact  Shocked  !!!!



La première caméra était dans un fourgon de la DB complètement éventré, découpé, charcuté..What a Face ...Il attend son nouveau chargement.

ps, Oui, le monde du Z est petit, au sens propre comme au figuré
avatar
@lain
chef de dépôt
chef de dépôt

Messages : 125
Date d'inscription : 01/06/2014
Age : 55
Localisation : Paris

Voir le profil de l'utilisateur http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par honga blotz le Lun 24 Nov 2014 - 22:27

@lain a écrit:T'as-t'il dit aussi que le client installait des décodeurs dans ses machines ... Smile
[...]
ps, Oui, le monde du Z est petit, au sens propre comme au figuré
Oui, oui, il me l'a dit également !! Tu étais planqué dans l'arrière boutique ? lol!
avatar
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 2460
Date d'inscription : 07/10/2012
Age : 44
Localisation : Banlieue parisienne

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par p8kpev le Mar 25 Nov 2014 - 12:08

Très très sympa la caméra embarquée, @lain! On remarque plein de choses que l'on n’aurait pas remarquées sur des photos, je trouve.
avatar
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1737
Date d'inscription : 09/02/2013
Age : 48
Localisation : Saint-Gilles-lez-Bruxelles

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par @lain le Dim 26 Avr 2015 - 22:41

Un peu de travail ce jour sur le décors,
Un nouveau talus en carton fort est confectionné et maintenant collé en place




Les "finitions" de ce coté seront classiques: mur collé, enduit,.... chemin piétonnier près de la voie...sans oublier quelque leds pour éclairer et animer le chalet.
A suivre...
avatar
@lain
chef de dépôt
chef de dépôt

Messages : 125
Date d'inscription : 01/06/2014
Age : 55
Localisation : Paris

Voir le profil de l'utilisateur http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Re: En voyage....sur " Voie unique marklin Z "

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
