retour au DCC ou le DCC du N au Z Empty retour au DCC ou le DCC du N au Z

Message par alec61 Lun 11 Sep 2017 - 9:24

Bonjour,

Passer du N au Z en DCC implique quelques précautions :

Je dispose d'une centrale INTELLIBOX qui délivre 18 V sur les voies. Pour une loco en N avec un décodeur ZIMO, un CV permet de choisir la tension maxi. Pour le Z j'ai choisi un décodeur D&H DH05 qui ne possède pas ce CV mais qui a un CV limitant la vitesse.

La question est : en utilisant ce CV, vais-je aussi limiter la tension maxi?

Bien sûr je peux faire des tests, mais au cas où un usager du forum aurait des infos sur ce type de décodeur/CV, çà m'éviterait de me lancer dans des manœuvres hasardeuses.  Smile

Alain
alec61
alec61
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 31/08/2017
Age : 79
Localisation : Orne 61

Revenir en haut Aller en bas

retour au DCC ou le DCC du N au Z Empty Re: retour au DCC ou le DCC du N au Z

Message par @lain Lun 11 Sep 2017 - 18:22

Bonsoir Alain
Je t'invite à lire le post sur la multimaus roco.
C'est le même principe...
Il faut faire chuter la tension sur la voie autour des 10 -12 volts!
La limitation de vitesse joue sur la largeur des créneaux pas sur la tension Max.
Alain
@lain
@lain
chef de dépôt
chef de dépôt

Messages : 191
Date d'inscription : 01/06/2014
Age : 62
Localisation : Paris

http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

retour au DCC ou le DCC du N au Z Empty Re: retour au DCC ou le DCC du N au Z

Message par alec61 Lun 11 Sep 2017 - 20:04

Bonsoir @lain,

Merci pour ta réponse.

Effectivement, en l'absence de réponse j'avais fait le test en remplaçant la loco par des résistances : la tension en sortie du décodeur reste à 14 Volts.

Je viens de lire ton sujet (super) sur la MULTIMAUS, je vais faire des tests avec des transfos divers et quelques diodes pour voir à quel niveau la centrale/les décodeurs décrochent car il ne faut pas non plus que mes décodeurs d'accessoires et contrôleurs d'occupation se retrouvent inutilisables.

Comme je n'ai acheté qu'un décodeur D&H, la solution pourrait être de choisir un autre type de décodeur pour mes futures locos.

Je vais en profiter pour vérifier au scope l'aspect des signaux sur la voie et au moteur.

Alain
alec61
alec61
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 31/08/2017
Age : 79
Localisation : Orne 61

Revenir en haut Aller en bas

retour au DCC ou le DCC du N au Z Empty Retour au DCC premiers tests

Message par alec61 Mar 12 Sep 2017 - 16:32

Bonjour,

J'ai suivi la méthode de @lain :

J'ai débobiné le secondaire d'un transfo jusqu'à obtenir 11,8 Volts en sortie, l'INTELLIBOX accepte cette tension et un décodeur d'accessoires CDF 98016 fonctionne (programmation/action).

La tension sur la voie est de 11 Volts et je ne tente pas de raccorder un décodeur D&H.

J'ajoute 3 paires de diodes tête-bêche, la tension voie passe à 9,5 volts.

Branchement du décodeur D&H en sortie duquel je trouve 8,2 Volts sur 30 Ohms. Raccordement de rails sur la sortie moteur du décodeur et test d'une loco MARKLIN 88684 (5 pôles) : le ralenti est nickel et je ne suis pas déçu de l'achat de cette loco d'occasion  Very Happy .

J'ai regardé avec le scope l'aspect des signaux, ce n'est pas très "causant". je vais devoir me pencher sur le protocole DCC... (plus tard)   Razz .

Il me reste maintenant à tester les modules de détection d'occupation. Si c'est concluant je garderais cette configuration avec un transfo 12 volts plus puissant que le transfo d'essai.

Alain
alec61
alec61
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 31/08/2017
Age : 79
Localisation : Orne 61

Revenir en haut Aller en bas

retour au DCC ou le DCC du N au Z Empty Re: retour au DCC ou le DCC du N au Z

Message par alec61 Dim 17 Sep 2017 - 17:07

Bonjour,

Quelques nouvelles :

Les modules de détection d'occupation CDF fonctionnent… ouf !

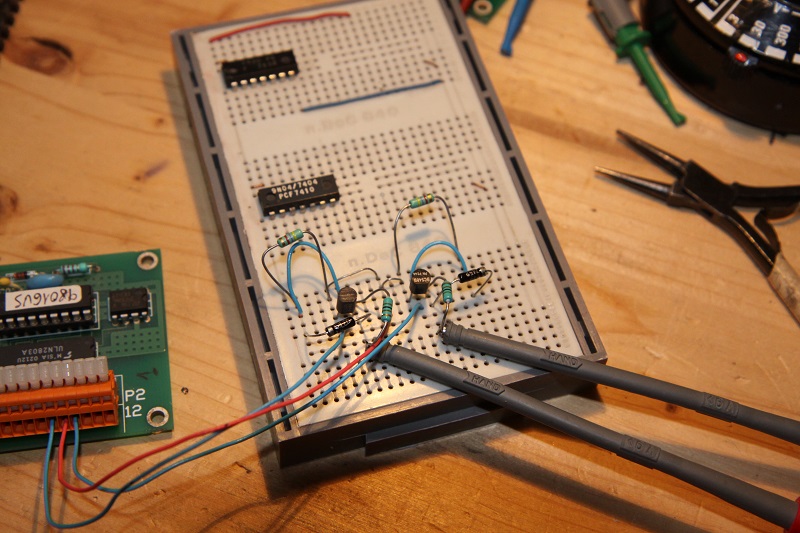

Comme mes décodeurs d'accessoires CDF ne sont pas destinés au contrôle d'aiguillages à moteur lent, je fais un essai de l'adaptation suivante (trouvée sur le web) avec des transistors NPN de récup : çà fonctionne.

retour au DCC ou le DCC du N au Z Schema11

retour au DCC ou le DCC du N au Z Img_1210


Je commande des transistors 2N2222 et aussitôt reçus, nouvel essai : le circuit de 8 darlingtons fume. Pourquoi ? Tout simplement parce que je n'ai pas vérifié le brochage des 2N2222 dont les collecteurs et émetteurs sont inversés.

En retournant les transistors, çà marche… avec un autre décodeur.

J'ai un problème avec l'hébergeur d'images qui me dit maintenant "SyntaxError. Caractère incorrect".

Donc :  à suivre...

Alain
alec61
alec61
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 31/08/2017
Age : 79
Localisation : Orne 61

Revenir en haut Aller en bas

retour au DCC ou le DCC du N au Z Empty Re: retour au DCC ou le DCC du N au Z

Message par alec61 Dim 17 Sep 2017 - 17:25

Suite :

Pendant l'attente de la livraison des transistors, j'ai digitalisé ma loco MARKLIN 88684 avec un décodeur D&H  DH05C en m'inspirant d'une digitalisation faite par @lain.


retour au DCC ou le DCC du N au Z 124410

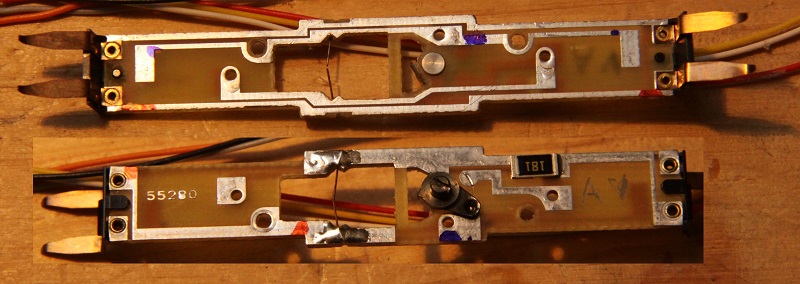

Avant :

retour au DCC ou le DCC du N au Z Img_1211

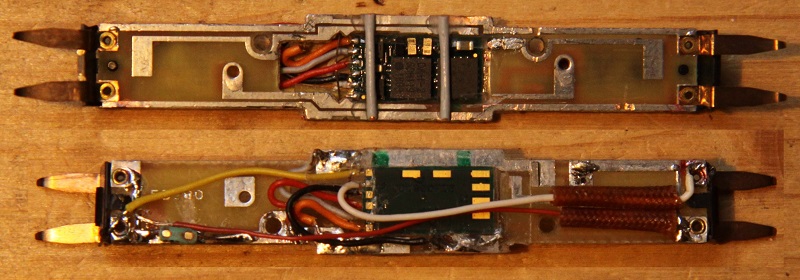

Après :

retour au DCC ou le DCC du N au Z Img_1213


J'ai collé à la cyano deux bouts de fil gris pour empêcher le circuit de descendre sur le moteur. Les bords du circuit sont isolés avec du scotch transparent.

Ce n'est pas très joli, suite à plusieurs modifications dues à des erreurs de montage, mais çà fonctionne : Au cran 1, la loco avance à 2,9 km/heure à l'échelle.

Je voulais déplacer la résistance cms de 180 Ohms mais elle s'est sauvée  Very Happy . Je l'ai remplacée par une de 200 Ohms de 1/8e de W que j'ai meulée pour en diminuer l'épaisseur.

Petit problème, j'ai réussi à cramer un des ensembles de micro leds de la loco. Je n'ai pas trouvé de référence ni de revendeur pour m'en procurer. Enfin, ce n'est pas dramatique. Smile


Alain
alec61
alec61
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 31/08/2017
Age : 79
Localisation : Orne 61

Revenir en haut Aller en bas

retour au DCC ou le DCC du N au Z Empty Re: retour au DCC ou le DCC du N au Z

Message par @lain Mar 19 Sep 2017 - 17:31

Oui, La tentation est trop forte d'alimenter ces minis leds avec juste 2 fils sans résistance. Même sous une faible tension elles finissent par griller rapidement. Je me suis aussi fait avoir.
@lain
@lain
chef de dépôt
chef de dépôt

Messages : 191
Date d'inscription : 01/06/2014
Age : 62
Localisation : Paris

http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

retour au DCC ou le DCC du N au Z Empty Re: retour au DCC ou le DCC du N au Z

Message par alec61 Mar 19 Sep 2017 - 23:14

Non, je n'ai pas été tenté par une alimentation sans résistance Smile , c'est en faisant des tests avec une alimentation stabilisée réglée sur 8 Volts  et en oubliant de mettre la résistance lors d'une des manips que je l'ai détruit Crying or Very sad.

Je voulais conserver la possibilité d'avoir un éclairage blanc à l'avant et rouge à l'arrière en DCC, mais pour çà il faudrait utiliser un dispositif comme l'adaptateur du décodeur d'accessoires avec des composants cms. C'est possible mais pas facile à réaliser.


Alain
alec61
alec61
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 31/08/2017
Age : 79
Localisation : Orne 61

Revenir en haut Aller en bas

retour au DCC ou le DCC du N au Z Empty Re: retour au DCC ou le DCC du N au Z

Message par alec61 Mar 17 Oct 2017 - 14:10

Bonjour,

Juste pour info, j'ai trouvé mon ensemble de leds pour loco, tout simplement chez märklin Online-Shop, pas vraiment donné… Crying or Very sad

Sinon, j'ai poursuivi mes investigations concernant le DCC et j'ai trouvé sur le net plusieurs logiciels pour ARDUINO permettant de décoder le signal DCC transitant par la voie.

J'ai retenu dans Arduino_DCC_S88 le programme RB_DCC_Sniffer_v2 qui transmet au fil de l'eau les infos  décodées.

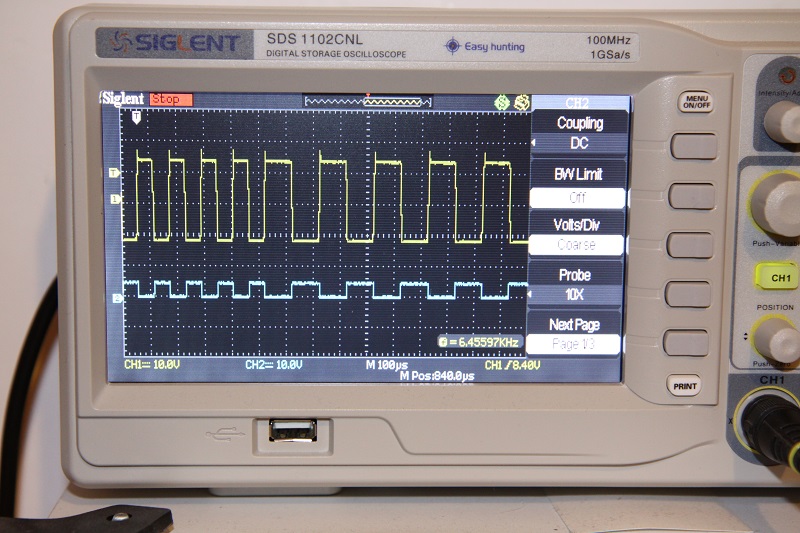

Au scope les trames DCC.

retour au DCC ou le DCC du N au Z Img_1214

En haut le signal « voie »

En bas le signal transmis via un optocoupleur à l'Arduino.

Une copie d'écran montrant les trames décodées ainsi que les options d'affichage proposées par le programme.


retour au DCC ou le DCC du N au Z Ecran_11


Ma réalisation de l'adaptateur optocoupleur (moche).

retour au DCC ou le DCC du N au Z Img_1215

Certains se poseront la question : à quoi çà sert ?

A rien, sauf si on veut réaliser ses propres décodeurs d'accessoires.

Une vue de la zone de travail : il faut beaucoup d'ordre pour bricoler avec efficacité. Very Happy

retour au DCC ou le DCC du N au Z Img_1216


Alain
alec61
alec61
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 31/08/2017
Age : 79
Localisation : Orne 61

Revenir en haut Aller en bas

retour au DCC ou le DCC du N au Z Empty Re: retour au DCC ou le DCC du N au Z

Message par alec61 Mer 25 Oct 2017 - 16:23

Bonsoir,

Toujours dans l'inutile :

Cà marche aussi avec un clone d'ARDUINO nano, il suffit d'installer le bon driver : ch341ser.

retour au DCC ou le DCC du N au Z Img_1217

Les deux côte à côte :

retour au DCC ou le DCC du N au Z Img_1218


Je le laisse monté sur le nano, çà peut éventuellement servir...


Alain
alec61
alec61
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 18
Date d'inscription : 31/08/2017
Age : 79
Localisation : Orne 61

Revenir en haut Aller en bas

retour au DCC ou le DCC du N au Z Empty Re: retour au DCC ou le DCC du N au Z

Message par Murphy Ven 2 Mar 2018 - 14:01

Voir mes test ICI
Murphy
Murphy
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 12
Date d'inscription : 11/09/2016
Age : 79
Localisation : Montbeliard près de la Suisse

http://www.letrainpassion.fr
