Digitalisation locomotive Marklin

Aller en bas

Digitalisation locomotive Marklin  Empty Digitalisation locomotive Marklin

Message par cedricscha le Mar 15 Sep 2020 - 21:44

Il fallait faire le grand-pas à un moment ou à un autre, quelques locomotives en mes mains, difficile de choisir laquelle devra passer sur le billard, puis tout d'un coup la révélation...... A cause de son décor, elle était prédestinée à être transformée.....

Matériel utilisé pour cette opération à cœur ouvert et installation d'un pacemaker numérique :


  • Une locomotive (ici une marklin )
  • Un décodeur numérique (ICI un ESU LockPilot 5 Micro 59816 )
  • Un dremel avec fraise et disque à tronçonner
  • Un fer à souder à panne fine
  • Divers outillage tel que pince, soudure, etc
  • Du café
  • Un multimètre
  • un peu de courage......

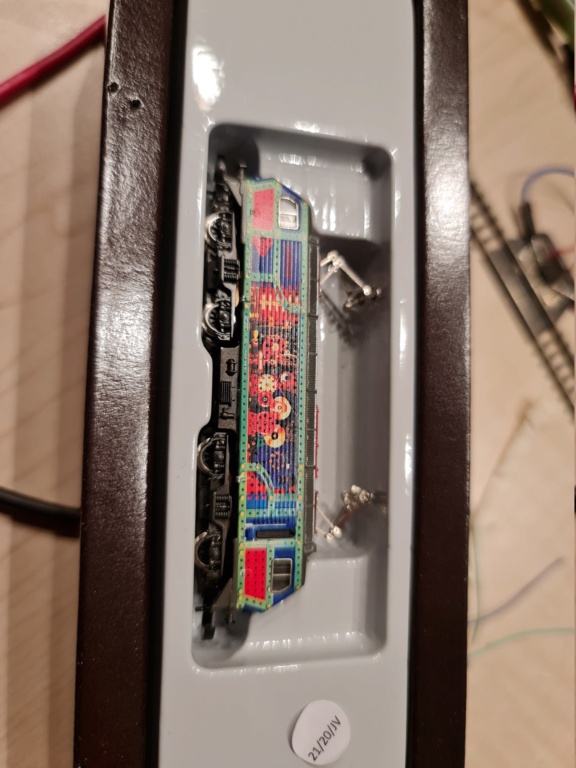

Une fois tous se matériel à proximité, on amène la patiente dans le bloc opératoire :

Digitalisation locomotive Marklin  20200912

On la prépare pour son opération et on observe sa constitution :

Digitalisation locomotive Marklin  20200911

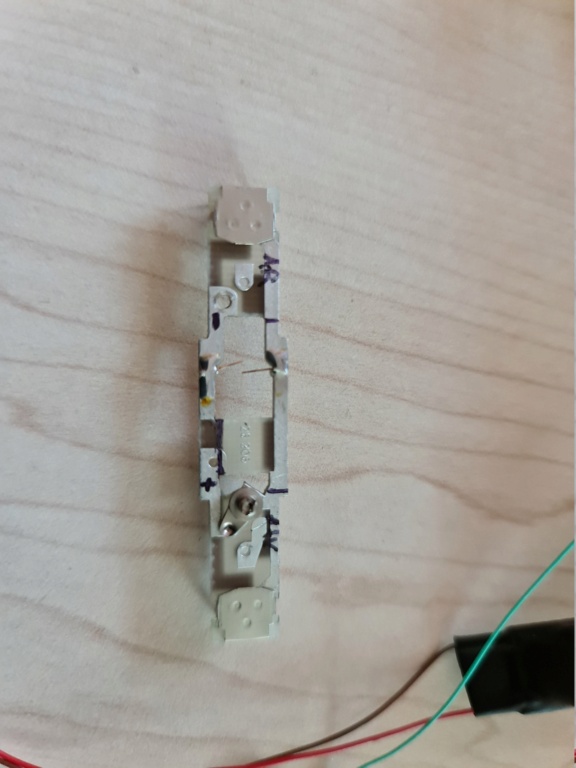

Après diverses mesure via le multimètre, et avec un pieds à coulisse on détermine l'espace nécessaire à l'installation du petit décodeur, et ses futures points de liaisons, on profite de marquer les coupes et découpe :

Digitalisation locomotive Marklin  20200915

On se prends un petit café, car jusqu'à maintenant, on à juste marqué au stabilo dans sa locomotive......, pour la suite faudra un peu de courage, car le retour en arrière ne seras pas possible......

....

On reprends un café..... car faut se l'avouer, on aime pas trop découper ses locos........

Une fois le courage obtenu (ou l’impatience de voir si cela fonctionne) on sort le Dremel, on bloque sa respiration, et on se lance en fraisant les pistes pour les isoler selon notre marquage préalable, on disque la carte pour obtenir la place nécessaire au décodeur, si tout vas bien, on peux respirer, si on a trop fraiser ou trop découper, ben c'est trop tard......

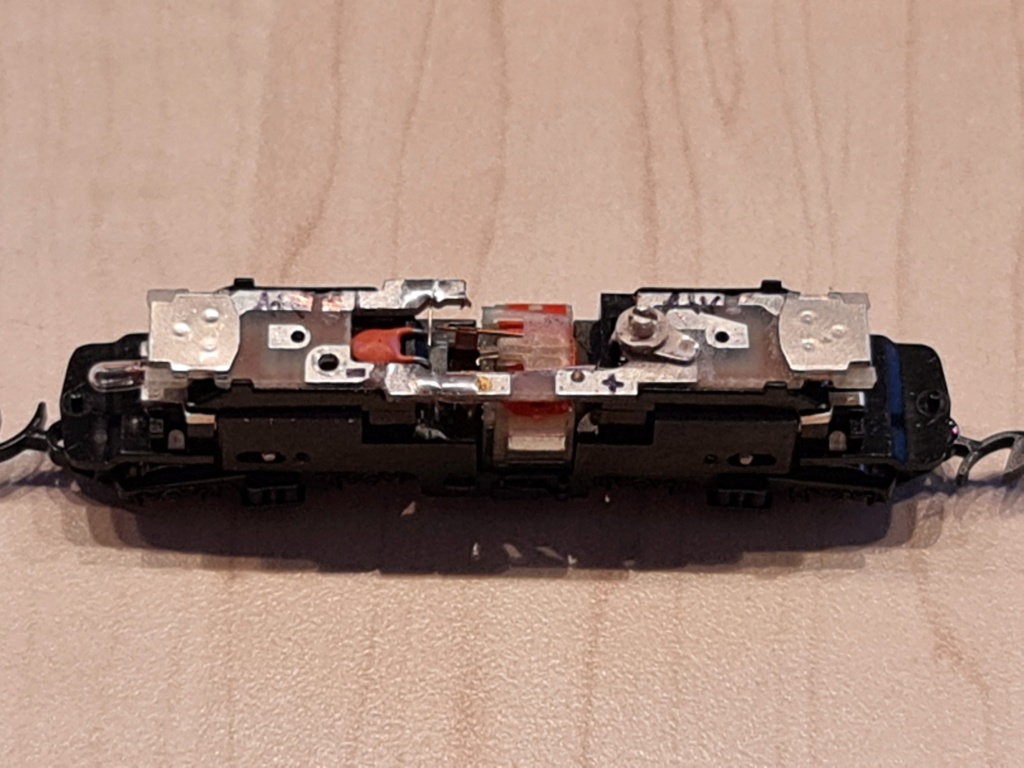

On présente sur la locomotive pour voir ce que cela donne :

Digitalisation locomotive Marklin  20200913

On prends le temps d'étamer les pistes pour faire les futurs points de liaisons, on présente le décodeur, on raccourcis les fils pour faire correspondre avec leur points, et on soude les artères, eux non pardon, les fils.......

Digitalisation locomotive Marklin  20200916

On place le décodeur proprement dans la cage découpée pour lui, on le fixe au moyen d'un petit bout de double face fin.

et enfin, on remets le dessus de la loco délicatement pour la réveiller sur le circuits digital et tester si tout est ok.

Digitalisation locomotive Marklin  20200917

Voilà j’espère avoir pu donner envie à un débutant comme moi de se lancer, ce n'est pas si sorcier que cela.

Je préfère souligner d'ors et déjà ici, que je ne suis responsable en aucune manière des modifications que vous ferez à la suite de ce poste sur votre matériel......

Je ne pourrais également en aucun cas garantir que ma modification est juste et que c'est comme cela qu'il faut faire.

La seule chose que je peux dire, c'est qu'à la suite de cette transformation, ma locomotive, roule au digital.......  Youpi!   Youpi!   Youpi!

Du coup, ma locomotive meccano, était bien destinée à être modifiée et se trouve maintenant être la first one de ma collection.......

Merci à tous de m'avoir lu jusqu'ici, n'hésitez pas à commenter pour me signaler les erreurs que j'ai vraisemblablement commise, afin que je puisse corriger mon post pour les personnes qui souhaiterai se lancer là-dedans.
cedricscha
cedricscha
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 10
Date d'inscription : 31/08/2020
Age : 37
Localisation : Genève / Suisse

http://easypyro.ch

ZFRANK aime ce message

Revenir en haut Aller en bas

Digitalisation locomotive Marklin  Empty Re: Digitalisation locomotive Marklin

Message par Zébu le Mar 15 Sep 2020 - 22:45

Je ne vois pas d'erreur.
Bien vu, mon p'tit gars.
Et bienvenue dans le Z digital.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 508
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Digitalisation locomotive Marklin  Empty Re: Digitalisation locomotive Marklin

Message par cedricscha le Mer 16 Sep 2020 - 7:08

Zébu a écrit:Je ne vois pas d'erreur.
Bien vu, mon p'tit gars.
Et bienvenue dans le Z digital.

Merci pour ta confirmation.

Et merci pour ton accueil.

à bientôt
cedricscha
cedricscha
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 10
Date d'inscription : 31/08/2020
Age : 37
Localisation : Genève / Suisse

http://easypyro.ch

Revenir en haut Aller en bas

Digitalisation locomotive Marklin  Empty Re: Digitalisation locomotive Marklin

Message par colonel83F le Mer 16 Sep 2020 - 14:04

Moi, c'est pas du café qu'il m'aurait allumais du rhum.
Oups, mais après, je n'y vois plus trop net....

colonel83F
chef de dépôt
chef de dépôt

Messages : 149
Date d'inscription : 19/10/2018
Age : 65
Localisation : La Motte en Provence

Revenir en haut Aller en bas

Digitalisation locomotive Marklin  Empty Re: Digitalisation locomotive Marklin

Message par cedricscha le Mer 16 Sep 2020 - 16:44

colonel83F a écrit:Moi, c'est pas du café qu'il m'aurait allumais du rhum.
Oups, mais après, je n'y vois plus trop net....

J'y ai pensé, mais c'est le meilleures moyen de rester sur la terrasse à boire un verre plutôt que découper sa loco Very Happy
cedricscha
cedricscha
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 10
Date d'inscription : 31/08/2020
Age : 37
Localisation : Genève / Suisse

http://easypyro.ch

Revenir en haut Aller en bas

Digitalisation locomotive Marklin  Empty Re: Digitalisation locomotive Marklin

Message par Zébu le Mer 16 Sep 2020 - 17:13

Moi, ce serait du Perrier ! (Calva très très fermier de l'arrière-pays mis en bouteille dans celle-là car c'est la seule qui résiste !!!! )
Du brutal !
Et il y a de la pomme !  Twisted Evil
Youpi!

Zébu qui se marre car il digitalise une BB67001 en O et il n'y a guère de place. Evil or Very Mad
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 508
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Digitalisation locomotive Marklin  Empty Re: Digitalisation locomotive Marklin

Message par PAPY BOUBOU le Mer 16 Sep 2020 - 19:50

Pfffffffffffffffffffffffffffff, et tout cela en portant un masque chirurgicale car son port est obligatoire dans le bloc !

Bravo à toi Cedricscha,
Travail impossible pour moi car avec ma 'vue de taupe' je crois qu'il y aurait eu un véritable massacre de la loco . . .
Maintenant, tes 2 tasses de café . . . déca ?   Pour te donner du courage ?   Oh de l'inconscience ?  Aller savoir !  !
Mais il fallait rester calme et avoir la main précise et non-tremblante ! !  !

Châpeau bas et là dessus je m'en vais prendre à ta santé et celle de ta belle loco . .
non pas du rhum, ni du calva, mais un délicieux et véritable limoncello . . .   Salute.
& Ciao.
PAPY BOUBOU
PAPY BOUBOU
tortillard toutes gares
tortillard toutes gares

Messages : 284
Date d'inscription : 15/01/2020
Age : 67
Localisation : F 30190 La Calmette

Revenir en haut Aller en bas

Digitalisation locomotive Marklin  Empty Re: Digitalisation locomotive Marklin

Message par Papa Schultz le Mer 16 Sep 2020 - 21:06

Si je devais faire la découpe de la loco, il faut que je choisisse un jour ou la maladie de Parkinson est absente et la dance de st guy aussi.
Papa Schultz
Papa Schultz
chef de dépôt
chef de dépôt

Messages : 105
Date d'inscription : 12/08/2020
Age : 60
Localisation : PACA

Revenir en haut Aller en bas

Digitalisation locomotive Marklin  Empty Re: Digitalisation locomotive Marklin

Message par Zébu le Mer 16 Sep 2020 - 21:26

Mais non. Dans les bricos, ils vendent ce qu'ils appellent des lunettes de lecture. Grossissantes, elles sont très légères.
Moins encombrantes que les lunettes-loupe. Et puis, pour les découpes, c'est @lain qui m'a montré la voie. Mon épouse et un ami se demandent toujours comment je fais avec mes grosses papattes !
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 508
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Digitalisation locomotive Marklin  Empty Re: Digitalisation locomotive Marklin

Message par oursmalemplume52 le Jeu 17 Sep 2020 - 9:31

[quote="Zébu"]Moi, ce serait du Perrier ! (Calva très très fermier de l'arrière-pays mis en bouteille dans celle-là car c'est la seule qui résiste !!!! )
Du brutal !
Et il y a de la pomme !  Twisted Evil
Youpi!

J'ai connus une Polonaise qui en prenait pour son petit déjeuner Twisted Evil

_________________
Chez tout homme, il y a le désir d' avoir un petit train !
oursmalemplume52
oursmalemplume52
mécanicien loco diesel
mécanicien loco diesel

Messages : 1322
Date d'inscription : 04/12/2009
Age : 68
Localisation : Hannut petite ville de province francophone Belge

Revenir en haut Aller en bas

Digitalisation locomotive Marklin  Empty Re: Digitalisation locomotive Marklin

Message par Zébu le Jeu 17 Sep 2020 - 9:32

Lulu la nantaise ?
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 508
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Digitalisation locomotive Marklin  Empty Re: Digitalisation locomotive Marklin

Message par oursmalemplume52 le Jeu 17 Sep 2020 - 9:37

Sans oublié Dédé de Montréal , un fondu qui travaillait à la dynamite bom

_________________
Chez tout homme, il y a le désir d' avoir un petit train !
oursmalemplume52
oursmalemplume52
mécanicien loco diesel
mécanicien loco diesel

Messages : 1322
Date d'inscription : 04/12/2009
Age : 68
Localisation : Hannut petite ville de province francophone Belge

Revenir en haut Aller en bas

Digitalisation locomotive Marklin  Empty Re: Digitalisation locomotive Marklin

Message par Zébu le Jeu 17 Sep 2020 - 12:13

T'as oublié Lucien le cheval !  Ca ne nous rajeunit pas.  Hier, à la téloche, ils passaient 100.000 dollars au soleil.  Toute une époque de répliques cultes. Avec les barbouzes, la série des "Gorille" avec P. Meurice et bien d'autres.
Bon, j'arrête de polluer le fil, les larmes aux yeux.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 508
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas
