Aiguillage 8562 et 8563 avec arduino

4 participants

Aller en bas

Aiguillage 8562 et 8563 avec arduino Empty Aiguillage 8562 et 8563 avec arduino

Message par bfremont Jeu 12 Jan 2023 - 9:54

Bonjour a tous.

Je désire piloter mes aiguillages avec les sorties numériques d'un Arduino méga.
L'Arduino piloterait un transistor pour passer le courant nécessaire.

Problème : on doit faire le contact entre le fil jaune et un des fils bleus pour déplacer l'aiguillage, ce qui fait deux transistors par aiguillage.

Quelqu'un a une idée pour en utiliser qu'un seul?

Remarque : les aiguillages sont conçus pour fonctionner à 12v. A 5 v ca ne marche pas du tout, a 10 c'est limite.


bfremont
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 52
Date d'inscription : 11/08/2022
Localisation : Belfort

Revenir en haut Aller en bas

Aiguillage 8562 et 8563 avec arduino Empty Re: Aiguillage 8562 et 8563 avec arduino

Message par Rom Ven 13 Jan 2023 - 7:47

Je rebondis sur ce sujet en lien avec le commentaire que tu as fait sur l'autre où tu parlais de relier au +12 et au -12. Tu es en alternatif? Je ne fais pas de numérique.
Je suppose que tu fais soit un transistor sur chaque bleu sinon un relais qui envoi le courant auxiliaire dans un des fils suivant le cas mais il faut peut être un transistor pour avoir la puissance pour actionner le relais. Donc soit deux transistors soit un transistor un relais.
Et le relais, monostable évidemment, permettrait de n'utiliser qu'une sortie de l'arduino.
Mais bon voilà je ne pratique pas le numérique et peut être je raconte des salades.

Rom
tortillard toutes gares
tortillard toutes gares

Messages : 298
Date d'inscription : 18/11/2021

Revenir en haut Aller en bas

Aiguillage 8562 et 8563 avec arduino Empty Re: Aiguillage 8562 et 8563 avec arduino

Message par bfremont Ven 13 Jan 2023 - 11:25

Je dois mettre un transistor pour 1 fil bleu et le jaune + commun.
J'avais fait une erreur. C'est le 0v et non le -12v.

Comme on a deux informations d/g on doit pouvoir utiliser moins de composants que 2 sorties / 2 transistors.
Le relai j'aime pas, vu la puissance ridicule mise en jeu.

Quel composant utiliser pour avoir deux sorties 12v 0.5A commandé par une entrée binaire ?





bfremont
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 52
Date d'inscription : 11/08/2022
Localisation : Belfort

Revenir en haut Aller en bas

Aiguillage 8562 et 8563 avec arduino Empty Re: Aiguillage 8562 et 8563 avec arduino

Message par Rom Ven 13 Jan 2023 - 12:09

Je dis des bêtises en plus avec un relais t'auras pas deux signaux impulsionnels

Rom
tortillard toutes gares
tortillard toutes gares

Messages : 298
Date d'inscription : 18/11/2021

Revenir en haut Aller en bas

Aiguillage 8562 et 8563 avec arduino Empty Re: Aiguillage 8562 et 8563 avec arduino

Message par Denis Zettist Lun 16 Jan 2023 - 11:40

Pour travailler avec un arduino, je te conseile ce site francophone:
www.locoduino.org

Il est très bien fait et, les explications, sont bien écrites, et, très complet

Dans la fenêtre de redherche, tape aiguillage, ensuite 'Décodeur pour aiguillage à solénoïdes sur Arduino' et, là, l'article va se faire lire;

Bonne lecture,

Denis
Denis Zettist
Denis Zettist
chef de dépôt
chef de dépôt

Messages : 230
Date d'inscription : 24/01/2018
Age : 63
Localisation : Zaventem

Revenir en haut Aller en bas

Aiguillage 8562 et 8563 avec arduino Empty Re: Aiguillage 8562 et 8563 avec arduino

Message par alfa65 Lun 2 Oct 2023 - 17:23

Bonjour

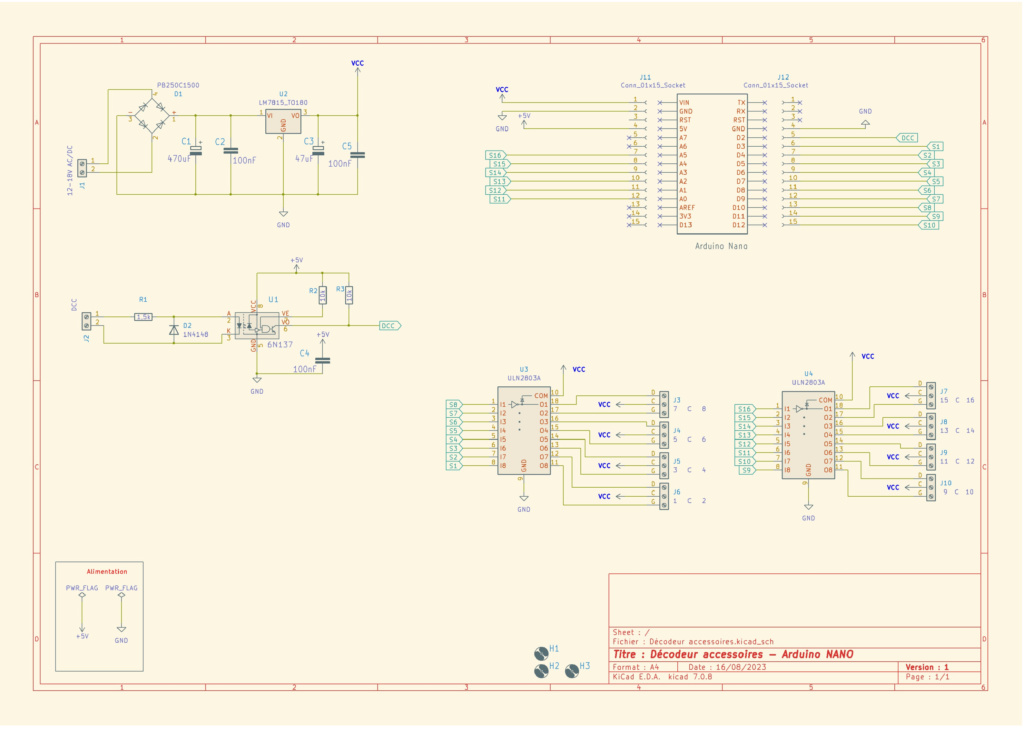

Sur la base d'un arduino Nano et du programme ARCOMORA Mardec (modifié pour pouvoir rentrer dans la mémoire du NANO), j'ai réalisé un circuit imprimé (avec KICAD). Les 16 sorties sont paramétrables via des menus et non des CV... Sorties unitaires ou doubles, permanentes ou impulsions, ... pour un coût d'environ 25€. Il me reste 5 C.I. dispos suite à ma commande chez PCB Way. Contactez-moi par mail pour avoir les fichiers KICAD et Arduino.
Aiguillage 8562 et 8563 avec arduino Dzocod11

alfa65

Messages : 4
Date d'inscription : 21/11/2021

bfremont aime ce message

Revenir en haut Aller en bas

Aiguillage 8562 et 8563 avec arduino Empty Re: Aiguillage 8562 et 8563 avec arduino

Message par alfa65 Lun 2 Oct 2023 - 17:30

En complément de mon message précédent, les images du C.I.Aiguillage 8562 et 8563 avec arduino Dzocod14
Aiguillage 8562 et 8563 avec arduino Dzocod15

alfa65

Messages : 4
Date d'inscription : 21/11/2021

bfremont aime ce message

Revenir en haut Aller en bas
