aiguillage avec led
Bonjour à tous, voila je souhaiterais mettre des leds rouge et verte sur mon tableau de commande pour connaître la position des aiguilles, qui sait comment réaliser les branchements des fils ?
merci
merci
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
patrick2- Messages : 3
Date d'inscription : 20/10/2017
Re: aiguillage avec led
Le fil bleu sur le bleu et le fil rouge sur le rouge...La 7ème Compagnie...
![Laughing](https://2img.net/i/fa/i/smiles/icon_lol.gif)
![Laughing](https://2img.net/i/fa/i/smiles/icon_lol.gif)
![Laughing](https://2img.net/i/fa/i/smiles/icon_lol.gif)
Georges- mécanicien loco diesel
- Messages : 1233
Date d'inscription : 30/09/2016
Age : 89
Localisation : Wansin (Hannut) Belgique
Re: aiguillage avec led
Georges a écrit:Le fil bleu sur le bleu et le fil rouge sur le rouge...La 7ème Compagnie...![]()
![]()
![]()
J'ai hésité à donner la même réponse...
![Laughing](https://2img.net/i/fa/i/smiles/icon_lol.gif)
Blague à part, y'a-t-il un électricien dans la salle?
![bounce](https://2img.net/i/fa/i/smiles/icon_bounce.gif)
_________________
![geek](https://2img.net/i/fa/i/smiles/icon_geek.png)
Anatole France
Re: aiguillage avec led
Ayant essayez moi-même
voici le résultat
J'ai raccordé un aiguillage
![aiguillage avec led Aiguil10](https://i.servimg.com/u/f62/18/38/91/87/aiguil10.jpg)
à un relais universel ( réf 8945 ) et celui-ci à un pupitre de commande ( réf 72720 )
j'ai ensuite raccordé le relais universel aux leds ( voir le schéma ci-dessous )
![aiguillage avec led Numyri10](https://i.servimg.com/u/f62/18/38/91/87/numyri10.jpg)

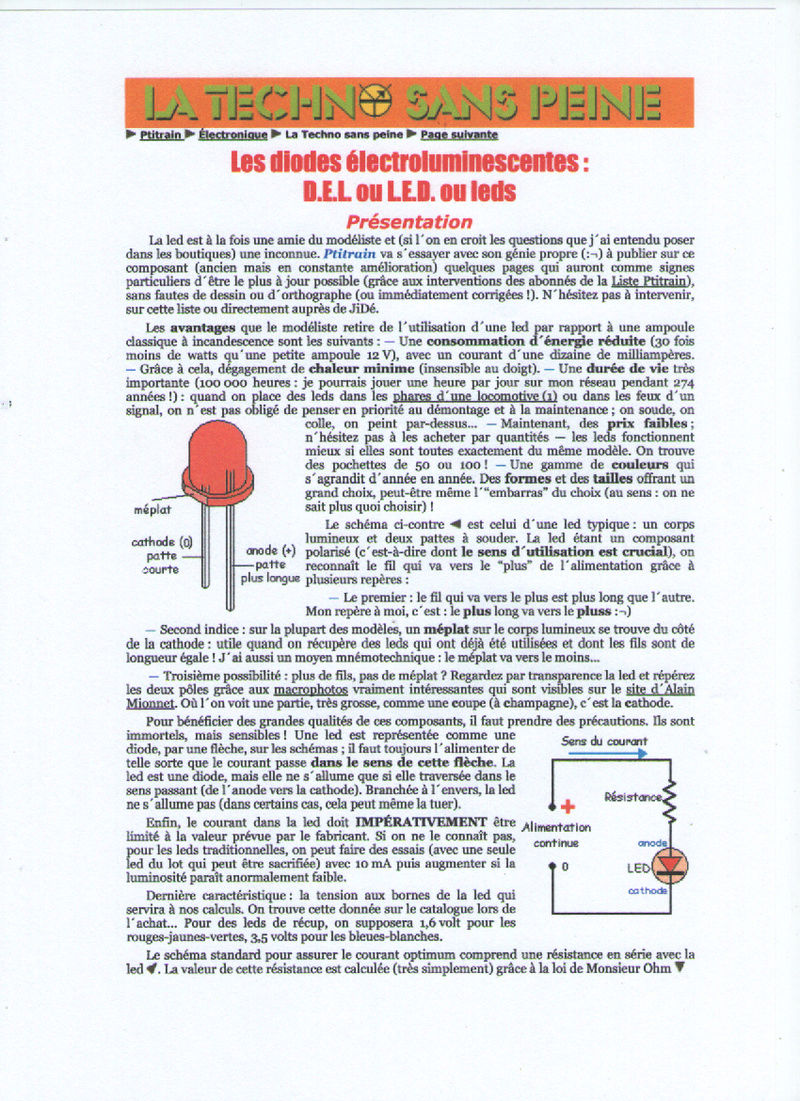

attention sur le schéma se sont deux ampoules, pour le raccordement des leds voir ci-dessous
![aiguillage avec led Aiguil11](https://i.servimg.com/u/f62/18/38/91/87/aiguil11.jpg)
![aiguillage avec led Aiguil12](https://i.servimg.com/u/f62/18/38/91/87/aiguil12.jpg)
J'espère que ça peut aider![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
![Idea](https://2img.net/i/fa/i/smiles/icon_idea.png)
![Exclamation](https://2img.net/i/fa/i/smiles/icon_exclaim.gif)
J'ai raccordé un aiguillage
![aiguillage avec led Aiguil10](https://i.servimg.com/u/f62/18/38/91/87/aiguil10.jpg)
à un relais universel ( réf 8945 ) et celui-ci à un pupitre de commande ( réf 72720 )
j'ai ensuite raccordé le relais universel aux leds ( voir le schéma ci-dessous )
![aiguillage avec led Numyri10](https://i.servimg.com/u/f62/18/38/91/87/numyri10.jpg)
![affraid](https://2img.net/i/fa/i/smiles/affraid.gif)
![Exclamation](https://2img.net/i/fa/i/smiles/icon_exclaim.gif)
![aiguillage avec led Aiguil11](https://i.servimg.com/u/f62/18/38/91/87/aiguil11.jpg)
![aiguillage avec led Aiguil12](https://i.servimg.com/u/f62/18/38/91/87/aiguil12.jpg)
J'espère que ça peut aider
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
_________________
Chez tout homme, il y a le désir d' avoir un petit train !
oursmalemplume52- mécanicien loco diesel
- Messages : 1513
Date d'inscription : 04/12/2009
Age : 71
Localisation : Hannut petite ville de province francophone Belge
Re: aiguillage avec led
Pareil ici, c'est ce que j'ai fait sur mon réseau, pour les signaux de protection des aiguilles.
Je dirai que je suis assez déçu des relais 8945, je les trouve très chers et pas si fiables que cela.
J'ai dans un coin de ma tête l'idée de tous les virer pour les remplacer par un Raspberry Pi et quelques cartes d'interface.
Mais pour l'instant, ce n'est qu'une idée, hein .... Vous me connaissez ...![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
Je dirai que je suis assez déçu des relais 8945, je les trouve très chers et pas si fiables que cela.
J'ai dans un coin de ma tête l'idée de tous les virer pour les remplacer par un Raspberry Pi et quelques cartes d'interface.
Mais pour l'instant, ce n'est qu'une idée, hein .... Vous me connaissez ...
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
honga blotz- chauffeur grande ligne
- Messages : 3375
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne
Re: aiguillage avec led
Joyeux Anniversaire @lain.
![Santé!](/users/1911/10/11/33/smiles/125041475.gif)
![Santé!](/users/1911/10/11/33/smiles/125041475.gif)
![Santé!](/users/1911/10/11/33/smiles/125041475.gif)
![Santé!](/users/1911/10/11/33/smiles/125041475.gif)
Georges- mécanicien loco diesel
- Messages : 1233
Date d'inscription : 30/09/2016
Age : 89
Localisation : Wansin (Hannut) Belgique
