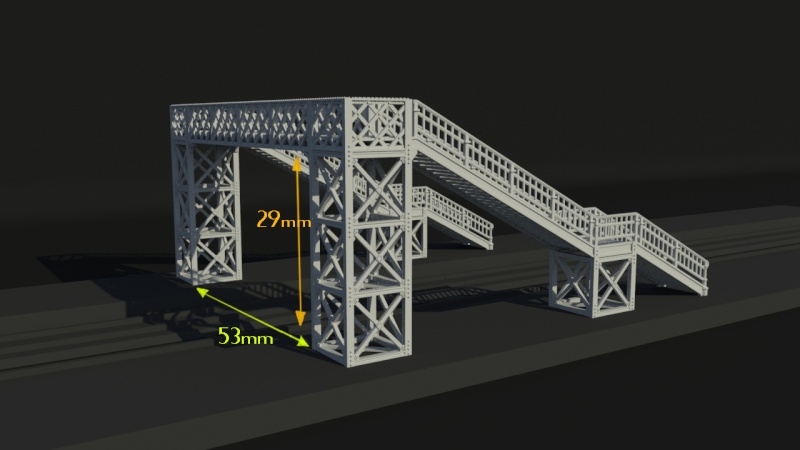

-- Mise à jour de la passerelle --

- Simplification du modèle 2 voies
- Mise aux normes MOROP
- Fini les mains courantes le long du tablier, trop fine et pas forcément pertinente.
- Pilliers renforcés --> Poutres plus épaisses et ajout de liens pour trianguler l’intérieur de la base puisque c'est à cet endroit qu'elle avait vrillé [edit] chez Lio-N.

[edit] Grand merci à Lio-N et Zeltron pour leurs retours précieux.
