Bruhat - 3D - Page 5 Empty Re: Bruhat - 3D

Message par ExLibris Mar 6 Oct 2015 - 23:56

Hey ça monte des projets par ici !
ExLibris
ExLibris
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 508
Date d'inscription : 03/12/2014
Localisation : France

https://www.shapeways.com/designer/ExLibris

Revenir en haut Aller en bas

Bruhat - 3D - Page 5 Empty Re: Bruhat - 3D

Message par Bourrac Mer 14 Oct 2015 - 21:37

ExLibris a écrit:- Extrémités de toiture revu (Un micro bout est parti sur la mienne)
Tu as changé quoi ? Question
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc

Revenir en haut Aller en bas

Bruhat - 3D - Page 5 Empty Re: Bruhat - 3D

Message par ExLibris Ven 16 Oct 2015 - 1:43

La parti qui dépasse de la toiture était une languette qui recouvrait la paroi du soufflet.
Maintenant c'est un detail qui se prend sur l'épaisseur de la toiture, la contrainte est donc moindre. Je me sens pas très claire.
Dès que j'ai accès à ma palette graphique j'esquisse une petit schéma.
ExLibris
ExLibris
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 508
Date d'inscription : 03/12/2014
Localisation : France

https://www.shapeways.com/designer/ExLibris

Revenir en haut Aller en bas

Bruhat - 3D - Page 5 Empty Re: Bruhat - 3D

Message par Bourrac Ven 16 Oct 2015 - 22:34

Effectivement j'ai du mal à voir... Neutral
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc

Revenir en haut Aller en bas

Bruhat - 3D - Page 5 Empty Re: Bruhat - 3D

Message par ExLibris Ven 16 Oct 2015 - 22:59

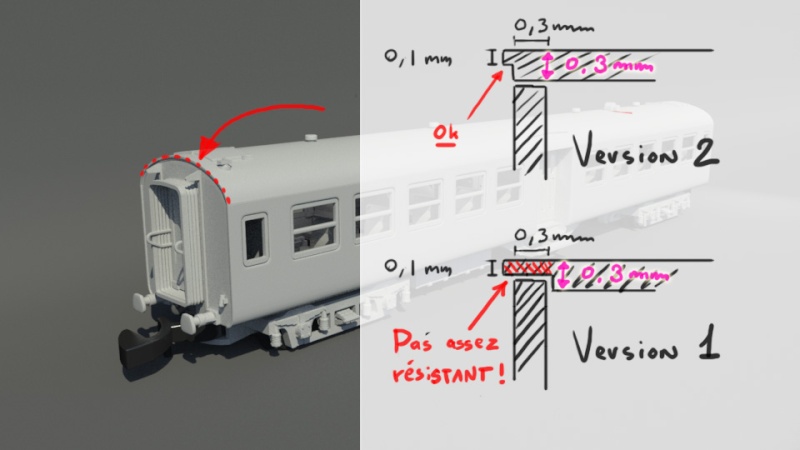

L'essentiel était de garder le détail saillant de la toiture pour immiter la "lèvre" de la tôle du toit.
