Digitalisation d'un réseau en Z

Aller en bas

Digitalisation d'un réseau en Z Empty Digitalisation d'un réseau en Z

Message par cedricscha le Lun 14 Sep - 19:50

Bonjour à tous,

Je commence par vous remercier pour le temps que vous prendrez à lire mon poste.

Actuellement je dispose d'un petit circuit en Z et d'un petit circuit en N. celui en N est digitalisé, malheureusement pas celui en Z.

Je me penche actuellement sur la digitalisation de mon circuit en Z, j'ai en effet le projet de faire un meuble contenant mon circuit et par simplicité, je souhaitait digitalisé le tout.

Le cadre est posé, reste mes questions de débutant qui arriveront au fur et à mesure de mes découvertes.

Je dispose d'une centrale ESU Command Station, qui sort un signal digital en AC, si je ne me trompe pas, d'un voltage bien supérieur à celui habituel du Z sauf erreur de ma part également.

Pourriez-vous me confirmer, les points suivants avant que je n'aie plus loin et fasse partir en fumée une de mes locomotives, un décodeur et ou ma centrale de commande....

  1. La sortie de commande des voies de la centrale ESU, doit être redressée en courant DC, via un pont de diode
  2. La tension de commande de la centrale ESU doit être abaissée à une tension de 8 à 11 Vvia quelques diodes mise en série ?
  3. un décodeur ESU LockPilot Micro peut être alimenté en DC


Je vous remercie d'ors et déjà pour vos futures réponses et/ou pistes de reflexion.

Au plaisir de vous lire



cedricscha
cedricscha
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 10
Date d'inscription : 31/08/2020
Age : 37
Localisation : Genève / Suisse

http://easypyro.ch

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par Zébu le Lun 14 Sep - 20:45

Tout d'abord, bienvenue ici.
Pour le digital tu peux utiliser ta command station mais en mettant des diodes en série pour ne pas dépasser 10, 10.5 volt sinon les locos partent en fumée. J'ai commencé avec une centrale CTE mais elle n'existe plus actuellement. Je pouvais régler la tension de sortie grâce à un bouton. Puis j'ai acheté une Easy Control de Tams et j'avais quelques diodes pour abaisser la tension. Ensuite une multimaus dont la tension est plus importante avec le transfo fourni, une MS2. Bref, je viens d'acheter un DSR de AMW, ce truc permet de régler la sortie stabilisée avec n’importe quelle tension au départ. Le DCC est du faux alternatif. Mais ce n'est pas du DC. On peut piloter certains décodeurs avec du DC mais ce n'est pas très recommandable.
Voilà un début de réponse.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 508
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par cedricscha le Lun 14 Sep - 20:56

Salut Zébu, je te remercie pour ton accueil et ta réponse.

Si je lit bien ton poste, j'en conclu, que je n'ai pas besoin de redresser ma sortie de ma Esu command Station et peut l'utiliser en direct sur mes voie, j'ai juste à abaisser la tension via un chapelet de diode en série pour atteindre 10.5 volt maximum. et cela fonctionnera sur le Z?
cedricscha
cedricscha
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 10
Date d'inscription : 31/08/2020
Age : 37
Localisation : Genève / Suisse

http://easypyro.ch

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par Zébu le Lun 14 Sep - 21:04

Vi !
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 508
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par cedricscha le Lun 14 Sep - 21:26

Je te remercie pour ta réponse et ta dispo.
cedricscha
cedricscha
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 10
Date d'inscription : 31/08/2020
Age : 37
Localisation : Genève / Suisse

http://easypyro.ch

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par domi le Mar 15 Sep - 15:35

Euh, les gars, achtung, si je puis me permettre. Notre nouvel ami ne nous a pas précisé quelles locos il compte modifier et faire rouler en DCC.

Quelques rappels de tension maxi admissible aux bornes des moteurs locos Z :
-F7 Micro-Trains : 8 volts.
-Locos Micro-Trains apparues en 2005 et après (GP35, GP9, SD40-2) : 9 volts.
-Locos AZL 1ère et 2e génération : 10 volts.
-Locos Marklin (Là, ne connaissant pas ces dernières, je parle sous couvert de votre contrôle) : 10 volts.
-Locos AZL de dernière génération : 12 volts.

Je ne connais pas le système DCC en pratique, je suis encore en analogique même si je pense au digital pour le futur, mais il faudra garder en mémoire les valeurs ci-dessus si on ne veut pas devenir expert en BBQ et signaux de fumée. Wink

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3650
Date d'inscription : 01/12/2009
Age : 56
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par Zébu le Mar 15 Sep - 16:56

Et tu crois que les MT de 8 ou 9V ne supporterait pas 10V ? Je n'en sais rien, je pose the question.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 508
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par cedricscha le Mar 15 Sep - 16:57

domi a écrit:Euh, les gars, achtung, si je puis me permettre. Notre nouvel ami ne nous a pas précisé quelles locos il compte modifier et faire rouler en DCC.

Quelques rappels de tension maxi admissible aux bornes des moteurs locos Z :
-F7 Micro-Trains : 8 volts.
-Locos Micro-Trains apparues en 2005 et après (GP35, GP9, SD40-2) : 9 volts.
-Locos AZL 1ère et 2e génération : 10 volts.
-Locos Marklin (Là, ne connaissant pas ces dernières, je parle sous couvert de votre contrôle) : 10 volts.
-Locos AZL de dernière génération : 12 volts.

Je ne connais pas le système DCC en pratique, je suis encore en analogique même si je pense au digital pour le futur, mais il faudra garder en mémoire les valeurs ci-dessus si on ne veut pas devenir expert en BBQ et signaux de fumée. Wink

Domi

Pardon effectivement j'avais omis de parler de mes loco.

Pour le moment uniquement du Marklin, mais je me note dans un coin tes tensions annoncées, cela peux toujours être utile.

Merci pour ta participation
cedricscha
cedricscha
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 10
Date d'inscription : 31/08/2020
Age : 37
Localisation : Genève / Suisse

http://easypyro.ch

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par cedricscha le Mar 15 Sep - 17:02

Tiens d'ailleurs avant de faire une conner...,

L'assemblage de diode, je dois le faire tête bêche ? ou dans un seul sens ?

Merci pour vos précisions.
cedricscha
cedricscha
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 10
Date d'inscription : 31/08/2020
Age : 37
Localisation : Genève / Suisse

http://easypyro.ch

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par domi le Mar 15 Sep - 17:41

Zébu a écrit:Et tu crois que les MT de 8 ou 9V ne supporterait pas 10V ?  Je n'en sais rien, je pose the question.

Je n'en sais rien. Et dans le doute, je préfère ne pas jouer au c... Rolling Eyes

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3650
Date d'inscription : 01/12/2009
Age : 56
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par Zébu le Mar 15 Sep - 19:59

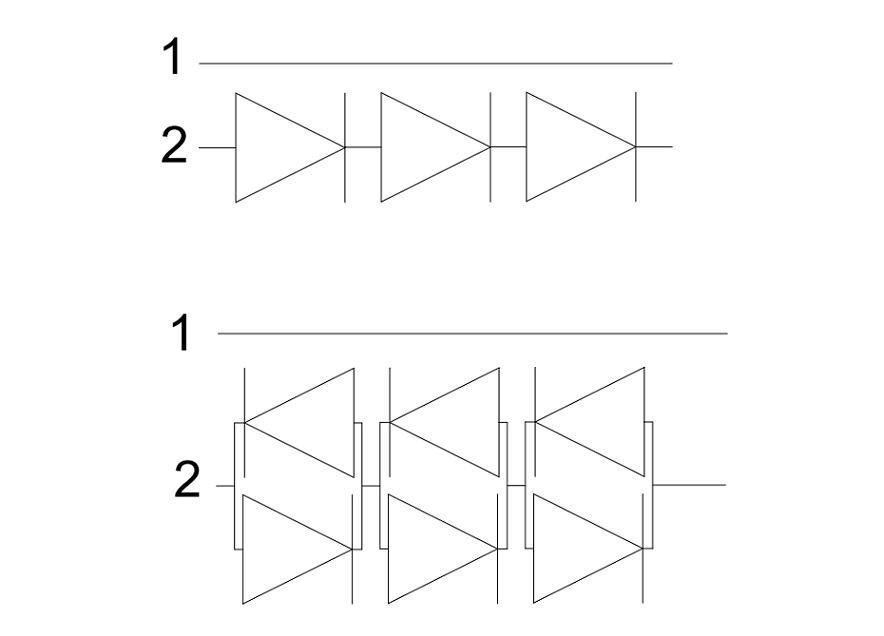

Les diodes se mettent en série.  Tête bêche, oui mais deux par deux et chaque groupe se met en série.  Mais il en faut le double.
Concernant le voltage, Domi, au début de mes essais, je ne descendais pas en dessous de 11.4V.  La seule loco qui m'a lâché est la petite 030.  Elle a chauffé et le décodeur à rendu l’âme, pas le moteur.
Un petit croquis pour que ça ne prête pas à confusion :
Digitalisation d'un réseau en Z Diodes10

Je les avais dissimulées dans un boitier de raccordement téléphonique :
Digitalisation d'un réseau en Z Diode10
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 508
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par cedricscha le Mar 15 Sep - 21:14

Zébu a écrit:Les diodes se mettent en série.  Tête bêche, oui mais deux par deux et chaque groupe se met en série.  Mais il en faut le double.
Concernant le voltage, Domi, au début de mes essais, je ne descendais pas en dessous de 11.4V.  La seule loco qui m'a lâché est la petite 030.  Elle a chauffé et le décodeur à rendu l’âme, pas le moteur.
Un petit croquis pour que ça ne prête pas à confusion :
Digitalisation d'un réseau en Z Diodes10

Je les avais dissimulées dans un boitier de raccordement téléphonique :
Digitalisation d'un réseau en Z Diode10

Et bien c'est nikel.

Grâce a ta réponse j'y ai été le coeur presque leger...... j'ai quand même retenu ma respiration quand j'ai branché le tout.....

Si cela peut dépanner quelqu'un, j'ai procédez ainsi pour mes tests :
Digitalisation d'un réseau en Z 20200910

Fonctionnel et rien n'a fumé..... Youpi!
cedricscha
cedricscha
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 10
Date d'inscription : 31/08/2020
Age : 37
Localisation : Genève / Suisse

http://easypyro.ch

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par Zébu le Mar 15 Sep - 22:41

Un fameux paquet.
Si ça fonctionne, c'est nickel et je suis content pour toi
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 508
Date d'inscription : 23/04/2020
Age : 62
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://www.z-amateur.net

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par Papa Schultz le Mar 15 Sep - 22:48

Et be, cedricscha, 10 diodes ça fait beaucoup.
Papa Schultz
Papa Schultz
chef de dépôt
chef de dépôt

Messages : 105
Date d'inscription : 12/08/2020
Age : 60
Localisation : PACA

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par cedricscha le Mer 16 Sep - 7:07

Effectivement, cela fais un joli paquet,

Mais selon mon multimètre, c'est ce qu'il faut pour abaisser la tension de voie à 10.3 V

J'affinerai ma platine de test, au fur et à mesure de mes tests, je dois commander d'autres diode, car celle-ci n'accepte que 1a, ce qui ne convient pas à la centrale.

Dans tous les cas, merci pour vos remarques
cedricscha
cedricscha
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 10
Date d'inscription : 31/08/2020
Age : 37
Localisation : Genève / Suisse

http://easypyro.ch

Revenir en haut Aller en bas

Digitalisation d'un réseau en Z Empty Re: Digitalisation d'un réseau en Z

Message par Zébu le Mer 16 Sep - 9:23

Avec une Multimaus et le transfo d'origine, c'est ce qu'il faudrait.
J'ai opté pour le DSR qui me met la tension à 10V au départ de n'importe quelle centrale.
