Mon réseau en construction Empty Mon réseau en construction

Message par Cht1422 Dim 27 Sep 2020 - 16:44

Mon réseau en construction Img_9714
Mon réseau en construction Img_9713
Mon réseau en construction Img_9715
En profitant dus mauvais temps, voici quelques photos de la partie inférieure de mon futur réseau.
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Zébu Dim 27 Sep 2020 - 18:03

Jolie menuiserie.
Mais je ne suis pas partisan des aiguilles (véritables noeuds de problèmes) au milieu.  Comment y parvenir en cas de souci ou de nettoyage ?
Si c'est prévu alors pas de souci.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Cht1422 Lun 28 Sep 2020 - 18:15

Merci Zébu pour cette remarque. Pour les aiguilles de bord, j'ai prévu un accès latéral et par le haut qui sera la zone de la gare principale. Pour celle du milieu, je vais créer une trappe. Comme le circuit est prévu dans un seul sens, l'aiguille concernée est neuve et si elle tombe en panne, je verrai les solutions qui s'offrent à moi.
Comme c'est mon premier réseau depuis 35 ans, je suis presque certain de le refaire à terme... Mais j'ai le temps et dans quelques mois, j'en aurai beaucoup à disposition.
La maquette fait 1500 sur 900 et le développement du réseau supérieur fait 19 mètres... pour le moment. Je dois créer de nombreuses rampes pour permettre les croisements avec les voies inférieures et je ne veux pas dépasser les 1.5% de pente. La calculette chauffe.

Merci pour les conseils.
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par domi Lun 28 Sep 2020 - 19:21

Tu n'as pas encore de plan détaillé du réseau au stade de la construction (et notamment celle de la menuiserie) ?

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3777
Date d'inscription : 01/12/2009
Age : 56
Localisation : Ile de France, Morvan

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Cht1422 Lun 28 Sep 2020 - 19:55

Si, j'ai fait mes plans sur Raily mais je reconnais que j'ai fait plusieurs variantes pour vérifier les niveaux de croisement des différentes voies. Pour la suite, je vais construire la voie principale qui devra monter à env +100 mm, soit 6650 mm pour respecter env. la pente de 1.5% que je me suis fixée. J'adapterai ensuite les voies de manoeuvre avec ce qui restera. Quand à la menuiserie, je travaille sur la base des cadres de 300/300 pour m'appuyer comme fondation. (Baguettes de 10/10 comme piliers et panneaux de peuplier 4 mm pour les plans de voie. Contreventements improvisés pour la statique, j'ai aussi du 28/28 pour les renforts. Je dois encore renforcer le dessous avec 4 cornières.)
Avant, je dois encore finaliser mon choix de commande digitale et préparer les cantons pour que les trains puissent circuler correctement. Je me donne de 6 mois à une année pour faire la voie principale et que cela fonctionne au mieux. Après, il sera temps de penser aux décors, même si les grandes lignes sont claires.
Gros détail à régler: La digitalisation des locomotives et là, c'est pas gagné: actuellement, je touche pas le puck... et même les embiellages sont encore mon cauchemar.
J'aime bien mettre la barre assez haute.
Tous vos conseils, remarques et autres sont les bienvenus.
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

domi aime ce message

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Zébu Lun 28 Sep 2020 - 20:15

Pour la digitalisation des locos, vu que tu es suisse, ça vaudrait peut-être le coup de demander à Ant-One.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Cht1422 Mar 29 Sep 2020 - 21:11

J’ai contact avec Antoine et avec Alain S. Je suis en de bonnes mains !
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Zébu Mar 29 Sep 2020 - 22:24

Et bien voilà une bonne chose de faite.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Cht1422 Jeu 19 Nov 2020 - 18:55

Hello tous,
Mon projet n'a pas beaucoup avancé... Mon choix de passer en digital n'est pas le chemin le plus facile. Pas un mètre de voie posée depuis la fin septembre. Tâtonner, installer, acheter, démonter, re, re, re... Plus des problèmes avec un module RS-8 de LDT, l'aide du forum de TC, un petit virus, etc.
Les documentations de mes achats font 4 cm d'épaisseur en recto-verso, faut des bonnes lunettes et un budget conséquent !
Finalement, je vois une (toute) petite lumière au bout du tunnel de base du Gotthard...
J'attends encore les références de peinture pour la voie (sur un autre fil) et je pourrai peut-être bientôt montrer un début de commencement de quelque chose.
Il y a un mot qui ne fait pas partie de mon vocabulaire: Découragement !
A+les Z
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

manuf71 aime ce message

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Cht1422 Mar 24 Nov 2020 - 18:28

Cela avance doucement...

Mon réseau en construction Img_9911
Mon réseau en construction Img_9910
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Zébu Mar 24 Nov 2020 - 22:47

Courage !
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Denis Zettist Mer 25 Nov 2020 - 12:43

C'est bien connu, qui van piano, va sano!

Moi, c'est d'arriver à bien mettre en place mes voies de la gare de Zavelsteen. J'ai un souci avec la longueur des voies et l'angle. Rien de bien grave, je vais y arriver, en utilisant de la voie flexible ou extensible, bien sur!

Denis Zettist
Denis Zettist
chef de dépôt
chef de dépôt

Messages : 134
Date d'inscription : 24/01/2018
Age : 60
Localisation : Zaventem

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Ant-One Jeu 26 Nov 2020 - 11:13

Très joli réseau, tu vas pouvoir te régaler!

Je n'ai pas oublié concernant la pose des décodeurs, mais avec ma formation actuelles et les examens chaque semaine je n'ai vraiment pas le temps. Mais promis, dès que la situation se stabilisera au niveau professionnel je ne manquerai pas d'organiser notre atelier électronique.
Ant-One
Ant-One
chef de dépôt
chef de dépôt

Messages : 217
Date d'inscription : 01/01/2016
Age : 37
Localisation : Neuchâtel

http://www.antoine-gobat.com

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Cht1422 Mar 1 Déc 2020 - 19:04

Hello,
Je dois encore faire des efforts avec les fientes de pigeons et la peinture des rails...Mon réseau en construction Img_9912
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

domi aime ce message

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Zébu Mar 1 Déc 2020 - 22:58

Tu pousses (hum) le détail un peu loin.
Laughing
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Cht1422 Mer 6 Jan 2021 - 10:55

J'ai profité des vacances pour bosser un peu. J'arrive presque au bout du circuit de voies. J'aurais mieux fait de me concentrer à fond là-dessus au lieu de passer des heures dans la documentation de TC qui est aussi indigeste que la lecture du bulletin officiel ou du code du travail, français bien entendu !
J'ai eu un problème de voies au niveau inférieur. Heureusement que j'avais prévu le coup en vissant le panneau de la gare principale pour pouvoir le démonter plus ou moins facilement. Deux heures de boulot, c'est acceptable.
Quelques petites photos de l'état actuel.Mon réseau en construction Img_9914
Mon réseau en construction Img_9913
Mon réseau en construction Img_0010
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Zébu Mer 6 Jan 2021 - 13:22

Attention à tes fils volants, tu risquerais de ne plus savoir à quoi ils servent.  Sinon c'est une belle menuiserie et tu as prévu le comment de tes interventions.
Bon, je retourne à mes peinturlurages ! Rolling Eyes
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par ptitrainrouge Mer 6 Jan 2021 - 19:18

c'est très impressionnant.
ce sont des modules de détection que l'on voit sous les voies dans la première photo ?
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 613
Date d'inscription : 22/09/2018
Age : 56

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Cht1422 Mer 6 Jan 2021 - 21:14

Hello tous,
C'est vrai, j'avoue, j'ai merdé un moment avec mes fils... J = rouge, K= brun, c'était parfait. Jusqu'au moment où, presque à la toute fin de mon réseau, M. Lenz m'affichait... "ETEINT", en clair cours jus. Et pourtant, j'en ai passé des heures à vérifier, à contrôler, etc.
Un seul petit rien de rien du tout (mon côté poétique !) m'a fait voir la droite à gauche et la gauche à droite... et M. Lenz continuait de me dire sur la commande LH 101... "ETEINT".
... Mon cher Zébu, la photo est trompeuse et maintenant, les fils sont comme une compagnie de grenadiers suisses, indescriptible mais in ordung comme disent les suisses allemands.
Cher ptirainrouge, à ta question, la réponse est oui. J'ai trois modules RS8 en rétrosignalisation, 24 cantons, cinq LS 150 pour les aiguillages et les accessoires, commandés par une Lenz LZV 200 et TC (Train Controller, Silver V9). J'ai plusieurs locomotives digitalisées incroyables qui me procurent un plaisir extraordinaire, j'ai bossé comme un fou depuis quatre mois, rien ne fonctionne comme j'en ai envie, mais je suis certain de trois choses:
1. Je vais y arriver
2. Dans une année, mon réseau fonctionnera comme je le souhaite
3. Je ne suis pas sur des chiffres un et deux ci-dessus...

Peu importe, j'ai mis presque quarante ans (40!!!) à me relancer dans un tel projet et quel que soit le résultat à la fin, mon plaisir est indestructible.

Bien à vous,
Charles
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Cht1422 Dim 17 Jan 2021 - 12:23

Quelques nouvelles du front.
Après 5 mois d'efforts, un début de réseau se dessine. Entre les premiers croquis, les premiers plans et l'adaptation sur place, pas mal de changements. A part le petit secteur marchandise de la gare principale, les voies sont posées, sur 4 niveaux.
Les 24 cantons, tous les LS 150, fonctionnent avec la commande digitale et aussi sur le PC.
Il faut faire encore quelques finitions de la voie, vérifier l'alimentation, mais globalement cela fonctionne correctement.
Après, ce sera les réglages de Traincontroller et commencer les décors.
Quoique ! Je me demande si je ne vais pas tout démonter à peine terminé le réseau pour le modifier complètement sur la même structure et faire un réseau plus parade. On verra !Mon réseau en construction Img_0017
Mon réseau en construction Img_0019

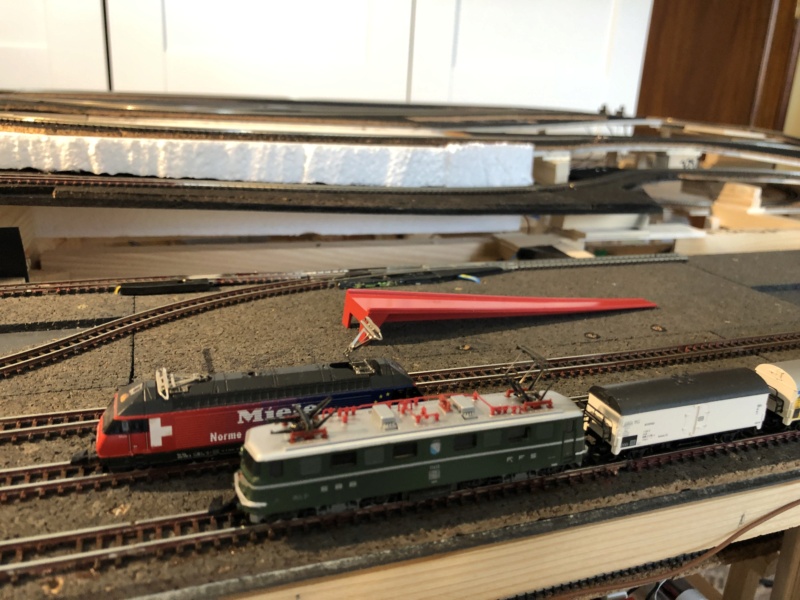

Mon réseau en construction Img_0018
Mon réseau en construction Img_0020
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Zébu Dim 17 Jan 2021 - 13:36

C'est ce que je reproche au mien. Le fait de créer plusieurs niveaux amènent pas mal de difficultés pour les entretiens, nettoyages, etc...
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

Mon réseau en construction Empty STARS

Message par Cht1422 Lun 25 Jan 2021 - 16:37

Une belle brochette de stars ! mais qui ne circuleront probablement pas sur ce réseau.
La décision de démonter (ou pas) est proche
Mon réseau en construction Img_0021
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Zébu Lun 25 Jan 2021 - 16:47

Jolies, ces machines.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par ptitrainrouge Lun 25 Jan 2021 - 20:56

ha oui, le RE460 et les RE4/4 j'aime Suisse
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 613
Date d'inscription : 22/09/2018
Age : 56

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Cht1422 Sam 30 Jan 2021 - 14:34

Bonjour à tous,
J'ai décidé de démonter la plus grosse partie du réseau pour les raisons suivantes:
- Il suffit d'un rail fichu et difficile d'accès pour paralyser l'ensemble du réseau. J'ai un endroit où j'ai passé un temps fou à nettoyer, j'ai inventé un outil pour le faire, utilisé du WD 40, la gomme, même du nettoyant d'argenterie, rien à faire. Toutes les petites machines qui ont un empattement faible, même une Ae 3/6 neuve, s'arrête et paralyse tout. J'ai le même problème avec deux vapeurs digitalisées. Pour éviter cela, il faudrait rajouter des balais de contact sur les tendeurs et donc du câble, etc...
- Tout mon réseau est conçu pour utiliser Traincontroller. Mis à part que c'est un logiciel complexe, la chose très importante est la rétrosignalisation. J'ai choisi les LDT RS8 avec un seul contact par canton. Ceci implique d'avoir des profils de vitesse parfait des locomotives pour qu'elles s'arrêtent à l'endroit choisi dans le canton. Avec nos petites Z, c'est quasi mission impossible. Il faut donc absolument prévoir trois contacts par canton pour simplifier l'exploitation. (Par exemple, en fonction du nombre de machines qui circulent, la tension n'est pas la même, donc les profils de vitesse sont modifiés... Avec trois contacts, la locomotive s'arrête dans la troisième partie du canton.)
- Le dernier point qui motive ma décision c'est le but de mon réseau. Je veux quoi: Jouer au chef de gare ou regarder des magnifiques trains circuler sur une voie de parade. Une gare et une zone industrielle avec deux-trois voies sont largement suffisants. Une gare cachée avec 4-5 voies accessibles facilement à l'arrière de la maquette, dégagée par la montagne où circulera la voie de parade, excellent. Cela fera jusqu'à 10 compositions qui pourront circuler simultanément...
Enfin, j'ai du temps et j'en aurai encore bien plus dans quelques mois.
Alors au boulot !
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Zébu Sam 30 Jan 2021 - 16:58

Pourquoi ne pas essayer les REED ?
Ne pas oublier de ne pas dépasser 2.5% dans les différences de niveau. 2% est mieux.
Zébu
Zébu
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 831
Date d'inscription : 23/04/2020
Age : 63
Localisation : Dinant (Belgique, hein ! Pas la Bretagne !)

http://users.skynet.be/fa368922

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par ptitrainrouge Sam 30 Jan 2021 - 21:10

il faut savoir prendre des décisions déchirantes, avant de se lasser, pour mieu refaire.
je suivrai avec intérêt ton nouveau projet.
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 613
Date d'inscription : 22/09/2018
Age : 56

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Cht1422 Ven 19 Mar 2021 - 15:20

Quelques nouvelles du front...
J'ai démonté pratiquement tout le réseau et recommencé avec le bois, le liège utilisés. Et repris également toute l'électronique, modules de rétrosignalisation, modules de commandes d'aiguillages, etc. Ceci explique un peu le chenit.
Pour permettre l'entretien, les trois voies cachées (niveau 0) à l'arrière resteront accessibles, la partie visible du réseau ne faisant plus que 1500 par 700 mm env. Avec les deux gares construites, niveau 0 et +1, cela laissera la possibilité d'avoir jusqu'à 8 trains en automatique et quelques voies de manoeuvre et rangement. (Par automatique, cela signifie que je peux créer des trajets et les faire circuler par toutes les compositions. Train Controller (TC) se charge ensuite de faire rouler le tout sans accident. Je peux aussi faire du manuel et TC fait le gardien. C'est assez fascinant à voir et beaucoup plus efficace que les rails de commande M, les relais, dont j'ai un stock conséquent.)
Chaque canton des gares est découpé en 3 sections 1.1, 1.2, 1.3, 2.1, etc. et relié par les RS 8 et la centrale Lenz à un PC équipé de Train Controller. Les premiers essais sont positifs.

La suite: Terminé le réseau principal, la voie de parade en particulier, puis quelques voies industrielles et de garage. Ensuite, poursuivre le développement et la maîtrise de TC, enfin attaquer les décors. Si d'ici là, je ne décide pas de recommencer encore une fois.

En attendant, j'ai 4 décodeurs Velmo à installer et la RE 4/4 TEE à digitaliser avec un Lenz mini (pas de platine Velmo pour cette machine). Et ça, j'ose pas encore.
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

Revenir en haut Aller en bas

Mon réseau en construction Empty Re: Mon réseau en construction

Message par Cht1422 Ven 19 Mar 2021 - 15:23

Mon réseau en construction Img_0112
Mon réseau en construction Img_0113
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

Revenir en haut Aller en bas

Mon réseau en construction Empty Gare cachée au niveau 0 et gare supérieure au niveau +1

Message par Cht1422 Ven 19 Mar 2021 - 15:25

Mon réseau en construction Img_0115
Cht1422
Cht1422
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 81
Date d'inscription : 06/08/2020
Age : 62
Localisation : Suisse

Revenir en haut Aller en bas
