Musée du train blindé au 1/220.

[Jan Kytop]

Je profite d'une période de rangement pour vous présenter un petit musée virtuel de mes trains.

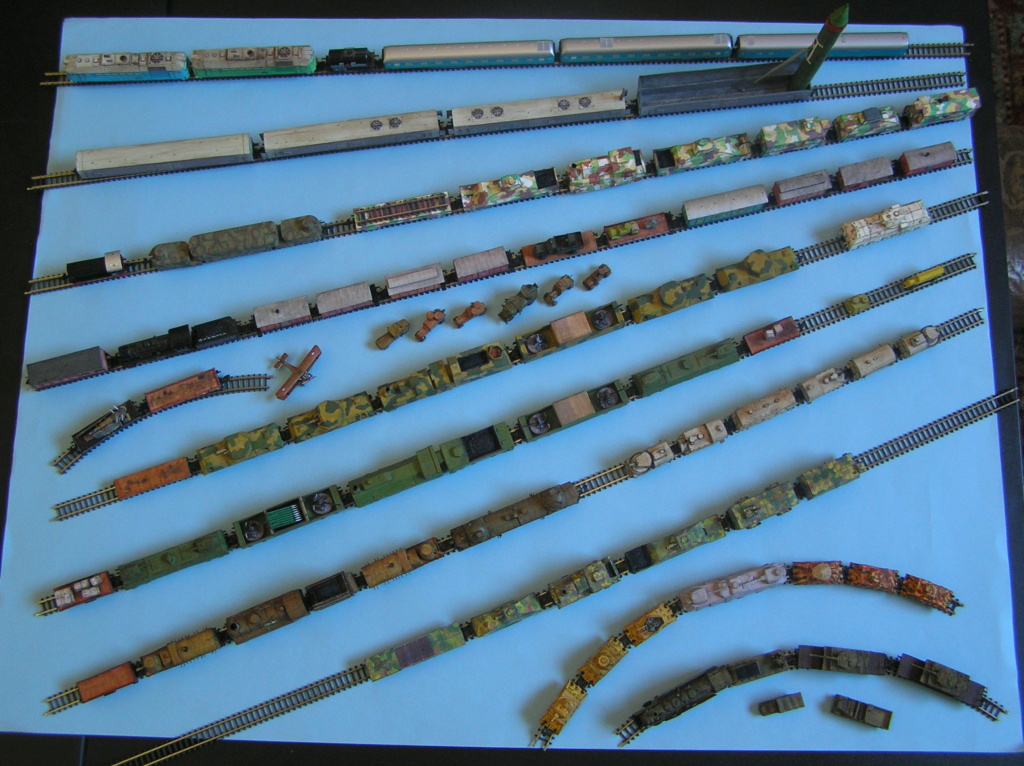

Ici, la salle du musée consacrée au trains blindés et militaires. Réalisation personnelle en papier sauf si indication contraire.

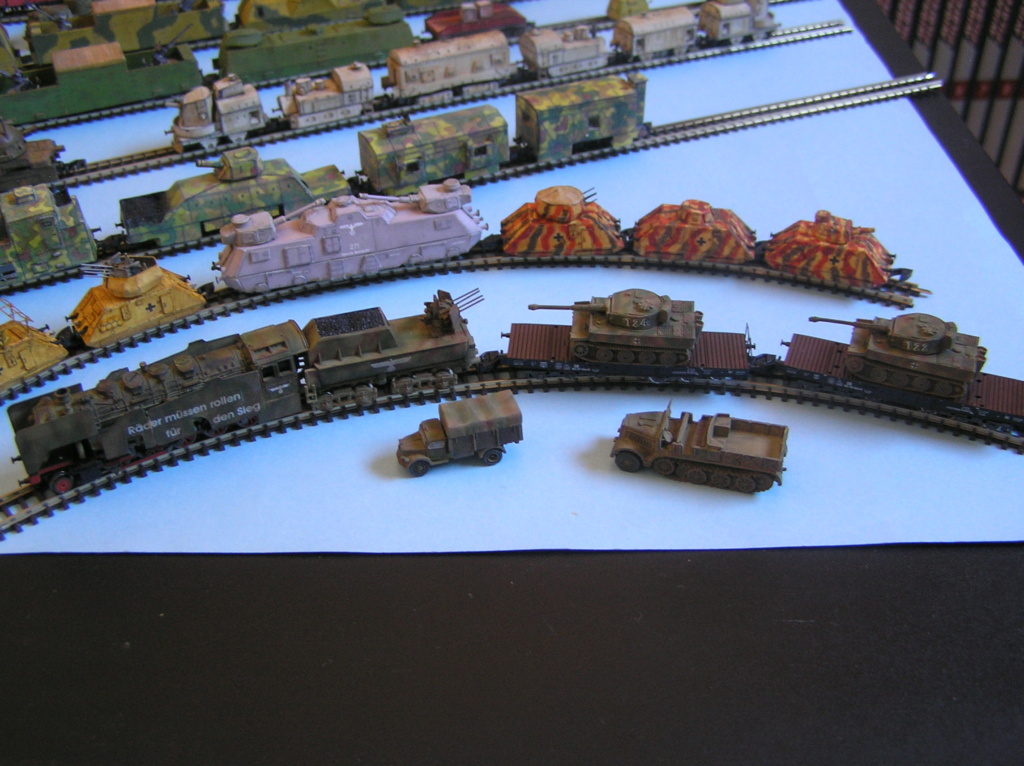

Sur la première voie, locomotive blindée allemande et wagons chargés de chars Tigres. Modèle de Z panzer.

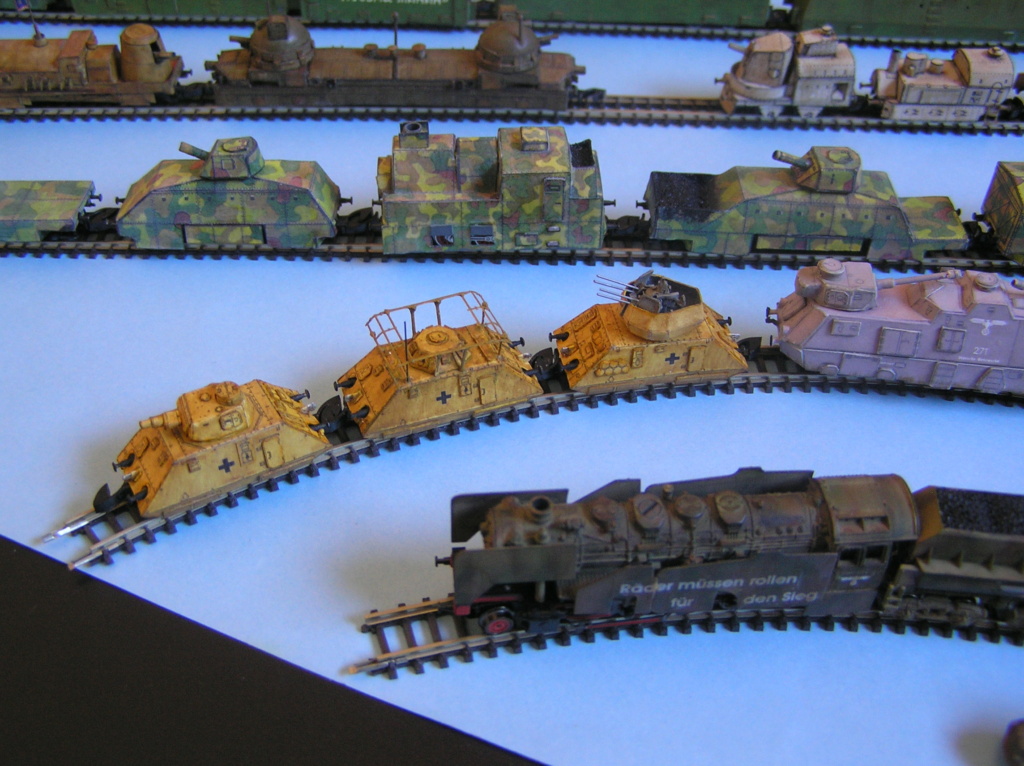

Sur la deuxième voie, train blindé allemand, seconde guerre mondiale.
Sur la troisième voie, train blindé slovaque de 1944.

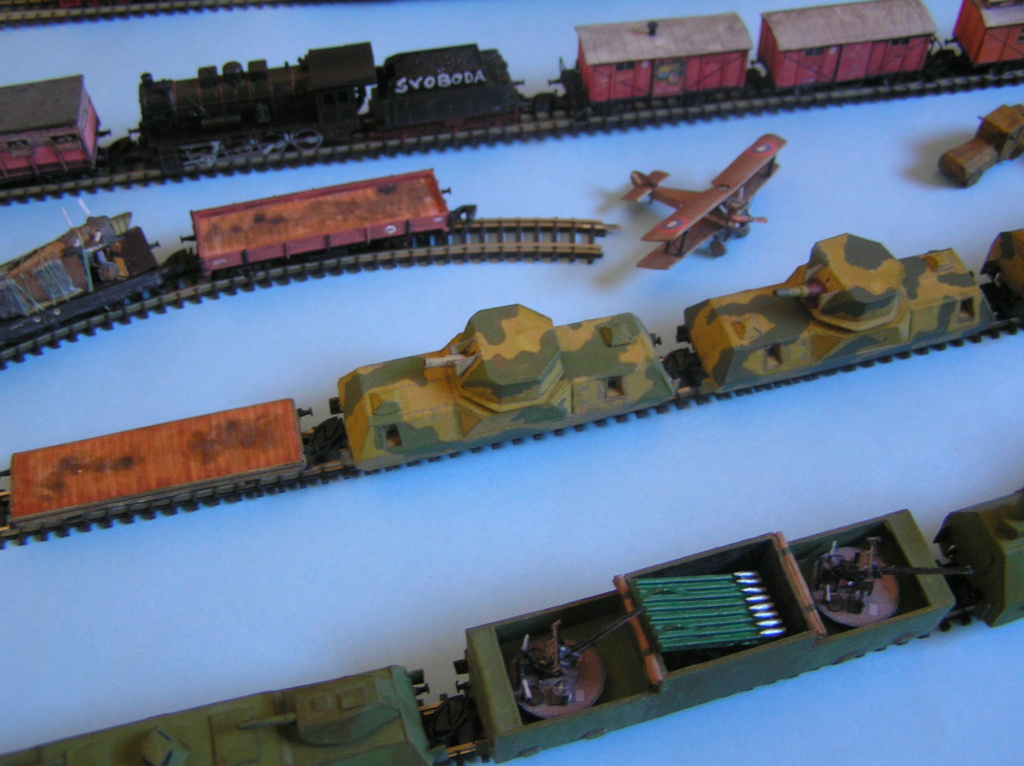

Sur la quatrième voie, train blindé tchèque en Sibérie en 1919 et son automotrice Zamuretz à gauche; train blindé austro-hongrois de 1916 à droite.

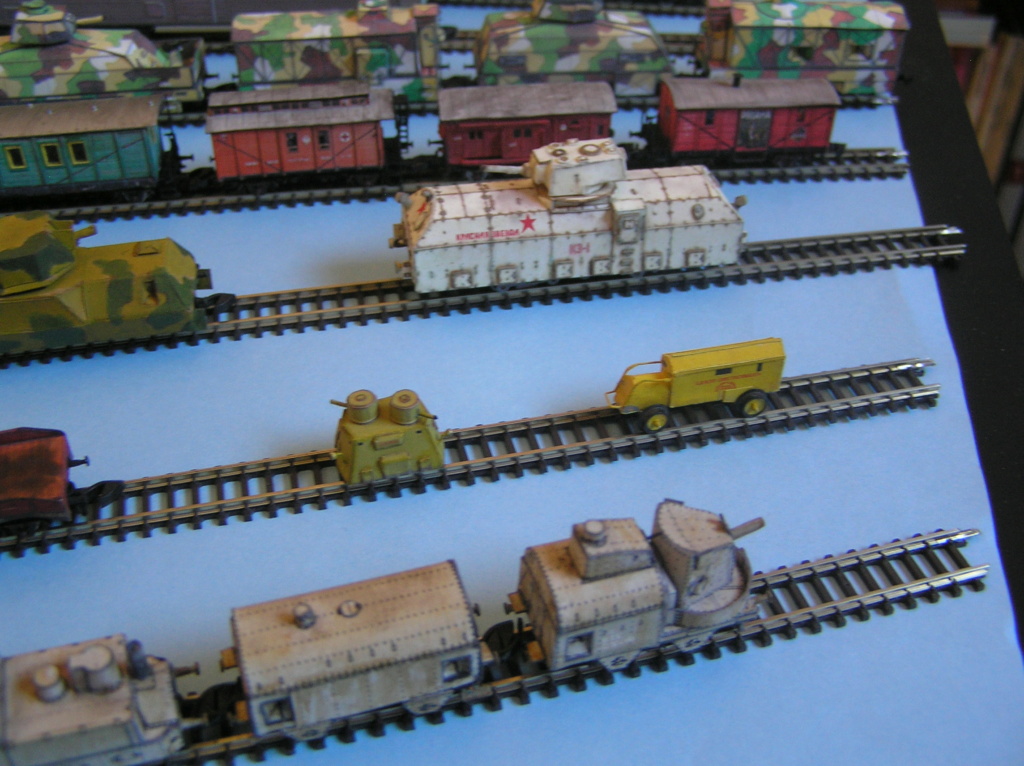

Sur la cinquième voie, train blindé russe Kosma Minim de 1944, draisine russe de Leningrad, camion blindé sur rail mexicain vers 1917.
Sur la sixième voie, Train blindé russe Podeba et automotrice Étoile Rouge vers 1944.
Sur la septième voie, Train caserne des tchèques en Sibérie en 1919.
Sur la huitième voie, automotrice allemande type 16 (Z-Panzer en résine), train blindé slovaque de 1944;
Neuvième et dixième voie, train de dissuasion nucléaire russe, vers 1980.
Quelques photos de détail:
















Un wagon qui ne paie pas de mine mais il est bourré des lingots d'or de l'empire russe!

[oliv30330]

belle collection, y en a pour tous les goûts

[Georges]

Magnifique collection et très rare!

[Zébu]

C'est vrai, c'est très fait réalisé et très joli.
Vivement un diorama ou un réseau pour tout mettre.

[phildc]

Splendide, bravo !

[184mm]

Beau travail et de plus ceux-la ne feront jamais la guerre ils ne sont pas faits pour tuer mais pour divertir

[colonel83F]

Bravo mais tu n'as pas encore les moyens d'envahir la Chine.

[Jan Kytop]

Bravo mais tu n'as pas encore les moyens d'envahir la Chine.

Non, mais le missile SS24 à 10 têtes nucléaires du train russe ferait déjà pas mal de dégâts tout seul!
https://www.youtube.com/watch?v=ZqoXdq8Ol1Q

[phildc]

Impressionnant de voir ça sur un train !

Source: wikipedia    RT-23_ICBM_complex_in_Saint_Petersburg_museum ( SS-24 )

[phildc]

[Jan Kytop]

Impressionnant de voir ça sur un train !

Source: wikipedia    RT-23_ICBM_complex_in_Saint_Petersburg_museum    ( SS-24 )

Notez que le pylône visible sur le toit du wagon de la photo servait à écarter la caténaire pour permettre l'érection et le tir du missile à partir d'une voie électrifiée.

[phildc]

Le train avec missile intercontinental balistique  ( ICBM ) au musée de St-Petrersbourg, on voit mieux avec cette perspective-ci

[Jan Kytop]

Je débute une série de trains blindés à l'échelle Z (1/220) pour agrandir ma collection.

Tout d'abord une locomotive allemande BR 57 en 2 couleurs.
la base de départ est un fichier pdf au 1/87 de la marque Bestpapermodels acheté en ligne sur leur site qui malheureusement n'existe plus.
Première étape, réduction des planches du 1/87 au 1/220, impression sur papier 150gr/m2 couché, voile de vernis acrylique satiné en bombe sur l'impression pour la protéger.
Je commence par le tender.

[geoff440]

Salut ç' est grandiose, les mettre en situation sur un champ de bataille ç' est pas mal aussi, ça me rapelle les maquettes que je faisais étant petit, ç' est monté sur des gondoles ?

[Jan Kytop]

Salut ç' est grandiose, les mettre en situation sur un champ de bataille ç' est pas mal aussi, ça me rapelle les maquettes que je faisais étant petit, ç' est monté sur des gondoles ?

Merci.
Pour mes locos en cours de montage, j'envisage plusieurs systèmes interchangeables: châssis et roues papier pour une exposition statique ou shorty Rokuhan amovible pour les faire rouler à petit prix.

[Jan Kytop]

La suite;



Noter comme l’intérieur est renforcé par du carton collé dont les dimensions sont données grâce à une planche supplémentaire en noir et blanc.

[Jan Kytop]

En imprimant 2 fois la planche, vous pouvez découper les petits détails pour les mettre en relief en les collant sur le modèle.

[Jan Kytop]

Merci.

La loco peut donc être présentée statique avec les pièces papier fournies:





ou  fonctionnelle grâce à un châssis moteur Rokuhan Shorty intégré dans la coque,  amovible et maintenu en place par des couples de carton internes.
La configuration BB n'est pas visible et ne dénote pas grâce au blindage qui descend très bas.

[ptitrainrouge]

content de revoir ces superbes réalisation en papier !

[oliv30330]

Oui excellent, bravo

[Jan Kytop]

Bonjour à tous et merci.

[Jan Kytop]

La locomotive blindée allemande BR57 en camouflage "Balkans parfaitement fonctionnelle à l'échelle Z":









Avec la variante en teinte grise:




Vue sur le bloc moteur amovible.

[oliv30330]

excellent, les camouflages sortent super bien

[Jan Kytop]

Merci. La suite:

Montage au 1/220 (échelle Z), fonctionnel (châssis moteur Rokuhan, châssis wagons Märklin) à partir de la maquette en papier statique imprimée au 1/87 de la marque GPM (échelle HO) du train blindé polonais PP-20 General Dowbor.
Train construit en Russie en 1915, capturé par les bolcheviques pendant la révolution puis par les ukrainiens et finalement les polonais qui le retourne contre les russes au début des années 20.
Après de nombreux combats, il est encerclé et fortement endommagé en 1921. l'équipage se rend et les officiers polonais du train sont aussitôt fusillé par les russes!!
les wagons modifiés, remis en état serviront jusqu'à la deuxième guerre mondiale.
http://derela.pl/pociagi.htm
http://derela.pl/dowborpl.htm

[Jan Kytop]

Le montage suivant utilise des planches imprimées à l'échelle HO (1/87) de la marque Bestpapermodels.
Elle sont consacrées à la batterie Gneisenau de la Kriegsmarine allemande durant la seconde guerre mondiale. C'était une batterie de 4 canons de 150 mm sur rail. Ils furent déployés en Pologne puis sur le mur de l'Atlantique et finalement dans la région de Sète au moment du débarquement de Provence.
Les planches sont scannées pour être réduite au 1/220.
La locomotive est récupérée dans le nouveau coffret "postes" Märklin. Divers wagons ont cédés roues et châssis pour le reste du train. 2 wagons ont reçu un complément de chargement dont une pièce de Flak.

[Jan Kytop]

La combinaison des planches Bestpapermodels et du nouveau coffret Märklin 82228 m'ont permis de réaliser ce train de transport de char allemand en 1944.
Notez la locomotive blindée BR52 et son tender à condensation.
Maquette au 1/220 (échelle Z).
Utilisation d'un châssis Rokuhan shorty amovible pour la loco.
Le train a été testé dans cette configuration sur mon circuit d'essai et roule sans problème.

[phildc]

Très beau tout ça!
Pour ceux qui ne connaîtraient pas, un beau livre assez complet:

LES TRAINS BLINDES DE 1825 A NOS JOURS   chez Heimdal

https://editions-heimdal.fr/fr/livres/1146-les-trains-blindes-9782840485681.html







NB: Je n'ai aucun lien ni intérêt dans cette société.

[Jan Kytop]

Dans le livre précédemment cité qui est la bible des trains blindé, écrit par le meilleur historien français sur le sujet (et fin maquettiste par ailleurs car il écrivait des articles pour MPM, la première revue française sur les maquettes vers 1980), figure un montage papier américain de 1941 représentant un autorail blindé U.S. fictif, modèle de la firme Rigby, célèbre à l'époque pour ses centaines de planches de maquettes à découper.
Je n'ai pu résister au plaisir de monter la maquette de ce curieux engin et je l'ai motorisé après réduction au 1/220.

[oliv30330]

ah oui surprenant

[Jan Kytop]

Merci.

Bon, redevenons sérieux.

Cet draisine Tatra blindée, servie par 3 hommes fut utilisée avant et pendant la seconde guerre mondiale par la Tchécoslovaquie, la Pologne puis l’Allemagne. Maquette en papier réduite du 1/87 au 1/220 avec roues Rokuhan. Non motorisée pour cause de taille.
