Montage d'un train blindé, base papier
Bonsoir, je vais essayer de réaliser un train blindé au 1/220 (échelle Z) fonctionnel à partir de cette maquette papier ramenée à la taille voulue et installée sur du matériel Märklin.
Le montage est inspiré d'un train slovaque de la fin de la seconde guerre mondiale.
Je commence par le wagon casemate de queue assez délicat en raison de ses nombreuses et petites meurtrières.
![Montage d'un train blindé, base papier P7290010](https://i.servimg.com/u/f18/09/00/99/77/p7290010.jpg)
![Montage d'un train blindé, base papier P7290011](https://i.servimg.com/u/f18/09/00/99/77/p7290011.jpg)
![Montage d'un train blindé, base papier P7290012](https://i.servimg.com/u/f18/09/00/99/77/p7290012.jpg)
![Montage d'un train blindé, base papier P7290013](https://i.servimg.com/u/f18/09/00/99/77/p7290013.jpg)
A suivre...
Le montage est inspiré d'un train slovaque de la fin de la seconde guerre mondiale.
Je commence par le wagon casemate de queue assez délicat en raison de ses nombreuses et petites meurtrières.
![Montage d'un train blindé, base papier P7290010](https://i.servimg.com/u/f18/09/00/99/77/p7290010.jpg)
![Montage d'un train blindé, base papier P7290011](https://i.servimg.com/u/f18/09/00/99/77/p7290011.jpg)
![Montage d'un train blindé, base papier P7290012](https://i.servimg.com/u/f18/09/00/99/77/p7290012.jpg)
![Montage d'un train blindé, base papier P7290013](https://i.servimg.com/u/f18/09/00/99/77/p7290013.jpg)
A suivre...
Jan Kytop- mécanicien loco vapeur
- Messages : 880
Date d'inscription : 19/07/2015
Age : 66
Localisation : Aix en Provence
Re: Montage d'un train blindé, base papier
Chapeau! Je m'impatiente de voire le résultat
Vivement la suite! ![bounce](https://2img.net/i/fa/i/smiles/icon_bounce.gif)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
![bounce](https://2img.net/i/fa/i/smiles/icon_bounce.gif)
_________________
![geek](https://2img.net/i/fa/i/smiles/icon_geek.png)
Anatole France
Re: Montage d'un train blindé, base papier
Merci.
La suite:

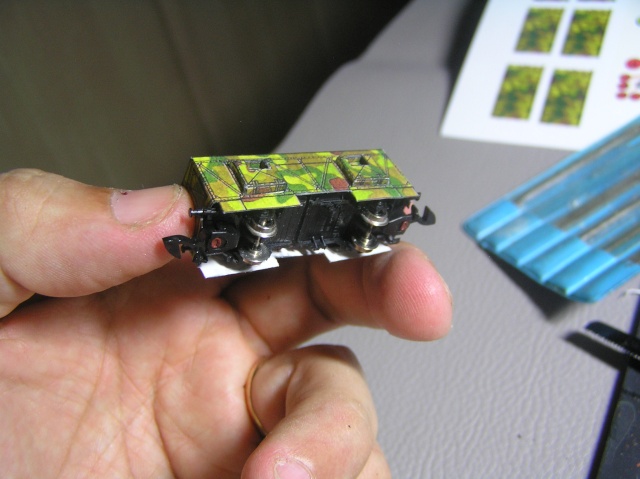

Fermeture de la caisse puis adaptation d'un train de roulement à partir d'un plat Märklin, raccourci pour avoir la bonne longueur.
![Montage d'un train blindé, base papier P7300010](https://i.servimg.com/u/f18/09/00/99/77/p7300010.jpg)
![Montage d'un train blindé, base papier P7300011](https://i.servimg.com/u/f18/09/00/99/77/p7300011.jpg)
![Montage d'un train blindé, base papier P7300012](https://i.servimg.com/u/f18/09/00/99/77/p7300012.jpg)
La suite:
Fermeture de la caisse puis adaptation d'un train de roulement à partir d'un plat Märklin, raccourci pour avoir la bonne longueur.
![Montage d'un train blindé, base papier P7300010](https://i.servimg.com/u/f18/09/00/99/77/p7300010.jpg)
![Montage d'un train blindé, base papier P7300011](https://i.servimg.com/u/f18/09/00/99/77/p7300011.jpg)
![Montage d'un train blindé, base papier P7300012](https://i.servimg.com/u/f18/09/00/99/77/p7300012.jpg)
Jan Kytop- mécanicien loco vapeur
- Messages : 880
Date d'inscription : 19/07/2015
Age : 66
Localisation : Aix en Provence
Re: Montage d'un train blindé, base papier
Rhâ ! Et un charcuteur de plus sur le forum !! Génial tout ça !!!
![geek](https://2img.net/i/fa/i/smiles/icon_geek.png)
![cheers](https://2img.net/i/fa/i/smiles/icon_cheers.png)
![geek](https://2img.net/i/fa/i/smiles/icon_geek.png)
honga blotz- chauffeur grande ligne
- Messages : 3375
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne
Re: Montage d'un train blindé, base papier
pfff terrible!
zeltron- chef de dépôt
- Messages : 157
Date d'inscription : 31/08/2014
Age : 61
Localisation : val d'oise
Re: Montage d'un train blindé, base papier
Je continue avec le wagon canon arrière qui possède une poche à l'avant pour emporter du charbon supplémentaire pour la loco.
Cette fois, c'est un wagon banane qui passe à la découpe.
![Montage d'un train blindé, base papier P7310010](https://i.servimg.com/u/f18/09/00/99/77/p7310010.jpg)
![Montage d'un train blindé, base papier P7310011](https://i.servimg.com/u/f18/09/00/99/77/p7310011.jpg)
PS: le premier wagon est loin d'être fini mais je poursuivrai les finitions plus tard.
Cette fois, c'est un wagon banane qui passe à la découpe.
![Montage d'un train blindé, base papier P7310010](https://i.servimg.com/u/f18/09/00/99/77/p7310010.jpg)
![Montage d'un train blindé, base papier P7310011](https://i.servimg.com/u/f18/09/00/99/77/p7310011.jpg)
PS: le premier wagon est loin d'être fini mais je poursuivrai les finitions plus tard.
Jan Kytop- mécanicien loco vapeur
- Messages : 880
Date d'inscription : 19/07/2015
Age : 66
Localisation : Aix en Provence
Re: Montage d'un train blindé, base papier

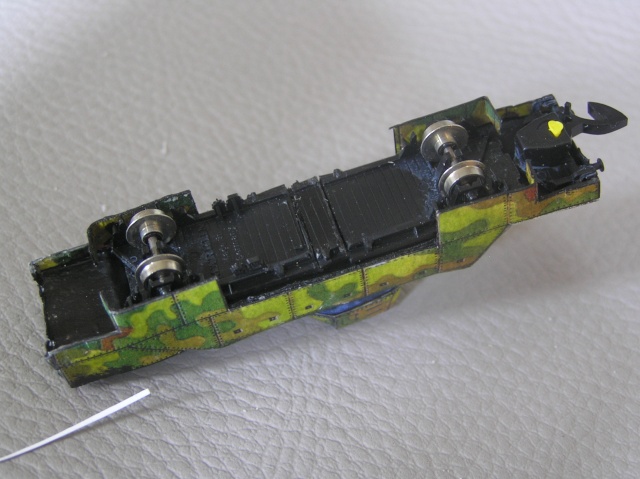

Suite:
![Montage d'un train blindé, base papier P8010010](https://i.servimg.com/u/f18/09/00/99/77/p8010010.jpg)
![Montage d'un train blindé, base papier P8010011](https://i.servimg.com/u/f18/09/00/99/77/p8010011.jpg)
et commencement de la loco.
![Montage d'un train blindé, base papier P8010012](https://i.servimg.com/u/f18/09/00/99/77/p8010012.jpg)
![Montage d'un train blindé, base papier P8010013](https://i.servimg.com/u/f18/09/00/99/77/p8010013.jpg)
![Montage d'un train blindé, base papier P8010010](https://i.servimg.com/u/f18/09/00/99/77/p8010010.jpg)
![Montage d'un train blindé, base papier P8010011](https://i.servimg.com/u/f18/09/00/99/77/p8010011.jpg)
et commencement de la loco.
![Montage d'un train blindé, base papier P8010012](https://i.servimg.com/u/f18/09/00/99/77/p8010012.jpg)
![Montage d'un train blindé, base papier P8010013](https://i.servimg.com/u/f18/09/00/99/77/p8010013.jpg)
Jan Kytop- mécanicien loco vapeur
- Messages : 880
Date d'inscription : 19/07/2015
Age : 66
Localisation : Aix en Provence
Re: Montage d'un train blindé, base papier

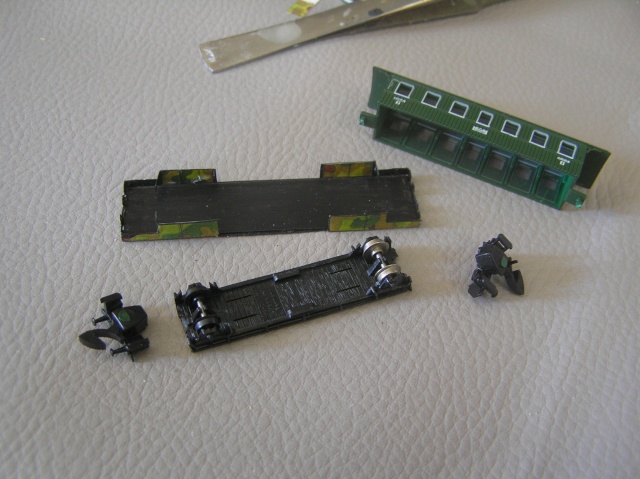

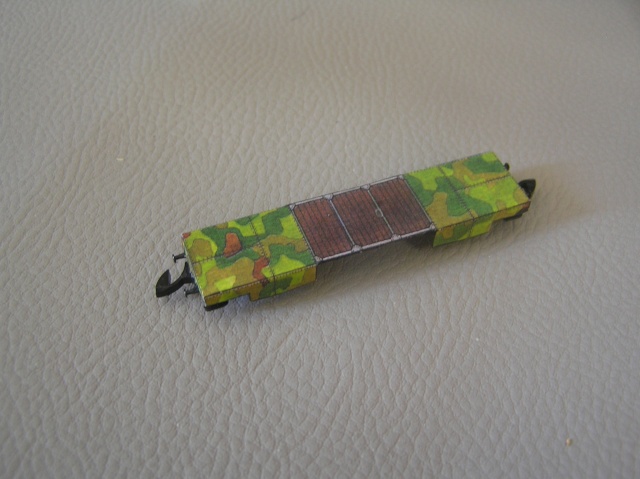

Le wagon de tête, un simple plat utilisé comme wagon de sécurité sans doute :
![Montage d'un train blindé, base papier P8020010](https://i.servimg.com/u/f18/09/00/99/77/p8020010.jpg)
![Montage d'un train blindé, base papier P8020011](https://i.servimg.com/u/f18/09/00/99/77/p8020011.jpg)
![Montage d'un train blindé, base papier P8020010](https://i.servimg.com/u/f18/09/00/99/77/p8020010.jpg)
![Montage d'un train blindé, base papier P8020011](https://i.servimg.com/u/f18/09/00/99/77/p8020011.jpg)
Jan Kytop- mécanicien loco vapeur
- Messages : 880
Date d'inscription : 19/07/2015
Age : 66
Localisation : Aix en Provence
Re: Montage d'un train blindé, base papier
C'est simplement génial.
Quel type de papier utilises-tu, Jan? Impression laser, je suppose pour de tels rendus...
![Shocked](https://2img.net/i/fa/i/smiles/icon_eek.gif)
Quel type de papier utilises-tu, Jan? Impression laser, je suppose pour de tels rendus...
p8kpev- mécanicien loco diesel
- Messages : 1787
Date d'inscription : 09/02/2013
Localisation : Saint-Gilles-lez-Bruxelles
Re: Montage d'un train blindé, base papier
p8kpev a écrit:C'est simplement génial.![]()
Quel type de papier utilises-tu, Jan? Impression laser, je suppose pour de tels rendus...
Merci.
Impression jet d'encre sur papier 150gr couché (pour un meilleur rendu).
Après impression et avant découpage, voile de vernis acrylique satiné à la bombe sur la feuille pour protéger l'impression.
Collage à la colle à bois rapide et à la super glue pour certaines pièces.
Jan Kytop- mécanicien loco vapeur
- Messages : 880
Date d'inscription : 19/07/2015
Age : 66
Localisation : Aix en Provence
Re: Montage d'un train blindé, base papier
Bravo, beau boulot! ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Pas peur que le papier chauffe autour du moteur de la loco?![Rolling Eyes](https://2img.net/i/fa/i/smiles/icon_rolleyes.gif)
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Pas peur que le papier chauffe autour du moteur de la loco?
![Rolling Eyes](https://2img.net/i/fa/i/smiles/icon_rolleyes.gif)
_________________
![geek](https://2img.net/i/fa/i/smiles/icon_geek.png)
Anatole France
Re: Montage d'un train blindé, base papier
manuf71 a écrit:Bravo, beau boulot!
Pas peur que le papier chauffe autour du moteur de la loco?
Merci.
Aprés consultation du net, dans Ignition Handbook, de Vytenis Babrauskas (une référence pour les experts en incendie), le point d’auto-inflammation du papier indiqué varie ainsi de 170°C à 270°C (335°F à 515°F). Ces valeurs sont calculées grâce à des tests consistant à élever progressivement la température ambiante autour d’un échantillon ou en le soumettant à un flux extérieur comme une radiation.
Le moteur d'une loco atteint il 170 degrés?
Jan Kytop- mécanicien loco vapeur
- Messages : 880
Date d'inscription : 19/07/2015
Age : 66
Localisation : Aix en Provence
Re: Montage d'un train blindé, base papier

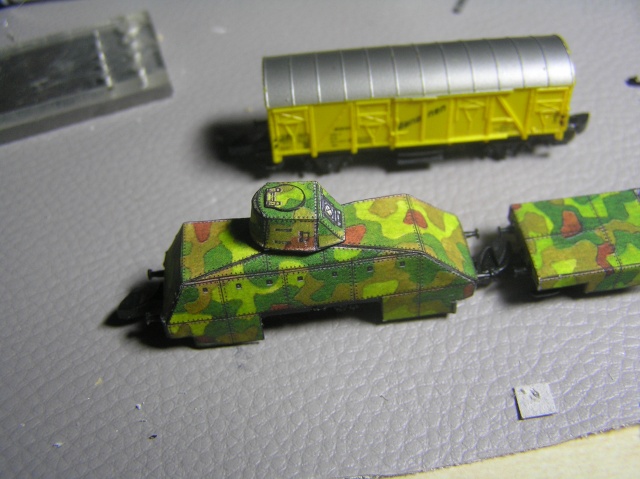

Le wagon canon avant presque fini lui aussi:
![Montage d'un train blindé, base papier P1010010](https://i.servimg.com/u/f18/09/00/99/77/p1010010.jpg)
![Montage d'un train blindé, base papier P1010011](https://i.servimg.com/u/f18/09/00/99/77/p1010011.jpg)
Jan Kytop- mécanicien loco vapeur
- Messages : 880
Date d'inscription : 19/07/2015
Age : 66
Localisation : Aix en Provence
Re: Montage d'un train blindé, base papier
Jan Kytop a écrit:Le moteur d'une loco atteint il 170 degrés?
Euh... en effet, on a de la marge.
![Laughing](https://2img.net/i/fa/i/smiles/icon_lol.gif)
Mais même en cas de faible chaleur, le papier pourrait-il (éventuellement) gondoler?
![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png)
_________________
![geek](https://2img.net/i/fa/i/smiles/icon_geek.png)
Anatole France
Re: Montage d'un train blindé, base papier
manuf71 a écrit:Jan Kytop a écrit:Le moteur d'une loco atteint il 170 degrés?
Euh... en effet, on a de la marge.
Mais même en cas de faible chaleur, le papier pourrait-il (éventuellement) gondoler?
Je ne pense pas mais de toute façon, je vais tester!
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Jan Kytop- mécanicien loco vapeur
- Messages : 880
Date d'inscription : 19/07/2015
Age : 66
Localisation : Aix en Provence
Re: Montage d'un train blindé, base papier
Ce soir, j'ai achevé 4 des 5 wagons puis je les ai testé sur mon circuit d'essai.
le résultat est parfait y compris en pousse.
Reste donc 1 wagon et la loco.
![Montage d'un train blindé, base papier P1010012](https://i.servimg.com/u/f18/09/00/99/77/p1010012.jpg)
![Montage d'un train blindé, base papier P1010013](https://i.servimg.com/u/f18/09/00/99/77/p1010013.jpg)
le résultat est parfait y compris en pousse.
Reste donc 1 wagon et la loco.
![Montage d'un train blindé, base papier P1010012](https://i.servimg.com/u/f18/09/00/99/77/p1010012.jpg)
![Montage d'un train blindé, base papier P1010013](https://i.servimg.com/u/f18/09/00/99/77/p1010013.jpg)
Jan Kytop- mécanicien loco vapeur
- Messages : 880
Date d'inscription : 19/07/2015
Age : 66
Localisation : Aix en Provence
Re: Montage d'un train blindé, base papier
Fin du montage et test de la loco.
La partie papier a été adaptée pour recouvrir exactement le châssis sans le modifier et s'y bloquer ce qui fait que la loco d'origine n'est pas abimée et peut reprendre sa carrosserie d'origine quand on veut.
Par ailleurs, l'échauffement du moteur à la marche n'affecte en rien le papier.
Le seul inconvénient est que ce châssis 030 n'est pas le plus performant pour le roulement.
Existe t'il en moteur 5 pôles et est ce mieux?
Sinon existe t'il des trucs pour l'améliorer?
![Montage d'un train blindé, base papier P1010014](https://i.servimg.com/u/f18/09/00/99/77/p1010014.jpg)
![Montage d'un train blindé, base papier P1010015](https://i.servimg.com/u/f18/09/00/99/77/p1010015.jpg)
![Montage d'un train blindé, base papier P1010016](https://i.servimg.com/u/f18/09/00/99/77/p1010016.jpg)
![Montage d'un train blindé, base papier P1010017](https://i.servimg.com/u/f18/09/00/99/77/p1010017.jpg)
![Montage d'un train blindé, base papier P1010018](https://i.servimg.com/u/f18/09/00/99/77/p1010018.jpg)
La partie papier a été adaptée pour recouvrir exactement le châssis sans le modifier et s'y bloquer ce qui fait que la loco d'origine n'est pas abimée et peut reprendre sa carrosserie d'origine quand on veut.
Par ailleurs, l'échauffement du moteur à la marche n'affecte en rien le papier.
Le seul inconvénient est que ce châssis 030 n'est pas le plus performant pour le roulement.
Existe t'il en moteur 5 pôles et est ce mieux?
Sinon existe t'il des trucs pour l'améliorer?
![Montage d'un train blindé, base papier P1010014](https://i.servimg.com/u/f18/09/00/99/77/p1010014.jpg)
![Montage d'un train blindé, base papier P1010015](https://i.servimg.com/u/f18/09/00/99/77/p1010015.jpg)
![Montage d'un train blindé, base papier P1010016](https://i.servimg.com/u/f18/09/00/99/77/p1010016.jpg)
![Montage d'un train blindé, base papier P1010017](https://i.servimg.com/u/f18/09/00/99/77/p1010017.jpg)
![Montage d'un train blindé, base papier P1010018](https://i.servimg.com/u/f18/09/00/99/77/p1010018.jpg)
Jan Kytop- mécanicien loco vapeur
- Messages : 880
Date d'inscription : 19/07/2015
Age : 66
Localisation : Aix en Provence
Re: Montage d'un train blindé, base papier
Tu peux trouver ce même châssis avec un moteur 5 pôles, celui de la petite vapeur BR89, référence 88051 ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
_________________
![geek](https://2img.net/i/fa/i/smiles/icon_geek.png)
Anatole France
Re: Montage d'un train blindé, base papier
Je dirais, qu'à part la qualité du ralenti, c'est pas tant le 5 pôles qui te sortira d'affaire. Essaye de l'alourdir, avec du plomb par exemple, t'as de la place... (isole bien près des parties sous tension).
10101- chauffeur grande ligne
- Messages : 2389
Date d'inscription : 15/05/2011
Age : 56
Localisation : Genève, Suisse
Re: Montage d'un train blindé, base papier
Oui, en 5 pôles c'est moins saccadé. Mais la 030 est généralement assez capricieuse je trouve...Jan Kytop a écrit:Le seul inconvénient est que ce châssis 030 n'est pas le plus performant pour le roulement.
Existe t'il en moteur 5 pôles et est ce mieux?
Sinon existe t'il des trucs pour l'améliorer?
Rien ne vaut un patient et long décrassage des essieux... pour ma part, je me sers des pointes de cure-dents, je crois que c'était une idée de Zébu.
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: Montage d'un train blindé, base papier
Si tu te sens, tu peux essayer de remplacer le rotor par un modèle 5 pôles.
Pas facile, car il faut ôter la fis sans fin autour du rotor 3 pôles.
Perso, je ne sais pas trop comment m'y prendre : il faut un outil spécial que je ne sais pas où acheter.
Il y a un tuto ici.
Il y a un rotor à vendre [url=http://www.lokmuseum.de/shopartikel.php?SWg1=Spur Z m%e4rklin&swg2=Ersatzteile&SArt=10014032&SBez=E209454 M%E4rklin anker&seite=&SID=97288417855c&suchen=]ici[/url], pas trop cher (15€ +
)
Pas facile, car il faut ôter la fis sans fin autour du rotor 3 pôles.
Perso, je ne sais pas trop comment m'y prendre : il faut un outil spécial que je ne sais pas où acheter.
Il y a un tuto ici.
Il y a un rotor à vendre [url=http://www.lokmuseum.de/shopartikel.php?SWg1=Spur Z m%e4rklin&swg2=Ersatzteile&SArt=10014032&SBez=E209454 M%E4rklin anker&seite=&SID=97288417855c&suchen=]ici[/url], pas trop cher (15€ +
![pig](https://2img.net/i/fa/i/smiles/icon_porc.png)
honga blotz- chauffeur grande ligne
- Messages : 3375
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne
Re: Montage d'un train blindé, base papier

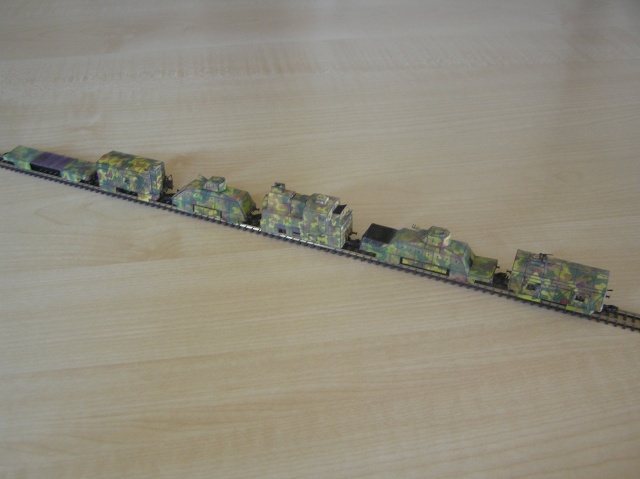

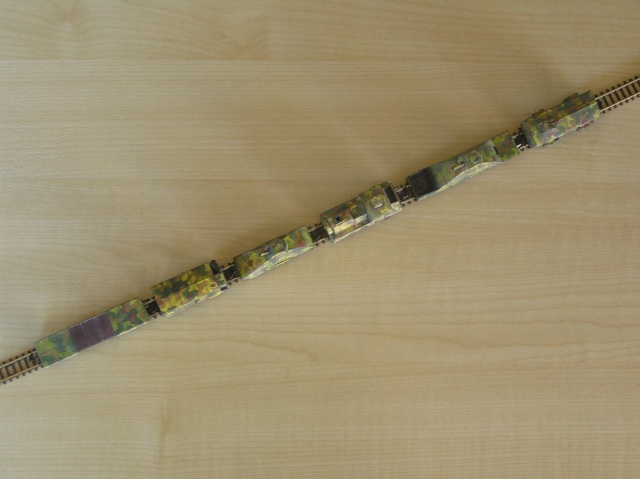

Le train est fini, voici quelques vues complètes et de détails.
A tous un grand merci pour votre suivi ,vos commentaires et vos conseils.
Ce petit montage m'a beaucoup plus et je crois que d'autres vont suivre!
![Montage d'un train blindé, base papier P1010019](https://i.servimg.com/u/f18/09/00/99/77/p1010019.jpg)
![Montage d'un train blindé, base papier P1010020](https://i.servimg.com/u/f18/09/00/99/77/p1010020.jpg)
![Montage d'un train blindé, base papier P1010021](https://i.servimg.com/u/f18/09/00/99/77/p1010021.jpg)
![Montage d'un train blindé, base papier P1010022](https://i.servimg.com/u/f18/09/00/99/77/p1010022.jpg)
![Montage d'un train blindé, base papier P1010028](https://i.servimg.com/u/f18/09/00/99/77/p1010028.jpg)
![Montage d'un train blindé, base papier P1010023](https://i.servimg.com/u/f18/09/00/99/77/p1010023.jpg)
![Montage d'un train blindé, base papier P1010024](https://i.servimg.com/u/f18/09/00/99/77/p1010024.jpg)
![Montage d'un train blindé, base papier P1010027](https://i.servimg.com/u/f18/09/00/99/77/p1010027.jpg)
A tous un grand merci pour votre suivi ,vos commentaires et vos conseils.
Ce petit montage m'a beaucoup plus et je crois que d'autres vont suivre!
![Montage d'un train blindé, base papier P1010019](https://i.servimg.com/u/f18/09/00/99/77/p1010019.jpg)
![Montage d'un train blindé, base papier P1010020](https://i.servimg.com/u/f18/09/00/99/77/p1010020.jpg)
![Montage d'un train blindé, base papier P1010021](https://i.servimg.com/u/f18/09/00/99/77/p1010021.jpg)
![Montage d'un train blindé, base papier P1010022](https://i.servimg.com/u/f18/09/00/99/77/p1010022.jpg)
![Montage d'un train blindé, base papier P1010028](https://i.servimg.com/u/f18/09/00/99/77/p1010028.jpg)
![Montage d'un train blindé, base papier P1010023](https://i.servimg.com/u/f18/09/00/99/77/p1010023.jpg)
![Montage d'un train blindé, base papier P1010024](https://i.servimg.com/u/f18/09/00/99/77/p1010024.jpg)
![Montage d'un train blindé, base papier P1010027](https://i.servimg.com/u/f18/09/00/99/77/p1010027.jpg)
Jan Kytop- mécanicien loco vapeur
- Messages : 880
Date d'inscription : 19/07/2015
Age : 66
Localisation : Aix en Provence
Re: Montage d'un train blindé, base papier
Oui en effet, c'est mignon tout plein !
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: Montage d'un train blindé, base papier
honga blotz a écrit:il faut un outil spécial que je ne sais pas où acheter.
C'est un arrache-moyeu il me semble. Ceci dit je ne sais pas non plus où en trouver de cette taille...
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: Montage d'un train blindé, base papier
très sympa tout ca, manque plus que quelques figurines. Je sais pas si il existe des figurines de soldats a cette échelle. Si Preiser fit des pompiers comme en N : y a plus qu'a repeindre... ![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
Re: Montage d'un train blindé, base papier
C'est excellent, Jan! Je suis épaté.
p8kpev- mécanicien loco diesel
- Messages : 1787
Date d'inscription : 09/02/2013
Localisation : Saint-Gilles-lez-Bruxelles
Re: Montage d'un train blindé, base papier
Bourrac a écrit:honga blotz a écrit:il faut un outil spécial que je ne sais pas où acheter.
C'est un arrache-moyeu il me semble. Ceci dit je ne sais pas non plus où en trouver de cette taille...
Je me demande si le bijoutier en bas de chez moi n'aurait pas ce genre de matériel.
En septembre, j'y vais !
(D'habitude, c'est le 13 février, 5 minutes avant la fermeture ....
![Embarassed](https://2img.net/i/fa/i/smiles/icon_redface.gif)
![Embarassed](https://2img.net/i/fa/i/smiles/icon_redface.gif)
![Embarassed](https://2img.net/i/fa/i/smiles/icon_redface.gif)
honga blotz- chauffeur grande ligne
- Messages : 3375
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne
Page 1 sur 2 • 1, 2
![-](https://2img.net/i/empty.gif)
» Nouveau train blindé, papier+Marklin.
» Train blindé russe, papier sur chassis marklin
» Train blindé Orlik des légions tchéques WW1, papier+Märklin
» Musée du train blindé au 1/220.
» Train blindé Kosma Minim
» Train blindé russe, papier sur chassis marklin
» Train blindé Orlik des légions tchéques WW1, papier+Märklin
» Musée du train blindé au 1/220.
» Train blindé Kosma Minim
Page 1 sur 2
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
