Re: BB 7200
Châssis de SD40-2 Micro-Trains, ou de SD70 AZL, par exemple?Ancistrus54 a écrit:Eh Eh Eh ... allez trouver un châssis maintenant pour une CC 40100 SNCF ou une série 18 SNCB ... Eh Eh Eh (moi je sais)
Domi
domi- chauffeur grande ligne
- Messages : 4161
Date d'inscription : 01/12/2009
Age : 60
Localisation : Ile de France, Morvan
Re: BB 7200
C'est bizarre cette différence de mesure pour les bogies.
J'ai remesuré, je trouve bien 13,5mm. Je prends comme référence la "pointe" des boîtes d'essieux.
J'ai remesuré, je trouve bien 13,5mm. Je prends comme référence la "pointe" des boîtes d'essieux.
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
Me too... ![Rolling Eyes](https://2img.net/i/fa/i/smiles/icon_rolleyes.gif)
Domi
![Rolling Eyes](https://2img.net/i/fa/i/smiles/icon_rolleyes.gif)
Domi
domi- chauffeur grande ligne
- Messages : 4161
Date d'inscription : 01/12/2009
Age : 60
Localisation : Ile de France, Morvan
Re: BB 7200
C'est parce que tu dois avoir une règle gravée en pouces ! ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
Pour revenir aux persiennes du "coffre" du toit, les bataves en ont bien 5 groupes, comme les françaises :
![BB 7200 - Page 2 1700_l10](https://i.servimg.com/u/f75/11/35/59/02/1700_l10.jpg)
Wiki
Et non pas 10, comme sur le modèle shapeways.
![BB 7200 - Page 2 1700_l10](https://i.servimg.com/u/f75/11/35/59/02/1700_l10.jpg)
Wiki
Et non pas 10, comme sur le modèle shapeways.
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
oui ... mais je me demandes si le châssis de la E8 d'AZL ne serait pas mieux .... mais les prix (Ouahhh) sont énormes
Ancistrus54- mécanicien loco vapeur
- Messages : 712
Date d'inscription : 23/04/2013
Re: BB 7200
Bon alors je dois faire deux fois mieux avec Luis pour notre modèle ... et pas faire d'erreurs sur les persiennes ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Ancistrus54- mécanicien loco vapeur
- Messages : 712
Date d'inscription : 23/04/2013
Re: BB 7200
Vous pouvez TOUT rater, mais pas les persiennes... ![Razz](https://2img.net/i/fa/i/smiles/icon_razz.gif)
![Razz](https://2img.net/i/fa/i/smiles/icon_razz.gif)
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
Sacré pression sur l on a sur les épaules ...
Ancistrus54- mécanicien loco vapeur
- Messages : 712
Date d'inscription : 23/04/2013
Re: BB 7200
Voici comment elle s'enfile sur les différents châssis...
Je vous laisse deviner quel est lequel, à chaque fois...
1 :
![BB 7200 - Page 2 Mtl10](https://i.servimg.com/u/f75/11/35/59/02/mtl10.jpg)
2 :
![BB 7200 - Page 2 Br_21610](https://i.servimg.com/u/f75/11/35/59/02/br_21610.jpg)
3 :
![BB 7200 - Page 2 Br_12011](https://i.servimg.com/u/f75/11/35/59/02/br_12011.jpg)

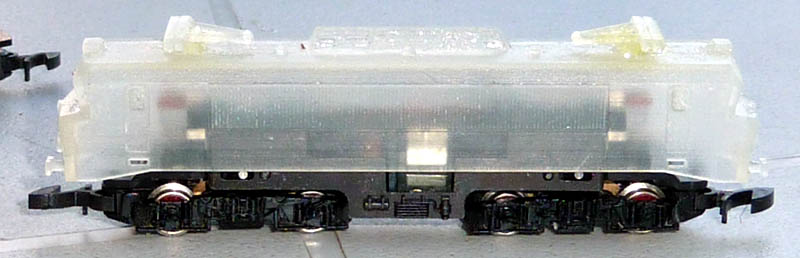

4 :
![BB 7200 - Page 2 Br_11110](https://i.servimg.com/u/f75/11/35/59/02/br_11110.jpg)
Il en existe un 5e, plus long... mais ça ne rentre pas...
Aucun n'est parfait, mais lequel vous paraît le mieux adapté ?
Je vous laisse deviner quel est lequel, à chaque fois...
1 :
![BB 7200 - Page 2 Mtl10](https://i.servimg.com/u/f75/11/35/59/02/mtl10.jpg)
2 :
![BB 7200 - Page 2 Br_21610](https://i.servimg.com/u/f75/11/35/59/02/br_21610.jpg)
3 :
![BB 7200 - Page 2 Br_12011](https://i.servimg.com/u/f75/11/35/59/02/br_12011.jpg)
4 :
![BB 7200 - Page 2 Br_11110](https://i.servimg.com/u/f75/11/35/59/02/br_11110.jpg)
Il en existe un 5e, plus long... mais ça ne rentre pas...
![Question](https://2img.net/i/fa/i/smiles/icon_question.gif)
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
Pour la comparaison, voici un extrait d'un diag de la vraie, piqué je ne sais plus où...
![BB 7200 - Page 2 Datail11](https://i.servimg.com/u/f75/11/35/59/02/datail11.jpg)
![BB 7200 - Page 2 Datail11](https://i.servimg.com/u/f75/11/35/59/02/datail11.jpg)
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
moi je dis le N°3 ... sans soucis
Ancistrus54- mécanicien loco vapeur
- Messages : 712
Date d'inscription : 23/04/2013
Re: BB 7200
pour moi le 3eme est pas mal, il te faut encore travailler le tout pour que ca rentre. Ca correspond a quel chassis?
Re: BB 7200
Ça devrait se faire sans trop de soucis
Ancistrus54- mécanicien loco vapeur
- Messages : 712
Date d'inscription : 23/04/2013
Re: BB 7200
Ah ! Pour moi aussi le n°3...
C'est pour cela que je ne me suis pas précipité à tailler mon châssis MTL (= le 1), que je trouve trop court. Alors que j'étais certain qu'il serait bon.
Il va falloir tailler durement le n°3, alors que les 3 autres rentraient tout seuls.
Les 2, 3 et 4 sont des Märklin, mais lesquels ?![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
C'est pour cela que je ne me suis pas précipité à tailler mon châssis MTL (= le 1), que je trouve trop court. Alors que j'étais certain qu'il serait bon.
![Evil or Very Mad](https://2img.net/i/fa/i/smiles/icon_evil.gif)
Les 2, 3 et 4 sont des Märklin, mais lesquels ?
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
Tailler durement le 3 ? Les extrémités sont en plastique .. Ça devrait se faire non ?
Ancistrus54- mécanicien loco vapeur
- Messages : 712
Date d'inscription : 23/04/2013
Re: BB 7200
Tailler beaucoup.
Et les attelages vont beaucoup dépasser, aussi.
Je cherche une solution en plaçant des bogies d'une autre sur ce châssis, mais rien ne va et cela oblige à sacrifier deux locos.
Et les attelages vont beaucoup dépasser, aussi.
Je cherche une solution en plaçant des bogies d'une autre sur ce châssis, mais rien ne va et cela oblige à sacrifier deux locos.
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
Les bogies ne risquent pas de toucher le bas de caisse dans les courbes ?
Ancistrus54- mécanicien loco vapeur
- Messages : 712
Date d'inscription : 23/04/2013
Re: BB 7200
Les bogies eux-mêmes, je pense que non. Sur le modèle 3 ils sont assez fins. Mais la grosse partie qui les prolonge et tient l'attelage, je crains que si...
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
Bon, alors pour le quizz bogies la réponse était :
1 : MTL GP35/GP9
2 : BR216
3 : BR120
4 : BR111
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
1 : MTL GP35/GP9
2 : BR216
3 : BR120
4 : BR111
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
Allez ! On attaque !
On dégomme la friteuse :
![BB 7200 - Page 2 Atape_11](https://i.servimg.com/u/f75/11/35/59/02/atape_11.jpg)
On dégomme la friteuse :
![BB 7200 - Page 2 Atape_11](https://i.servimg.com/u/f75/11/35/59/02/atape_11.jpg)
Dernière édition par Bourrac le Ven 13 Sep 2013 - 22:16, édité 1 fois
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
Et le troisième feu :
Je l'ai rebouché au mastic. On voit aussi que j'ai ouvert la fenêtre de la porte d'accès.
![BB 7200 - Page 2 Atape_12](https://i.servimg.com/u/f75/11/35/59/02/atape_12.jpg)
Je l'ai rebouché au mastic. On voit aussi que j'ai ouvert la fenêtre de la porte d'accès.
![BB 7200 - Page 2 Atape_12](https://i.servimg.com/u/f75/11/35/59/02/atape_12.jpg)
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
Demain t attaque les panto ?
Ancistrus54- mécanicien loco vapeur
- Messages : 712
Date d'inscription : 23/04/2013
Re: BB 7200
En fait j'arrive à deux problèmes concernant la caisse.
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
Deux ... Lesquels dis moi
Ancistrus54- mécanicien loco vapeur
- Messages : 712
Date d'inscription : 23/04/2013
Re: BB 7200
C'est quand je me suis demandé comment j'allais la peindre.
Je me suis rendu compte de deux problèmes :
- la position du bloc sur le toit. Il est central, alors que sur la BB7200 il est décalé vers l'avant (ou l'arrière, suivant dans quel sens on la regarde) de la loco.
Je ne sais pas si ce bloc est central aussi sur la NS1800, donc si c'est une erreur, ou si c'est volontaire.
- les persiennes, le grand panneau. Il est trop haut.
En fait, pour une NS1800 il est à la bonne hauteur (il est donc bien reproduit), mais trop haut pour une BB7200.
Je m'en suis rendu compte en voulant placer les "flèches" orange de la livrée béton.
Demain après le boulot ou dimanche j'essaie de poster une photo pour être plus clair.
![scratch](https://2img.net/i/fa/i/smiles/icon_scratch.png)
- la position du bloc sur le toit. Il est central, alors que sur la BB7200 il est décalé vers l'avant (ou l'arrière, suivant dans quel sens on la regarde) de la loco.
Je ne sais pas si ce bloc est central aussi sur la NS1800, donc si c'est une erreur, ou si c'est volontaire.
- les persiennes, le grand panneau. Il est trop haut.
En fait, pour une NS1800 il est à la bonne hauteur (il est donc bien reproduit), mais trop haut pour une BB7200.
Je m'en suis rendu compte en voulant placer les "flèches" orange de la livrée béton.
![elephant](https://2img.net/i/fa/i/smiles/icon_elephant.png)
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
Ok Bourrac mais tes explications me semblent assez claires ... Je pense avoir compris les soucis ... Mais si tu peux faire des photos en plus ça aiderait effectivement ... Merci à toi pour tout ce boulot ... Je vais essayer de pas faire ces erreur moi ![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Ancistrus54- mécanicien loco vapeur
- Messages : 712
Date d'inscription : 23/04/2013
Re: BB 7200
Alors une photo :
![BB 7200 - Page 2 Compar10](https://i.servimg.com/u/f75/11/35/59/02/compar10.jpg)
- En 1, le bloc du toit est symétrique sur l'impression 3D, alors qu'il est dyssymétrique dans la réalité, aussi bien sur la BB7200 que sur la NS 1800 (l'auteur a donc fait une erreur de reproduction)
- En 2, le panneau qui porte les persiennes est plus haut que sur la BB7200. Il est au ras du toit sur la NS1800. Là c'est conforme à la réalité de la NS1800, malheureusement pour nous SNCFophiles.![Sad](https://2img.net/i/fa/i/smiles/icon_sad.gif)
![BB 7200 - Page 2 Compar10](https://i.servimg.com/u/f75/11/35/59/02/compar10.jpg)
- En 1, le bloc du toit est symétrique sur l'impression 3D, alors qu'il est dyssymétrique dans la réalité, aussi bien sur la BB7200 que sur la NS 1800 (l'auteur a donc fait une erreur de reproduction)
- En 2, le panneau qui porte les persiennes est plus haut que sur la BB7200. Il est au ras du toit sur la NS1800. Là c'est conforme à la réalité de la NS1800, malheureusement pour nous SNCFophiles.
![Sad](https://2img.net/i/fa/i/smiles/icon_sad.gif)
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
@ Oliv : Désolé, je viens juste de me rendre compte qu'il y a deux fils au sujet de cette loco. J'aurais dû continuer sur celui que tu avais lancé. Je suis allé trop vite !
Excuse-moi !![Embarassed](https://2img.net/i/fa/i/smiles/icon_redface.gif)
Peut-être que Riton pourra fusionner les deux ?...
Excuse-moi !
![Embarassed](https://2img.net/i/fa/i/smiles/icon_redface.gif)
Peut-être que Riton pourra fusionner les deux ?...
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
Re: BB 7200
En attendant, voilà où j'en suis :
J'ai coupé :
![BB 7200 - Page 2 Atape_13](https://i.servimg.com/u/f75/11/35/59/02/atape_13.jpg)
Puis rajouté une bande de 0,75 mm pour rattraper l'écart :
![BB 7200 - Page 2 Atape_14](https://i.servimg.com/u/f75/11/35/59/02/atape_14.jpg)
J'ai coupé :
![BB 7200 - Page 2 Atape_13](https://i.servimg.com/u/f75/11/35/59/02/atape_13.jpg)
Puis rajouté une bande de 0,75 mm pour rattraper l'écart :
![BB 7200 - Page 2 Atape_14](https://i.servimg.com/u/f75/11/35/59/02/atape_14.jpg)
Bourrac- pilote de TGV
- Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc
