Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

5 participants

Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par @lain Ven 19 Sep 2014 - 23:25

bonsoir,
Comme promis, voila en photos les étapes de la digitalisation de la RE460.
Un décodeur ESU LokPilot micro V4 acheté a l'expo RMB de Gennevilliers pour 30 €.
Avec des composants sur les 2 faces, ce n'est pas le moins épais du commerce mais il passe sans problèmes. ...
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Imgp0010
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Imgp0012

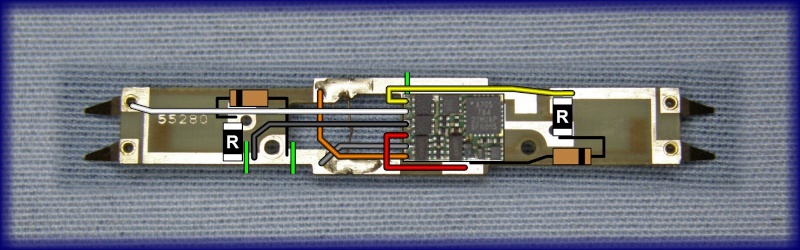

La vis de commutation rail/pantos est enlevée, et coupure des pistes de la carte de la loco selon le plan trouvé sur le site:
http://agp-schwarzwaldbahn.blogspot.fr/2013/05/460465-la-primera.html
Autant dire que la mini disqueuse est tenue à 3 mains sous la loupe !!!
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 441pcb10
L'éclairage suisse est conservé en insérant les 2 diodes et résistances (1N4148 & 180ohms), puis soudure des fils du décodeur,

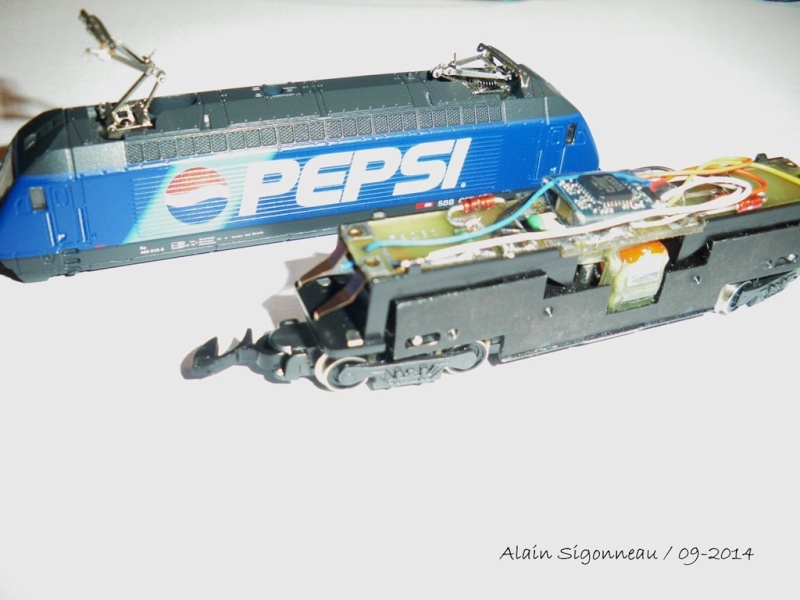

au bout d'une heure, voila le résultat
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Imgp0013
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Imgp0014
En route sur la piste d'entretiens, adresse 3, feux éteints, allumés a l'arrêt, départ,....Sa marche !
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Imgp0015
c'est pour moi un bon début...
Bon visionnage
Alain


Dernière édition par @lain le Jeu 23 Oct 2014 - 21:27, édité 2 fois
@lain
@lain
chef de dépôt
chef de dépôt

Messages : 190
Date d'inscription : 01/06/2014
Age : 62
Localisation : Paris

http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Re: Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par Bourrac Sam 20 Sep 2014 - 12:09

Bravo ! Very Happy
C'est fait très proprement.
Ca donne envie de voir le fonctionnement indépendant des phares en vidéo...
Tu peux couper aussi l'éclairage des feux arrière rouges quand elle avance ?
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc

Revenir en haut Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Re: Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par 10101 Sam 20 Sep 2014 - 14:31

Glourps ! Que lis-je ? Des feux rouges à l'arrière Shocked ... sur une Re 460 Evil or Very Mad
Aux CFF, à l'avant c'est trois feux blancs, à l'arrière un seul feu blanc en bas à droite.
10101
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2389
Date d'inscription : 15/05/2011
Age : 56
Localisation : Genève, Suisse

Revenir en haut Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Re: Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par JW28 Sam 20 Sep 2014 - 15:00

Ah oui beau travail. C'est la première loco que tu digitalises ?
JW28
JW28
chef de dépôt
chef de dépôt

Messages : 148
Date d'inscription : 08/09/2014
Age : 77
Localisation : Chartres E&L

Revenir en haut Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Re: Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par @lain Sam 20 Sep 2014 - 17:41

Concernant le feux,10101 a parfaitement réagit.
en marche, c'est 3 feux blancs à l'avant + 1 à l'arrière.
Dans cette configuration , on allume tout ou rien. pour avoir un feu rouge , il faudrait une sortie de plus sur le décodeur (Fonction C).
Concernant la digitalisation, j'ai aussi numérisé une automotrice HAG en HO, juste pour faire fonctionner la multiMaus Roco en configuration 'usine' HO, et sans adaptations pour le Z. c'est vraiment sympas, Bandeau de Leds cms ajouté pour éclairer les passagers, intensité lumineuse réglable par CV.....bon, c'est ça le numérique.
@lain
@lain
chef de dépôt
chef de dépôt

Messages : 190
Date d'inscription : 01/06/2014
Age : 62
Localisation : Paris

http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Re: Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par Bourrac Sam 20 Sep 2014 - 18:01

Et en grandeur nature, le feu blanc à l'arrière est allumé même quand il y a une rame au crochet ? (je sais, je digresse)
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc

Revenir en haut Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Re: Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par 10101 Sam 20 Sep 2014 - 20:25

@lain a écrit:Concernant le feux,10101 a parfaitement réagit.
en marche, c'est 3 feux blancs à l'avant + 1 à l'arrière.

Boarf, peut-être un peu rapidement !!!  Embarassed
Et que ce soit au BLS comme aux CFF scratch

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Image36

Je me suis référé aux règlements que je possède (trop vieux ?)  study

De ce que j'ai pu lire ailleurs, si la loc est a l'arrière (navettes) on met un (voire deux) feu rouge. Mais j'ai vu des locs à l'arrière avec un seul feu blanc en bas à droite (était-ce une navette?). Pour ce qui est des UM, seule la dernière allume le feux arrière blanc... et éteint ses feux avant.

Il y a des cas où les trois feux sont allumés en rouge.
Quel est ce cas ? C'est le quiz du soir...
Un poil hors sujet, on fera vite ! Razz
10101
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2389
Date d'inscription : 15/05/2011
Age : 56
Localisation : Genève, Suisse

Revenir en haut Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Re: Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par 10101 Sam 20 Sep 2014 - 20:57

J'ai un copain qui est mécanicien sur locomotive (nom officiel en Suisse pour le conducteur, chauffeur, etc...) et il faut que je lui demande, car c'est pas super clair :

Visiblement, des navettes.
(2 premières en livrée LION avec phares à LED)

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Image37
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Image38
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Image39

Admirez au passage la dernière en livrée "rouge brillant"

Sinon (c'est pas dans le manuel) tu éteins tout si t'es pas sûr

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Image40

On arrive pas bien à voir sur celle ci :  Very Happy

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Image41
10101
10101
chauffeur grande ligne
chauffeur grande ligne

Messages : 2389
Date d'inscription : 15/05/2011
Age : 56
Localisation : Genève, Suisse

Revenir en haut Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Re: Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par Bourrac Dim 21 Sep 2014 - 0:14

Very Happy Excellent !
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc

Revenir en haut Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Re: Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par @lain Sam 27 Sep 2014 - 23:27

C'est fait, Multimaus connectée au réseau.
Premiers tours de roue.
Vision Nocturne, train arrêté en gare tous feux allumés !
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Dsc00110
Arrivée en gare
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Dsc_2512

loco en pousse: 1 feu blanc
En analogique la voiture pilote allume un feu rouge!
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Dsc_2511
L'installation d'éclairage dans les voitures va s'imposer....
@lain
@lain
chef de dépôt
chef de dépôt

Messages : 190
Date d'inscription : 01/06/2014
Age : 62
Localisation : Paris

http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Re: Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par p8kpev Jeu 16 Oct 2014 - 16:49

@lain a écrit:L'installation d'éclairage dans les voitures va s'imposer...

Bonjour Alain et (tardive) bienvenue! Je suis peu sur le forum pour le moment mais j'ai relevé avec intérêt tes posts "digitalisation". Pour l'éclairage intérieur des voitures, as-tu des pistes? Fabrication maison? Je n'ai pas fait de recherche sérieuse sur le Net mais je connais les éclairages de voitures de modelplant éclairage voitures mais c'est déjà un gros investissement!
p8kpev
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1787
Date d'inscription : 09/02/2013
Localisation : Saint-Gilles-lez-Bruxelles

Revenir en haut Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Re: Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par @lain Jeu 16 Oct 2014 - 21:48

Bonsoir à tous
Pour répondre à p8kpev, ce sera du DIY ($$$)
Il va m'être "relativement" facile d'éclairer une rame. La voiture pilote dispose de prises de courant efficaces: Toutes les roues captent le courant. c'est déjà pour moi le point le plus critique qui est résolu....
Pour l'éclairage, des bandeaux lumineux souples, autocolants, en 12V que l'on peut couper en tronçons de 3 leds sont parfaits.
On les trouve en blanc ton chaud ou froid.
Si le bandeau est piloté  par un décodeur, l'intensité lumineuse est réglable par CV. Sinon, il suffit d'ajouter une résistance en série pour ajuster l'intensité lumineuse ou remplacer celles qui sont déjà sur le bandeau par des résistances plus élevées.
Ensuite, il faudra envoyer le courant dans les autre voitures, comme en réalité, par des câbles et connecteurs. Ce sera le point le plus délicat.(connecteurs tulipe ou autre....)
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 87455_11
Mais tout cela sera pour un peu plus tard, car je joue avec les CV de mes 2 machines, et surtout une croco programmée pour bientôt passer sous l'ère du numérique Very Happy
Alain
@lain
@lain
chef de dépôt
chef de dépôt

Messages : 190
Date d'inscription : 01/06/2014
Age : 62
Localisation : Paris

http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Re: Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par JW28 Sam 18 Oct 2014 - 18:14

Hmmm c'est chouette tout ça. Ca me fait envie... patience...

Bonne continuation.

A+ Cool
JW28
JW28
chef de dépôt
chef de dépôt

Messages : 148
Date d'inscription : 08/09/2014
Age : 77
Localisation : Chartres E&L

Revenir en haut Aller en bas

Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Empty Re: Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4

Message par @lain Sam 18 Oct 2014 - 22:22

Message personnel...Les Tulipes sont plantées....
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Dsc00111
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Dsc00112
Digitalisation d'une RE-460 88452 + décodeur ESU LokPilot micro v4 Dsc00113
Le bandeau lumineux est invisible de l'extérieur,
Branchement des câbles avec les brucelles.
Le fil est très souple, il ne gène pas dans les courbes. plusieurs wagons vont pouvoir être modifiés...
