Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455 Empty Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455

Message par @lain Mar 2 Déc 2014 - 23:09

Bonsoir,
Voila quelque photos sur l'installation de l'éclairage dans les voitures du coffret 87455
La voiture pilote étant équipée de prises de courant sur les roues, c'est elle qui va alimenter la rame.
Les ingrédients:
Des bandeaux lumineux à LED, des connecteurs tulipe, de la colle, des résistances, du fil fin, ...
Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455 87455_10

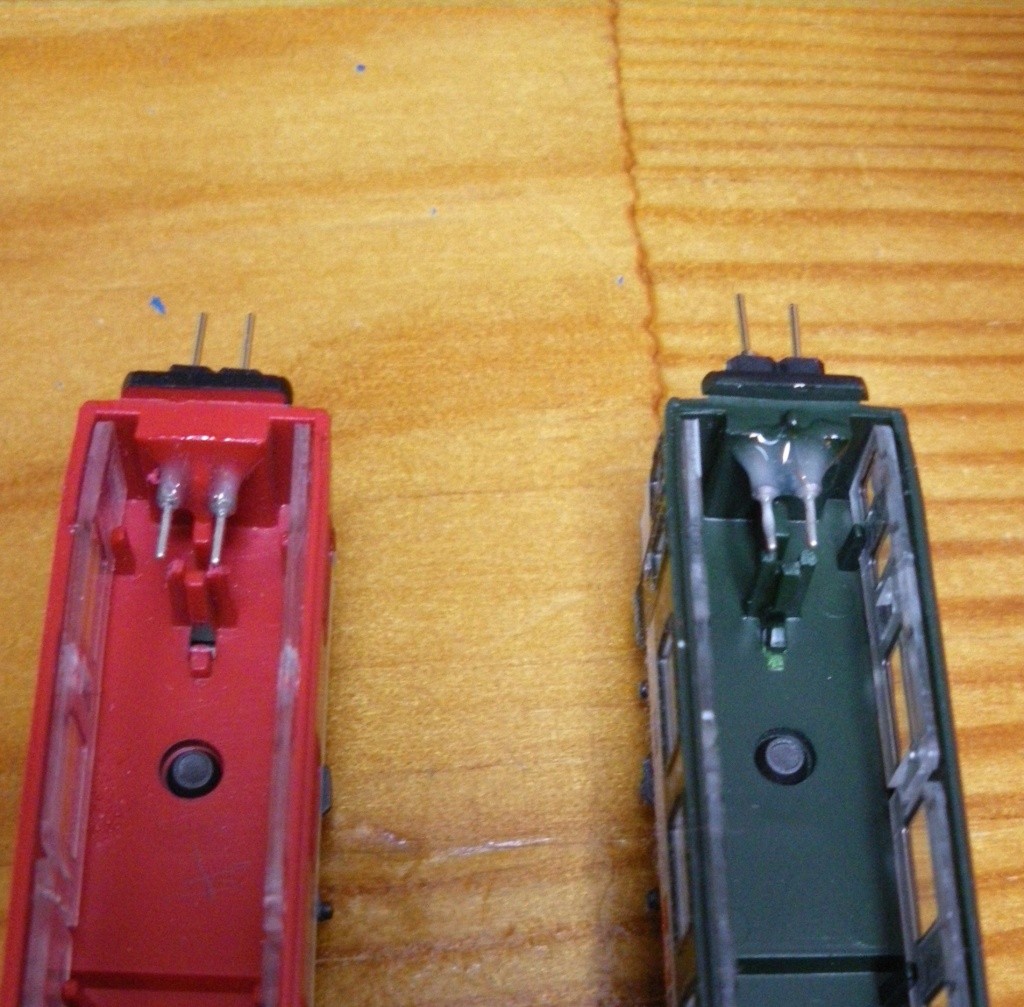

Perçage dans les portes d'interconnexion et collage des tulipes femelles
Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455 Imgp0213

Les résistances d'origine sont remplacées par des 3300 ohms afin de diminuer au maximum l'éclairage.
Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455 Imgp0215

Le circuit imprimé de la voiture pilote est conservé, il influe mécaniquement sur les connecteurs de prise de courant vers les roues. Je n'y est pas touché.
Il est simplement percé afin d'y incruster les diodes collées sur le toit.

Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455 Imgp0216

Des câblots d'interconnexion sont faits d'un fil fin soudé sur des connecteurs males
Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455 Imgp0212
Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455 Imgp0214

Le résultat est presque réaliste...et parfaitement fonctionnel sur les 4 voitures.
Les fils ne gênent pas l'inscription des voitures dans les courbes.
Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455 Dsc00113

Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455 Dsc00111

J'ai pour l'instant conservé simplement le feu rouge de fin de convoi sur la voiture pilote.
Un décodeur d'accessoires devra être installé pour gérer le changement de feux et l'éclairage de la rame.
Point non négligeable, en digital, l'éclairage reste constant, même à l'arrêt. Wink
Exit les tensions résiduelles pour allumer des leds, finit la HF superposée au DC....

Photos de la rame éclairée à la prochaine sortie du réseau...
Alain
@lain
@lain
chef de dépôt
chef de dépôt

Messages : 190
Date d'inscription : 01/06/2014
Age : 62
Localisation : Paris

http://atelierz-1sur220.blogspot.fr

Revenir en haut Aller en bas

Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455 Empty Re: Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455

Message par p8kpev Mer 3 Déc 2014 - 0:30

Merci Alain pour ton partage. Les bandeaux de led's sont de quelle marque? Où te les procures-tu? J'aime l'idée en tout cas.Cool
p8kpev
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1787
Date d'inscription : 09/02/2013
Localisation : Saint-Gilles-lez-Bruxelles

Revenir en haut Aller en bas

Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455 Empty Re: Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455

Message par Bourrac Mer 3 Déc 2014 - 10:42

C'est drôlement bien fait ! Shocked Beau travail, soigné !
Bourrac
Bourrac
pilote de TGV

Messages : 6254
Date d'inscription : 22/10/2010
Age : 50
Localisation : Hic et nunc

Revenir en haut Aller en bas

Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455 Empty Re: Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455

Message par oliv30330 Mer 3 Déc 2014 - 12:09

super boulot!!! Smile
oliv30330
oliv30330
chauffeur grande ligne
chauffeur grande ligne

Messages : 3061
Date d'inscription : 08/02/2012
Age : 61
Localisation : Laudun (30)

http://www.old-modeles.mozello.com

Revenir en haut Aller en bas

Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455 Empty Re: Eclairage intérieur à LEDs de la rame voyageurs 'Push/Pull' des CFF 87455

Message par zeltron Mer 3 Déc 2014 - 12:54

super boulo!
