Diorama Bureau-train échelle Z  Empty Diorama Bureau-train échelle Z

Message par le kleber Lun 4 Oct 2021 - 11:19

 hello  Bonjour chers les Z'istes,
Je suis de retour parmi vous et j'aurai pas mal à vous redécouvrir dans ce monde du "Z" si riche!
Voici mon nouveau projet appelé 'Bureau-train Z'. C'est un petit réseau de 125 cm de long et de 75 cm de large environ. J'ai réalisé entièrement mes premiers aiguillages à la main sur mesure afin de les adapter à la courbure de la voie. Le réseau est élaboré selon le principe d'un réseau en os de chiens sera alimenté par plusieurs alims sur des zones indépendantes commandées par commutations. Voici le plan principal ;

Diorama Bureau-train échelle Z  Plan_410


Voici les travaux de fabrication des aiguillages et de croisements :
Diorama Bureau-train échelle Z  Les_de10

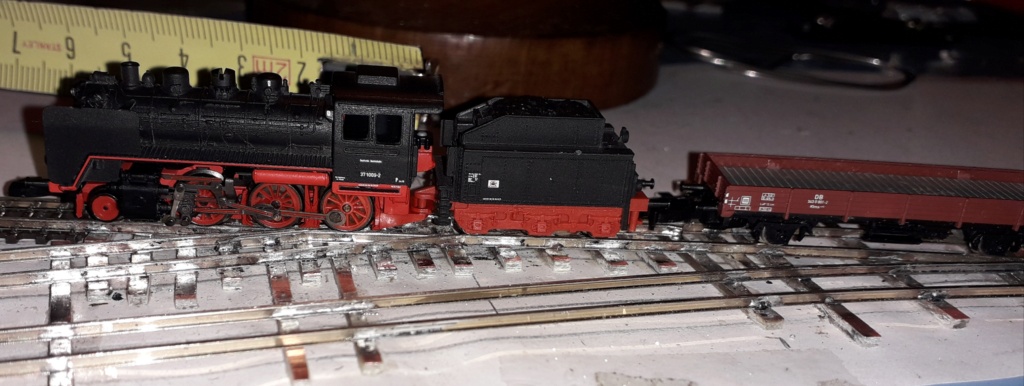

Quelques matériels marque Marklïn:


Diorama Bureau-train échelle Z  Rame_t10
Diorama Bureau-train échelle Z  Corail10

Diorama Bureau-train échelle Z  20211010
Diorama Bureau-train échelle Z  20211011
Diorama Bureau-train échelle Z  20211012
Diorama Bureau-train échelle Z  20211010
Diorama Bureau-train échelle Z  20211011
Diorama Bureau-train échelle Z  20211012

Je présenterai les étapes de construction des aiguilles prochainement  victoire  hello
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 58

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par chilot Lun 4 Oct 2021 - 12:05

balaise , vraiment ! (balaiZe)
chilot
chilot
chef de dépôt
chef de dépôt

Messages : 114
Date d'inscription : 09/02/2020
Age : 65
Localisation : nord59

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par domi Lun 4 Oct 2021 - 12:08

Beau travail sur les appareils de voie !😀👍

Si tu cherches des traverses PCB plus ‘‘fines’’ (de largeur équivalente à celle des traverses), il y a celles de Fast Tracks qui permettent en plus de gagner du temps dans la construction de ceux-ci.😉

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3989
Date d'inscription : 01/12/2009
Age : 58
Localisation : Ile de France, Morvan

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty étapes appareils voie sur mesure

Message par le kleber Lun 4 Oct 2021 - 13:34

C'est avec grand plaisir de vous lire merci pour vos messages. Etant donné le coût du matériel à investir assez conséquent, je  me contente du  'système D'. Voici les principales étapes de confection :

Diorama Bureau-train échelle Z  Etape_10

Diorama Bureau-train échelle Z  Etape210

Diorama Bureau-train échelle Z  Etape_11


Les PCB sont fixées sur une feuille scotchée sur la table :
Diorama Bureau-train échelle Z  Aig-cr10

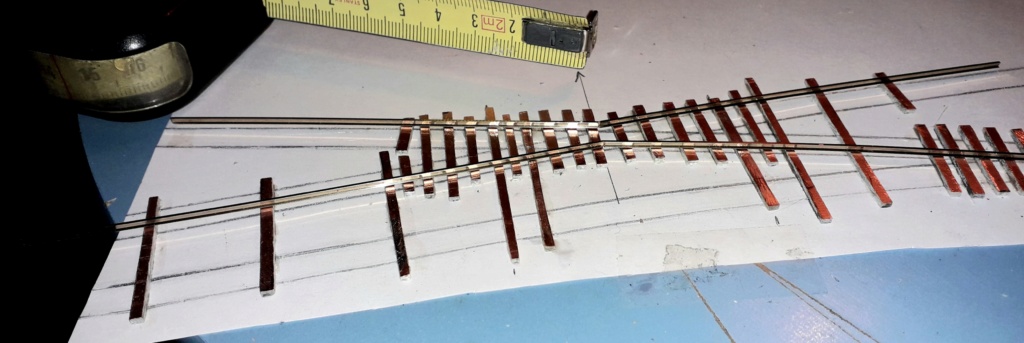

Matériel-outils :

Diorama Bureau-train échelle Z  20211014

Un outil indispensable : le gabarit fait maison en PCB  pour l'écartement entre deux rails :
Diorama Bureau-train échelle Z  20211013

Un petit bloc de bois pour limer les lames d'aiguilles et les stocks-rails :
Diorama Bureau-train échelle Z  20211015
Diorama Bureau-train échelle Z  20210910
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 58

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par Poups Lun 4 Oct 2021 - 13:57

ouaouh Shocked
Poups
Poups
chef de dépôt
chef de dépôt

Messages : 175
Date d'inscription : 20/04/2021
Age : 43
Localisation : Metz

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par Papa Schultz Lun 4 Oct 2021 - 15:38

Impressionnant, je mis suis attaqué à l'époque ou je faisais du HO, mais la en Z je ne me risque pas, car des fois j'ai l'impression d'avoir la maladie de Parkinson. Very Happy Very Happy
Papa Schultz
Papa Schultz
tortillard toutes gares
tortillard toutes gares

Messages : 330
Date d'inscription : 12/08/2020
Age : 62
Localisation : PACA

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par otti Mar 5 Oct 2021 - 10:51

Le respect!
C'est l'art du modélisme !
Je ne me ferais pas confiance pour construire moi-même des pistes.
Cela m'interpelle cependant.
otti
otti
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 38
Date d'inscription : 26/08/2015
Localisation : Allemagne - Lübeck

https://zotti.lena-johannson.de/

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty 3 voitures corail sur bretelle

Message par le kleber Mar 5 Oct 2021 - 13:42

Bonjour et enchanté Otti,
Tout est question d'expériences en matière de fabrication. J'ai commencé par du HO et j'ai fait énormément d'appareils de voies et je possède un réseau HO de 4m*4m. Si tu veux essayer sur de vieux rails , n'hésite pas, le tout est d'essayer tant qu'on aime bricoler...
bien cordialement.

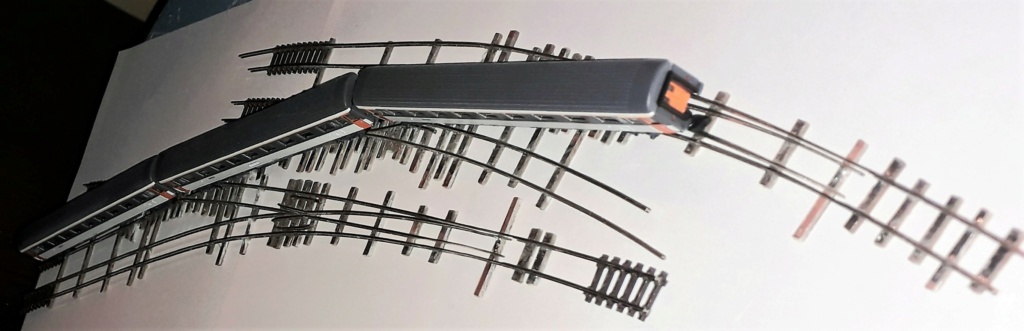

3 voitures corail échelle Z :
Diorama Bureau-train échelle Z  20211018
Diorama Bureau-train échelle Z  20211019
Diorama Bureau-train échelle Z  20211020


Diorama Bureau-train échelle Z  20211017
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 58

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par phildc Jeu 7 Oct 2021 - 19:30

Incroyable, la technique. Bravo !

phildc
tortillard toutes gares
tortillard toutes gares

Messages : 341
Date d'inscription : 08/10/2020
Localisation : Bruxelles

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Sam 9 Oct 2021 - 11:54

Suite travaux sur appareil de voie principal :

Diorama Bureau-train échelle Z  20211021

Progression montage avant fixation définitive sur la table :
Diorama Bureau-train échelle Z  Suite_10

Extrémité d'une voiture voyageur IC allemande :
Diorama Bureau-train échelle Z  Ic_all10
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 58

domi et otti aiment ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par ptitrainrouge Sam 9 Oct 2021 - 18:07

de l'art, quel travail !
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 866
Date d'inscription : 22/09/2018
Age : 58

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Diorama Bureau-train échelle Z

Message par le kleber Mer 13 Oct 2021 - 14:34

Futur faisceau mis en place après branchement de la bretelle double :
Diorama Bureau-train échelle Z  20211028

Diorama Bureau-train échelle Z  20211029

Diorama Bureau-train échelle Z  20211031

Diorama Bureau-train échelle Z  20211032


Diorama Bureau-train échelle Z  20211030
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 58

domi aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par ptitrainrouge Mer 13 Oct 2021 - 20:14

sur le cul , je suis What a Face
c'est bo cheers
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 866
Date d'inscription : 22/09/2018
Age : 58

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par domi Mer 13 Oct 2021 - 22:44

😳😳😳👏👏👏I love youI love youI love you

Domi
domi
domi
chauffeur grande ligne
chauffeur grande ligne

Messages : 3989
Date d'inscription : 01/12/2009
Age : 58
Localisation : Ile de France, Morvan

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par Titisixt Jeu 21 Oct 2021 - 20:46

Extraordinaire !!!

Titisixt
chef de dépôt
chef de dépôt

Messages : 199
Date d'inscription : 16/12/2019

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty TJS fait maison

Message par le kleber Sam 23 Oct 2021 - 12:06

Traversée jonction simple  (TJS) fait maison destiné plus tard sur un autre réseau :

Diorama Bureau-train échelle Z  20211034
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 58

domi aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par colonel83F Sam 23 Oct 2021 - 15:55

Pas si simple que ça, la jonction...

colonel83F
tortillard toutes gares
tortillard toutes gares

Messages : 367
Date d'inscription : 19/10/2018
Age : 67
Localisation : La Motte en Provence

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Bureau-train échelle Z nouvelles étapes début pose des voies

Message par le kleber Mer 27 Oct 2021 - 5:10

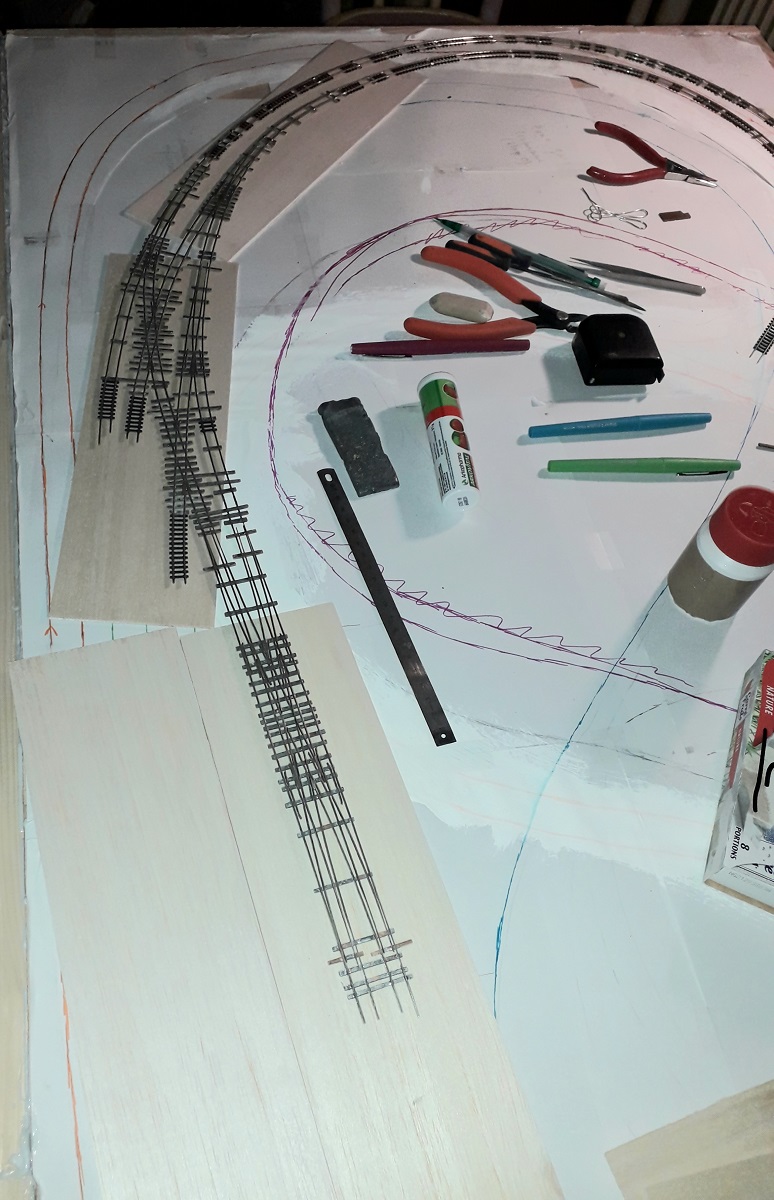

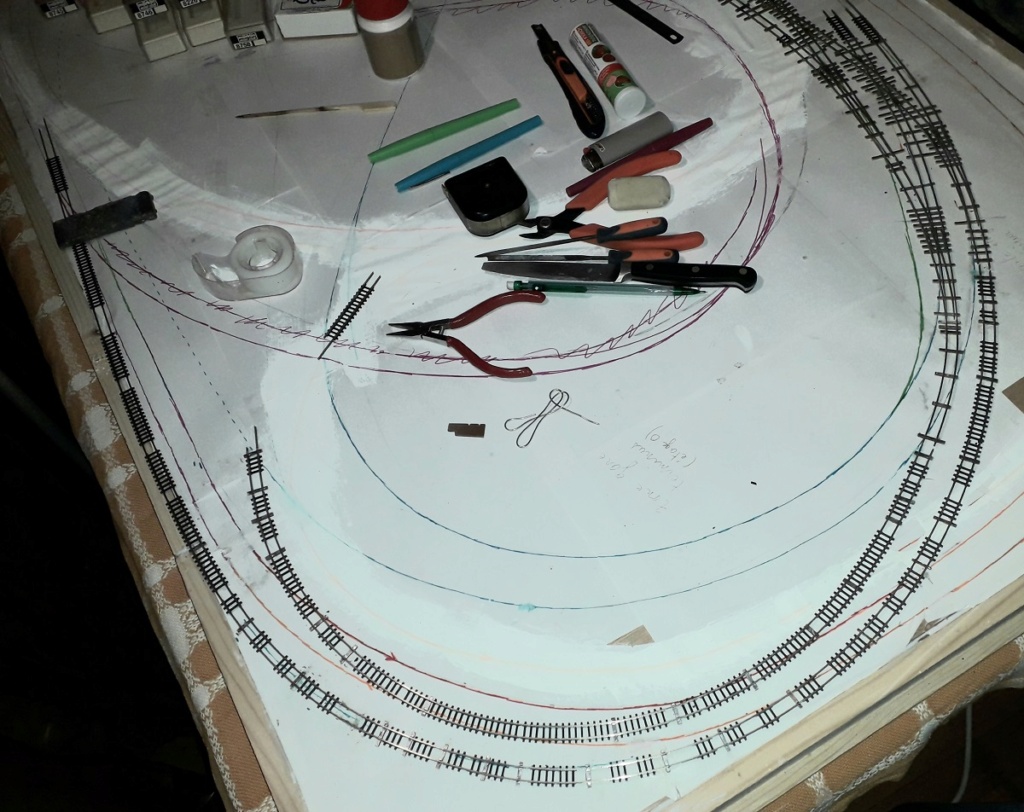

Voici enfin le début de la réalisation du réseau : pose des voies et pose des niveaux. Il y aura trois niveaux à installer.
- niveau inférieur contenant une boucle de retournement avec emplacement du futur pont tournant au centre ;
- niveau intermédiaire : tranchée et montée vers le niveau supérieur où les trains vont serpenter suivant un deuxième boucle de retournement pour revenir en bas du réseau .
- au milieu de la tranchée, il y a un embranchement avec la bretelle aiguillages-croisements et bretelle double destinée aux voies en direction de la gare terminus avec ses 3 voies et une voie unique destinée aux marchandises.


Diorama Bureau-train échelle Z  20211035
Diorama Bureau-train échelle Z  20211036
Diorama Bureau-train échelle Z  20211037

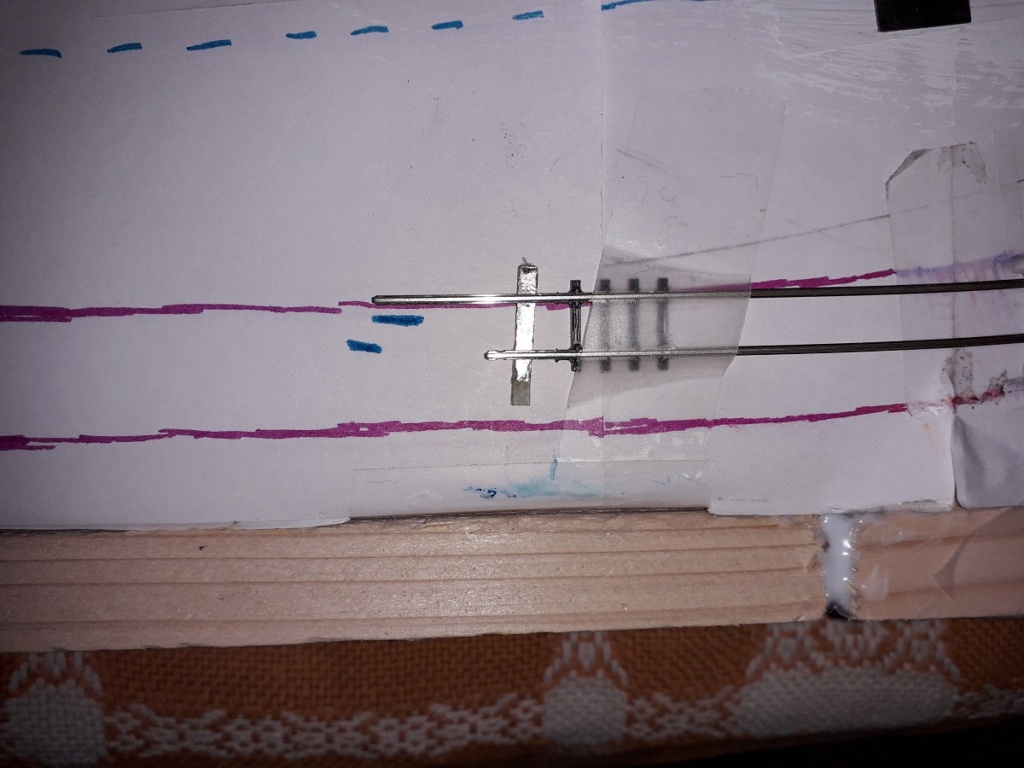

La technique de pose des voies sera intégralement faite avec les traverses en bois teintes posées à la place des traverses en plastiques. J'ai soudé au préalable les profilés de  rail tous les 4 cm environ sur les traverses en circuit imprimé époxy cuivré. D cette manière, la courbure de la voie est bloquée et ensuite je placerai les traverses en bois restantes après avoir fixé définitivement les voies tout en créant les dévers :
Diorama Bureau-train échelle Z  20211040
Diorama Bureau-train échelle Z  20211041

Diorama Bureau-train échelle Z  20211042


Je prends soin de calculer la bonne mesure de l'entraxe afin que les voitures voyageurs plus longues puissent se croiser! :
Diorama Bureau-train échelle Z  20211043
Diorama Bureau-train échelle Z  20211044







Technique de préparation et soudage des voies :
Diorama Bureau-train échelle Z  20211038


Diorama Bureau-train échelle Z  20211039

Voici quelques traverses en bois qui seront posées entre les traverses en époxy cuivrée :
Diorama Bureau-train échelle Z  20211045

Et enfin, avec les plaques de balsa 2 mm d'épaisseur je vais créer une montée dans la future tranchée qui supportera les voies principales et la bretelle :

Diorama Bureau-train échelle Z  20211046
Diorama Bureau-train échelle Z  20211047

à suivre...  victoire
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 58

domi aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par Ant-One Jeu 28 Oct 2021 - 14:09

Quelle patience et quelle maîtrise technique. Bravo!
Ant-One
Ant-One
tortillard toutes gares
tortillard toutes gares

Messages : 297
Date d'inscription : 01/01/2016
Age : 39
Localisation : Neuchâtel

http://www.antoine-gobat.com

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Jeu 28 Oct 2021 - 20:35

Bonsoir Ant-one. Merci pour tes appréciations. J'ai surtout trouvé un très bon truc pour faire mes traverses en bois avec des allumettes!
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 58

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par geoff440 Jeu 28 Oct 2021 - 23:06

Chapeau bas dis donc, c'est du matériel marklin ? atlas ?
Tu as fais des soudures ? Pour le plus gros embranchement, tu peux bien le rendre facilement accessible pour le nettoyage.

Tu dois encore relier des câbles d'alimentation ?
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 685
Date d'inscription : 05/12/2016
Age : 46
Localisation : Liège

le kleber aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Ven 29 Oct 2021 - 1:04

Bonsoir geoff440. Merci pour ta visite . Oui pour les connexions électriques, je n'ai pas de soucis. J'avais déjà réalisé plein d'aiguillages en N et en HO. Je vous montrerai comment je fais plusieurs alims en analogique par sections séparées par des composants électroniques. J'ai soudé surtout pour faire les aiguillages intégralement et des traverses en époxy espacées tous les 4 cm environ sur les voies, les espaces restants seront en traverses en bois. Le matériel roulant est du matériel Marklïn, en effet. Voici quelques traverses teintes :

Diorama Bureau-train échelle Z  20211048
...à suivre... victoire
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 58

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par geoff440 Ven 29 Oct 2021 - 4:05

L' epoxy ce n'est pas un métal, tu as soudé avec quels types de fer à souder ? Excuses ma curiosité mais c'est tellement unique ton travail a cette échelle.

Tu n'as eu aucun soucis d'écartement la ou tu as retiré les traverses ? Tu as atteind les courbes par pli simplement ?
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 685
Date d'inscription : 05/12/2016
Age : 46
Localisation : Liège

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Ven 29 Oct 2021 - 13:30

 hello  Bonjour geoff440

En fait, les plaques pour circuit imprimé sont en  époxy dont la surface est recouverte d'une épaisseur très fine de cuivre. J'ai soudé avec un fer normal dont la panne est à pointe conique. Il est préférable d'avoir un poste à soudure réglable. Quant à l'écartement des voies, pas de problèmes. Les traverses en époxy cuivrée intercalées soudées entre les traverses en plastique maintiennent l'écartement des voies. Et une fois fixées, les traverses époxy cuivrée bloquent la voie qui reste courbée et elle ne bouge plus. N'hésite pas à me solliciter si tu veux avoir plus de détails techniques, je suis prêt à aider dans les aventures de la "bricole'voies"!  victoire
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 58

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par geoff440 Ven 29 Oct 2021 - 15:30

Ha ok merci, c'est vachement ingénieux dis donc, et je suppose que tu sectionne pour ne pas que le cuivre fasse un contact entre les voix ! Ne répond pas si j'ai vu juste, tu as sûrement du boulot la dessus.
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 685
Date d'inscription : 05/12/2016
Age : 46
Localisation : Liège

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Ven 29 Oct 2021 - 18:01

Je vais effectivement faire des coupures électriques sur les traverses époxy cuivrée avec une petite lime triangulaire et au niveau des rails avec une scie spéciale pour horloger et tu verras plus tard que les coupures sont vraiment fines et discrètes. Je t'envoie une photo d'une bretelle que j'ai faite mais en HO :
Diorama Bureau-train échelle Z  360 Diorama Bureau-train échelle Z  360

Sur cette bretelle, les 4 aiguilles branchées sur le croisement sont commandées simultanément soit en déviée soit en droit et il n'y a des coupures que seulement au niveau des pointes de cœur du croisement du côté des 4 aiguilles:
Diorama Bureau-train échelle Z  360

victoire
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 58

domi aime ce message

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par geoff440 Ven 29 Oct 2021 - 18:57

Et c'est la première fois que tu faisais ça en z ?
Ça a l'air plus vrai que nature, pas de contrainte du a ce qu'on trouve dans le commerce.
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 685
Date d'inscription : 05/12/2016
Age : 46
Localisation : Liège

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Ven 29 Oct 2021 - 19:10

Oui j'avais voulu tenté l'expérience qui a donné ses fruits récemment dû au fait que j'ai acquis beaucoup d'expériences en HO en améliorant les techniques de construction intégrale des voies et des appareils de voie et ça marche! Je suis assez attristé   Neutral  de voir parmi nous les modélistes subir les contraintes de chercher constamment le matériel (voies, aiguilles....) et j'ai pu saisir une grande opportunité de faire sur mesure Neutral Et j'apprécie beaucoup en parcourant notre forum les réalisations en faisant tout ce qu'on peut pour faire un réseau adapté...
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 58

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par geoff440 Ven 29 Oct 2021 - 21:31

Et comment fais-tu les aiguillages quand tu construis de cette manière ?
Oui il y a beaucoup de "fait maison" pour qu'on aille en z ce qu'on trouve dans les autres échelles comme la digitalisation, le faller car system, ou même ton travail !
geoff440
geoff440
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 685
Date d'inscription : 05/12/2016
Age : 46
Localisation : Liège

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par le kleber Ven 29 Oct 2021 - 23:24

geoff440 a écrit:Et comment fais-tu les aiguillages quand tu construis de cette manière ?
Oui il y a beaucoup de "fait maison" pour qu'on aille en z ce qu'on trouve dans les autres échelles comme la digitalisation, le faller car system, ou même ton travail !

Je m'efforcerais autant que possible de montrer ma technique dans la rubrique "trucs, astuces et tutoriels..."  Smile  victoire Si on veut vraiment essayer, il faut se lancer et c'est une véritable aventure et à toute chose un début... Il faut aimer bricoler, rafistoler, tester et petit à petit, on se fait la main et si possible commencer par faire un aiguillage simple droit par exemple en HO et le reste on improvise ses propres techniques Bref !on apprend au fur et à mesure... Bon courage  victoire  bravo
le kleber
le kleber
chef de dépôt
chef de dépôt

Messages : 128
Date d'inscription : 23/10/2014
Age : 58

Revenir en haut Aller en bas

Diorama Bureau-train échelle Z  Empty Re: Diorama Bureau-train échelle Z

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
