Alors suite à notre excellent weekend nous avons mis à plat cette question de modules. Je me suis proposé pour mettre à plat tout cela avec l'aide de tous évidemment

Avant tout un listing non exhaustif de ce qui existe déjà :

Pour plus d'information RDV ICI où vous pourrez voir des photos.

Norme (en cm)
EFW : largeur 40 (ou 30)  hauteur 110. (voie à  l'arrière du module)
Z-club International : Largeur 40 hauteur 110. (voies au-devant du module)
Z-friends Europe : Largeur 30 hauteur 110. (voie à l'avant du module)
Z-Friends section US : Largeur 30 hauteur 110 (voie à l'arrière du module.)
Universal : Largeur 40 hauteur 110. (voie vers l'avant -plus proche du milieu en fait)



La proposition serait la suivante :

Création de "connecteurs" normalisés afin de permettre la liaison entre les modules. Cependant au niveau de la profondeur il faut que l'on se fixe une largeur. En effet puisqu'à l'arrière des modules une ligne cachée doit être présente pour le retour du convoi. Ainsi je propose une largeur de 40cm. Qu'en pensez-vous ? C'est finalement une dimension assez commune si on en croit les normes citées plus haut.  Plus large je trouve cela trop encore une fois si on fait du Z c'est aussi pour le peu de place que ce dernier occupe. Pour info sur la norme MOROP en HO on est à 61 cm. Donc pour des z 30/40 c'est largement honorable
Sur le devant du module libre à chacun de créer des lignes courbes. IL faut que nous décidions d'une hauteur aussi. 15cm me semble un bon compromis (je parle de la hauteur de la voie par rapport à la base du module (qui serait posé sur une ou des tables) Perso. Je préfère la mise en place de pieds ajustables (L'enseigne bleu et jaune en fait de très bons pas cher...  c'est plus joli et permet une mise en scène plus agréable (avec un rideau noir.) Qui plus est cela permet de jouer sur la hauteur ce que ne permet pas une table. Ainsi on peut relever les modules pour qu'ils soient au niveau du regard moyen du spectateur.

Un autre lien avec modules de 40cm de profondeur : http://www.philobiblon.com/eisenbahn/pvmodule.shtml

Des modules sur 28Cm de large :
http://www.goldenvalleyroute.com/modules/DonnerPass/Bridge/bridge.html

Autre lien vers des modules en 40cm de large :

http://www.platelayer.com/building-the-saguaro-river.aspx

Avec du Rokuan, modules de 30cm en moyenne :




Ainsi pour résumer voici un schéma (de mauvaise qualité j'en conviens...) :
Les boucles de retournement 3 possibilités : deux modules particuliers ou deux boucles comme celles présentées sur le site de Juergen (lien ci-dessus)
Boucles comme celles presentées sur le site de Juergens (lien ci dessus)
Boucles en deux modules en 1/4 de cercle qui permettent un réseau à deux face (pas de voie cachée à l'arrière des modules voir le lien (c'est plus parlant) http://t-trak.nscale.org.au/other-scales/t-trak-z




En ce qui concerne les contraintes liées à l'exposition des modules (en raison des distances qui nous séparent) la proposition est de se retrouver par région lors d'expositions (groupe nord/belgique, Rhône Suisse...) Et une fois par an on propose que nous-nous retrouvions tous afin de monter tous les modules pour le plaisir des yeux des visiteurs et du notre principalement

J'attends vos suggestions à cette première proposition (je me suis proposé pour m'occuper de cette question lors de ce weekend)

[oursmalemplume52]

Un sujet nouveau pour moi mais je crois que c'est bien partis j'attend le développement avec plaisir

[Marccub]

Un sujet nouveau pour moi mais je crois que c'est bien partis j'attend le développement avec plaisir

Merci

[manuf71]

Très bonne initiavite!

Un réseau modulaire "Z-forum" est un beau projet

Une fois avoir choisi la norme (ou créé la nôtre) libre à chacun de se lancer dans l'aventure, et, qui sait, exposer nos créations lors de futures expos

Outre les cotes (relatives à l'assemblage des modules) à respecter, il ne faudra pas oublier le relief: soit la nature et la couleur du terrain (prés, plantations, tronçons routiers, etc...) ou les éventuelles différences de niveau à faire coïncider (collines, buttes, ponts, etc...) afin de donner une cohérence entre les modules.

Question: Est-ce qu'on s'aventure vers un réseau modulaire avec des emplacements de modules bien précis (le module No 2 ne pouvant être assemblé qu'entre le module No 1 et le module No 3) ou va-t-on créer un réseau plus "complexe" où n'importe quel module pourra étre placé à côté de n'importe quel autre module et par ce fait avoir un réseau qui aura un "nouveau visage" lors de chaque montage?

Euh... tout le monde a compris où je voulais en venir?

[Marccub]

Tu es très clair.

En raison de l'impossibilité de rassembler tous les modules à chaque fois la solution du module "indépendant" s'impose je pense. Perso, ça ne me dérange pas de voir des modules de types différents dans le HO (la communauté des géants) on rencontre cela et je trouve ça génial en fait, chacun apporte ses envies, son style et la rame voyage dans ces mondes plus divers les uns que les autres

Par exemple le projet "Modulino" en HO fonctionne de cette manière, c'est top

[JBM39]

Eh bien, les idées vont vites !

J'avais déjà bossé sur un début de normes, faut que je retrouve ça et je ferai une synthèse pour donner des idées et comparer aux autres.

[JBM39]

Oui Marc, une belle série de 4 ou 5 locos diesel américaines avec une tour eiffel à côté !

[manuf71]

Et un pont bien solide pour ma loco cochon


[JBM39]

Outre les cotes (relatives à l'assemblage des modules) à respecter, il ne faudra pas oublier le relief: soit la nature et la couleur du terrain (prés, plantations, tronçons routiers, etc...) ou les éventuelles différences de niveau à faire coïncider (collines, buttes, ponts, etc...) afin de donner une cohérence entre les modules.

Oui, sans oublier un point crucial : l'alimentation !

Analogique ? Numérique ? les deux switchable ?

Mais j'avais déjà commencé à bosser là dessus, je ferai mon rapport mon capitaine !

En ce qui concerne le décor, c'était un peu l'idée de ma remarque lors de la rencontre, à savoir de définir une norme, un projet de réseau, et de bosser sous forme de "groupes" : belgique, jura/suisse, région parisenne...

ceci permettrait de définir par exemple le module de gauche du Jura qui serait en liaison avec les module de paris, et le module de droite du Jura en liaison avec les modules des belges. entre les 2 modules des extrémités de chaque groupe, ce sont les membres du groupe qui se débrouillent pour faire les raccords et reliefs qu'ils veulent.

Et pour faire simple, la liaison entre les groupe devrait respecter une zone plate de 15 à 20cm de large et floqué de la même couleur. Comme ça, les transitions se font nickel.

ou alors, on fabrique des modules de transition, directement, suivant les spécificité de couleurs et reliefs que les groupes auraient choisis...

[manuf71]

Mais j'avais déjà commencé à bosser là dessus, je ferai mon rapport mon capitaine !

  Ah non, pas moi      Je ne faisais que demander

Et pour faire simple, la liaison entre les groupe devrait respecter une zone plate de 15 à 20cm de large et floqué de la même couleur. Comme ça, les transitions se font nickel.

Voilà, c'est ce que je voulais savoir     De cette façon il nous sera plus facile de faire coïncider nos modules

[JBM39]

après, il serait bon que les modules de transitions soient tous identiques, pour une simple et bonne raison : si lors d'une expo, un groupe ne peut pas venir, les autres modules des autres groupes s'assemblent quand même et ont des transitions homogènes, même si le réseau ne compte pas la totalité des modules.

[JBM39]

Une autre solution aussi, que j'avais déjà vu aux US, et qui est terrible en expo, mais demande de la place :

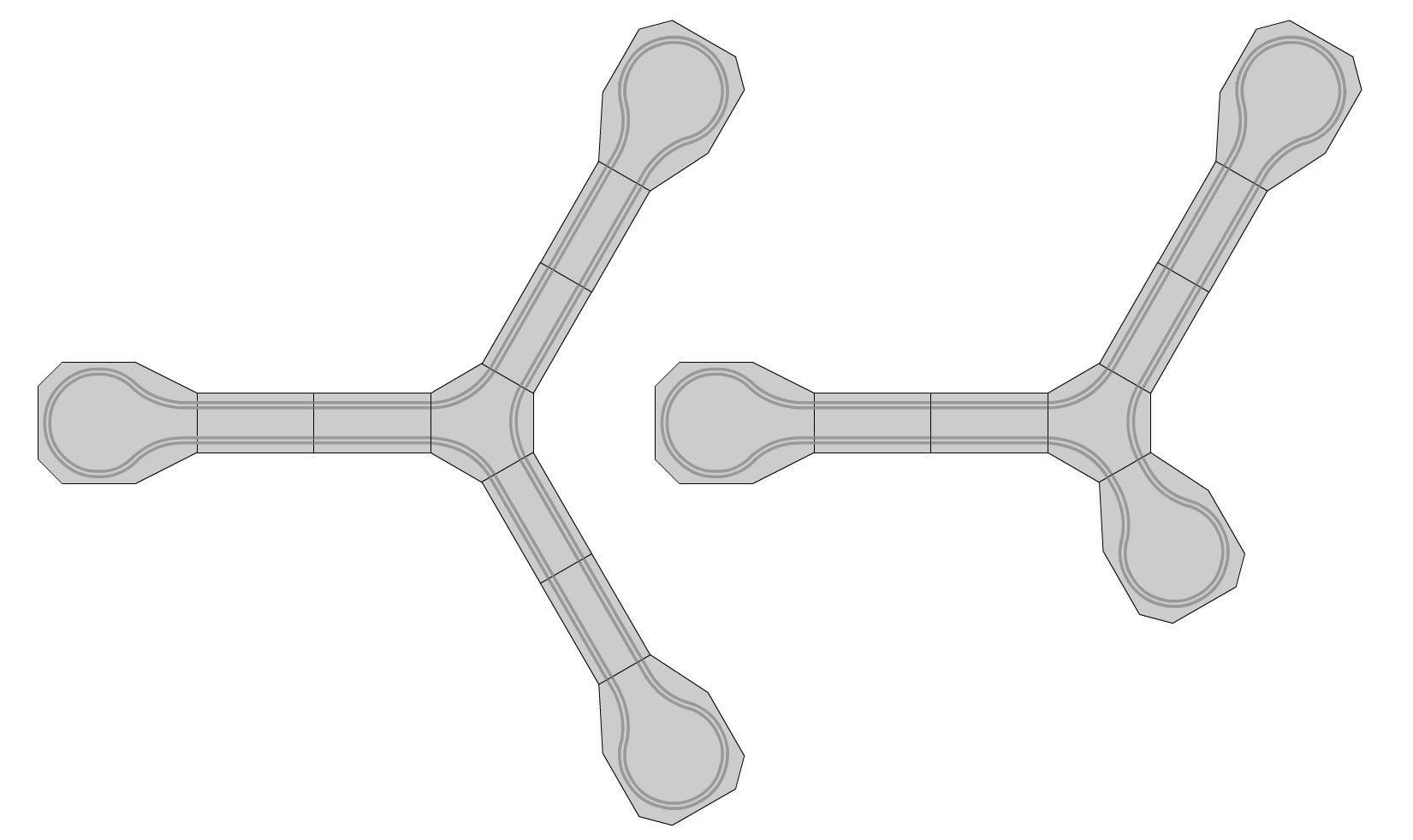

l'organisation des modules en étoile : un module centrale à 3 branches (ou 5), et des modules bout à bout sur chaque branche.

L'originalité et l'intérêt est que chaque branche peut du coup être totalement différente au niveau décor, et que le publique peut voir des 2 côtés.

Il faut cependant que les modules aient des voies d'aller et de retour. 2 modules de 30cm de large et dos à dos, soit 60cm, ou un seul module de 60cm qui fait les 2.

J'ai déjà des dessins de fait avec ce type de réseau, que j'avais prévu pour un club, mais en H0. Je recherche ça.

[manuf71]

Après, il serait bon que les modules de transitions soient tous identiques, pour une simple et bonne raison : si lors d'une expo, un groupe ne peut pas venir, les autres modules des autres groupes s'assemblent quand même et ont des transitions homogènes, même si le réseau ne compte pas la totalité des modules.

C'est exactement là où je voulais en venir, merci Jibé!

Tu l'as mieux expliqué que moi. Manu fatigué...

[JBM39]

Voilà en gros...

Même si un groupe ne vient pas, on colle une boucle et hop !



JB

[manuf71]

Ouh là, c'est bon ça!

[JBM39]

Disons que ce type de réseau à le gros avantage que l'on peut ajouter indéfiniment des modules.

A contrariot, un réseau en rectangle (où l'on se situe au milieu) doit voir ses modules ajoutés 2 par 2 pour pouvoir boucler...

[oursmalemplume52]

Oui c'est même très bon

[JBM39]

Voici, pour ceux qui ne connaissent pas, une partie du superbe réseau des ZOCAL (Los Angeles je crois). Vous y verrez plusieurs de ces modules en Y, cela donne vraiment en expo, car on tourne tout autour. Et les boucles permettent de faire du gros décor avec de la place, tout en ayant des modules droits assez étroits, avec pourquoi pas par endroits, un diviseur scénique.

Il y a aussi des modules "verticaux", avec des ponts et ravins...

La vidéo est un peu longue, mais ça vaut le détour !

https://www.youtube.com/watch?v=c0ksMGtKv6U

ATTENTION : je précise que la vue de cette vidéo peut vous faire basculer du côté obscur de la force du Z US !!!

[Marccub]

Un autre aspect à prendre compte ça marche car ils sont nombreux.... J'imagine le "flop" avec 3 modules dans une exposition nord par exemple :-(

[JBM39]

C'est clair, faut au moins une dizaine de modules.

Mais je pense que cette échelle méconnue, alliée à un décor bien foutu et une multitude de détails peut grandement susciter l'admiration.

Et on commencera des expositions dans le sud !

[Marccub]

Lol Suis tout à fait d'accord ;-)

[Marccub]

Voilà en gros...

Même si un groupe ne vient pas, on colle une boucle et hop !



JB

J'aodre ce concept aussi c'est très beau ! Mais encore une fois faut être nombraux

[JBM39]

ça peut aller vite. Perso, j'en ferais bien 2 ou 3...

[Marccub]

ça peut aller vite. Perso, j'en ferais bien 2 ou 3...

Oui vu comme cela ;)Mon inquiétude vient de la largeur... 60cm c'est vraiment beaucoup et chez moi ça va poser problème. Mais si on peut faire 30cm x 2 c'est une solution aussi :)Ainsi en créant deux modules avec fond de séparation (comme sur la vidéo proposée au dessus)  mis dos à dos pour obtenir la taille requise là je suis ok :)Qui plus est le gros module de 60 de large avec les voix comme présentées ça ressemble à l'ovale classique du réseau de notre enfance, non ? Suis pas fan de cela

[JBM39]

Tout à fait, 2x 30cm avec diviseur scénique, c'est top, cela permet d'avoir 2 fois plus de paysages différents.

Pour les gros besoins en place (sur mon réseau, ma centrale tient une place de 1,5m2    ), il y a les boucles !

[oliv30330]

c'est un bon système ca!!!    et ca existe déjà alors pourquoi pas... après 60cm de large ce sera le max (longueur d'un bras?) mais j'aime bien le concept

[JBM39]

oui, et après, rien n'empêche de faire un Y, 2 modules droits, 1 courbe, repartir droit, refaire un Y...

Soyons fous !

[oliv30330]

60cm pour une boucle de retournement en Z : Nikel!!

[JBM39]

je vais faire quelques essais demain avec des voie Rokuhan pour voir ce que ça donnerait.

[manuf71]

Ça me donne envie d'en faire un, là, tout de suite!
