Alimentation de la voie Rokuhan Empty Alimentation de la voie Rokuhan

Message par Invité Lun 11 Jan 2016 - 17:08

Un membre éminent de ce forum pourrait-il éclaire ma lanterne sur l'alimentation électrique de la voie Rokuhan Question Idea

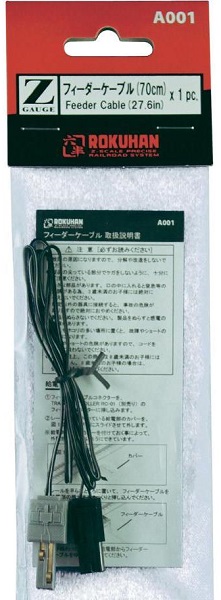

Il existe un connecteur d'alimentation mais je ne vois pas du tout ou il se branche.
Merci d'avance pour vos réponses.

Alimentation de la voie Rokuhan Connec11

Invité
Invité


Revenir en haut Aller en bas

Alimentation de la voie Rokuhan Empty Re: Alimentation de la voie Rokuhan

Message par p8kpev Lun 11 Jan 2016 - 17:18

Sur la page de http://www.zcentralstation.com, j'ai pu lire au dessus de l'image à 1/3 de page : "The other "cool" thing about the Rokhuan is that these 110mm straights all come usable as power sections. In the middle of the track is a small peice that slides out, then you slide in the power connector in it's place. You can see this in segments D and E. What is kind of amazing is look closely at section C: you can't tell that the slide-out section is even there!"

Si j'ai bien comprendu,  study cela signifie que certains rails ont une pièce médiane qui est mobile et qui permet, une fois enlevée, la connexion avec le câble d'alim.
Alimentation de la voie Rokuhan Rokuhan_Track
p8kpev
p8kpev
mécanicien loco diesel
mécanicien loco diesel

Messages : 1787
Date d'inscription : 09/02/2013
Localisation : Saint-Gilles-lez-Bruxelles

Revenir en haut Aller en bas

Alimentation de la voie Rokuhan Empty Re: Alimentation de la voie Rokuhan

Message par Zmania Jeu 8 Déc 2022 - 13:39

je remonter ce fil plutot que d'en creer un autre.

il faut le module R024 Rokuhan pour y inserer le cable de connection Rokuhan 97408.
Zmania
Zmania
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 31
Date d'inscription : 07/12/2022
Age : 52
Localisation : Auvergne Sud Tropicale

Revenir en haut Aller en bas

Alimentation de la voie Rokuhan Empty Re: Alimentation de la voie Rokuhan

Message par ptitrainrouge Jeu 8 Déc 2022 - 18:42

toutes les sections droites à partir et au dela de 55mm (hors rail flexible), ont en leur millieu un plot dans le ballast qui peut glisser (avec le doigt très facilement)pour y insérer le connecteur de l'alimentation
ptitrainrouge
ptitrainrouge
mécanicien loco vapeur
mécanicien loco vapeur

Messages : 960
Date d'inscription : 22/09/2018
Age : 59

https://www.youtube.com/channel/UC9TVUyn6NZy0adRqwrpGrfQ?view_as

Revenir en haut Aller en bas

Alimentation de la voie Rokuhan Empty Re: Alimentation de la voie Rokuhan

Message par Zmania Jeu 8 Déc 2022 - 19:13

ptitrainrouge a écrit:toutes les sections droites à partir et au dela de 55mm (hors rail flexible), ont en leur millieu un plot dans le ballast qui peut glisser (avec le doigt très facilement)pour y insérer le connecteur de l'alimentation

Super ! Merci de cette précision victoire
Zmania
Zmania
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 31
Date d'inscription : 07/12/2022
Age : 52
Localisation : Auvergne Sud Tropicale

Revenir en haut Aller en bas

Alimentation de la voie Rokuhan Empty Re: Alimentation de la voie Rokuhan

Message par honga blotz Sam 10 Déc 2022 - 15:40

Oui, tout cela est bien vrai, mais encore mieux : il y a des points de contact sous la voie qui permettent de souder des fils électriques, de telle sorte que l'alimentation de la voie peut être totalement invisible sur une maquette. Donc il n'est pas nécessaire d'acheter le connecteur.
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Alimentation de la voie Rokuhan Empty Re: Alimentation de la voie Rokuhan

Message par hannibal_stef Ven 3 Mar 2023 - 21:30

honga blotz a écrit:Oui, tout cela est bien vrai, mais encore mieux : il y a des points de contact sous la voie qui permettent de souder des fils électriques, de telle sorte que l'alimentation de la voie peut être totalement invisible sur une maquette. Donc il n'est pas nécessaire d'acheter le connecteur.

Bonsoir
Intéressant.
Pourriez vous nous adresser une photo de ces points de contact svp. Merci.
hannibal_stef
hannibal_stef
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 69
Date d'inscription : 14/12/2009
Age : 54
Localisation : bailly

http://hannibalstef.free.fr/

Revenir en haut Aller en bas

Alimentation de la voie Rokuhan Empty Re: Alimentation de la voie Rokuhan

Message par honga blotz Sam 4 Mar 2023 - 14:46

hannibal_stef a écrit:
honga blotz a écrit:Oui, tout cela est bien vrai, mais encore mieux : il y a des points de contact sous la voie qui permettent de souder des fils électriques, de telle sorte que l'alimentation de la voie peut être totalement invisible sur une maquette. Donc il n'est pas nécessaire d'acheter le connecteur.

Bonsoir
Intéressant.
Pourriez vous nous adresser une photo de ces points de contact svp.  Merci.

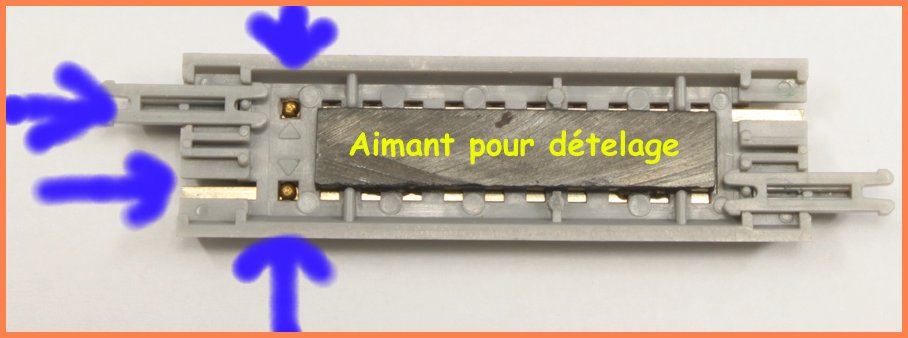

Voici une photo du dessous du rail de dételage de Rokuhan.
Comme dit dans un autre fil, il y a un gros aimant permanent pour permettre le dételage des crochets Kadee qui sont montés en série sur le matériel MTL.
On distingue aux intersections des flèches bleues les deux points de soudure évoqués.
Ces points de soudure sont - à ma connaissance - présents sur toutes les références de rails de Rokuhan, à part peut être le 25mm, le rail flexible, les heurtoirs et les appareils de voie.
Désolé, je ne peux pas en dire plus, le petit lot de matériel Rokuhan dont je dispose est bien rangé à l'abri des assauts du temps.....

Alimentation de la voie Rokuhan R037_c10
honga blotz
honga blotz
chauffeur grande ligne
chauffeur grande ligne

Messages : 3362
Date d'inscription : 07/10/2012
Age : 51
Localisation : Banlieue parisienne

Revenir en haut Aller en bas

Alimentation de la voie Rokuhan Empty Re: Alimentation de la voie Rokuhan

Message par hannibal_stef Sam 4 Mar 2023 - 16:58

Parfait merci 🙏
Je confirme. J’ai un lot important de rails rokuhan pour mes futurs modules d’expo et ils sont effectivement équipés de point de soudure. A voir si c’est le cas sur les aiguilles.
Merci encore.
hannibal_stef
hannibal_stef
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 69
Date d'inscription : 14/12/2009
Age : 54
Localisation : bailly

http://hannibalstef.free.fr/

Revenir en haut Aller en bas

Alimentation de la voie Rokuhan Empty Re: Alimentation de la voie Rokuhan

Message par Rom Sam 4 Mar 2023 - 17:04

Je vais d'ailleurs bientôt avoir à effectuer mes soudures là -dessus. J'ai un peu peur de me lancer vu que c'est tout petit et sur du plastique 😁 si quelqu'un a des trucs et astuces spécifiques pour la soudure de ces rails je suis preneur Wink

Rom
tortillard toutes gares
tortillard toutes gares

Messages : 295
Date d'inscription : 18/11/2021

Revenir en haut Aller en bas

Alimentation de la voie Rokuhan Empty Re: Alimentation de la voie Rokuhan

Message par Rom Sam 4 Mar 2023 - 17:05

Ils ne sont pas sur les aiguilles

Rom
tortillard toutes gares
tortillard toutes gares

Messages : 295
Date d'inscription : 18/11/2021

honga blotz aime ce message

Revenir en haut Aller en bas

Alimentation de la voie Rokuhan Empty Re: Alimentation de la voie Rokuhan

Message par hannibal_stef Sam 4 Mar 2023 - 17:47

Rom a écrit:Je vais d'ailleurs bientôt avoir à effectuer mes soudures là -dessus. J'ai un peu peur de me lancer vu que c'est tout petit et sur du plastique 😁 si quelqu'un a des trucs et astuces spécifiques pour la soudure de ces rails je suis preneur Wink

Avec du flux, étamer le support et puis couper un petit morceau de fil a souder (pas trop charger en soudure)... Ça devrait le faire. Panne a souder très fine indispensable... Des que j'attaque la pose des voies je posterai un fil sur le forum Smile
hannibal_stef
hannibal_stef
contrôleur train de banlieue
contrôleur train de banlieue

Messages : 69
Date d'inscription : 14/12/2009
Age : 54
Localisation : bailly

http://hannibalstef.free.fr/
